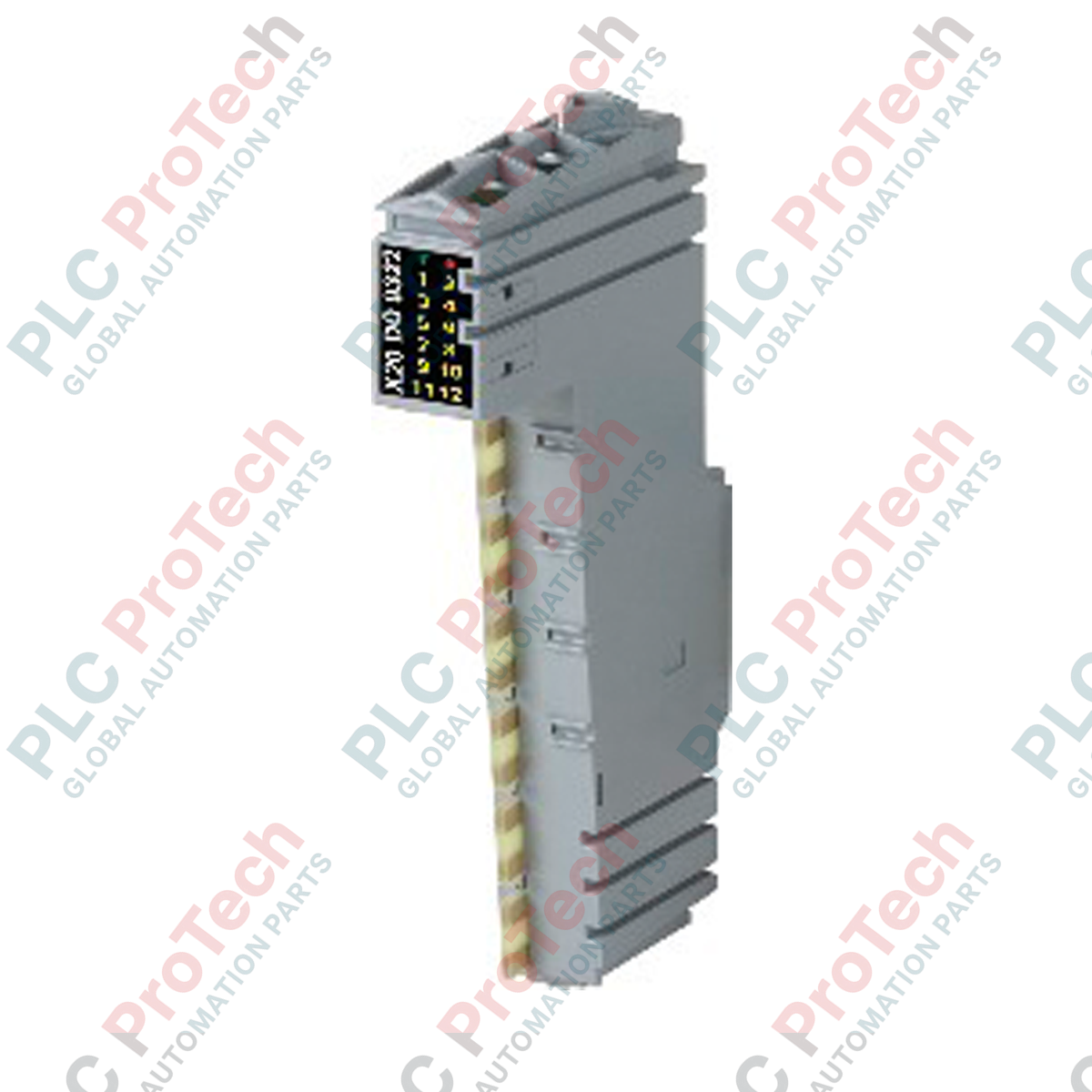

Modulo di uscite digitali a 12 canali della serie B&R X20 X20DO9322

Panoramica del prodotto

X20DO9322 (X20DO9322) è una soluzione di uscita digitale ad alta densità progettata per l'architettura B&R X20 System. Questo modulo dispone di 12 uscite integrate, offrendo un equilibrio eccezionale tra densità I/O e precisione in un formato compatto. Progettato per il funzionamento a 24 VDC con una corrente nominale di 0.5 A per canale, utilizza una logica di commutazione source (PNP) tramite tecnologia FET ad alte prestazioni. X20DO9322 è ideale per macchinari complessi nei settori dell'assemblaggio automobilistico, dello smistamento ad alta velocità e della lavorazione alimentare, dove è necessario controllare più elettrovalvole, relè o attuatori. Il design con connessione a 1 filo riduce significativamente la complessità e l'ingombro del cablaggio nel quadro, contribuendo direttamente a diminuire i costi di installazione e ad aumentare la modularità del sistema.

Logica hardware e architettura diagnostica

X20DO9322 è basato su una variante con "commutazione positiva FET", che garantisce tempi di risposta rapidi e alta affidabilità in presenza di carichi industriali continui.

• Design ad alta densità a 12 canali: riduce al minimo il numero di moduli necessari sul backplane, consentendo una corrente nominale totale di 6 A sull'intera unità.

• Commutazione positiva FET: lo stadio di uscita con transistor a effetto di campo (FET) offre una commutazione senza usura, fondamentale per le applicazioni con impulsi ad alta frequenza.

• Diagnostica integrata: offre un monitoraggio completo sia dello stato del modulo (Run/Error) sia dello stato delle singole uscite, accessibile tramite i LED hardware e il software B&R Automation Studio.

• Efficienza energetica: ottimizzato per ridurre il consumo energetico, con un consumo sul bus di soli 0.26 W e un consumo interno I/O di 1.15 W.

Specifiche tecniche

Domande frequenti tecniche

In che modo la "connessione a 1 filo" influisce sul cablaggio del mio quadro?

X20DO9322 utilizza la tecnologia a 1 filo, con cui il modulo fornisce il segnale commutato a 24 VDC per ciascuna delle 12 uscite. La massa comune (0V) viene gestita tramite la base bus X20 o una distribuzione esterna, consentendo una larghezza del modulo molto più contenuta, pari a 12.5 mm, nonostante l'elevato numero di canali.

Quali informazioni diagnostiche sono disponibili se un'uscita si guasta?

Questo modulo fornisce lo "stato degli errori di uscita" tramite il software. Se si verifica un cortocircuito o un sovraccarico termico su un canale specifico, il LED di stato segnala il guasto e il software PLC può identificare esattamente quale dei 12 canali si è guastato, consentendo una rapida risoluzione dei problemi sul campo.

Questo modulo è in grado di gestire le fluttuazioni di tensione nelle applicazioni mobili?

Sì. X20DO9322 supporta un intervallo di tensione di commutazione da 20.4 VDC a 28.8 VDC (24 VDC -15% / +20%). Questa tolleranza lo rende adatto agli ambienti industriali in cui cali o sovratensioni sono comuni a causa dell'avviamento di motori di grandi dimensioni.

Guida all'ingegneria sul campo e all'installazione

• Gestione termica: con una capacità di corrente nominale totale di 6 A, il calore generato può essere significativo se tutti i 12 canali sono sottoposti al carico massimo. Assicurarsi che il quadro di controllo disponga di un adeguato flusso d'aria verticale. Se si opera a temperature ambiente superiori a 45 Celsius, considerare l'aggiunta di distanziatori tra i moduli ad alto carico.

• Gestione dei carichi induttivi: sebbene le uscite FET siano robuste, utilizzare sempre diodi esterni di ricircolo quando si pilotano carichi induttivi elevati (solenoidi, contattori CC). Ciò impedisce che i picchi di forza controelettromotrice causino errori diagnostici "falsi" o un invecchiamento precoce delle giunzioni FET.

• Densità del cablaggio: data la densità a 12 canali, utilizzare capicorda di alta qualità per tutte le connessioni a 1 filo. Un'etichettatura adeguata è essenziale, poiché la vicinanza fisica dei 12 terminali sul blocco X20TB12 rende difficile il tracciamento manuale dopo la messa in servizio della macchina.

Vantaggi ingegneristici

X20DO9322 rappresenta l'eccellenza in termini di densità I/O per la serie B&R X20. Il peso di spedizione di 1.5 kg tiene conto dell'alloggiamento industriale di alta qualità e dei materiali protettivi utilizzati per un trasporto globale sicuro. La sua integrazione nativa nell'ambiente B&R Automation Studio consente una configurazione fluida dei parametri diagnostici. Inoltre, l'impiego della tecnologia FET garantisce uno stadio di uscita "senza manutenzione", che supera i tradizionali moduli basati su relè negli ambienti produttivi ad alta velocità operativi 24/7.
