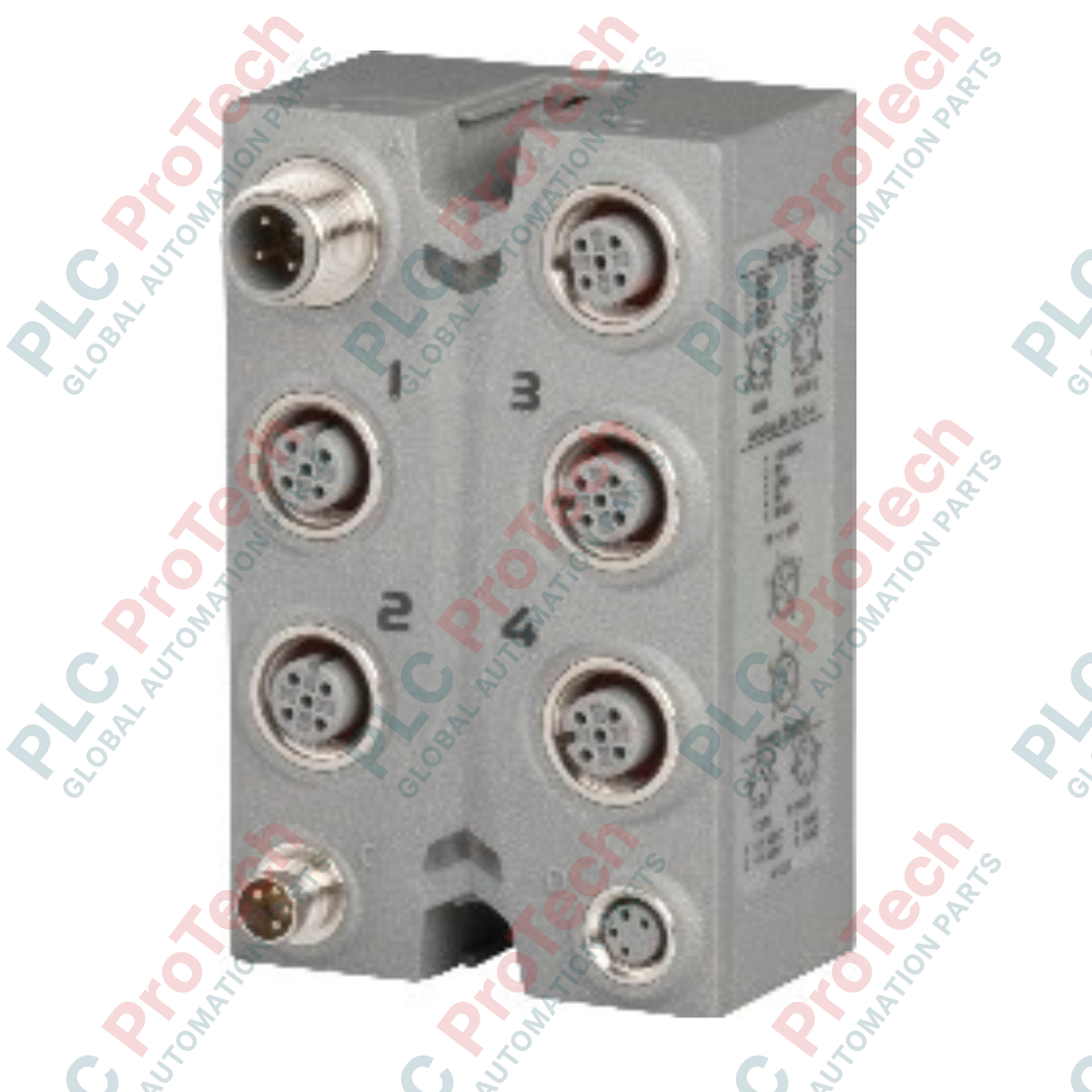

Modulo di ingressi analogici a 4 canali della serie X67 B&R X67AI1323

Panoramica del prodotto

Il X67AI1323 (X67AI1323) è un modulo di ingresso analogico robusto del sistema B&R X67, progettato per l'acquisizione dati ad alta precisione in ambienti di automazione decentralizzati. Dotato di 4 ingressi analogici, questo modulo è ottimizzato per i segnali di corrente industriali standard e supporta gli intervalli da 0 a 20 mA e da 4 a 20 mA. Progettato per eliminare la necessità di armadi di controllo protettivi (grado di protezione IP67), è ideale per il monitoraggio dei processi in ambienti esterni o soggetti a lavaggio, come impianti di trattamento delle acque reflue, attività di esplorazione di petrolio e gas e produzione alimentare. Il X67AI1323 garantisce un'eccellente integrità del segnale e una notevole resilienza del sistema grazie alla protezione integrata contro i cortocircuiti e a un ampio intervallo di temperatura operativa, facilitando il feedback in tempo reale dai sensori di pressione, portata e livello collocati direttamente sul campo.

Configurazione tecnica

L'architettura dell' X67AI1323 si concentra su una gestione robusta dell'alimentazione e sulla protezione dei sensori. Funziona con un'alimentazione nominale di 24 VCC e un ampio intervallo di tensione consentito, da 18 a 30 VCC. Una caratteristica distintiva è l'alimentazione integrata per sensori, in grado di erogare fino a 12 W, che semplifica il cablaggio sul campo alimentando direttamente i sensori collegati attraverso il modulo. Il circuito include un meccanismo intelligente di protezione contro i cortocircuiti che limita la corrente totale a 0,5 A. In caso di guasto a 500 mA, il modulo gestisce una caduta di tensione controllata (massimo 2 VCC), garantendo che il resto del segmento I/O rimanga operativo e proteggendo al contempo il canale interessato dal guasto.

Specifiche tecniche

Domande frequenti tecniche

L'X67AI1323 supporta configurazioni di sensori a 2 o 3 fili?

Il modulo è progettato per supportare diverse configurazioni di circuiti di corrente. Grazie all'alimentazione integrata per sensori, in grado di erogare fino a 12 W, è particolarmente efficiente per alimentare trasmettitori a 2 fili, nei quali il segnale e l'alimentazione condividono la stessa coppia di fili.

Cosa succede se il cavo di un sensore va in cortocircuito sul campo?

Il modulo è completamente protetto contro i cortocircuiti. Se si verifica un cortocircuito a 500 mA, la logica di protezione interna induce una caduta di tensione massima di 2 VCC per stabilizzare il sistema. La diagnostica integrata segnalerà uno stato di guasto al controllore, mentre l'hardware impedisce danni alle piste interne del modulo.

Come si comporta il modulo in ambienti estremamente freddi?

L' X67AI1323 è progettato per funzionare fino a -25 gradi C e per essere conservato fino a -40 gradi C. Ciò lo rende adatto a impianti industriali non riscaldati o involucri esterni in climi temperati e subartici, a condizione che venga installato secondo le linee guida di installazione B&R.

Guida all'ingegneria e all'installazione

• Precisione del circuito di corrente: Quando si utilizza l'intervallo da 4 a 20 mA, assicurarsi che l'impedenza di carico massima del sensore sia compatibile con la tensione di uscita del modulo (tensione di alimentazione meno la caduta dovuta alla protezione). Per requisiti di alta precisione, utilizzare cavi M12 schermati per ridurre al minimo le interferenze EMI sul segnale analogico, collegando la schermatura a terra esclusivamente nel punto di terra funzionale designato del modulo.

• Gestione termica dell'alimentazione dei sensori: Sebbene il modulo possa fornire fino a 12 W ai sensori esterni, ciò contribuisce alla dissipazione termica interna. Se il modulo funziona al limite superiore del suo intervallo di temperatura (60 gradi C), assicurarsi che vi sia un flusso d'aria adeguato intorno all'alloggiamento per evitare una limitazione termica della precisione di misura.

• Sicurezza del collegamento M12: Per mantenere il grado di protezione IP67 e garantire un contatto elettrico costante per i sensibili segnali analogici, utilizzare una chiave dinamometrica calibrata per serrare i connettori M12 a 0,6 Nm. Una coppia insufficiente può causare l'ingresso di umidità, provocando valori analogici "fluttuanti" o circuiti di terra.
