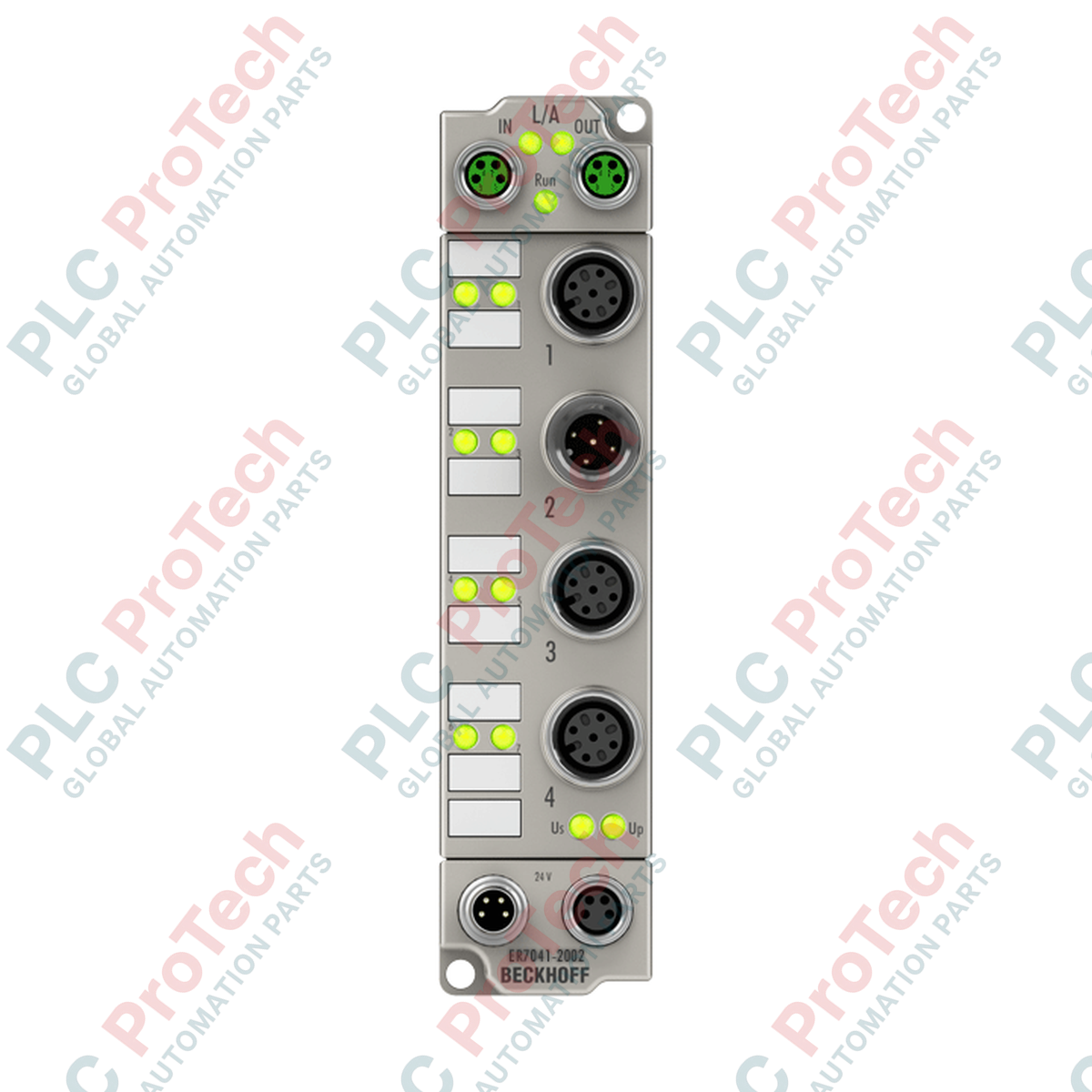

Beckhoff ER7041-2002 EtherCAT Box Modulo per motore passo-passo

Descrizione

Il controllo decentralizzato del movimento in ambienti fisici difficili è affrontato direttamente dall'EtherCAT Box Beckhoff ER7041-2002, un modulo robusto con grado di protezione IP67 progettato per il collegamento diretto di motori passo-passo a 2 fasi. Operando in un ampio intervallo di tensione da 8 a 48 V CC, questa unità integra un sistema di controllo locale con funzionalità di feedback, riducendo l'ingombro nei quadri elettrici poiché trasferisce l'elettronica di potenza direttamente sul telaio della macchina. Offre una corrente di uscita continua di 2 x 3,5 A e può sopportare picchi di breve durata fino a 2 x 5 A, con solide protezioni contro sovraccarichi e cortocircuiti. Grazie al microstepping a 64 livelli e all'interfaccia encoder integrata a 24 V CC, il modulo fornisce un controllo ad anello chiuso, riducendo la perdita di passi e garantendo un posizionamento preciso con carichi variabili.

Caratteristiche

• Posizionamento ad anello chiuso: Interfaccia encoder dedicata a 24 V CC per la verifica dell'asse in tempo reale.
• Microstepping avanzato: Supporta il microstepping fino a 64 livelli per garantire un funzionamento dei motori a basse vibrazioni e silenzioso.
• Struttura rinforzata: Alloggiamento sigillato IP65/66/67, resistente a polvere, umidità e lavaggi ad alta pressione.
• I/O digitali integrati: Dispone di 2 ingressi digitali (24 V CC) per il collegamento diretto di interruttori di finecorsa o sensori di riferimento.
• Elevata capacità di corrente di picco: Fornisce una corrente di picco fino a 5 A per fase per gestire carichi di spunto ad alta inerzia.
• Funzionamento sincronizzato: Supporto integrato per Distributed Clocks (DC), per un coordinamento con precisione al microsecondo sulla rete EtherCAT.

Applicazioni

• Controllo del movimento a livello di campo: Assi di azionamento decentralizzati su nastri trasportatori, tavole di smistamento e linee di lavorazione.
• Imballaggio e imbottigliamento: Sistemi di alimentazione, stazioni di etichettatura e pompe volumetriche operanti in zone soggette a elevata umidità o a lavaggio.
• Assemblaggio e movimentazione dei materiali: Portali cartesiani localizzati per applicazioni pick-and-place e piastre indicizzatrici.

Specifiche tecniche

Collegamenti e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'ER7041-2002 è la variante rinforzata IP67 del terminale standard Beckhoff EL7041 per guida DIN. Entrambi i dispositivi utilizzano le stesse strutture di base del dizionario degli oggetti CoE (CAN over EtherCAT), principalmente l'indice 0x8010 per la configurazione, consentendo di migrare direttamente all'ER7041-2002 il codice di controllo scritto per l'EL7041. Tuttavia, gli ingegneri devono tenere conto delle diverse piedinature fisiche dei connettori circolari M12 rispetto alla morsettiera a molla della serie EL.

Problemi applicativi e note ingegneristiche

Le prestazioni termiche dipendono in larga misura dalla configurazione di montaggio. Quando si aziona continuamente un motore vicino al limite di 3.5 A, l'alloggiamento in pressofusione di zinco deve essere montato in piano contro un telaio macchina metallico e termicamente conduttivo, così da fungere da dissipatore naturale. Se montato su superfici non conduttive o staffe composite con temperature ambiente superiori a 45 degC, il modulo è soggetto a arresti per sovraccarico termico interno, con generazione di codici di errore CoE associati alla sovratemperatura del driver.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare che i picchi di ritorno induttivo danneggino lo stadio di uscita interno, la linea di alimentazione del motore (UP) deve essere adeguatamente disaccoppiata. Se si utilizzano cavi lunghi (oltre 10 metri) tra il modulo e il motore passo-passo, è necessario utilizzare cavi schermati a coppia intrecciata, con la schermatura collegata direttamente all'alloggiamento del connettore M12 per ridurre al minimo le emissioni elettromagnetiche ad alta frequenza generate dal circuito chopper PWM a 30 kHz.

Linee guida per l'installazione
