EL7041-1000 BECKHOFF Interfaccia per motore passo-passo a 1 canale 48 VCC 5 A

Panoramica del prodotto

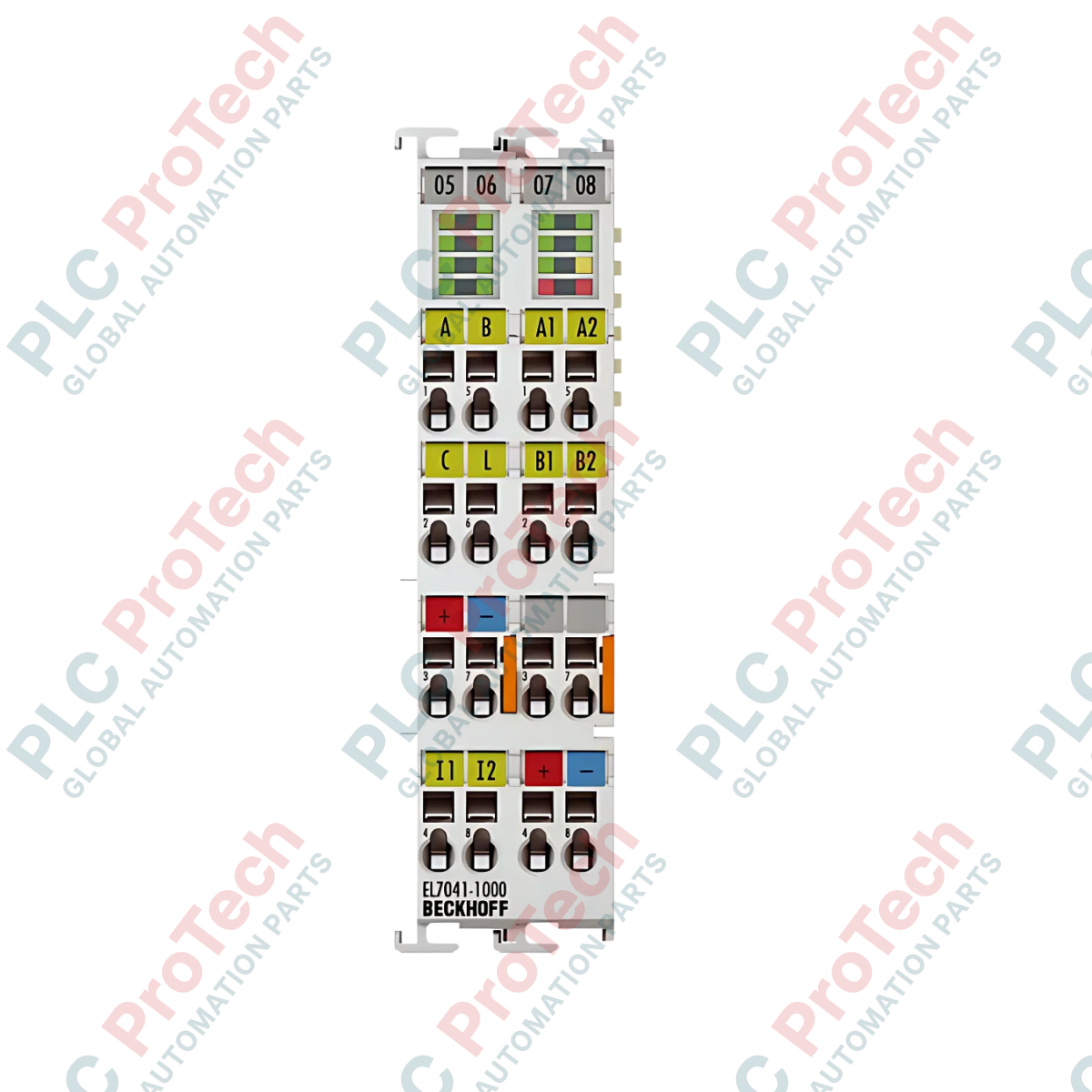

Il EL7041-1000 (EL70411000) è un terminale EtherCAT ad alte prestazioni progettato per il controllo diretto di motori passo-passo in un formato compatto montato su guida DIN. Parte del portafoglio Tecnologia Compact Drive di Beckhoff, questo modulo supporta motori passo-passo bifase (unipolari o bipolari) con una tensione nominale fino a 48 V CC e una corrente di uscita significativa di 5 A. La variante -1000 è ottimizzata specificamente per il controllo del movimento a circuito chiuso e dispone di un'interfaccia integrata per encoder incrementali. Ciò consente un feedback preciso della posizione, il rilevamento dello stallo e una maggiore accuratezza dei passi in applicazioni industriali B2B quali stampa 3D, etichettatura CNC, prelievo ad alta precisione e apparecchiature di laboratorio automatizzate.

Architettura hardware e logica di controllo del movimento

L'architettura EL7041-1000 integra l'elettronica di potenza e la logica di feedback in un unico alloggiamento largo 24 mm. Utilizza il backplane EtherCAT ad alta velocità per ricevere i comandi di movimento dal runtime TwinCAT NC o CNC. Il modulo dispone di due ingressi digitali dedicati per il monitoraggio della posizione finale (finecorsa) e di un'interfaccia completa per un encoder di spostamento, consentendo un controllo "reale" della posizione.

Lo stadio di potenza utilizza un controllo avanzato della corrente PWM per garantire una rotazione fluida del motore con una risonanza minima. Integrando direttamente il feedback dell'encoder nel terminale, l'EL7041-1000 può compensare in tempo reale i passi persi, offrendo l'affidabilità di un sistema servo al prezzo conveniente di una soluzione passo-passo. Il livello di cablaggio innestabile (serie ES) consente la sostituzione rapida del modulo senza scollegare i singoli cavi di campo.

Specifiche tecniche

Domande frequenti tecniche

Come funziona la funzionalità a circuito chiuso nell'EL7041-1000?

Il terminale confronta costantemente la posizione dei passi comandata con il feedback effettivo proveniente dall' encoder incrementale. Se viene rilevata una discrepanza, ad esempio a causa di un inceppamento meccanico o di una risonanza, il sistema TwinCAT può regolare la coppia o attivare un errore, impedendo la perdita di sincronizzazione comune nei sistemi passo-passo a circuito aperto.

Qual è il vantaggio dell'alimentazione a 48 V CC?

Una tensione più elevata consente al motore passo-passo di mantenere la coppia a velocità maggiori. Sebbene il motore possa essere dimensionato per una tensione nominale inferiore, il bus a 48 V CC aiuta a contrastare la forza controelettromotrice delle bobine del motore, ampliando notevolmente l'intervallo di velocità utilizzabile dell'azionamento.

Posso utilizzare questo terminale senza un encoder?

Sì. Sebbene il -1000 sia progettato per il feedback, può funzionare nella modalità standard a circuito aperto. Tuttavia, per le applicazioni che non richiedono alcun feedback, l'EL7041 standard può rappresentare un'alternativa più conveniente.

Guida alla progettazione e all'installazione

• Gestione termica: Con un carico di 5 A , l'EL7041-1000 genera una quantità significativa di calore. Deve essere montato orizzontalmente sulla guida DIN per consentire il flusso d'aria verticale. Assicurarsi che il terminale non sia posizionato direttamente accanto ad altri moduli che generano molto calore senza una distanza sufficiente o un raffreddamento forzato se la temperatura ambiente supera i 45 gradi Celsius.

• Schermatura e messa a terra: I cavi dei motori passo-passo trasportano segnali PWM ad alta frequenza che possono causare interferenze elettromagnetiche. Utilizzare sempre cavi schermati a doppino intrecciato sia per i conduttori del motore sia per il feedback dell'encoder. La schermatura deve essere collegata alla terra funzionale (FE) tramite un morsetto a bassa impedenza il più vicino possibile al terminale.

• Disaccoppiamento dell'alimentazione: Utilizzare un alimentatore dedicato da 24-48 V CC per il potenziale del motore. Si raccomanda vivamente di installare un terminale con condensatore tampone (ad es., EL9576) nello stesso segmento per assorbire l'energia rigenerata durante la decelerazione del motore e stabilizzare la tensione durante i picchi di richiesta di corrente.

Vantaggi ingegneristici

L' EL7041-1000 è una soluzione di movimento "All-in-One" di primo livello. Integrando l'azionamento, il feedback e gli ingressi per i finecorsa in un'unica slice I/O, riduce drasticamente lo spazio necessario nel quadro e il lavoro di cablaggio. La compatibilità con la libreria TwinCAT NC PTP (Point-to-Point) consente di configurare facilmente rampe di accelerazione, limitazione del jerk e monitoraggio dell'errore di inseguimento. Per i costruttori di macchine B2B, questo terminale offre un percorso robusto e scalabile verso un controllo del movimento ad alte prestazioni senza la complessità delle tradizionali unità di azionamento autonome.
