BECKHOFF KL9512 Terminale di alimentazione serie KL

Panoramica del prodotto

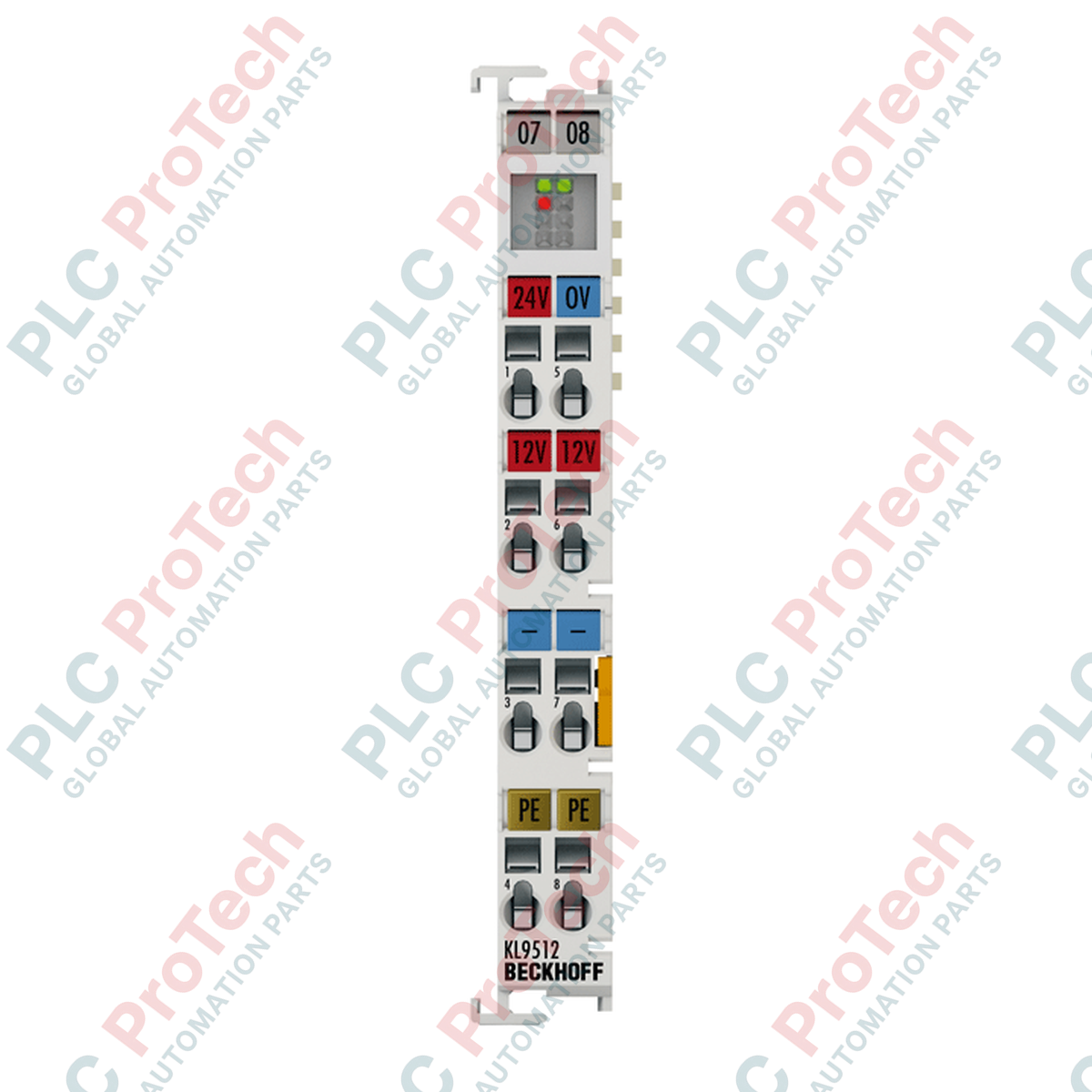

Il KL9512 (KL9512) è un terminale di alimentazione progettato con precisione della serie KL di Beckhoff, ideato per fornire un'uscita stabile e regolata a 12 V CC da un sistema di bus industriale standard a 24 V CC. Questo modulo è essenziale per le applicazioni che richiedono alimentazione locale a bassa tensione per sensori specializzati, strumenti da campo o moduli di comunicazione all'interno di un'architettura I/O distribuita. Garantendo una tensione altamente stabilizzata con un ripple residuo minimo, il KL9512 contribuisce a mantenere l'integrità del segnale nei circuiti analogici sensibili e nei circuiti di controllo digitali, prevenendo così guasti intermittenti e riducendo i tempi di inattività per la diagnostica negli ambienti di automazione ad alta densità.

Configurazione tecnica

Il KL9512 utilizza un alloggiamento compatto per terminale, progettato per un'integrazione perfetta nei nodi Bus Terminal Beckhoff esistenti. Accetta un ampio intervallo di ingresso di 24 V CC (-15 % / +20 %) e lo converte in una tensione stabile di 12 V CC con una tolleranza di più o meno 1 %. L'unità è protetta intrinsecamente dai cortocircuiti e dispone di un LED montato sul pannello frontale che fornisce un riscontro visivo immediato sulle condizioni di sovracorrente. Progettato per la massima versatilità, supporta il montaggio affiancato tramite collegamenti a doppia scanalatura e linguetta, consentendo un utilizzo efficiente dello spazio nel quadro. I punti di connessione a molla consentono un cablaggio rapido e resistente alle vibrazioni utilizzando conduttori rigidi o flessibili con capicorda.

Specifiche tecniche

Domande frequenti

Il KL9512 è adatto alle installazioni in aree pericolose?

Sì, l'unità dispone dell'omologazione ATEX con la marcatura II 3 G Ex nA IIC T4 Gc, che la rende adatta all'uso in atmosfere esplosive designate.

Come funziona la protezione da sovracorrente?

Il terminale è dotato di un circuito integrato di rilevamento della sovracorrente. In caso di cortocircuito o sovracorrente, l'uscita si spegne per proteggere i componenti interni e il LED di stato segnala la condizione di guasto.

È possibile montare questo terminale direttamente accanto ad altri Bus Terminal?

Sì, il KL9512 è progettato per il montaggio affiancato mediante un sistema a doppia scanalatura e linguetta, che garantisce stabilità meccanica e allineamento corretto sulla guida DIN da 35 mm.

Linee guida per l'installazione e il cablaggio

• Cablaggio dei terminali: Per garantire un contatto affidabile, utilizzare un cacciavite per azionare i terminali a molla. Per i fili rigidi (s) o i fili intrecciati (st), la sezione è compresa tra 0.08 e 2.5 mm quadrati (AWG 28-14). Per i conduttori flessibili con capicorda (f), utilizzare una sezione compresa tra 0.14 e 1.5 mm quadrati (AWG 26-16). Rimuovere sempre l'isolamento per una lunghezza di 8-9 mm.
• Gestione termica: Sebbene l'unità sia progettata per il montaggio compatto, assicurarsi che all'interno del quadro di comando vi sia un flusso d'aria adeguato. Evitare di collocare componenti che generano molto calore direttamente accanto al terminale di alimentazione, per mantenere l'intervallo nominale della temperatura di esercizio da 0 a 55 gradi C.
• Messa a terra e EMI: Nonostante l'uscita a basso ripple, assicurarsi sempre che la guida DIN sia correttamente collegata a terra. Durante il cablaggio dell'ingresso a 24 V CC, utilizzare cavi schermati se il percorso del cavo è lungo, per impedire che le interferenze elettromagnetiche influiscano sull'uscita stabilizzata a 12 V CC.
