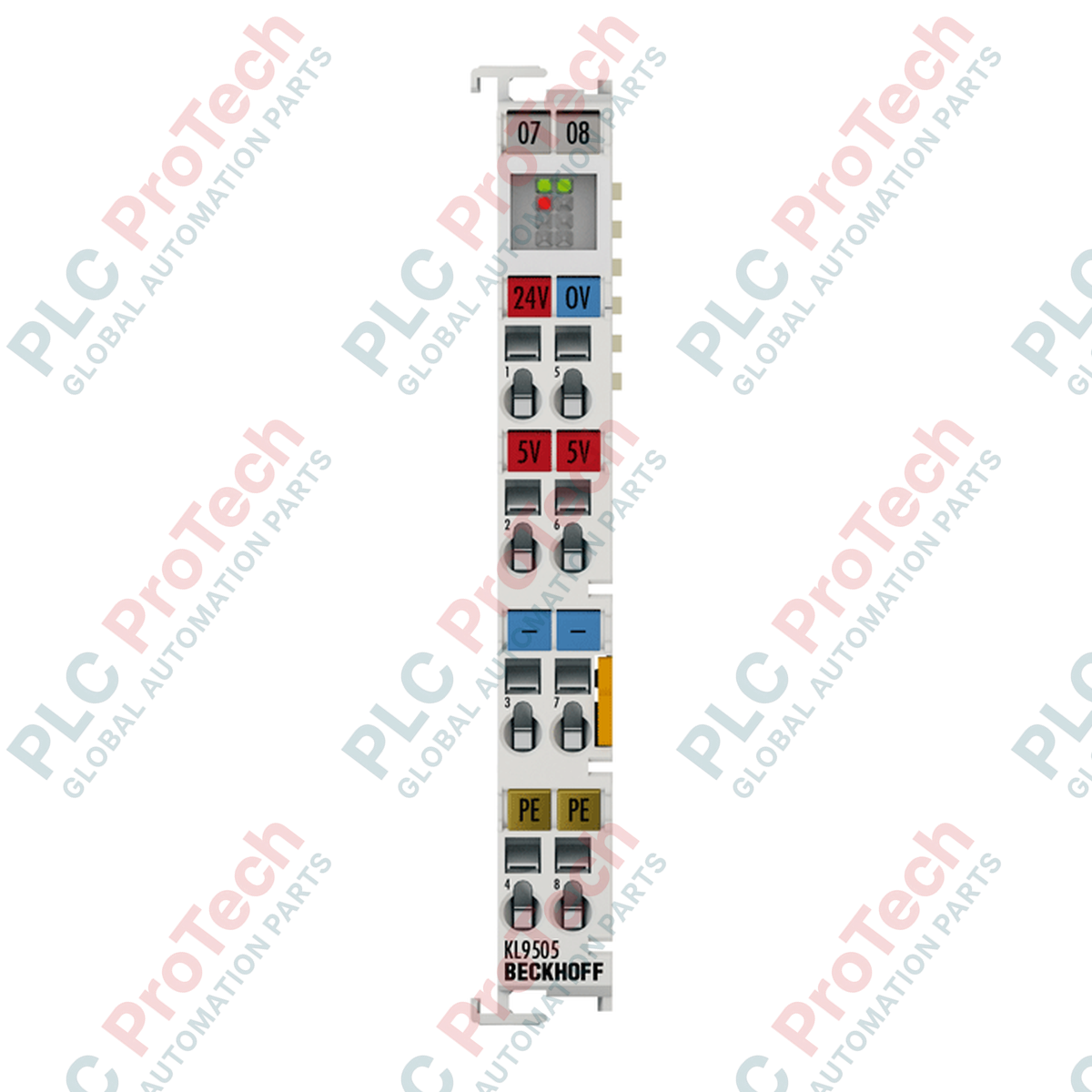

Beckhoff KS9505 Terminale bus di alimentazione 5 V DC

Panoramica dell'infrastruttura del sistema

Il Beckhoff KS9505 (KS9505) è un modulo terminale bus di alimentazione CC stabilizzata a 5 V ad alta precisione, progettato all'interno della struttura I/O della serie KS a cablaggio innestabile. Utilizzato in rack di controllo automatizzati, reti di sensori ad alta densità, sistemi di misura ottica e circuiti di strumentazione di precisione, questo modulo hardware converte le tensioni di alimentazione industriali standard in uscite pulite a livello logico. Filtra le interferenze elettriche ad alta frequenza provenienti dai macchinari industriali a monte, garantendo che l'alimentazione distribuita alle sezioni di espansione a valle mantenga un'eccezionale stabilità della tensione in presenza di carichi meccanici variabili.

Topologia di conversione dell'alimentazione e profilo meccanico

Questo modulo largo 12 mm accetta una tensione di ingresso standard di 24 V CC (-15% / +20%), riducendola a un'uscita altamente regolata di 5 V CC con una precisione strutturale di $\pm 1\%$. Con una capacità di corrente continua di 0,5 A, il regolatore a stato solido dispone di una protezione integrata contro i cortocircuiti e limita l'ondulazione residua dell'uscita a meno di 5 mV per prevenire variazioni del segnale nelle schede logiche interne altamente sensibili. Alloggiato in un robusto guscio in policarbonato con grado di protezione IP20, il KS9505 presenta un livello di cablaggio innestabile che consente di rimuovere l'intero inserto del blocco terminale dalla base dell'alloggiamento durante la manutenzione sul campo con sostituzione a caldo, senza scollegare i singoli conduttori di campo.

Tabella delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Che cosa causa l'accensione del LED di sovracorrente sul pannello frontale e come si ripristina il modulo?

Il LED di sovracorrente si accende quando il carico logico a valle a 5 V CC supera la soglia di corrente continua di 0,5 A del modulo o quando si verifica un cortocircuito sulle linee di distribuzione del bus terminale interno. Quando si attiva questo guasto, il regolatore interno limita la corrente di uscita per proteggere i componenti interni. Dopo aver individuato e rimosso la scheda I/O a valle difettosa o il cablaggio in cortocircuito, il modulo ripristina automaticamente il circuito di regolazione della tensione e spegne il LED di guasto.

Questo modulo trasferisce la tensione di ingresso primaria di 24 V CC ai contatti di alimentazione della guida laterale?

Sì. Il blocco terminale contiene lame di alimentazione interne dimensionate per un carico di corrente continua massimo di 10 A. La tensione primaria di ingresso di 24 V CC applicata ai morsetti a molla anteriori raggiunge questi contatti a lama laterali, consentendole di passare lungo la configurazione della guida per alimentare le sezioni I/O standard adiacenti. Allo stesso tempo, i circuiti interni del modulo prelevano energia da questa linea a 24 V CC per generare la tensione logica regolata di 5 V CC.

Quali vantaggi specifici di cablaggio offre il prefisso del modello KS9505 rispetto ai moduli KM o KL standard?

Il prefisso "KS" indica che il modulo è dotato di un livello di cablaggio innestabile in due parti. I moduli KL standard utilizzano blocchi terminali fissi in cui i fili vengono collegati direttamente all'alloggiamento. Nel KS9505, il blocco terminale azionato a molla può essere staccato dalla base del modulo come un'unica unità. Questo design consente ai tecnici della manutenzione di sostituire un modulo danneggiato o usurato senza scollegare e ricollegare singolarmente i fili di campo, riducendo i tempi di fermo e prevenendo errori di cablaggio.

Linee guida per la messa in servizio sul campo e il cablaggio

• Inserimento del conduttore con azionamento a molla: I collegamenti dei fili vengono gestiti tramite morsetti a molla integrati, azionati con un cacciavite a lama piatta di precisione. Rimuovere l'isolamento del conduttore esattamente per 9-10 mm. Inserire il cacciavite nella fessura di sgancio per aprire la leva a molla interna, inserire completamente il filo nudo rigido o flessibile (0,08-1,5 mm² / AWG 28-16) nel percorso del conduttore e rimuovere l'attrezzo per fissare il collegamento.

• Criteri di installazione in Zona 2 ATEX: Con la classificazione ATEX Ex nA IIC T4 Gc, questa apparecchiatura è approvata per l'installazione in aree pericolose di Zona 2. Per mantenere questa classificazione, è necessario installare la configurazione dei terminali all'interno di un involucro industriale certificato ATEX che offra un livello minimo di protezione contro la penetrazione pari a IP54. Non scollegare mai il blocco di cablaggio innestabile né separare i moduli mentre il circuito di alimentazione è sotto tensione, a meno che non sia verificato che l'area circostante sia completamente priva di concentrazioni di gas infiammabili.

• Posizionamento sulla guida DIN e interblocco laterale: Fissare a scatto l'alloggiamento verticalmente su guide DIN TS35 standard da 35 mm conformi agli standard EN 60715. Utilizzare il meccanismo di bloccaggio integrato per fissare il modulo. Far scorrere l'unità lateralmente lungo la guida per innestare i collegamenti laterali con doppia scanalatura e chiave sui terminali adiacenti. Assicurarsi che la guida sia collegata direttamente alla barra principale di terra a bassa impedenza dell'involucro, affinché le reti di filtraggio interne del modulo possano dissipare il rumore elettromagnetico ad alta frequenza.
