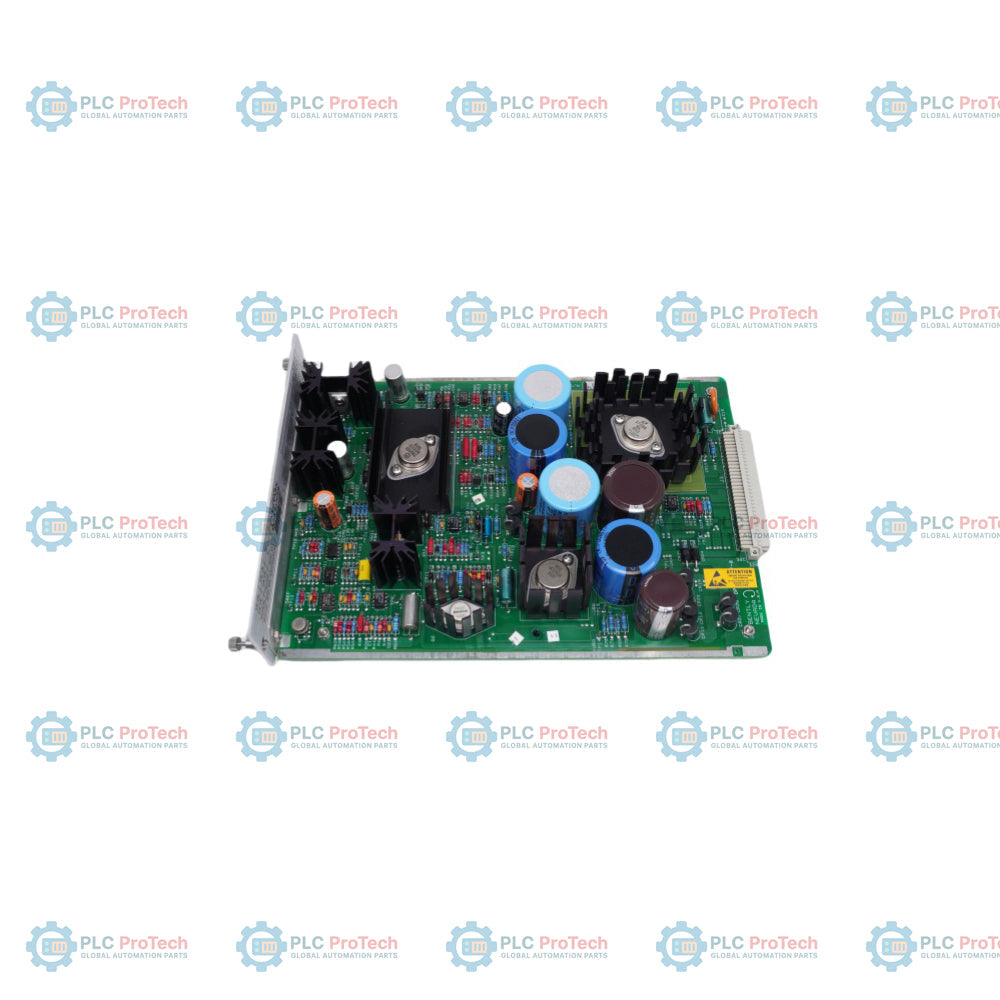

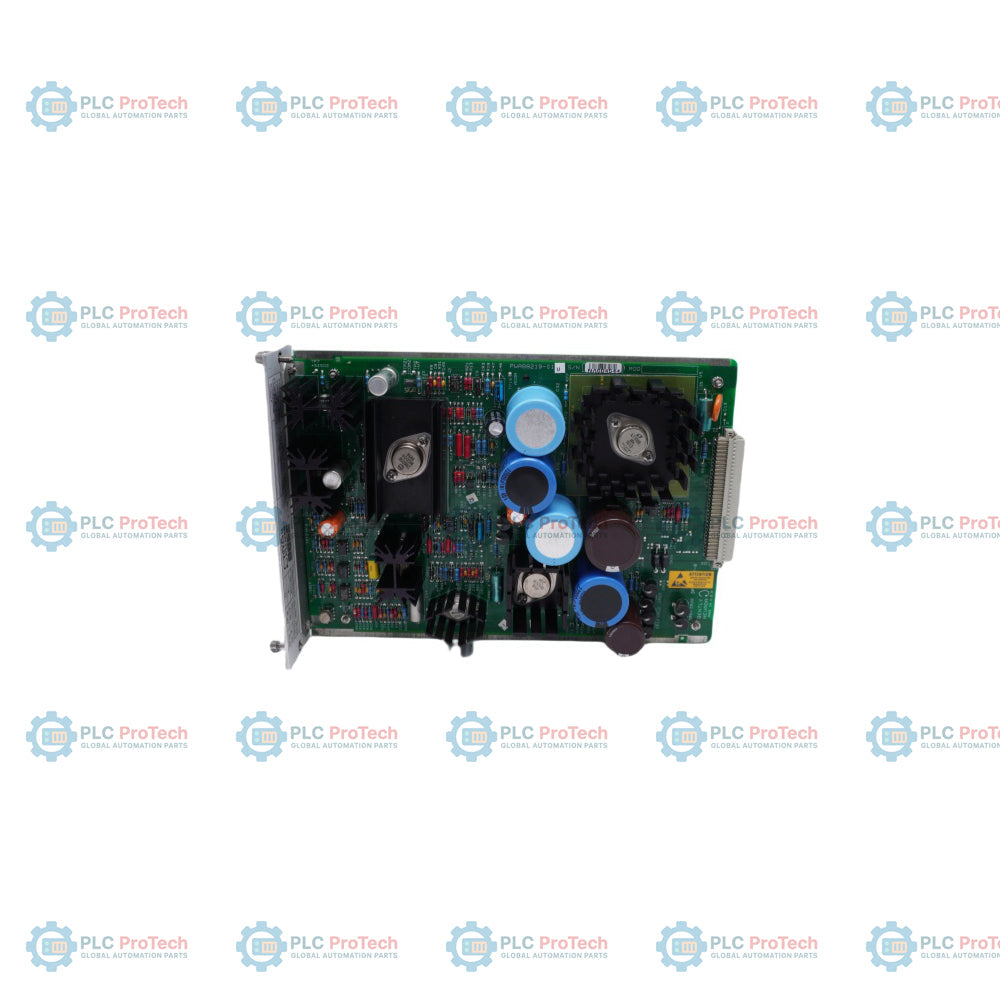

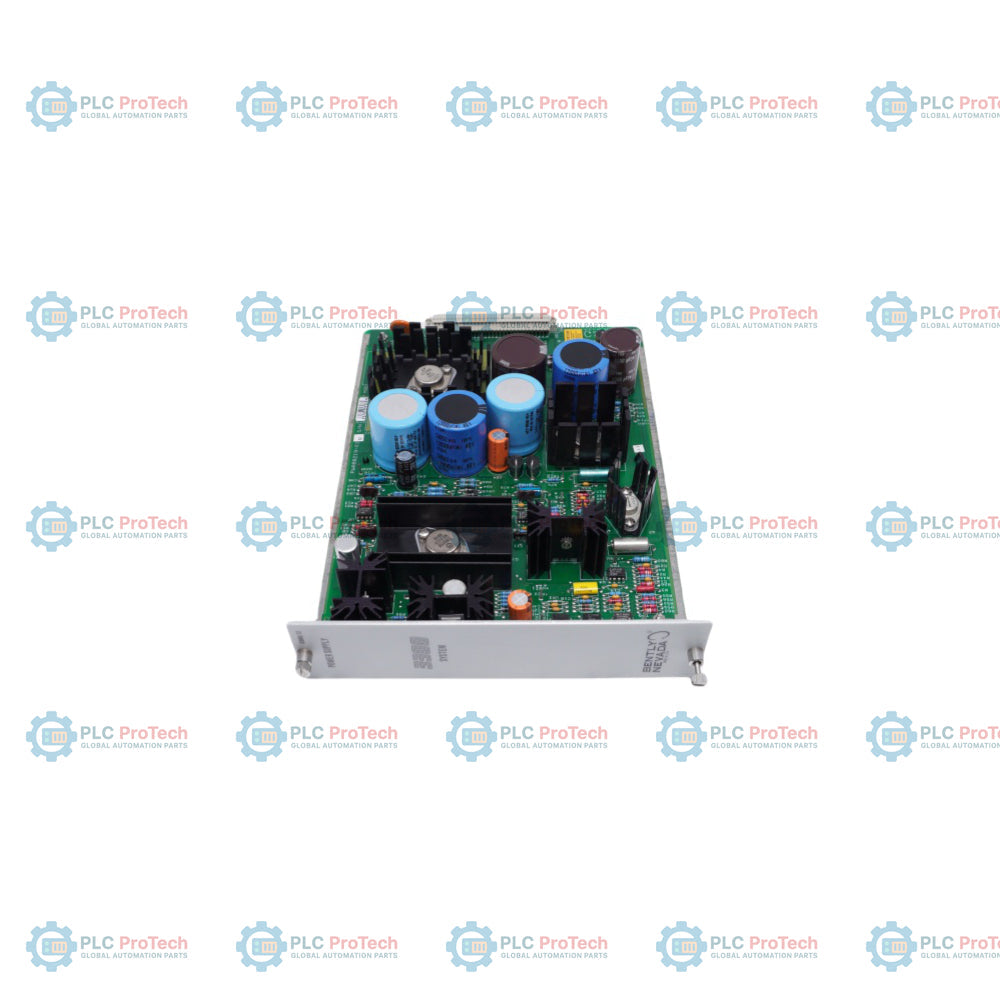

Il Bently Nevada 3300/12 è un alimentatore CA che fornisce un'alimentazione affidabile e regolata a un massimo di 12 monitor e ai relativi trasduttori all'interno di un rack 3300. È installato nella posizione più a sinistra (posizione 1) del rack.

Specifiche tecniche

1. Alimentazione in ingresso

• Opzioni di tensione: Selezionabile dall'utente per da 95 a 125 Vac (1,0 A max) oppure da 190 a 250 Vac (0,5 A max), monofase, da 50 a 60 Hz.
• Modificabile sul campo: La tensione di ingresso può essere modificata sul campo tramite un ponticello saldato e sostituendo il fusibile esterno.
• Corrente di spunto all'accensione: 26 A di picco o 12 A rms per un ciclo.

2. Uscite

• Alimentazione dei trasduttori: Fornisce tensione CC regolata all'interno del rack.
• Tensione programmabile: Programmabile sul campo per -24 Vdc (+0%, -2,5%) oppure -18 Vdc (+1%, -2%).
• Protezione: Le tensioni dei trasduttori sono protette dal sovraccarico sulle singole schede dei circuiti dei monitor.

3. Relè OK

• Funzione: Fornisce un'indicazione dello stato a livello di sistema. La perdita dell'alimentazione primaria, un guasto del monitor o un guasto del cablaggio del trasduttore causano il cambio di stato del relè.

• Tipo: Unipolare a due vie (SPDT).



• Tenuta: Ermeticamente sigillato.

• Portata dei contatti: 5 A a 28 Vdc o 120 Vac; 3 A a 220 Vac (carico resistivo).

• Funzionamento: Normalmente eccitato.

• 4. Caratteristiche fisiche e ambientali
• Temperatura di esercizio: da 0 °C a +65 °C (da +32 °F a +150 °F).
• Temperatura di stoccaggio: da -40 °C a +85 °C (da -40 °F a +185 °F).
• Umidità: Fino al 95% senza condensa.
• Peso: 1 kg (2,2 lb)

• Informazioni per l'ordine (codici suffisso)
• Formato dell'ordine: 3300/12-AXX-BXX-CXX
• A: Opzione della tensione di ingresso

• 01: 95-125 Vac, 50/60 Hz

• 02: 190-250 Vac, 50/60 Hz

• B: Opzione del modulo di ingresso dell'alimentazione (PIM)

• 20: Standard

• 22: Barriere di sicurezza interne

• 23: Solo alimentatore di riserva (senza PIM)

• C: Opzione di approvazione dell'ente
• 00: Non richiesto



• 01: CSA/NRTL/C (Classe I, Div. 2)



• 02: Autocertificazione ATEX

• Note importanti per l'installazione
• Ridondanza: Un secondo alimentatore è mai necessaria nello stesso rack 3300.
• Filtraggio del rumore: Il 3300/12 è dotato di serie di un filtro per il rumore di linea.
• Sicurezza: Si raccomanda vivamente di collegare un segnalatore esterno ai terminali del relè OK per garantire che gli operatori siano avvisati della perdita della protezione dei macchinari.
