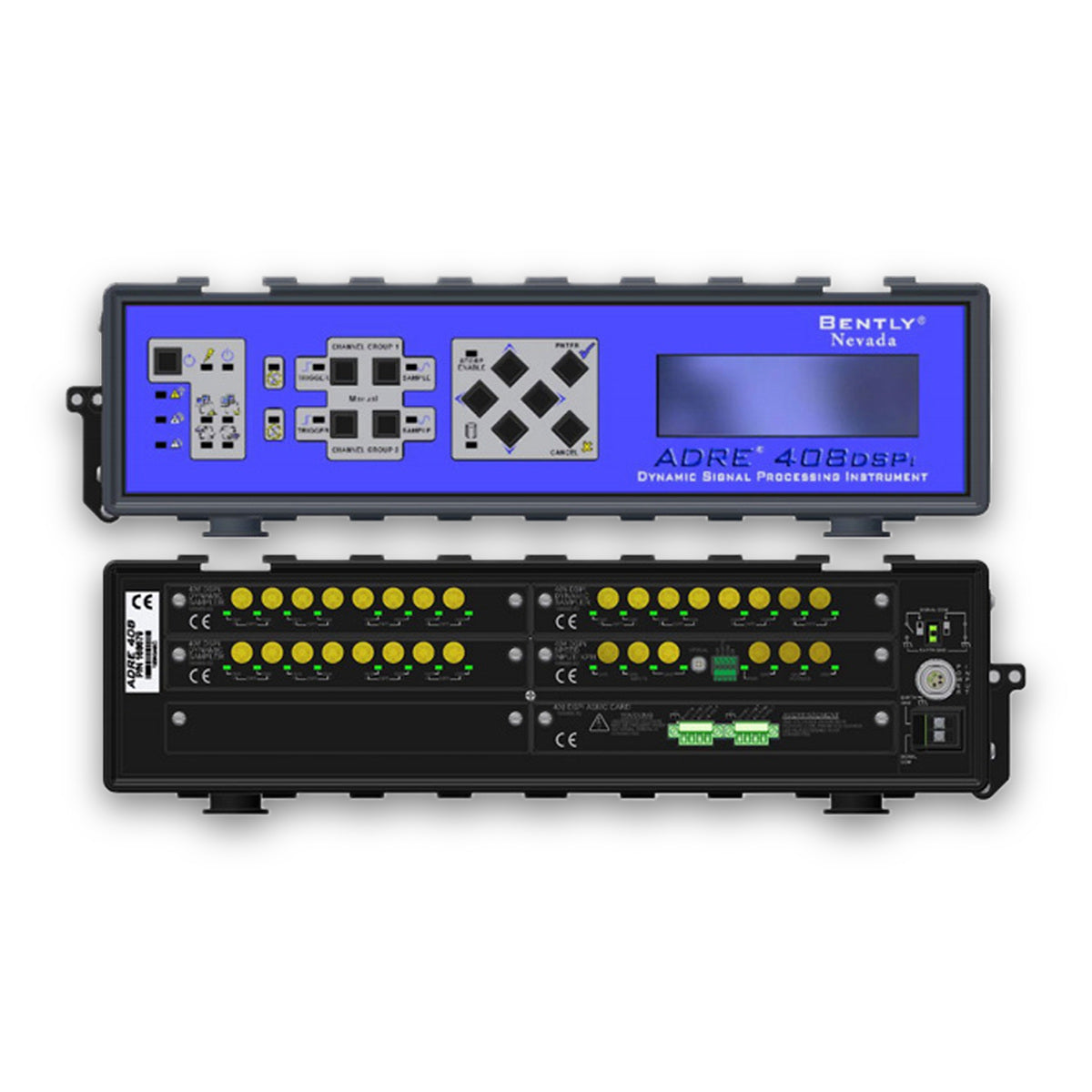

Bently Nevada 168679-01-01-01-02-03-05-01-01-00-02-02 strumento di elaborazione dinamica del segnale ADRE 408 DSPi

Descrizione

Il Bently Nevada 168679-01-01-01-02-03-05-01-01-00-02-02 è uno strumento di elaborazione dei segnali dinamici ADRE 408 DSPi multicanale, progettato per l'elaborazione parallela dei segnali in tempo reale, il monitoraggio delle condizioni dei macchinari e l'acquisizione avanzata di dati sulle vibrazioni. Il sistema funziona come registratore digitale, analizzatore di spettro, condizionatore di segnale, oscilloscopio e piattaforma di filtraggio, riunendo in un unico involucro portatile o installabile su rack una strumentazione complessa per l'analisi delle vibrazioni. Questa configurazione specifica offre un'architettura di campionamento dinamico a 24 canali, oltre a funzionalità di velocità, trigger, alimentazione e replay digitale per i test diagnostici critici su turbomacchinari e apparecchiature rotanti.

Progettato intorno a un'architettura client-server flessibile, il 408 DSPi può funzionare come registratore di dati autonomo connesso alle reti LAN/WAN aziendali oppure direttamente abbinato a un host locale che esegue il software ADRE Sxp. L'unità a stato solido interna da 480 GB consente lo streaming continuo di dati ad alta velocità e la registrazione degli eventi indipendentemente dalla connessione a un computer attivo. Questa configurazione, distribuita negli slot da 1 a 5, supporta il campionamento sincrono e asincrono tramite trasduttori dinamici, ingressi Keyphasor di riferimento di fase e trasmettitori di processo senza interrompere le sessioni di acquisizione dati in corso.

Caratteristiche

• Elaborazione dinamica multicanale: Equipaggiato con tre schede di campionamento dinamico a 8 canali, offre fino a 24 canali di ingresso dinamici simultanei con conversione A/D a 24 bit.
• Gestione dedicata di velocità e trigger: Dispone di una scheda di ingresso della velocità a 3 canali che supporta ingressi da tachimetri di prossimità, ottici, magnetici e laser, con condizionamento del segnale integrato e uscite bufferizzate.
• Alimentazione integrata dei trasduttori: Include una scheda dedicata di alimentazione dei trasduttori, in grado di pilotare sensori a corrente costante a 2 fili con polarizzazione positiva e negativa oppure sonde di prossimità a 3 fili.
• Motore hardware di replay digitale: Lo slot 5 è dotato di una scheda di replay digitale (senza uscite analogiche) per la rielaborazione offline e il ricondizionamento del segnale senza influire sui dati dinamici campionati originali.
• Archiviazione e networking autonomi: Contiene un'unità a stato solido (SSD) interna da 480 GB e due porte Ethernet da 1000/100 Mb che supportano l'assegnazione di indirizzi IP tramite DHCP o fissi per il funzionamento in rete o locale.

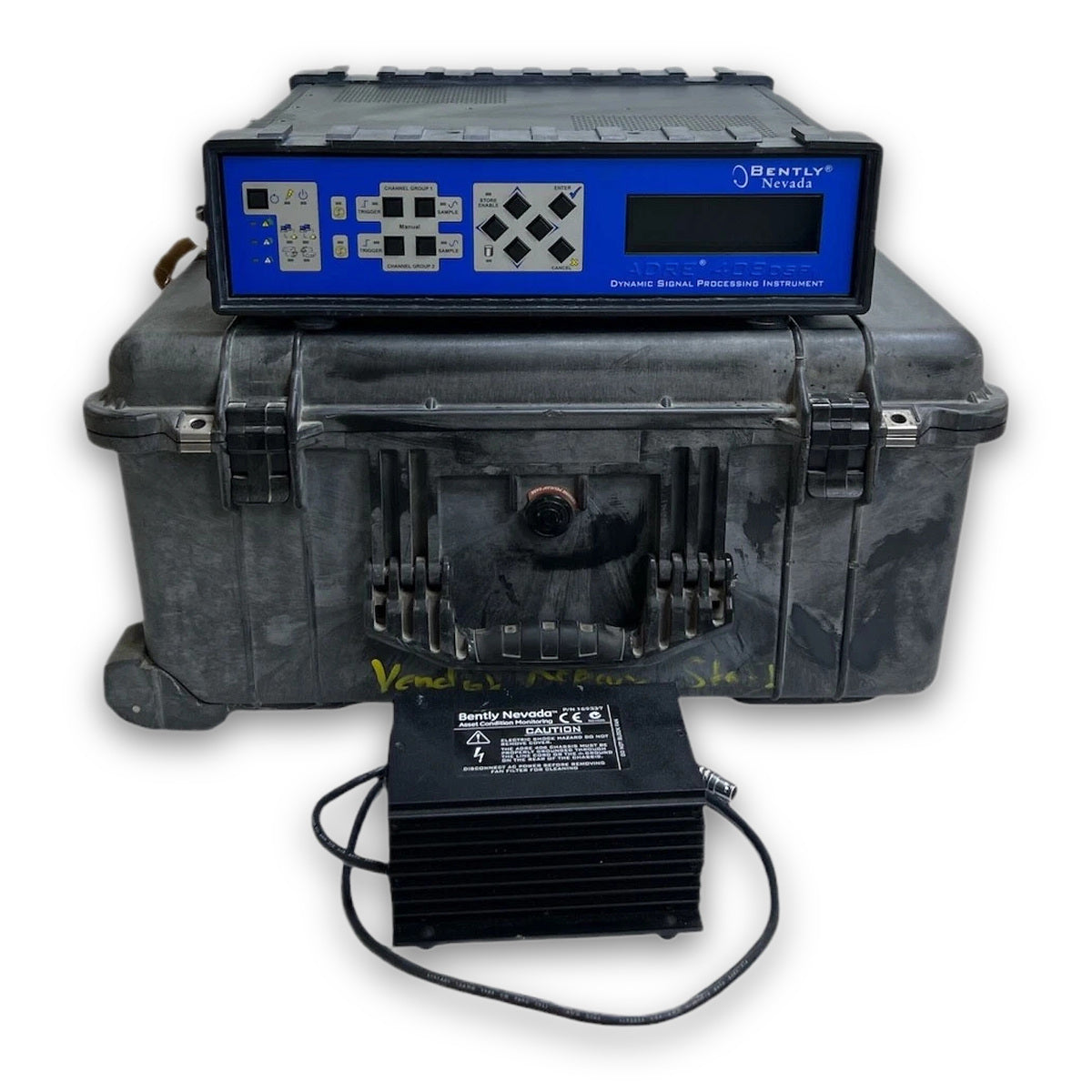

• Involucro robusto e kit di alimentazione: realizzato con un telaio in alluminio con verniciatura a polvere protettiva, completo di alimentatore CA universale esterno (da 90 a 264 V CA) e valigetta rigida per la spedizione, per l’impiego sul campo.
• Conformità CE: certificato secondo gli standard europei con marcatura di approvazione CE.

Applicazioni

• Diagnostica delle vibrazioni sul campo e raccolta di dati transitori durante le operazioni di avviamento e decelerazione delle turbomacchine.
• Analisi del bilanciamento su più piani mediante l’integrazione con il software Bently BALANCE.
• Prove di dinamica strutturale e misurazione dell’eccitazione con martello strumentato.
• Validazione dei banchi di prova e collaudi di accettazione in fabbrica (FAT) per turbine industriali, compressori, pompe e riduttori.
• Monitoraggio remoto delle condizioni dei macchinari tramite infrastrutture LAN/WAN.

Informazioni per l’ordinazione

Specifiche tecniche

Generale

Campionamento dinamico (3 schede a 8 canali)

Ingresso velocità / Trigger (scheda a 3 canali)

Alimentazione del trasduttore

Comunicazione e alimentazione

Fisiche e ambientali

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezionare lo strumento 408 DSPi, l'alimentatore esterno, i cavi di ingresso e la custodia rigida per il trasporto verificando l'eventuale presenza di danni causati dal trasporto prima della configurazione.
2. Assicurare un corretto posizionamento fisico su un banco di lavoro o all'interno di un rack standard da 19 pollici, verificando che le prese d'aria delle ventole rimangano libere per garantire il flusso d'aria di raffreddamento.
3. Collegare l'alimentatore esterno utilizzando il connettore CC con blocco a baionetta e collegare la linea CA a una presa di corrente da 90–264 V CA.
4. Collegare gli ingressi dei segnali dinamici (sonde di prossimità, accelerometri o sensori di velocità) ai connettori SMA del pannello frontale utilizzando cavi adattatori appropriati (da SMA a BNC).
5. Collegare i sensori di velocità o i driver di prossimità Keyphasor alla scheda di ingresso velocità a 3 canali.
6. Se si alimentano i sensori direttamente dallo strumento, configurare gli interruttori della scheda di alimentazione dei trasduttori per la corrente costante richiesta (polarizzazione positiva/negativa) o per le impostazioni a -24 V CC prima di attivare l'alimentazione dei trasduttori.
7. Collegare un cavo Ethernet dalla porta RJ45 principale dello strumento a un PC host o a uno switch di rete locale dedicato.

Linee guida per la configurazione

1. Avviare il software ADRE Quick Configuration o ADRE Sxp sul computer client.
2. Stabilire la comunicazione di rete utilizzando il rilevamento automatico DHCP oppure immettendo l'indirizzo IP fisso assegnato alla porta dello strumento.
3. Definire nel software la configurazione del treno macchina, il senso di rotazione degli alberi e gli angoli di montaggio dei sensori.
4. Impostare i parametri dei trasduttori specifici per ciascun canale, inclusi il fattore di scala (mV/mil, mV/g), il tipo di accoppiamento (CA/CC) e il fondo scala.
5. Configurare le soglie di attivazione Keyphasor, il rilevamento dei fronti (salita/discesa) e i rapporti moltiplicatore/divisore per il tracking degli ordini.
6. Scaricare il file di configurazione generato nello spazio di archiviazione SSD interno del 408 DSPi.

Raccomandazioni per la messa in servizio e la sostituzione

1. Verificare le tensioni del traferro dei sensori e le letture della polarizzazione CC dei canali sul display frontale o sulla schermata del software prima dell'avvio della macchina.
2. Avviare un'acquisizione manuale dal pannello frontale o dall'interfaccia client per confermare il campionamento dinamico attivo su tutti i canali collegati.
3. Prima di sostituire o riconfigurare le schede, interrompere le registrazioni attive ed eseguire il backup dei file del database memorizzati sull'SSD interno da 480 GB su un'unità esterna o su un host di rete.
4. Quando si sostituiscono le schede di elaborazione, assicurarsi che l'unità sia scollegata dall'alimentazione prima di rimuovere le viti di fissaggio della scheda.

Conformità e certificazioni

• Conformità CE: Conforme alla Direttiva EMC 2014/30/UE (EN 61000-6-2, EN 61000-6-4) e alla Direttiva Bassa Tensione 2014/35/UE.
• RoHS: Conforme alla Direttiva 2011/65/UE.
• FCC: Conforme alla Parte 15 delle norme FCC per i dispositivi digitali di Classe A.
