Bently Nevada 3300/50-02-01-00-00 monitor del tachimetro

Descrizione

Il Bently Nevada 3300/50-02-01-00-00 è un monitor tachimetrico a velocità zero progettato per il monitoraggio della velocità di rotazione e delle condizioni di macchinari critici nell'ambito della piattaforma 3300 System. Operando come modulo di monitoraggio a canale singolo, accetta gli ingressi di due trasduttori e utilizza una logica di votazione interna per impedire indicazioni di intervento errate causate dal guasto di un singolo sensore. La variante 3300/50-02-01-00-00 è configurata specificamente come tachimetro a velocità zero (opzione di tipo 02) con uscite a relè in resina epossidica (opzione relè di allarme 01), approvazioni degli enti CSA/NRTL/C (opzione 00 per applicazioni standard senza certificazioni speciali) e senza barriere di sicurezza interne (opzione 00).

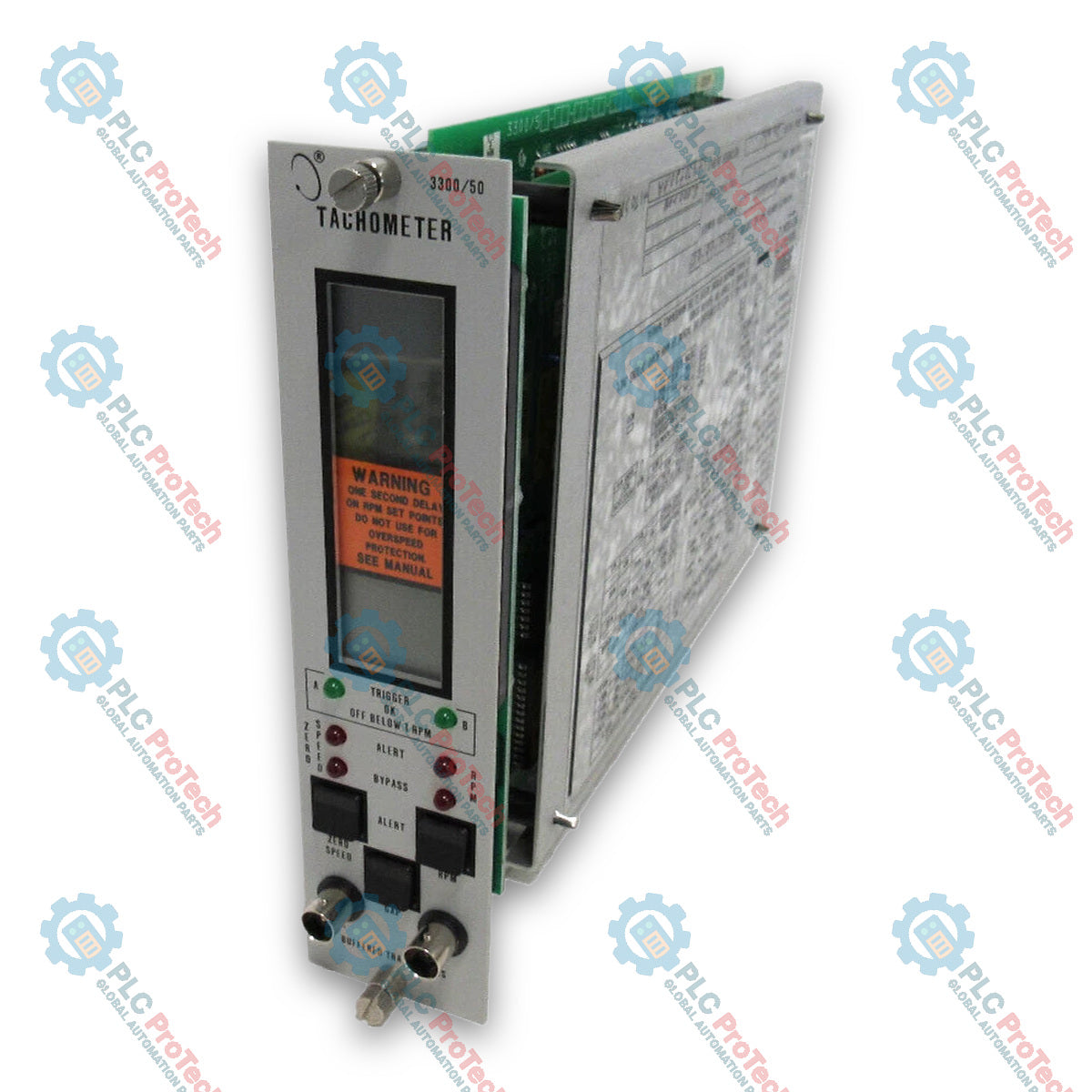

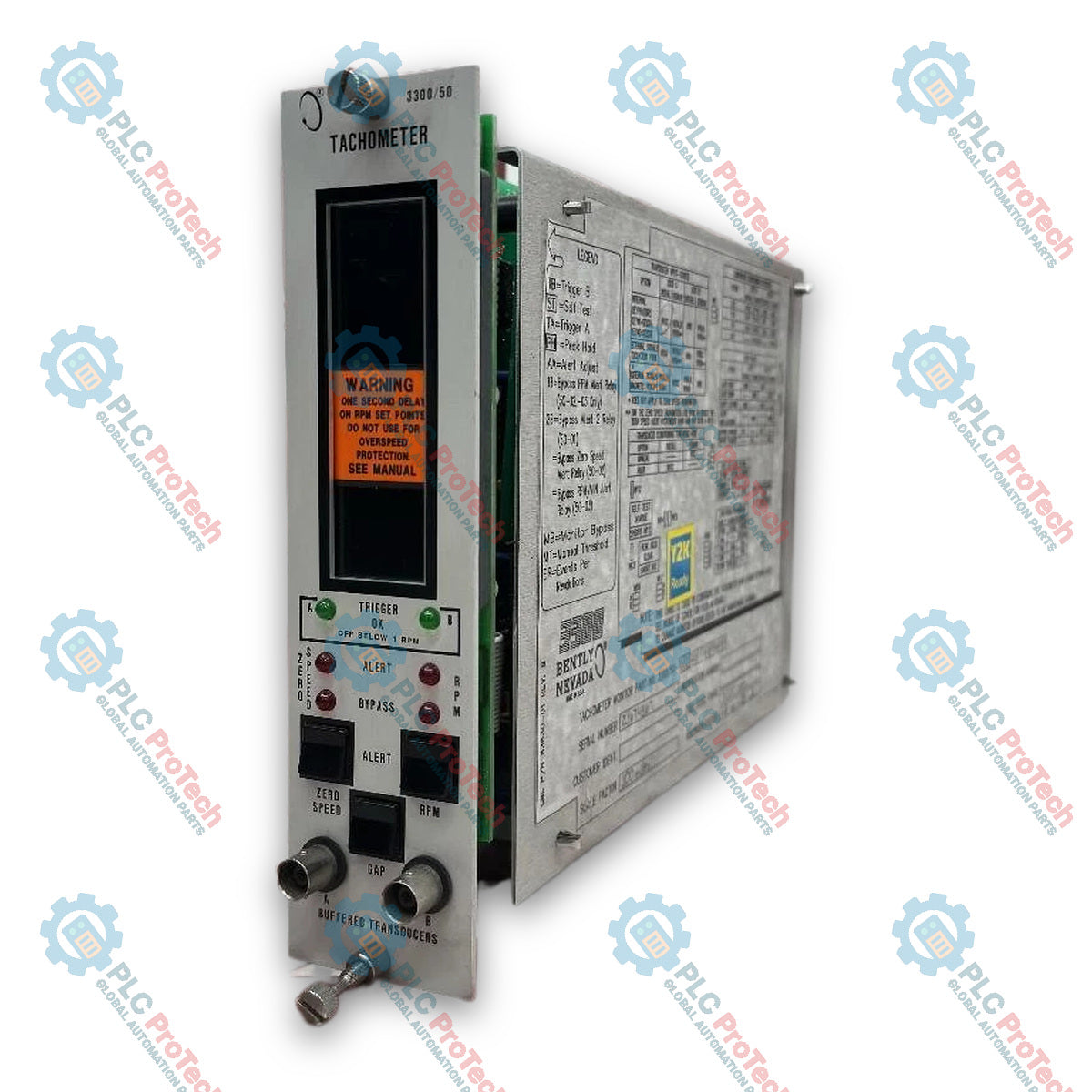

Il pannello frontale presenta due display LCD a 5 cifre che mostrano la velocità di rotazione dell'albero in RPM insieme alla tensione del traferro della sonda, offrendo all'operatore visibilità sui parametri operativi e sullo stato del trasduttore. Include uscite bufferizzate per trasduttori con connettori BNC sul pannello frontale per il collegamento di apparecchiature diagnostiche, oltre a uscite analogiche proporzionali programmabili dall'utente (in corrente o tensione) sulla morsettiera posteriore per i sistemi di registrazione dell'impianto.

Pur fornendo monitoraggio continuo, stato degli allarmi e feedback analogico proporzionale per la registrazione dei dati, il 3300/50-02-01-00-00 Il tachimetro è progettato esclusivamente per il monitoraggio delle condizioni dei macchinari e la segnalazione. Non è progettato per l'uso indipendente come sistema di protezione da sovravelocità di emergenza o di controllo della velocità.

Caratteristiche

• Votazione degli ingressi di due trasduttori: Accetta gli ingressi di due trasduttori indipendenti con logica di votazione interna per mantenere l'integrità del sistema e ridurre al minimo i falsi allarmi.
• Rilevamento della velocità zero: Configurato specificamente per il monitoraggio della velocità zero, funziona in modo affidabile a soglie operative inferiori a 100 RPM.
• Display integrato sul pannello frontale: Include un display LCD da 84 mm x 38 mm che mostra valori RPM a 5 cifre, la tensione del traferro del trasduttore e gli indicatori dello stato operativo.
• Uscite diagnostiche bufferizzate: Fornisce connettori coassiali BNC sul pannello frontale per l'accesso diretto al segnale, protetto dai cortocircuiti, durante la ricerca dei guasti sul campo.
• Uscite proporzionali programmabili: Fornisce uscite configurabili per registratori sul morsetto posteriore (+4 a +20 mA, da 0 a -10 Vcc o da +1 a +5 Vcc) proporzionali alla velocità di rotazione dell'albero.
• Relè di allarme in resina epossidica: Include doppi azionamenti a relè sigillati con resina epossidica per la segnalazione regolabile sul campo di Allarme 1 e Allarme 2.

Applicazioni

• Monitoraggio della velocità di rotazione dei turbomacchinari: Misurazione continua della velocità e dello stato di velocità zero per turbine a vapore, a gas e industriali.
• Protezione dei macchinari delle apparecchiature rotanti: monitoraggio della velocità dell'albero su compressori ad alta potenza, riduttori industriali e azionamenti di grandi motori.
• Integrazione del dispositivo di rotazione a velocità zero: verifica dello stato di velocità zero per l'inserimento dei sistemi di rotazione a velocità ridotta nelle unità di generazione elettrica.

Informazioni per l'ordine

Specifiche tecniche

Generale

Ingressi di segnale e del trasduttore

Intervalli prestazionali e precisione

Uscite e allarmi

Ambientali e meccaniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezione prima dell'installazione: verificare che il numero di modello corrisponda a 3300/50-02-01-00-00 e controllare che i ponticelli della scheda del circuito siano configurati correttamente per l'ingresso prima di inserire il modulo nel rack.
2. Posizionamento nello slot del rack: installare il monitor in qualsiasi slot disponibile del rack del sistema 3300, ad eccezione degli slot 1 e 2, riservati esclusivamente all'alimentatore e al System Monitor.
3. Collegamenti del cablaggio: collegare il cablaggio di campo del trasduttore utilizzando un cavo schermato a 3 conduttori. Collegare le schermature dei cavi a un unico punto di terra per evitare anelli di massa.
4. Cablaggio dell'abilitazione Zero Speed: se si utilizza la funzione di allarme Zero Speed, collegare un contatto esterno ai terminali designati di abilitazione Zero Speed sulla morsettiera posteriore.
5. Verifica dell'alimentazione: assicurarsi che l'alimentatore del rack sia configurato per la tensione di alimentazione corretta del trasduttore (-24 Vdc o -18 Vdc), in base ai sensori di prossimità installati.

Configurazione / Messa in servizio / Sostituzione

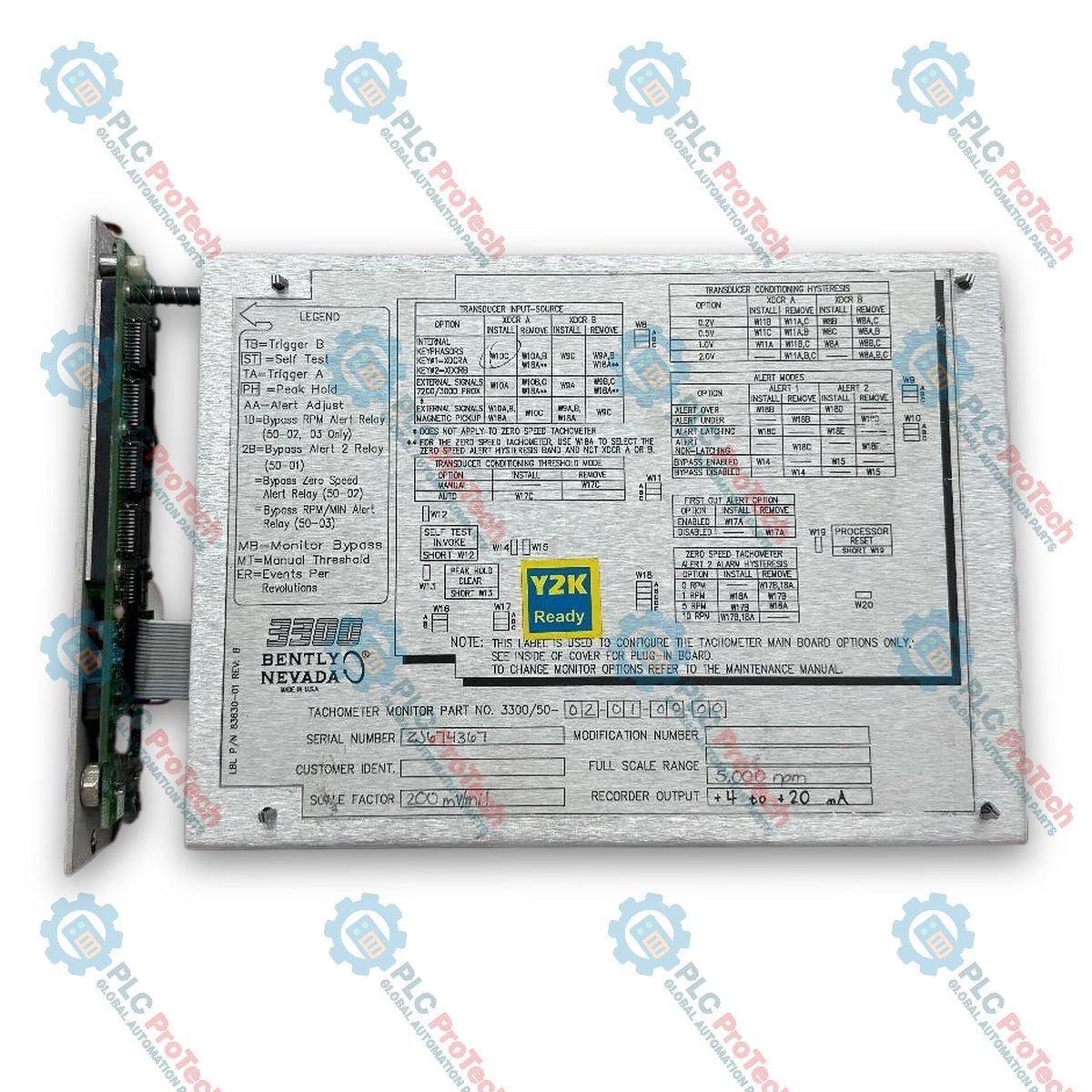

1. Configurazione dei ponticelli: impostare i ponticelli plug-in integrati per il tipo di ingresso (Proximitor o pickup magnetico), la modalità di uscita del registratore (da +4 a +20 mA, da 0 a -10 Vdc o da +1 a +5 Vdc) e la logica di allarme (con ritenuta o senza ritenuta) prima della messa in servizio.
2. Impostazione della soglia: impostare le soglie del trasduttore utilizzando impostazioni manuali della tensione (da 0 a -18 Vdc) o la modalità di soglia automatica, a seconda dei requisiti di velocità operativa. Notare che l'opzione 02 (Zero Speed) viene fornita configurata per la soglia manuale.
3. Regolazione dei setpoint di allarme: regolare i setpoint di Alert 1 e Alert 2 memorizzati digitalmente utilizzando gli interruttori antimanomissione sulla scheda del circuito del monitor e gli interruttori su/giù sul pannello frontale del System Monitor.
4. Considerazioni sulla sostituzione: prima di sostituire un modulo esistente, annotare le impostazioni fisiche dei ponticelli sulle vecchie PWA per garantire parametri operativi identici sull'unità sostitutiva.
