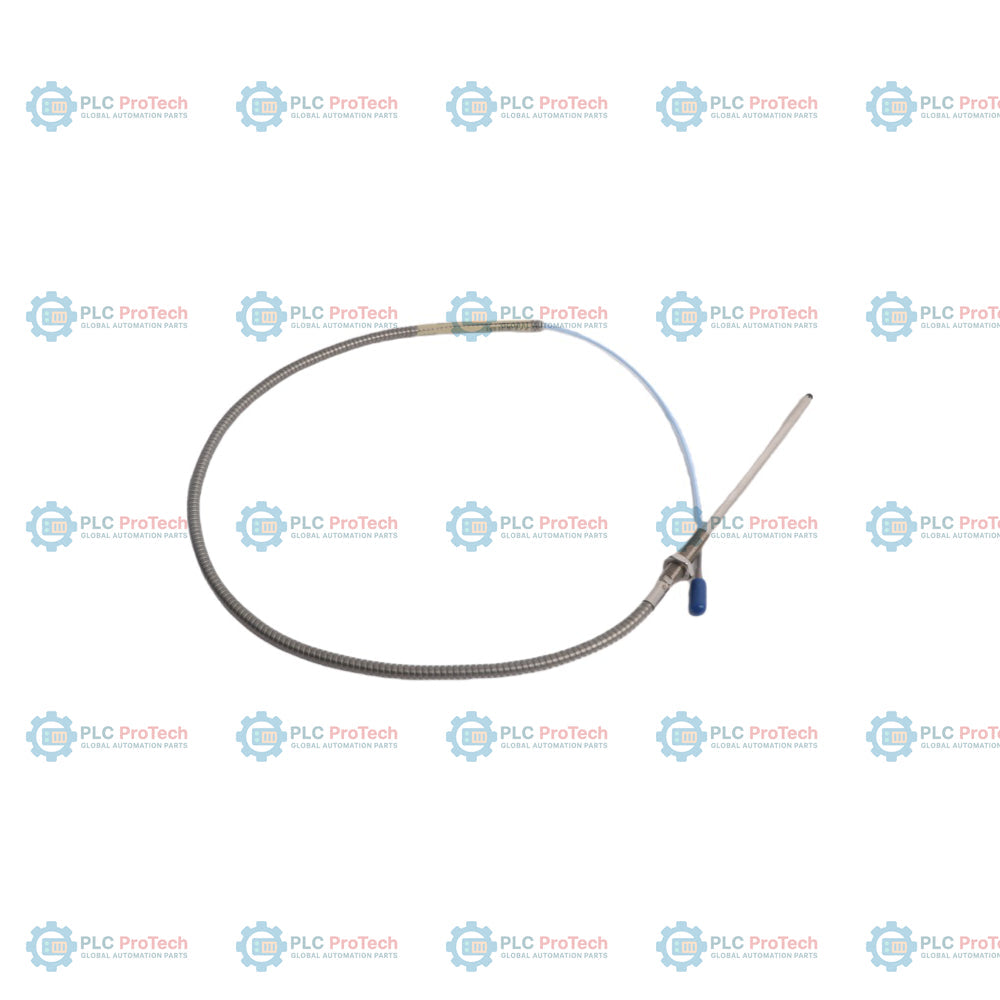

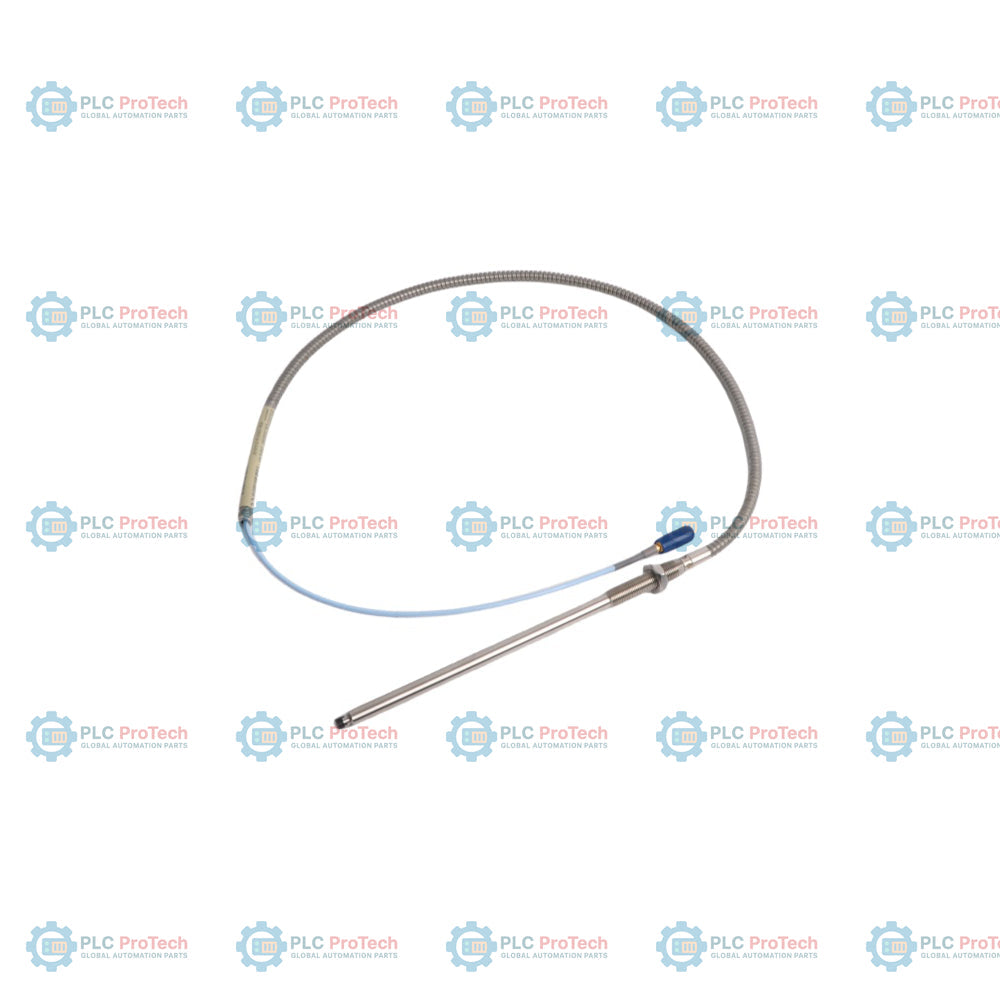

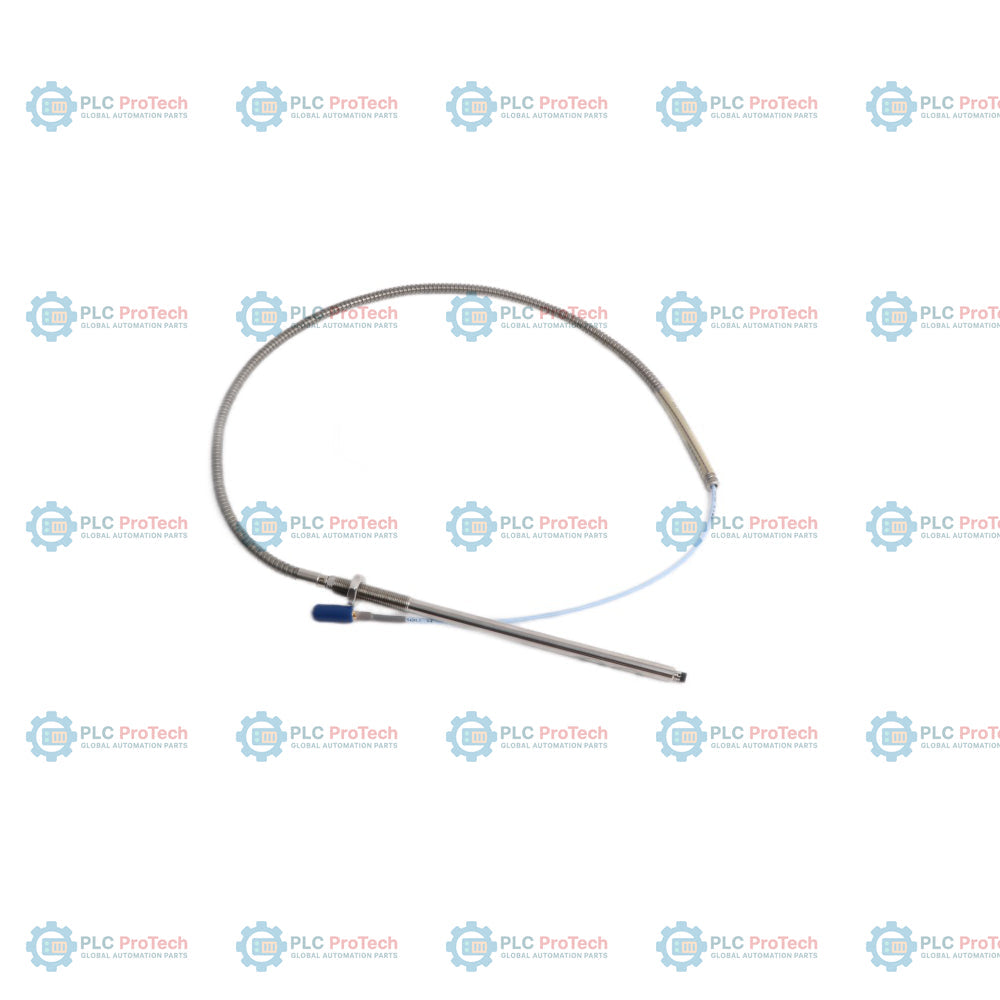

Bently Nevada 330910-014-19-10-02-00 Sonda di prossimità 3300 NSv

Panoramica del prodotto

Il 330910-014-19-10-02-00 è un sensore di spostamento a correnti parassite senza contatto ad alta precisione, progettato da Bently Nevada per la piattaforma specializzata di diagnostica dei macchinari 3300 NSv. Questa sonda con filettatura metrica M10X1 monitora le vibrazioni radiali di bassa ampiezza, la posizione della spinta assiale e le condizioni dinamiche dei cuscinetti a film fluido in condizioni di alta velocità. Le installazioni di infrastrutture di processo critiche, tra cui compressori centrifughi per gas ad alta velocità nelle raffinerie petrolchimiche, circuiti di refrigerazione industriale per impieghi gravosi e pompe per l'acqua di processo negli impianti di generazione elettrica, si affidano a questa matrice di sensori per rilevare instabilità del rotore a livello microscopico. Grazie all'esclusiva tecnologia di stampaggio strutturale TipLoc e alla robusta placcatura armata in acciaio inossidabile, la sonda resiste agli ambienti chimici volatili e al taglio turbolento dell'olio. Inviando forme d'onda analogiche stabili direttamente a un dispositivo di condizionamento Proximitor complementare, la sonda rileva precocemente gli squilibri meccanici, prevenendo blocchi catastrofici del rotore e riducendo significativamente i tempi di inattività operativa non programmata.

Scomposizione del suffisso del numero di articolo

Le dimensioni meccaniche, le varianti dell'involucro, gli strati di schermatura strutturale e le certificazioni di sicurezza per la 330910-014-19-10-02-00 La sonda del trasduttore può essere scomposta utilizzando le seguenti definizioni dei suffissi ingegneristici.

• 330910 Radice del codice articolo: Designa la piattaforma principale per la sonda di prossimità metrica ad alta precisione 3300 NSv con profilo di filettatura M10X1.

• -014 Lunghezza non filettata: Definisce una lunghezza specifica non filettata dell'involucro di 140 mm. Questo gambo superiore liscio consente regolazioni con ampio spazio libero attraverso le pareti esterne dell'involucro dei macchinari.

• -19 Lunghezza complessiva dell'involucro: Stabilisce una lunghezza meccanica totale dell'involucro di 190 mm dalla base della punta di rilevamento al retro del collare di transizione del cavo armato.

• -10 Lunghezza totale del cavo: Specifica una lunghezza continua del cavo integrato della sonda di 1,0 metri (39 pollici), misurata dalla punta al pin del connettore.

• -02 Tipo di connettore e cavo: Equipaggia il modulo con un terminale coassiale miniaturizzato ClickLoc dotato di robusti contatti in ottone con placcatura pesante in oro, abbinato a un cavo di diametro standard protetto da una resistente e flessibile armatura in acciaio inossidabile.

• Selezione approvazione enti -00: Indica una configurazione hardware standard non certificata, in cui non sono richieste approvazioni di sicurezza locali per aree pericolose nella zona di montaggio.

Specifiche tecniche e soglie operative

Domande frequenti su telemetria e diagnostica dei macchinari

Quali vantaggi operativi specifici offre la sonda 3300 NSv rispetto alla precedente sonda 190 della serie 3000?

La sonda 3300 NSv offre caratteristiche di visione laterale superiori rispetto ai vecchi modelli 190 della serie 3000 quando viene regolata alla stessa distanza dal bersaglio della macchina. Questa ottimizzazione geometrica impedisce ai metalli adiacenti dell'alloggiamento di distorcere il campo elettromagnetico, garantendo una lettura di prossimità molto più pulita con diafonia o interferenze della parete laterale minime.

Questa sonda metrica può essere utilizzata in modo intercambiabile in una configurazione di sistema 3300 RAM esistente?

Sì. La sonda 3300 NSv e i relativi cavi di prolunga sono meccanicamente ed elettricamente compatibili con le versioni precedenti della serie 3300 RAM di Bently Nevada. Tuttavia, la serie NSv è realizzata con una resistenza chimica superiore, che la rende molto più adatta agli ambienti dei compressori di processo, dove miscele chimiche aggressive potrebbero deteriorare le punte delle sonde più vecchie.

Cosa succede se la sonda 3300 NSv viene esposta a temperature inferiori a -34 °C per periodi prolungati?

Sebbene la sonda sia classificata per una temperatura minima assoluta di -52 °C, l'esposizione del gruppo a temperature inferiori a -34 °C per periodi prolungati può causare l'invecchiamento precoce delle guarnizioni interne di pressione. Nei carter dei compressori ad alta pressione, questo deterioramento può compromettere l'integrità della tenuta, causando potenzialmente perdite di gas di processo attraverso il corpo della sonda.

Guida tecnica e di installazione

• Alloggiamento del terminale ClickLoc e isolamento del connettore:

  Collegare il raccordo coassiale miniaturizzato ClickLoc della sonda al cavo di prolunga spingendo finché i contatti placcati in oro non scattano in posizione. Per proteggere il segnale RF ad alta frequenza da umidità, polvere o contaminazione da olio, installare sempre un apposito protettore del connettore sopra il giunto. Se i protettori del connettore non sono disponibili, avvolgere saldamente il giunto con nastro siliconico autoagglomerante. Tuttavia, non utilizzare il nastro siliconico se il collegamento sarà esposto direttamente all'olio della turbina, poiché gli idrocarburi dissolveranno nel tempo l'adesivo del nastro.

• Vincoli di coppia meccanica e scarico della trazione del cavo:

  Avvitare con cautela l'involucro M10X1 nella staffa della macchina, assicurandosi che l'innesto totale della filettatura non superi il limite strutturale di 15 mm. Serrare il dado di bloccaggio alla coppia standard prevista dalle specifiche ingegneristiche per impedire che il gruppo si sviti a causa delle forti vibrazioni del macchinario. Il design CableLoc integrato offre una resistenza alla trazione continua fino a 220 N (50 libbre), ma gli ingegneri devono comunque fissare il cavo armato all'involucro della macchina usando clip rigide per prevenire danni da sferzamento.

• Protocolli di allineamento della tensione di distanza target:

  Impostare la distanza fisica monitorando l'uscita di tensione CC grezza ai terminali del sensore Proximitor con un multimetro digitale. Regolare la profondità dell'involucro M10X1 finché il multimetro non visualizza l'esatta tensione target specificata dal framework di calibrazione del loop. Questo allineamento garantisce che la punta della sonda si trovi esattamente entro il relativo intervallo di misurazione lineare, mantenendo il segnale lontano dalle zone di saturazione della tensione, sia all'estremità bassa sia a quella alta.
