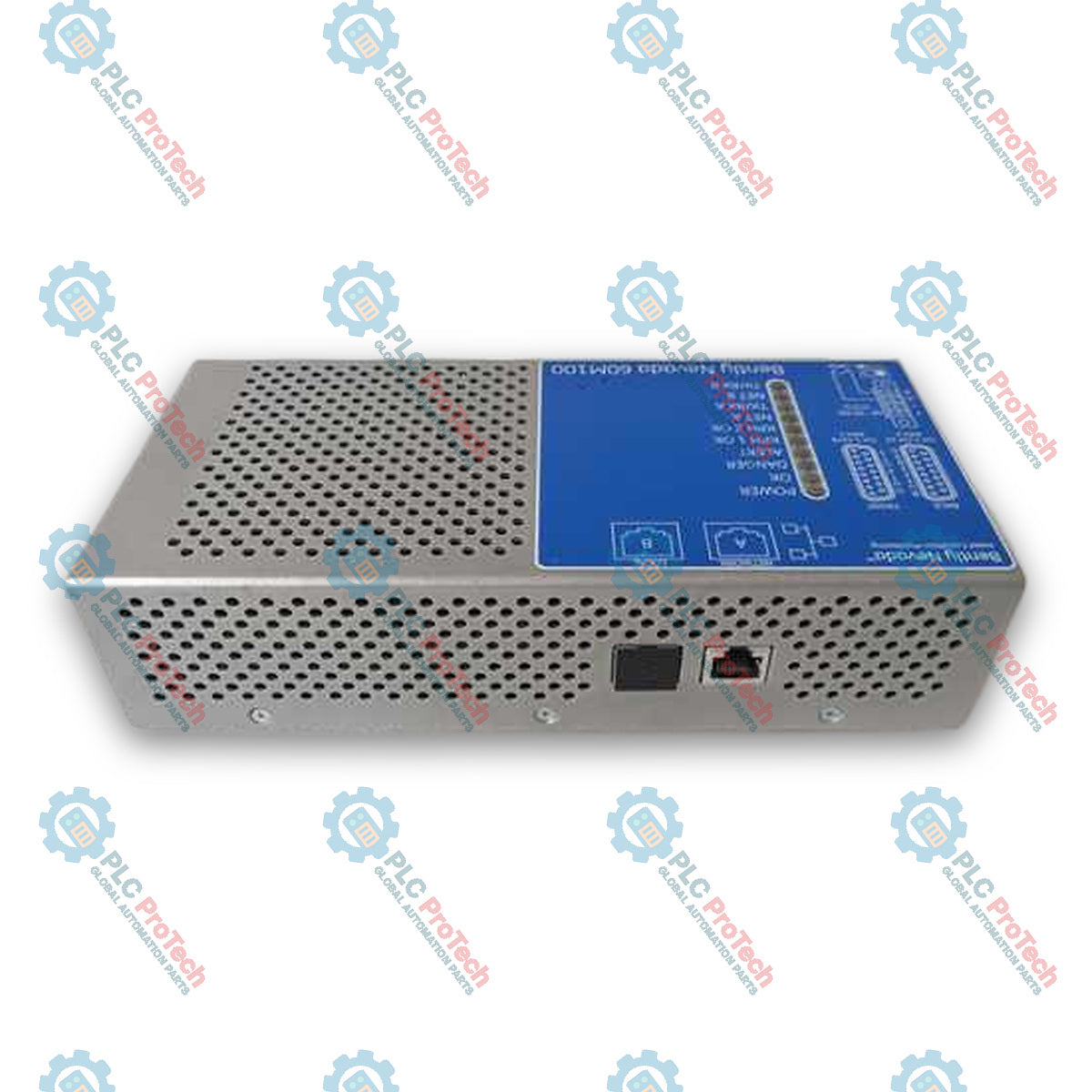

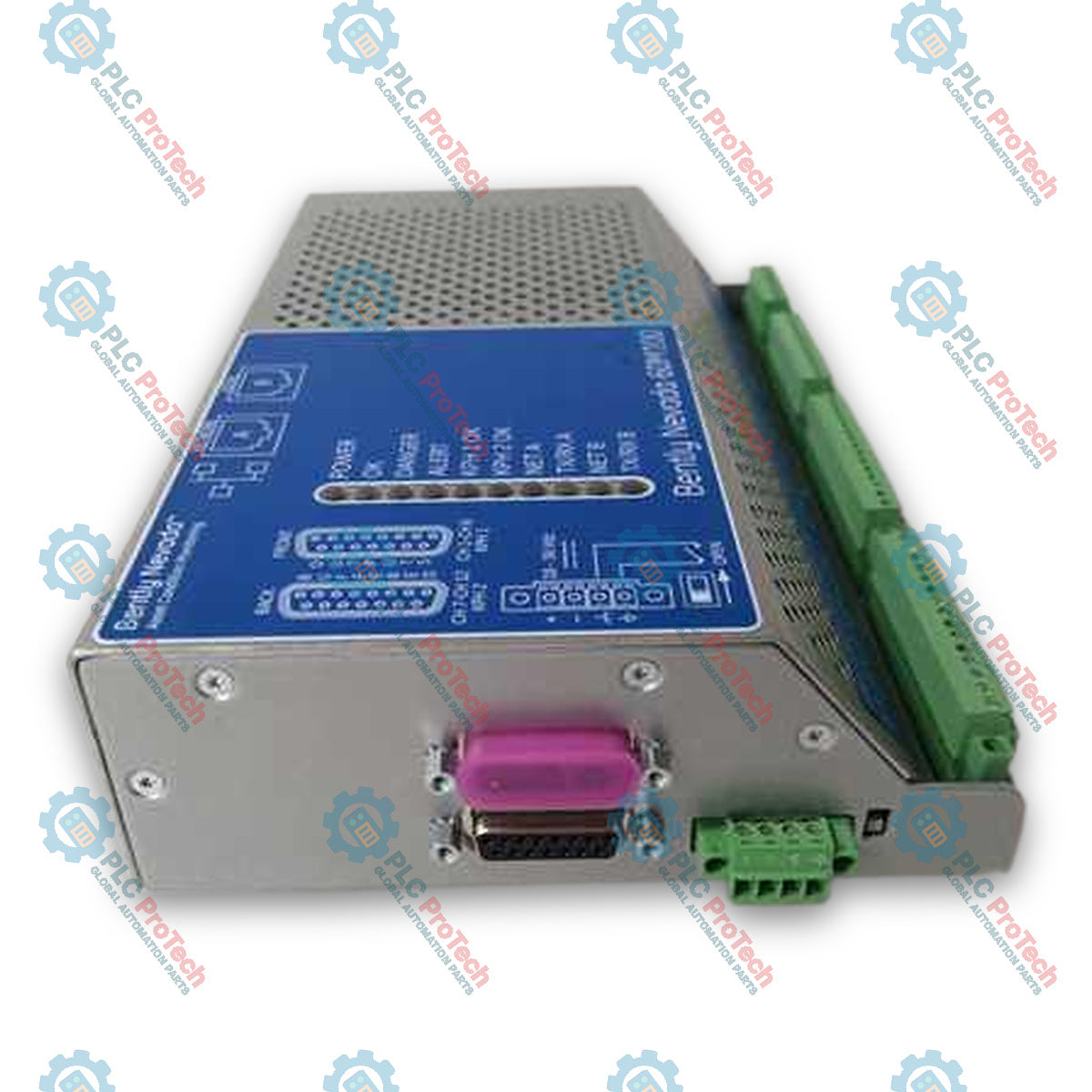

Bently Nevada 60M100-00 Monitor delle condizioni del vento

Descrizione

Il Bently Nevada 60M100-00 è un monitor delle condizioni per impianti eolici progettato per il monitoraggio continuo e permanente dei gruppi di macchine dei generatori eolici. Operando come unità compatta e robusta, il 60M100-00 elabora i segnali di ingresso dinamici e gli ingressi di velocità per rilevare i difetti della macchina con mesi di anticipo rispetto a un potenziale guasto, supportando strategie di manutenzione basate sulle condizioni.

L'unità dispone di un massimo di 12 canali di ingresso dinamici e di due ingressi per segnali di velocità Keyphasor. I canali da 1 a 10 si interfacciano con accelerometri ICP a 2 fili, mentre i canali 11 e 12 possono essere configurati per trasduttori ICP a 2 fili o sonde di prossimità a 3 fili. Il 60M100-00 integra un convertitore A/D Sigma-Delta a 24 bit, una larghezza di banda di 40 kHz e funzionalità di comunicazione digitale integrate, trasmettendo valori e stati monitorati tramite Modbus/TCP o protocolli Ethernet proprietari ai sistemi di controllo e automazione dei processi.

Caratteristiche

• Supporto per un massimo di 12 canali di ingresso per segnali dinamici e 2 ingressi di velocità Keyphasor.
• Conversione A/D Sigma-Delta a 24 bit con gamma dinamica di 110 dB e larghezza di banda da 0 a 40 kHz.
• Elaborazione del segnale per 150 variabili statiche, dati della forma d'onda ad alta risoluzione e linee di tendenza.
• Cinque modalità operative basate sui livelli di potenza del generatore (dal 25% a oltre l'85% della potenza).
• Due porte Ethernet 10/100 BaseT indipendenti, con supporto per le modalità client/server Modbus/TCP e i protocolli proprietari Adapt.wind.
• Due connettori di uscita del segnale bufferizzati DSUB a 15 pin con impedenza di uscita di 550 ohm.
• Indicazione dello stato tramite LED sul pannello frontale per Alimentazione, OK, Pericolo, Allerta, trigger Keyphasor e collegamento/attività di rete.
• Memorizzazione interna dei dati storici, con supporto fino a 2 settimane di dati in condizioni di assenza di allarmi.

Applicazioni

• Monitoraggio dell'oscillazione della torre
• Monitoraggio del cuscinetto principale
• Monitoraggio del rotore principale
• Monitoraggio del riduttore (cuscinetti interni e ingranamenti)
• Monitoraggio dei detriti
• Monitoraggio dei cuscinetti del generatore
• Monitoraggio della messa a terra del generatore

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Montaggio: Montare l'unità di monitoraggio su una guida DIN standard.
• Alimentazione: Collegare una sorgente di alimentazione CC in ingresso che fornisca tra 18 Vcc e 36 Vcc (24 Vcc nominali, dimensionata per almeno 1,7 A continui).
• Messa a terra dello chassis: Collegare il perno di terra dedicato dello chassis alla terra dell'impianto per garantire un'adeguata schermatura e la soppressione dei disturbi.
• Cablaggio dei trasduttori: Collegare gli accelerometri e le sonde di prossimità direttamente ai collegamenti della morsettiera contrassegnati da CH 1 a CH 12 e agli ingressi Keyphasor KPH 1/KPH 2, come indicato.
• Integrazione di rete: Collegare Net A alla rete locale utilizzando un cavo Ethernet CAT5 standard per il funzionamento DHCP, oppure Net B per una connessione IP statica locale diretta.
• Cablaggio diagnostico: Accedere ai segnali bufferizzati grezzi utilizzando cavi breakout DSUB a 15 pin collegati alle porte di uscita bufferizzate.

Conformità e certificazioni

• FCC: Conforme alla Parte 15 delle norme FCC.
• EMC: EN 61000-6-2, EN 61000-6-4, Direttiva EMC 2014/30/UE.
• Sicurezza elettrica: EN 61010-1, Direttiva Bassa Tensione 2014/35/UE.
• RoHS: Direttiva RoHS 2011/65/UE.
