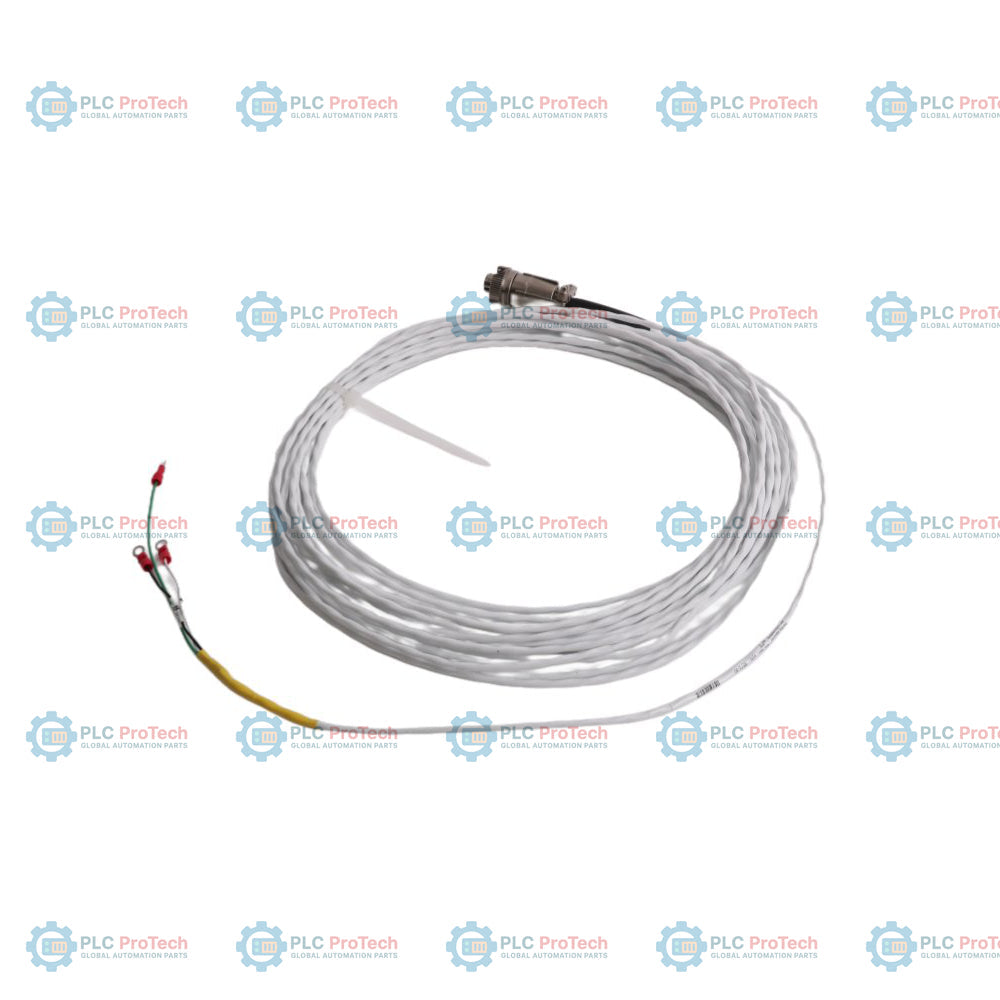

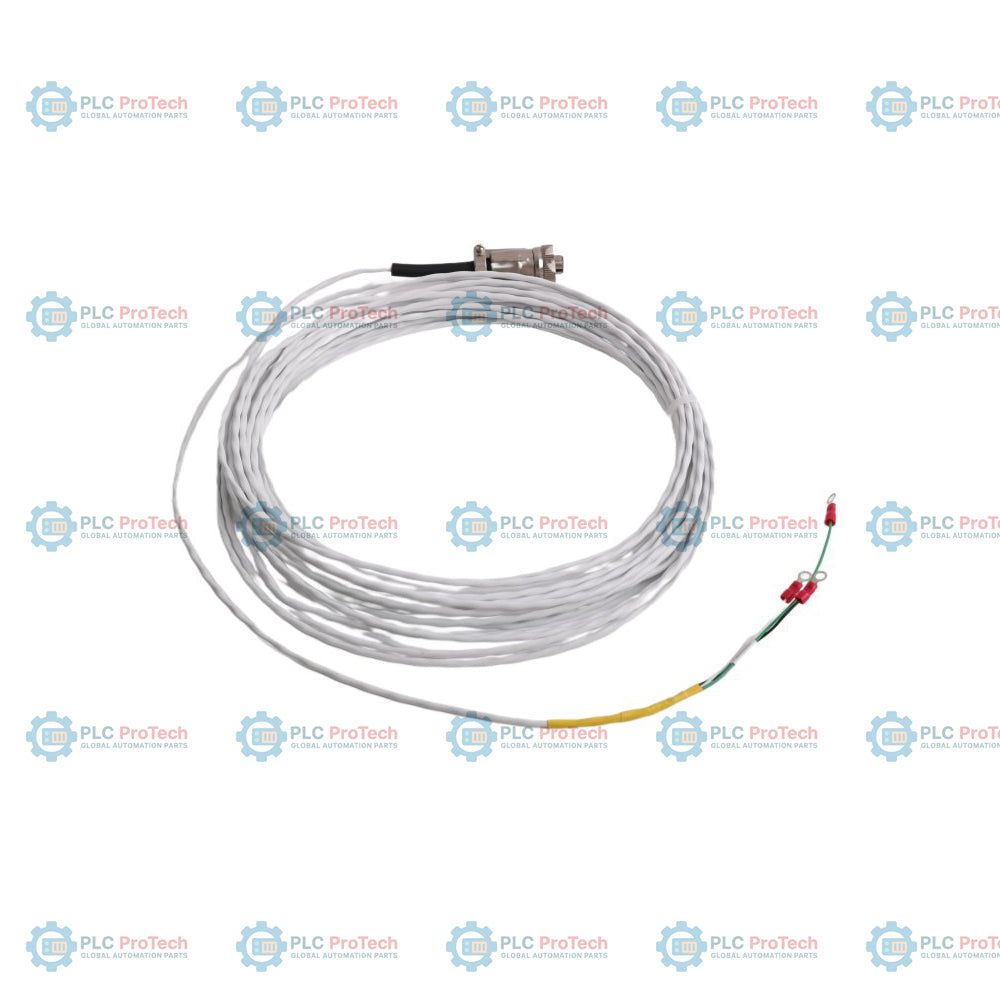

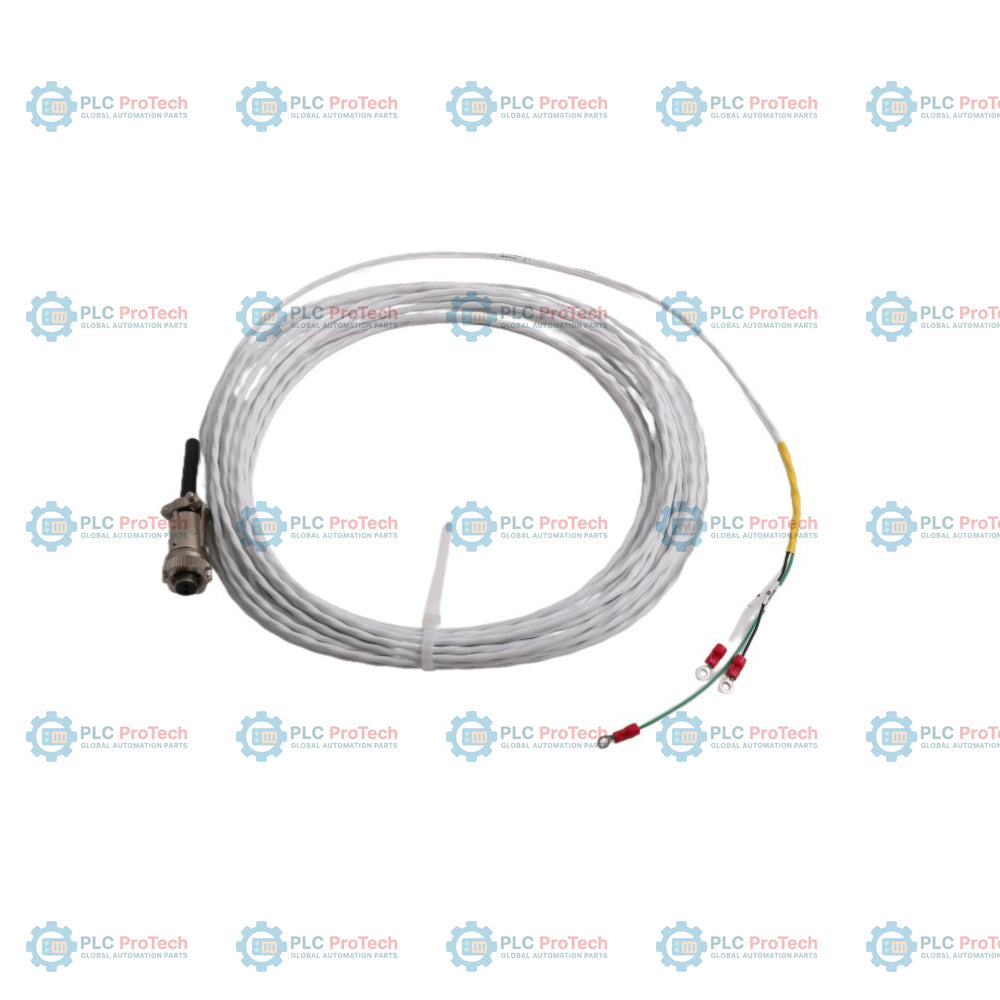

Bently Nevada 9571-17 Cavo di interconnessione

SKU 9571-17

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada
  • Product No.: 9571-17
  • Origin United States
  • Product Type: Cavo di interconnessione
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 2.0 kg
  • Dimensions: 280 mm x 280 mm x 25 mm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 9571-17 Cavo di interconnessione

Quantità

Product Description

Descrizione

Il Bently Nevada 9571-17 è un robusto gruppo cavo di interconnessione standard, ottimizzato per il monitoraggio delle condizioni dei macchinari industriali e i circuiti di rilevamento delle vibrazioni. Progettato con una configurazione a doppino intrecciato e schermato a 2 conduttori, che utilizza conduttori di alta qualità da 22 AWG, questo gruppo resistente funge da collegamento di segnale fondamentale tra trasduttori, come i sensori piezoelettrici di velocità Velomitor o accelerometri specializzati a bassa frequenza, e monitor di prossimità o delle vibrazioni. È dotato di un connettore femmina integrato a 2 prese, resistente all'umidità, sul terminale rivolto verso il sensore e di capicorda ad anello predisposti sull'interfaccia posteriore per una terminazione ordinata nell'armadio. Progettato per affrontare condizioni industriali gravose, questo cavo per strumentazione offre un'attenuazione ottimale mediante schermatura per respingere le interferenze elettromagnetiche (EMI) e le interferenze a radiofrequenza (RFI) lungo collegamenti estesi in campo. Il codice opzione 17 indica una lunghezza fissa precisa di 17 piedi (5,2 metri), per mantenere un controllo costante dell'impedenza nelle configurazioni di sistema personalizzate senza accumuli di cavo in eccesso.

Caratteristiche

  • Struttura schermata a doppino intrecciato: il design a doppio conduttore da 22 AWG riduce al minimo il diafonia induttiva e il rumore di diafonia lungo i collegamenti di segnale industriali.
  • Connessione resistente all'umidità: dotato di un connettore femmina sovrastampato a 2 prese sul terminale lato campo, per impedire l'ingresso di liquidi in ambienti umidi.
  • Capicorda del monitor preterminati: dotato di robusti capicorda ad anello sul lato dell'armadio per il collegamento diretto alle morsettiere senza necessità di crimpatura in campo.
  • Ampio intervallo termico: progettato per resistere a esposizioni continue a temperature operative comprese tra -29 degC e +121 degC.
  • Lunghezza del sistema ottimizzata: l'opzione pretagliata da 17 piedi evita l'accumulo di cavi in eccesso, garantendo al contempo il collegamento punto-punto in campo.

Applicazioni

  • Collegamento di sensori piezoelettrici di velocità Velomitor a monitor remoti di diagnostica o rack di monitoraggio continuo.
  • Sistemi di monitoraggio dei macchinari negli impianti di estrazione di petrolio e gas, nei complessi di raffinazione petrolchimica e nelle stazioni di pompaggio municipali.
  • Circuiti critici assoluti di vibrazione dell’involucro su apparecchiature rotanti ad alta velocità, grandi ventilatori di raffreddamento e pompe industriali.
  • Instradamento in campo all’interno di canaline protettive nei punti in cui forti interferenze EMI richiedono schermature di drenaggio ad alta integrità.

Informazioni per l’ordine

Codice modello Opzione di configurazione Descrizione del valore tecnico
9571 Modello del gruppo base Cavo di interconnessione standard (2 conduttori, 22 AWG, schermato)
-17 Designazione della lunghezza del cavo Lunghezza continua di 17 piedi (5,2 metri)

Specifiche tecniche

Parametro Valore della specifica
Sezione del conduttore 22 AWG (0,382 mm2)
Disposizione dei conduttori Doppino intrecciato a 2 conduttori con filo di drenaggio integrato
Estremità di collegamento in campo Connettore femmina sagomato resistente all’umidità a 2 prese
Estremità di collegamento al monitor Capicorda ad anello preinstallati
Intervallo di temperatura operativa Da -29 °C a +121 °C (da -20 °F a +250 °F)
Circuito massimo consentito del sistema 305 metri (1000 piedi) di lunghezza totale massima se abbinato al sensore approvato
Limitazioni d’uso Non utilizzare all’interno dell’alloggiamento del trasduttore di velocità 21128
Produttore Bently Nevada (una società Baker Hughes)
Paese di origine USA
Peso di spedizione (calcolato) 2,0 kg
Dimensioni della confezione (calcolate) 280 mm x 280 mm x 25 mm

Linee guida per l’installazione

AVVERTENZA CRITICA

Isolare e diseccitare completamente il circuito del sistema di monitoraggio della macchina prima di tirare, instradare o terminare il cablaggio di strumentazione. La manipolazione di segnali di campo sotto tensione in prossimità di sezioni di macchinari ad alta energia può provocare guasti pericolosi al circuito del sistema, arresti accidentali del processo o rischi di scariche elettriche.

I tecnici sul campo devono osservare rigorosamente la seguente sequenza professionale di collegamento:

1
Instradare il cavo attraverso canaline dedicate in acciaio collegate a terra, per isolare i doppini intrecciati da 22 AWG dalle linee di alimentazione dei motori ad alta tensione.
2
Ispezionare la testa femmina a 2 prese resistente all’umidità per verificare l’assenza di contaminanti, detriti o umidità prima di accoppiarla alla presa del connettore dell’alloggiamento del sensore.
3
Avvitare saldamente il gruppo filettato femmina sulla presa del sensore per creare una barriera ambientale completamente sigillata contro l’ingresso di liquidi.
4
Collegare saldamente i capicorda ad anello posteriori ai morsetti all’interno dell’armadio del pannello, ancorando il filo di schermatura al punto di messa a terra strumentale designato.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Qual è la dimensione fisica e la struttura dei fili utilizzata all'interno di questo cavo?
L'assemblaggio del conduttore è costituito da una coppia twistata e schermata a 2 conduttori, con conduttori in rame da 22 AWG (0.382 mm2). Include un filo di drenaggio integrato per consentire percorsi di messa a terra continui attraverso il circuito della strumentazione.
Questo cavo di interconnessione può essere utilizzato con qualsiasi sensore di velocità?
Questo cavo è progettato per trasduttori standard, come i sensori piezoelettrici di velocità Velomitor. Tuttavia, non è espressamente compatibile con il cablaggio interno all'interno dell'alloggiamento del trasduttore di velocità 21128.
Qual è il limite di temperatura operativa continua per questo assemblaggio?
L'intervallo termico operativo continuo è compreso tra -29 degC e +121 degC (da -20 degF a +250 degF), rendendolo adatto ai normali ambienti dei carter delle macchine.
Come viene gestito il filo di drenaggio della schermatura durante la terminazione multipunto?
Per evitare che pericolosi anelli di massa interferiscano con il segnale di vibrazione, il filo di drenaggio della schermatura deve essere collegato in modo ordinato a una sola estremità, in genere al monitor della strumentazione o alla barra comune di messa a terra del quadro.
