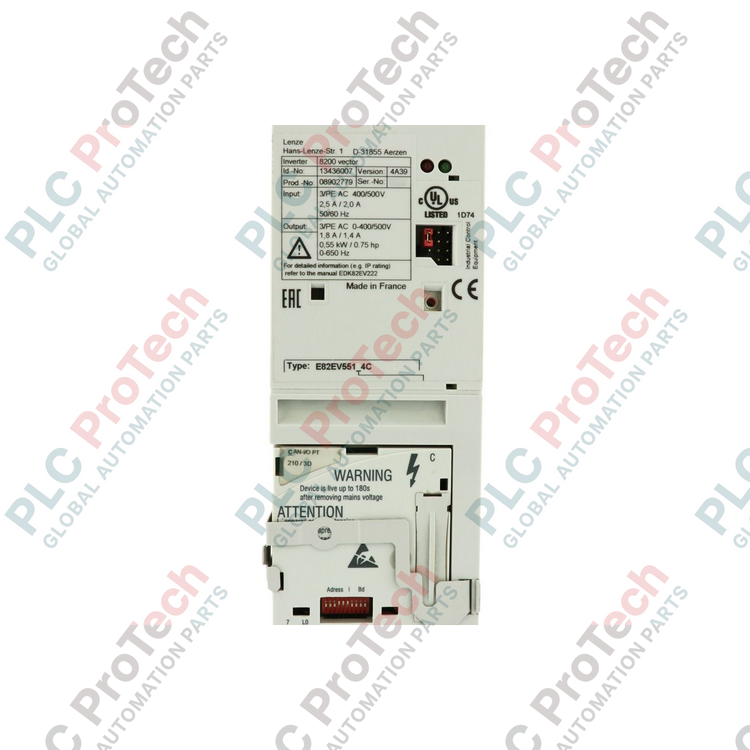

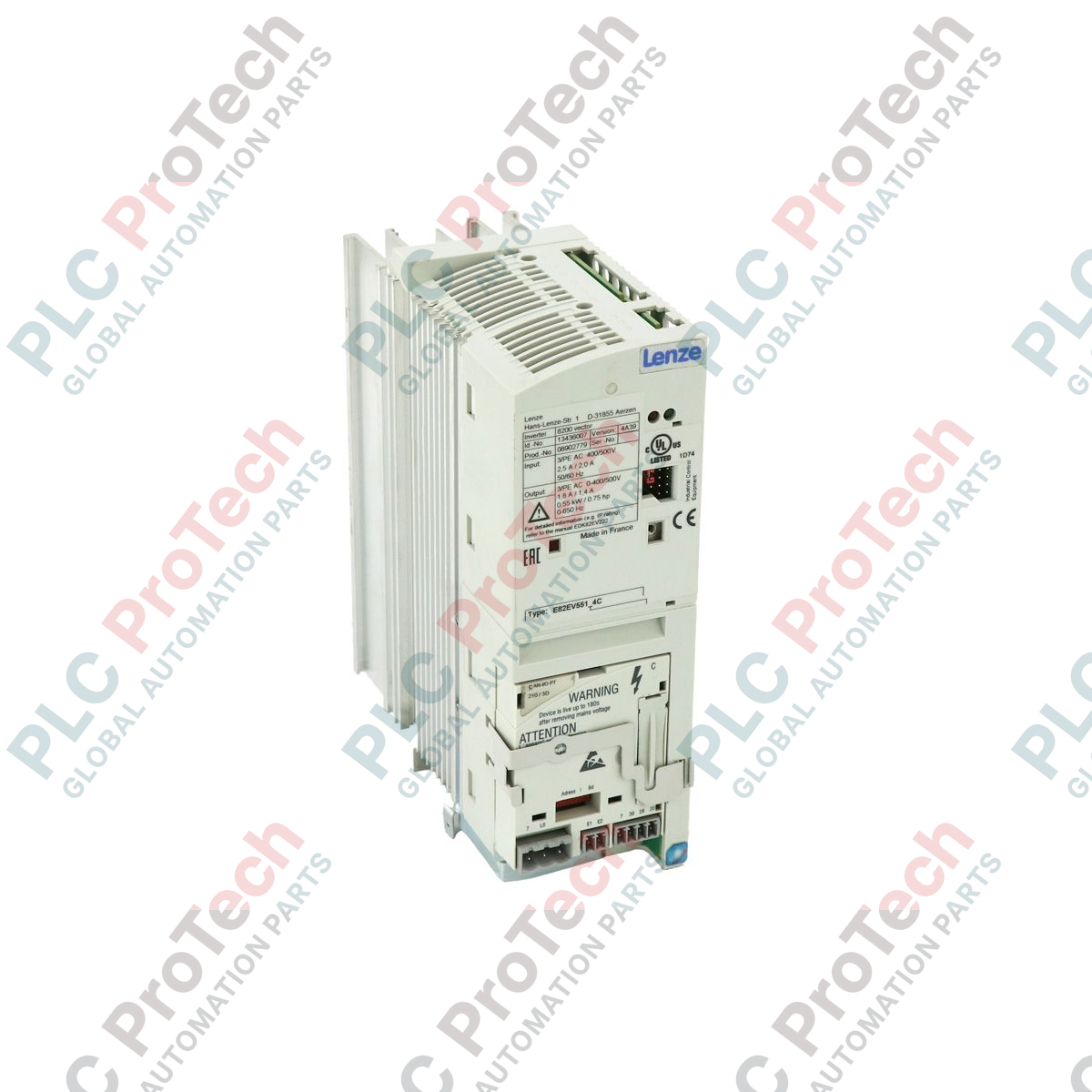

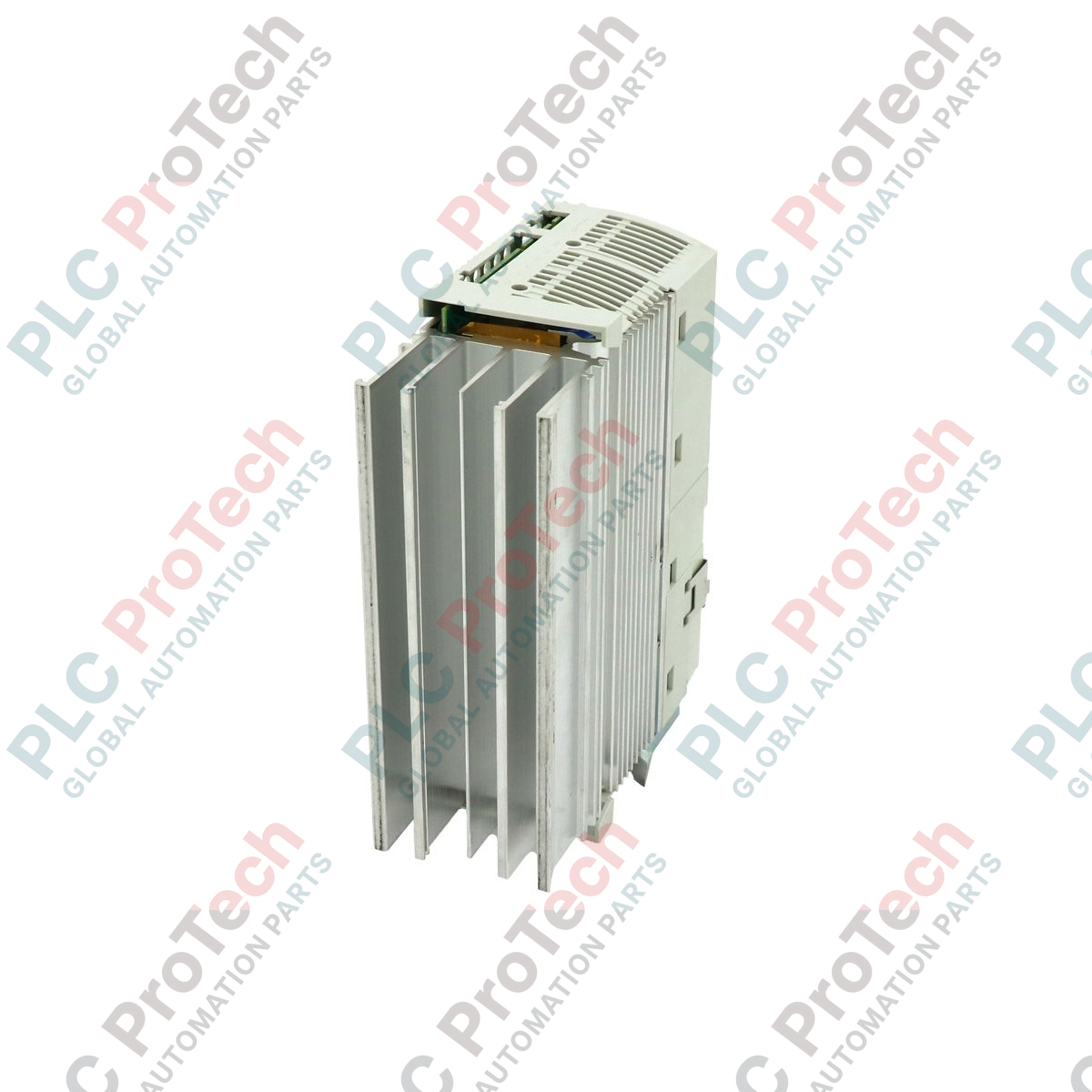

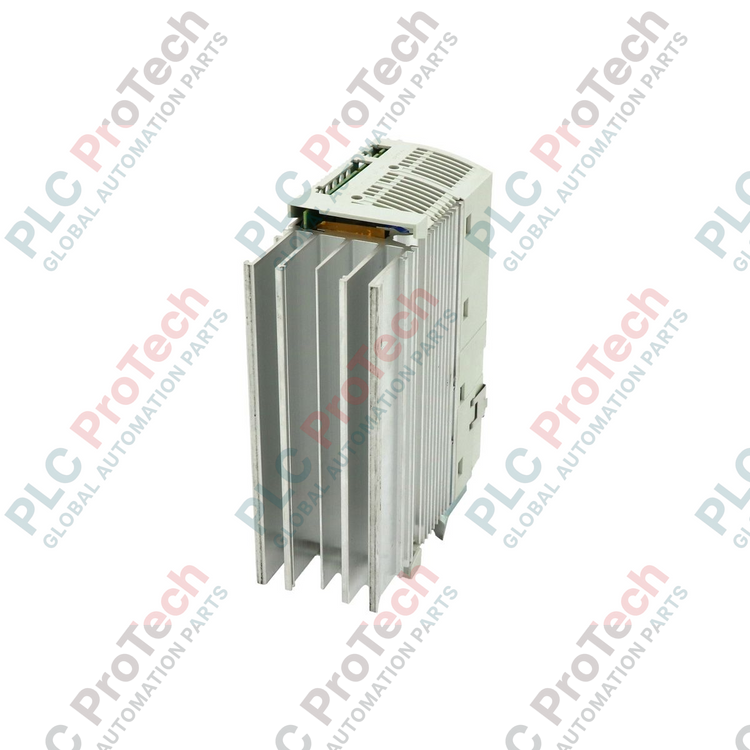

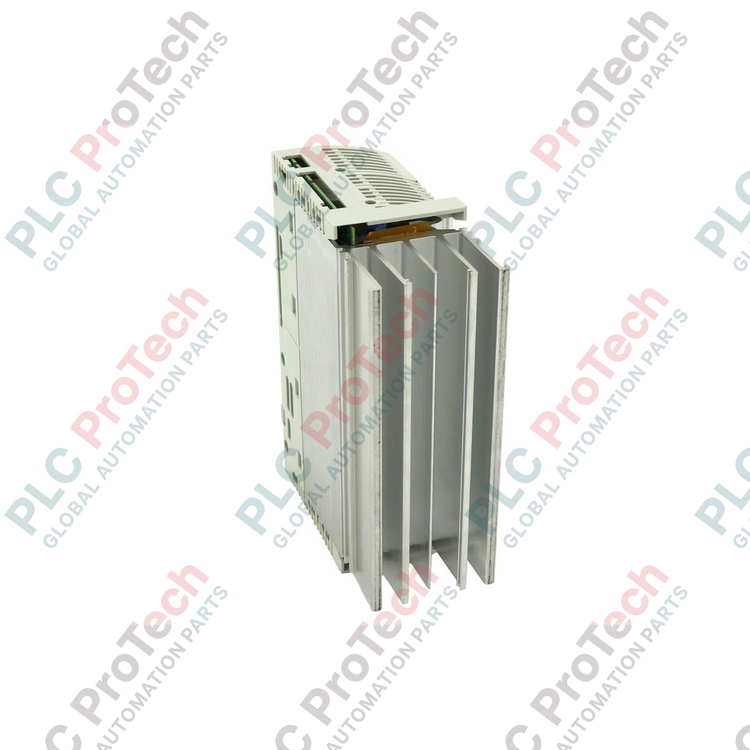

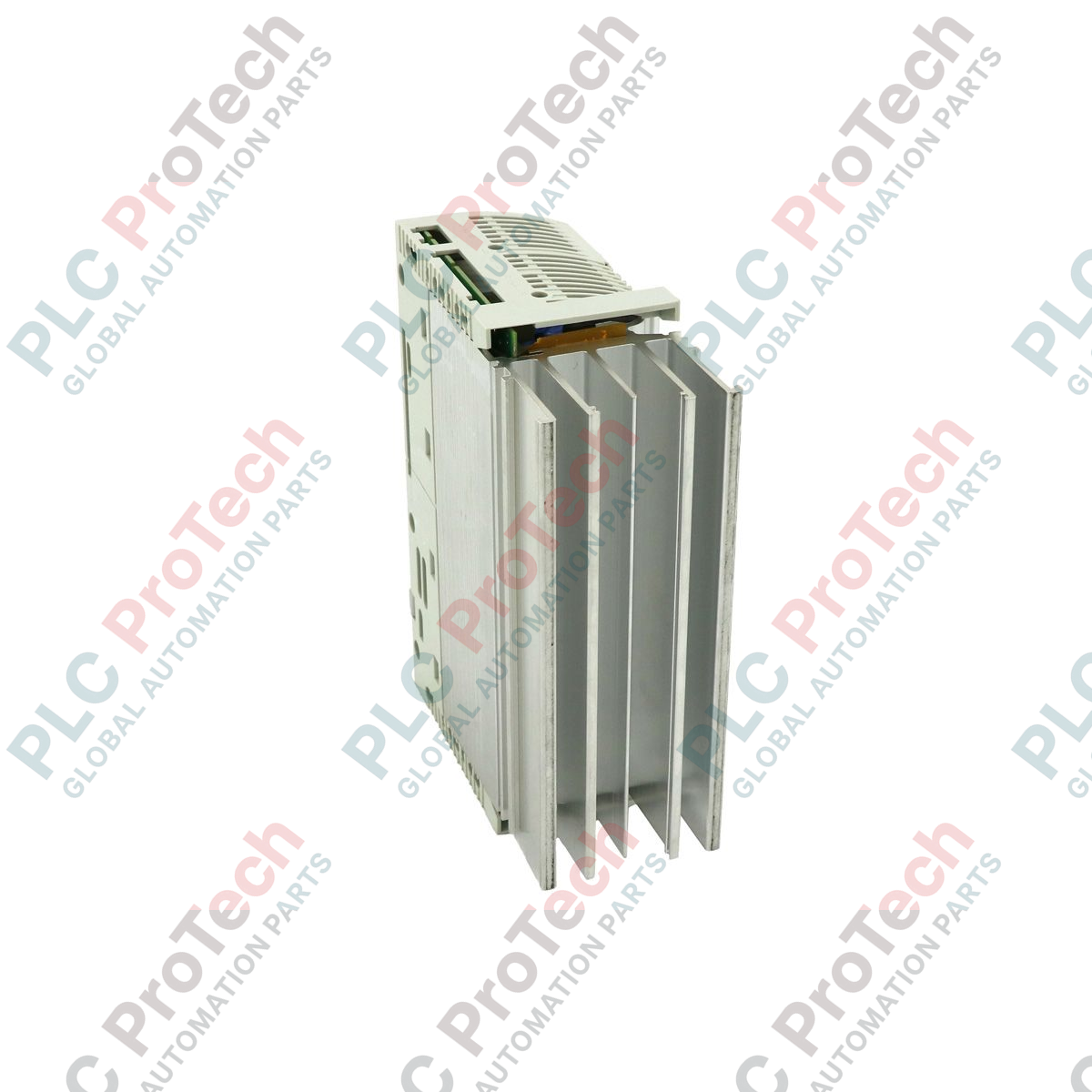

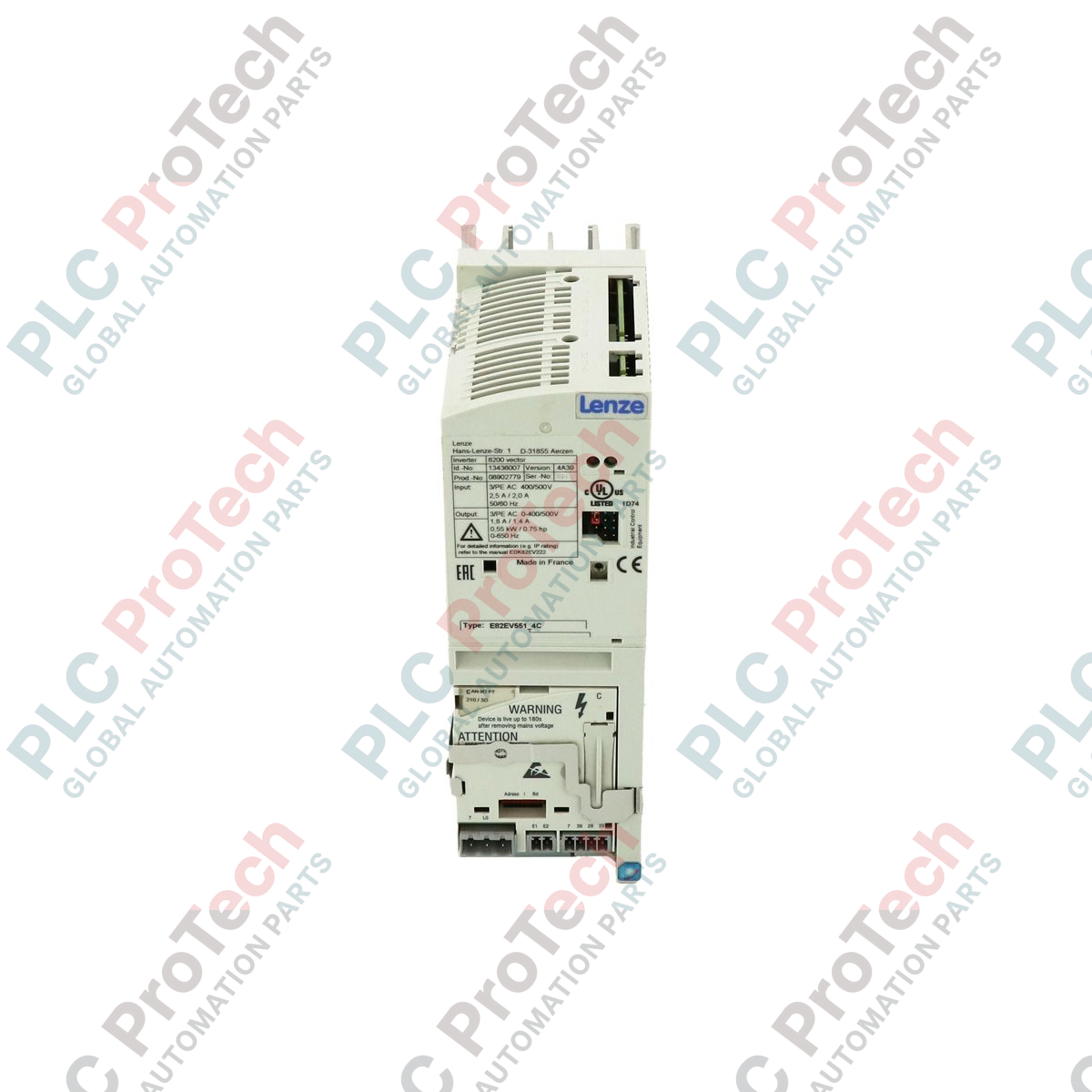

E82EV551_4C Lenze Inverter di frequenza vettoriale serie 8200 da 0.55 kW

Panoramica del prodotto

 E82EV551_4C (E82EV551_4C) è un inverter di frequenza vettoriale ad alta precisione della serie Lenze 8200, progettato per fornire un controllo dinamico della velocità e della coppia per motori asincroni trifase. Con una potenza nominale di 0,55 kW, questo azionamento è un componente standard per applicazioni B2B a bassa potenza, come piccoli sistemi di trasporto, pompe dosatrici e apparecchiature automatizzate da laboratorio.  E82EV551_4C è progettato per collegamenti alla rete trifase da 400 a 500 V e appartiene alla variante "Senza soppressione delle interferenze", rendendolo una scelta ideale per l'installazione in quadri elettrici che utilizzano un filtro EMC centralizzato per l'intero sistema. Sebbene la serie 8200 abbia raggiunto la fase di dismissione nel 2017, questo azionamento di progettazione tedesca rimane una soluzione altamente affidabile ed economica per la manutenzione e l'ottimizzazione di infrastrutture industriali obsolete in cui sono richiesti un controllo vettoriale ad alta risoluzione e dimensioni compatte.

Configurazione tecnica

E82EV551_4C (catalogato anche come E82EV551K4C) è progettato per l'integrazione in quadri con ingombro ridotto, con un telaio sottile largo 7,60 cm e un peso totale di 1,00 kg. L'unità utilizza un controllo vettoriale sensorless per mantenere un'eccellente stabilità della velocità e un'elevata coppia di avviamento, garantendo una regolazione precisa del motore anche in condizioni di carico variabili. Il design hardware modulare include uno slot AIF (Automation Interface) standard, che consente l'aggiunta rapida di moduli di comunicazione fieldbus (come CAN, PROFIBUS o RS485) o di espansioni I/O locali. Lo stadio di potenza è progettato per il funzionamento a 400/500 V e include una logica di protezione completa contro sovratensioni, guasti a terra e sovraccarichi termici del motore, garantendo la robustezza necessaria per il funzionamento continuo in linee professionali di produzione e lavorazione.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio di utilizzare la versione "Senza soppressione delle interferenze"?

Questa versione non dispone di un filtro di rete interno, riducendo significativamente il calore generato internamente e la corrente di dispersione dell'azionamento. È progettata specificamente per sistemi in cui un filtro esterno centralizzato gestisce l'EMC di più dispositivi o per l'uso in ambienti industriali in cui sono presenti interruttori differenziali ad alta sensibilità.

È possibile utilizzare E82EV551_4C per il posizionamento ad alta precisione?

Sebbene la serie 8200 sia principalmente un inverter di frequenza per il controllo della velocità, le sue capacità di controllo vettoriale consentono una regolazione molto precisa della velocità. Per il posizionamento ad alta precisione o la sincronizzazione di camme multiasse, sono generalmente consigliate la serie Lenze 9300 o la serie i950 più recente.

Come posso trasferire i parametri da un'unità guasta a un nuovo E82EV551_4C?

I parametri possono essere trasferiti facilmente utilizzando la funzione di copia del modulo tastiera EMZ8201BB a innesto o tramite un collegamento a un PC con il software Lenze Global Drive Control (GDC). In questo modo l'azionamento sostitutivo corrisponde perfettamente alle curve di coppia e velocità del motore originale.

Quali sono le temperature operative consigliate per questo azionamento da 0,55 kW?

L'azionamento è generalmente predisposto per il funzionamento tra 0 e 45 gradi Celsius senza riduzione della potenza. Per le installazioni in ambienti più caldi, assicurarsi che all'interno del quadro elettrico sia presente una ventilazione forzata adeguata per evitare l'intervento della protezione termica.

Guida all'ingegneria e all'installazione

Per  E82EV551_4C è obbligatorio il montaggio in posizione verticale su una piastra posteriore metallica collegata a terra, per garantire un raffreddamento efficace tramite il dissipatore interno. Mantenere uno spazio libero minimo di 100 mm sopra e sotto l'unità per assicurare un flusso d'aria senza ostacoli. Poiché questo modello non include la soppressione EMC interna, è obbligatorio utilizzare cavi motore schermati per evitare che il rumore elettromagnetico interferisca con i sensori o i controller vicini; collegare la schermatura alla piastra EMC dell'inverter utilizzando fascette a 360 gradi. Durante la messa in servizio, utilizzare la funzione "Sintonizzazione automatica" per identificare i parametri elettrici del motore; questo passaggio è essenziale per garantire che l'algoritmo di controllo vettoriale fornisca la massima efficienza e stabilità della coppia alla potenza nominale di 0,55 kW.
