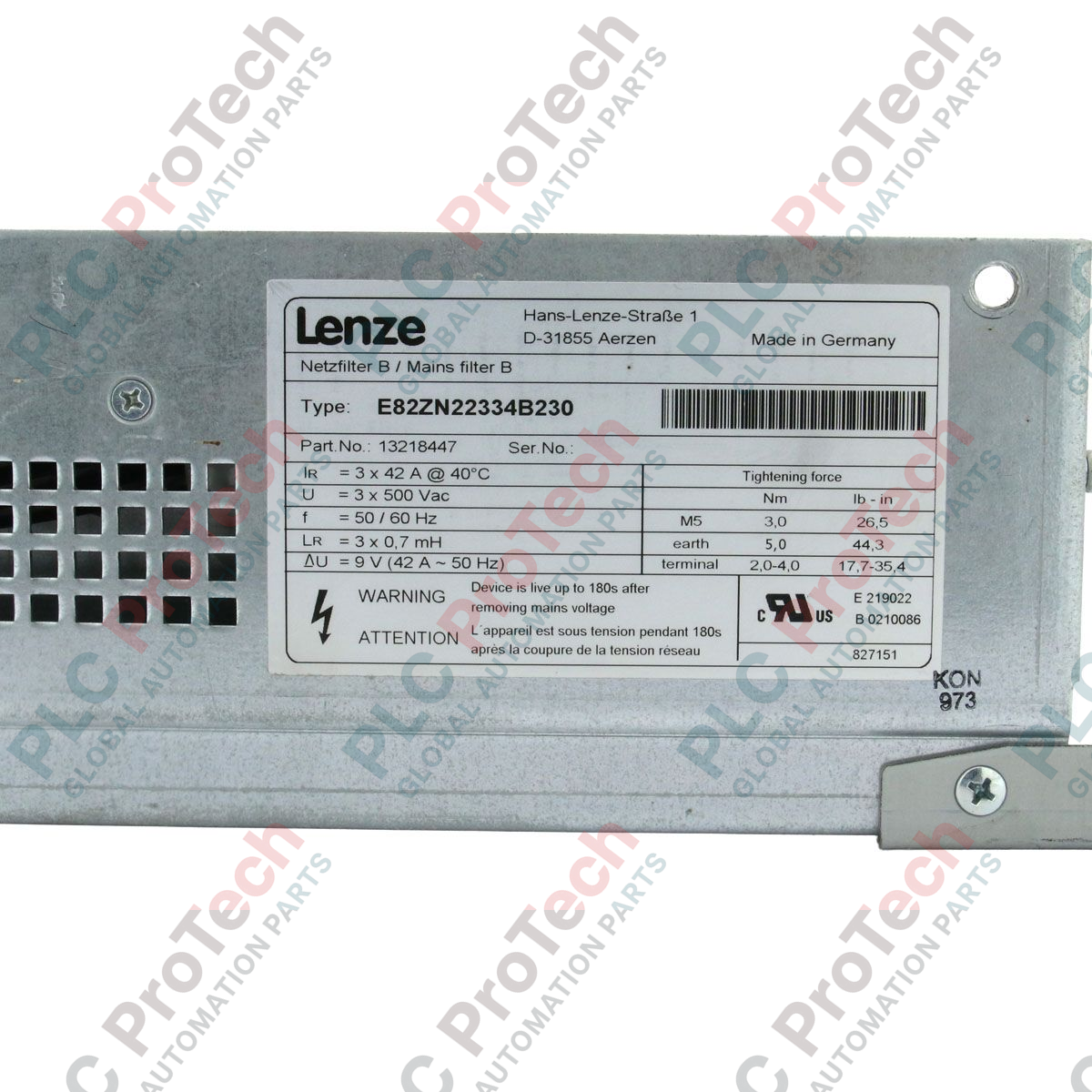

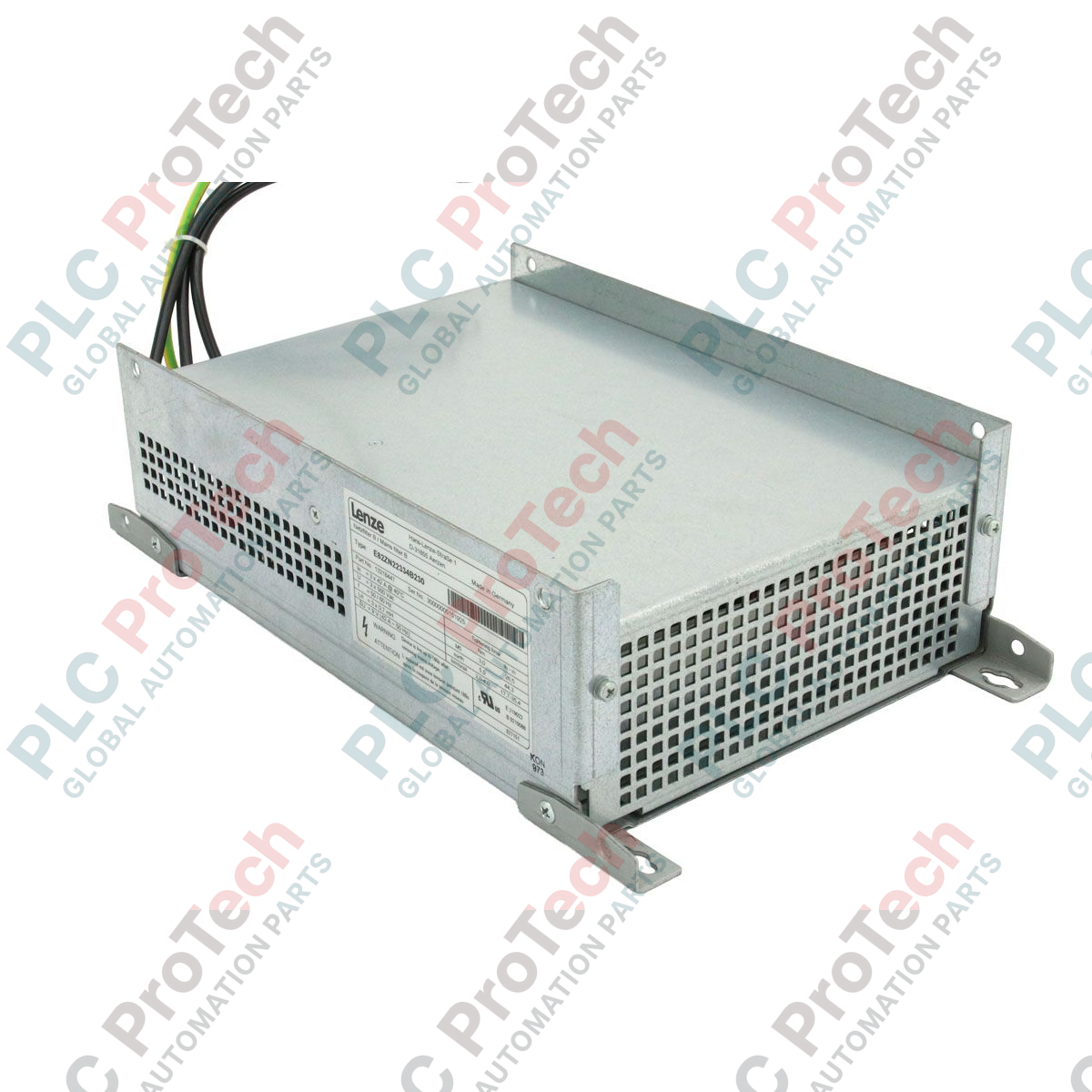

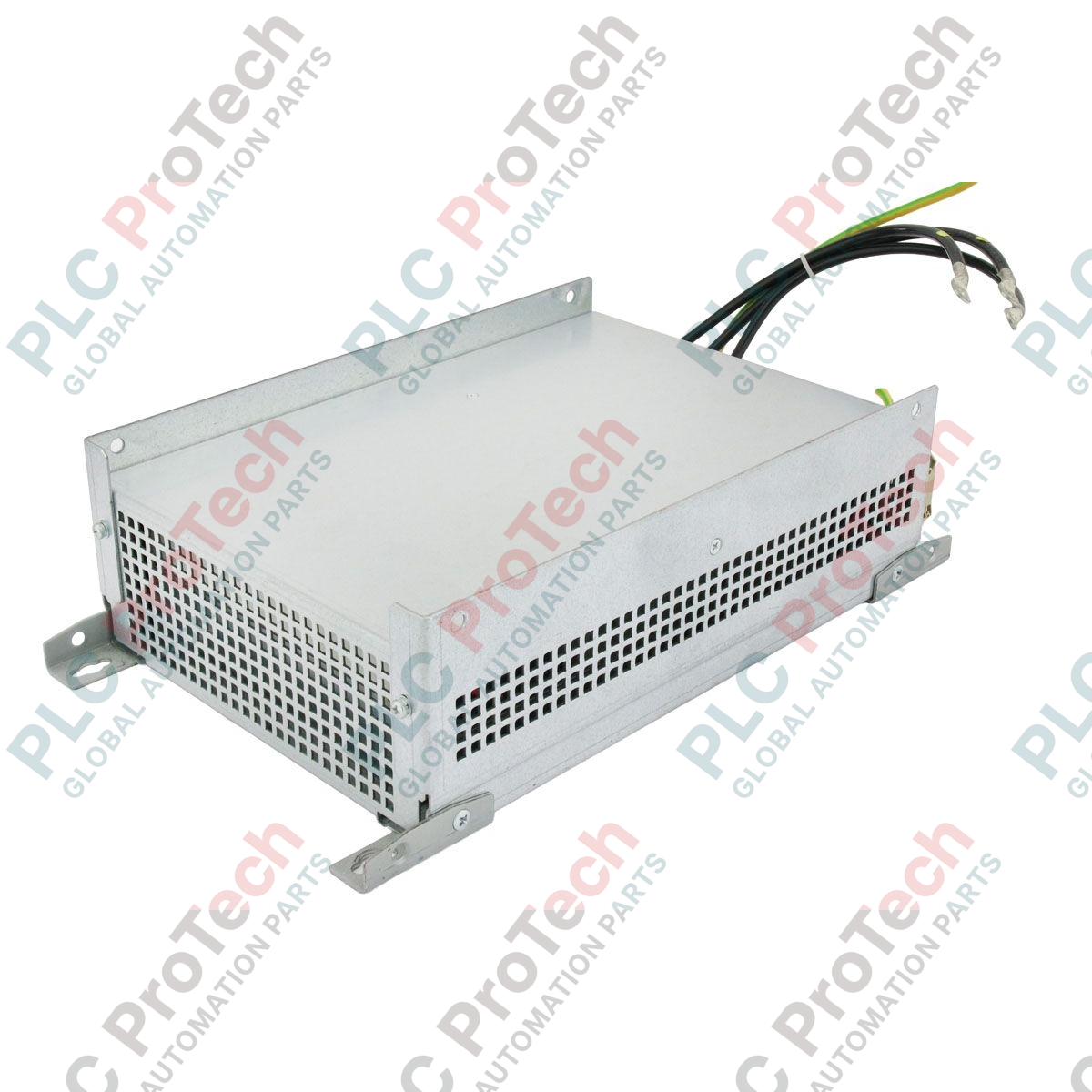

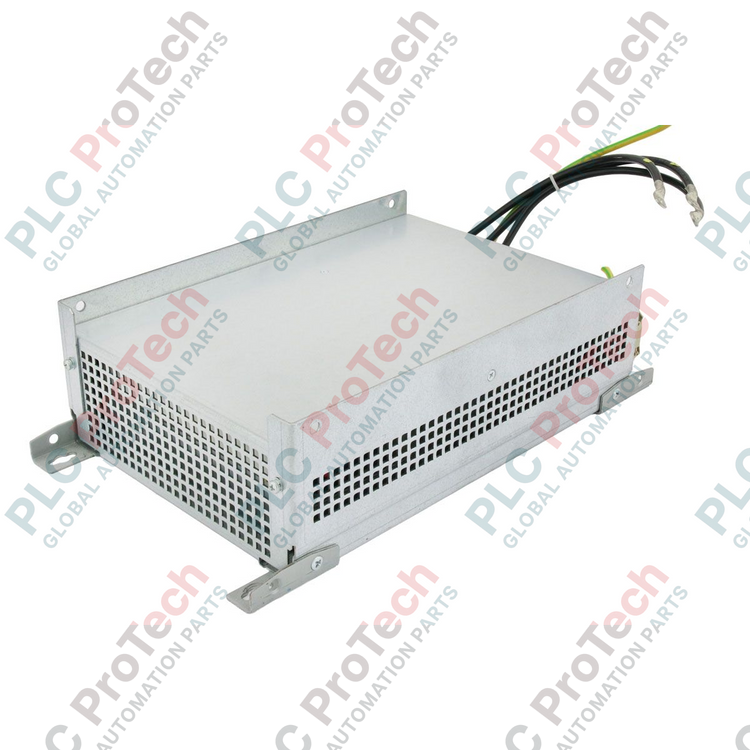

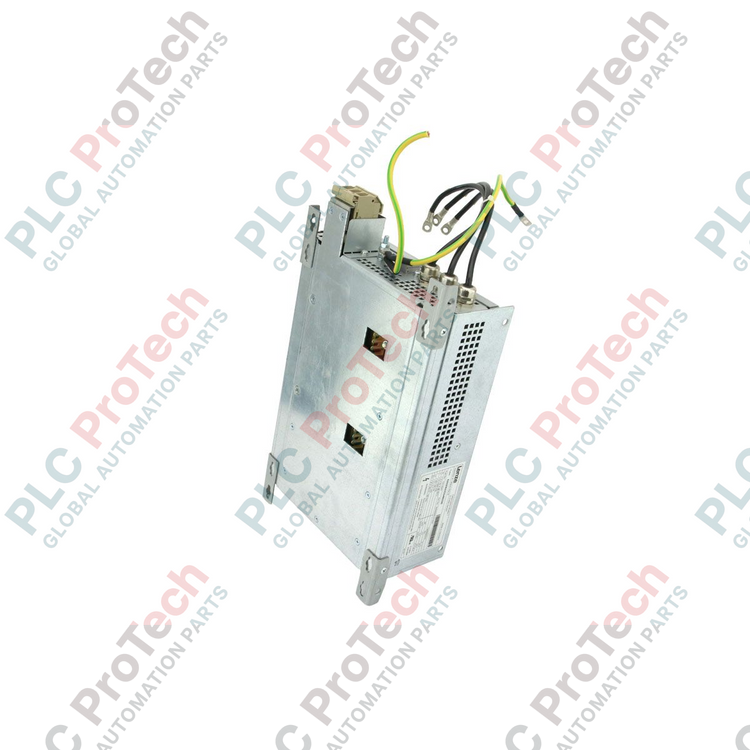

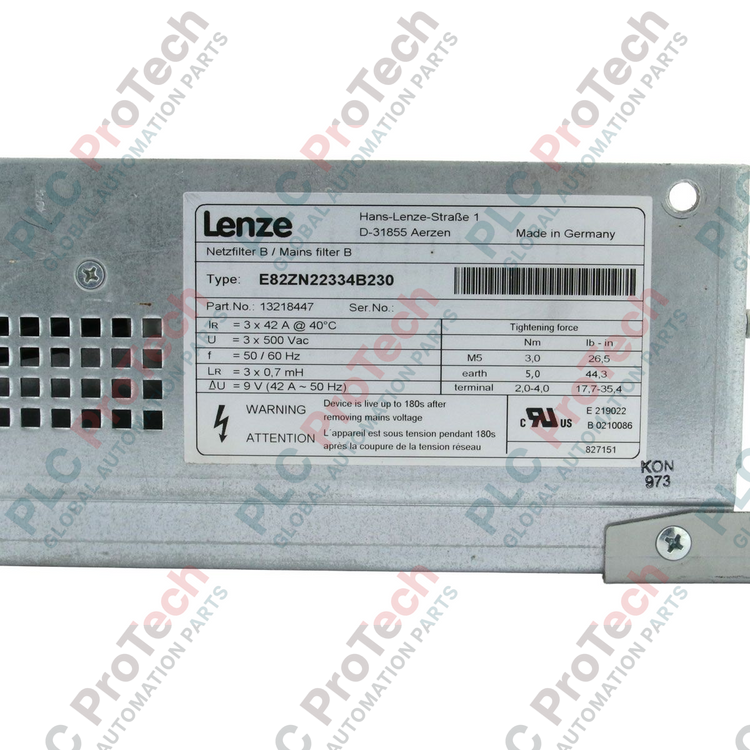

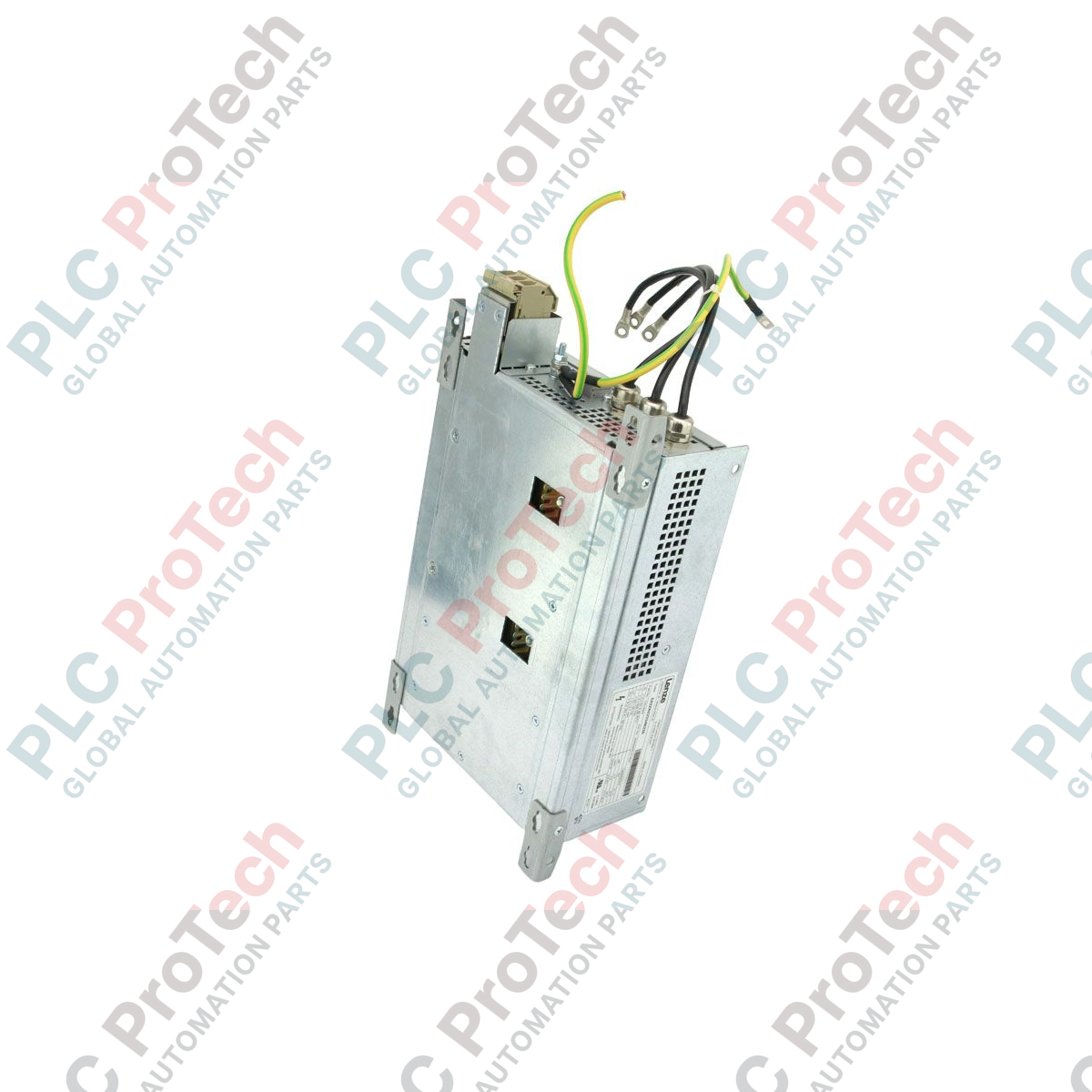

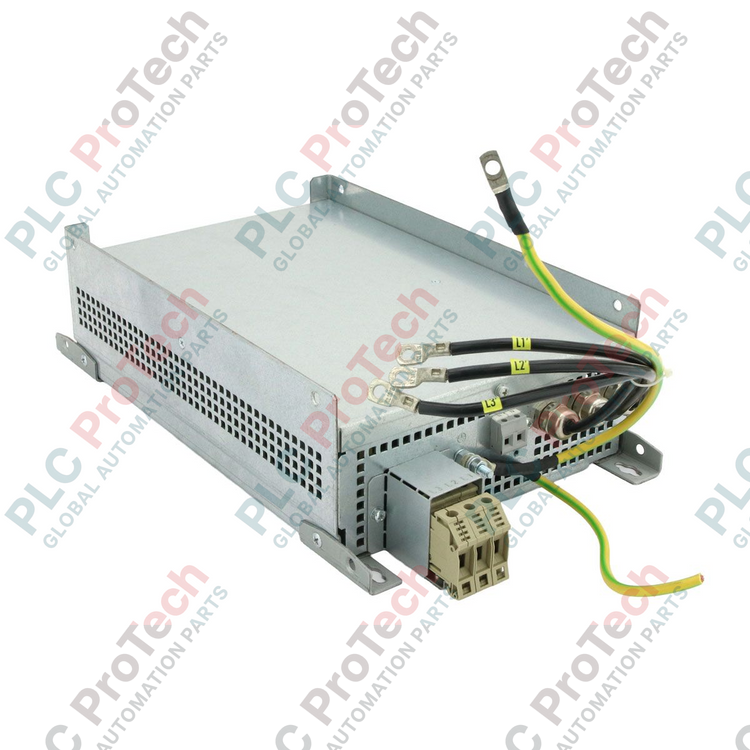

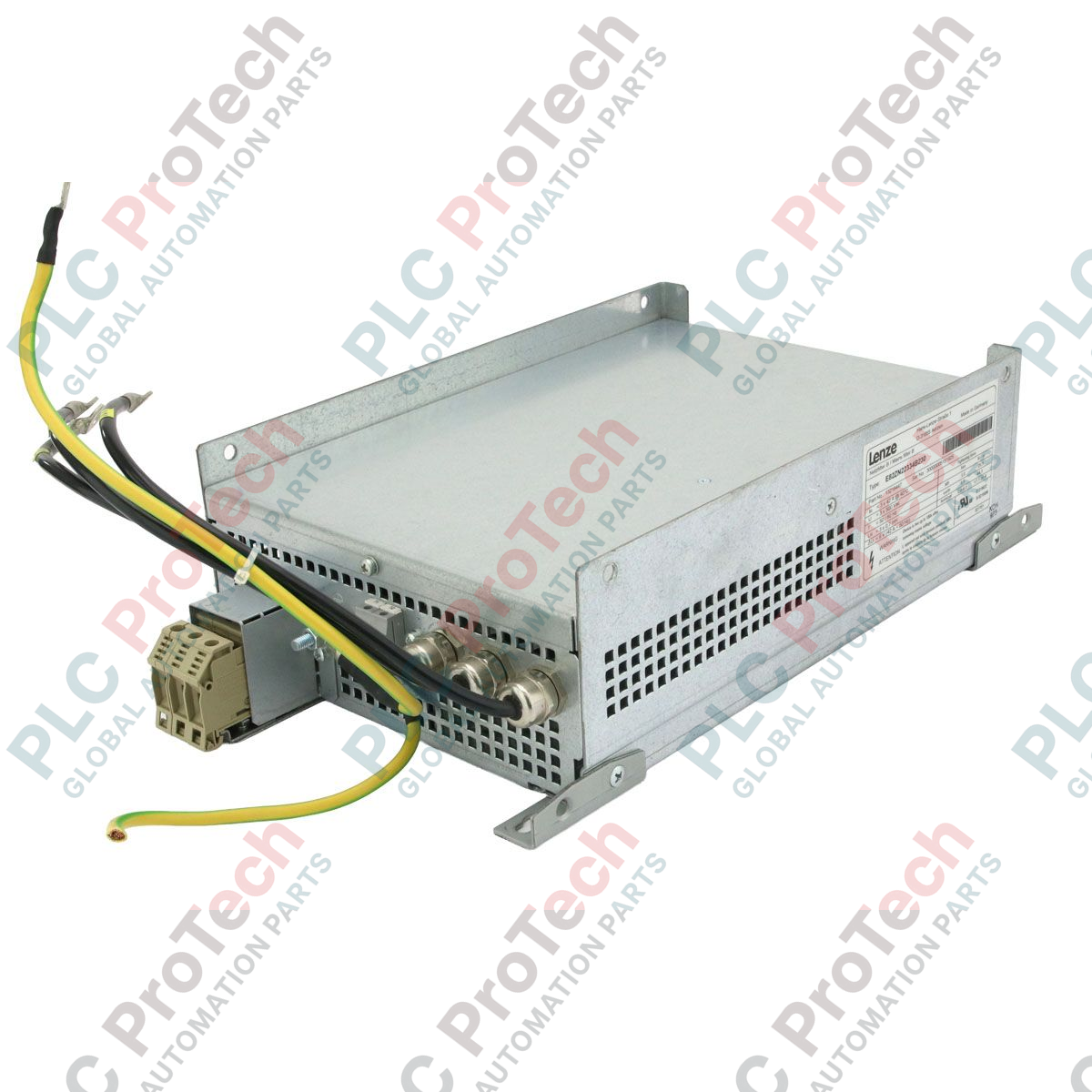

E82ZN22334B230 Filtro di rete trifase Lenze serie 8200 da 42A

Panoramica del prodotto

Il E82ZN22334B230 (E82ZN22334B230) è un filtro EMC industriale ad alta capacità, progettato specificamente per gli inverter di frequenza della serie 8200 di Lenze. Questo filtro di rete trifase da 42 A, tipo B, è un componente fondamentale per sopprimere le interferenze elettromagnetiche (EMI) e le emissioni condotte verso la rete elettrica, garantendo la conformità dell'impianto alle rigorose direttive EMC. In settori industriali pesanti come la produzione automatizzata, la movimentazione dei materiali e il controllo delle pompe, questo filtro protegge la logica di controllo sensibile di PLC e DCS dal rumore ad alta frequenza generato dall'elettronica di potenza dell'inverter. Integrando questo componente di progettazione tedesca, gli operatori migliorano significativamente la disponibilità del sistema e prevengono il comportamento anomalo dei sensori periferici e dei moduli di comunicazione, che si verifica spesso in ambienti elettricamente rumorosi.

Configurazione tecnica

Il E82ZN22334B230 utilizza una robusta rete passiva LC ottimizzata per reti CA trifase fino a 500 V. In quanto variante "Filter B", è progettato per soddisfare i limiti di interferenza di Classe B (EN 55011), consentendo l'uso di cavi motore più lunghi mantenendo bassi livelli di emissione. La sua architettura hardware è realizzata per resistere alle sollecitazioni termiche ed elettriche del funzionamento continuo a 50/60 Hz con carichi di corrente elevati. L'unità dispone di morsettiere per impieghi gravosi, per un cablaggio sicuro, e di una piastra di messa a terra a bassa impedenza, per garantire la massima attenuazione del rumore di modo comune e di modo differenziale. Sebbene questa gamma di prodotti sia entrata nella fase di dismissione, la sua affidabilità comprovata rimane un punto di riferimento per la manutenzione e l'ammodernamento dei sistemi di movimentazione esistenti della serie 8200.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza principale tra Filter A e Filter B nella serie Lenze?

Il Filter B, come l'E82ZN22334B230, offre livelli di soppressione superiori rispetto al Filter A. È necessario per le applicazioni che devono soddisfare standard EMC residenziali o per l'industria leggera più rigorosi oppure quando si utilizzano cavi motore schermati eccezionalmente lunghi.

Questo filtro richiede un orientamento di montaggio specifico per il raffreddamento?

Sì. A causa della sua massa di 12.64 kg e della dissipazione di potenza interna, il filtro deve essere montato verticalmente. Ciò consente alla convezione naturale di allontanare il calore dagli induttori interni, assicurando che il componente non superi i propri limiti termici durante il funzionamento con picchi di 42 A.

Questo filtro è compatibile con inverter di altre marche?

Sebbene sia stato progettato tecnicamente per la serie 8200, può funzionare con altri azionamenti trifase, a condizione che non vengano superati i valori nominali di tensione (500 VAC) e corrente (42 A). Tuttavia, l'attenuazione ottimale è garantita solo quando viene abbinato all'architettura dell'inverter Lenze corrispondente.

Guida all'ingegneria e all'installazione

Per una soppressione efficace delle EMI, l' E82ZN22334B230 deve essere installato il più vicino possibile all'ingresso di potenza dell'inverter. Utilizzare una piastra di montaggio metallica con la vernice rimossa nei punti di contatto, per garantire una connessione a bassa impedenza e ad alta frequenza tra l'alloggiamento del filtro e la messa a terra dell'armadio. La messa a terra tramite un semplice cavo verde/giallo (pigtail) è insufficiente per il rumore ad alta frequenza; utilizzare invece trecce piatte in rame per ottenere i migliori risultati. Assicurarsi che le linee di alimentazione in ingresso e le linee di uscita filtrate siano fisicamente separate all'interno dell'armadio, per prevenire il "crosstalk", ovvero l'accoppiamento del rumore dalla linea di ingresso sporca alla linea di uscita pulita. Nelle applicazioni soggette a forti vibrazioni, ispezionare regolarmente i collegamenti dei morsetti e serrare nuovamente alla coppia indicata dal produttore, per prevenire il surriscaldamento resistivo causato da contatti allentati.
