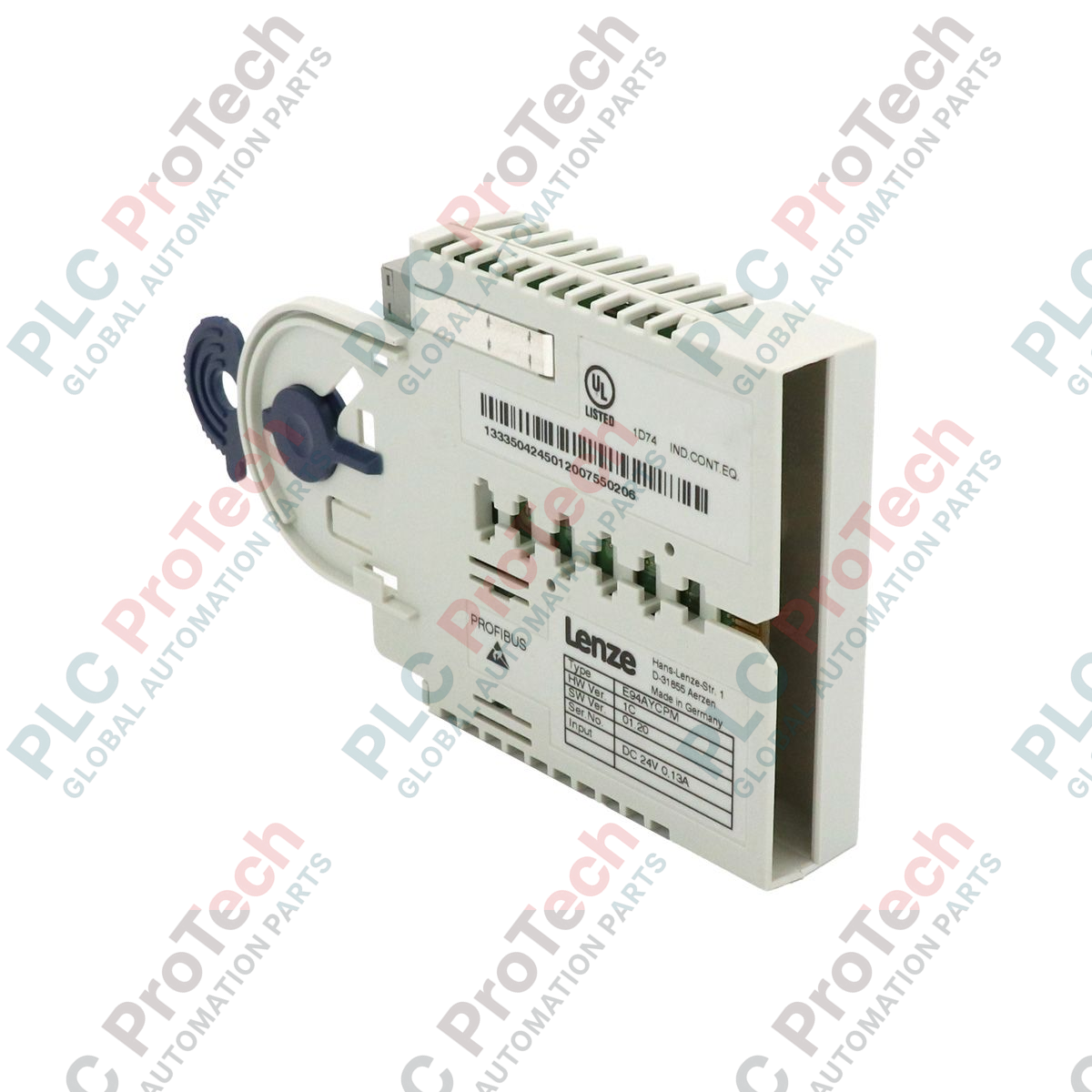

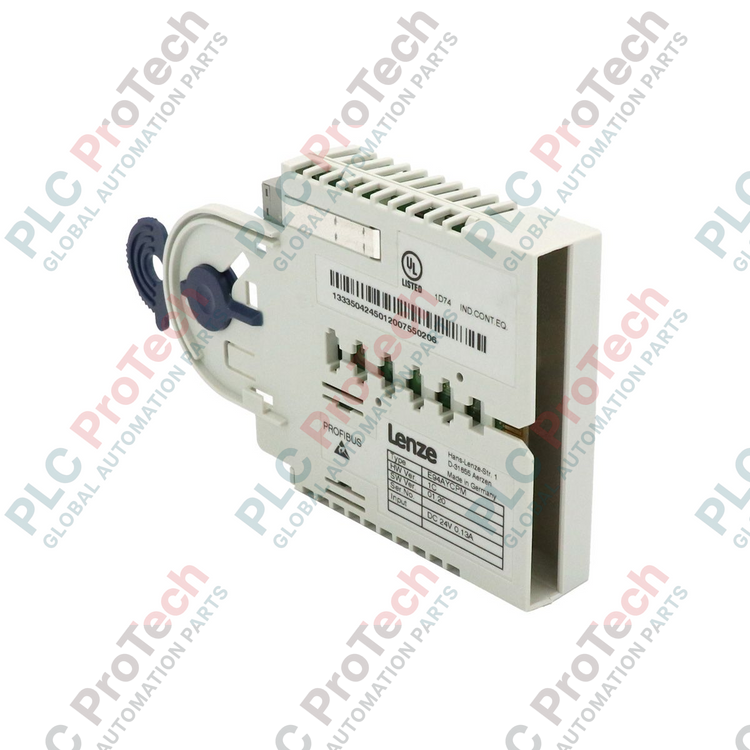

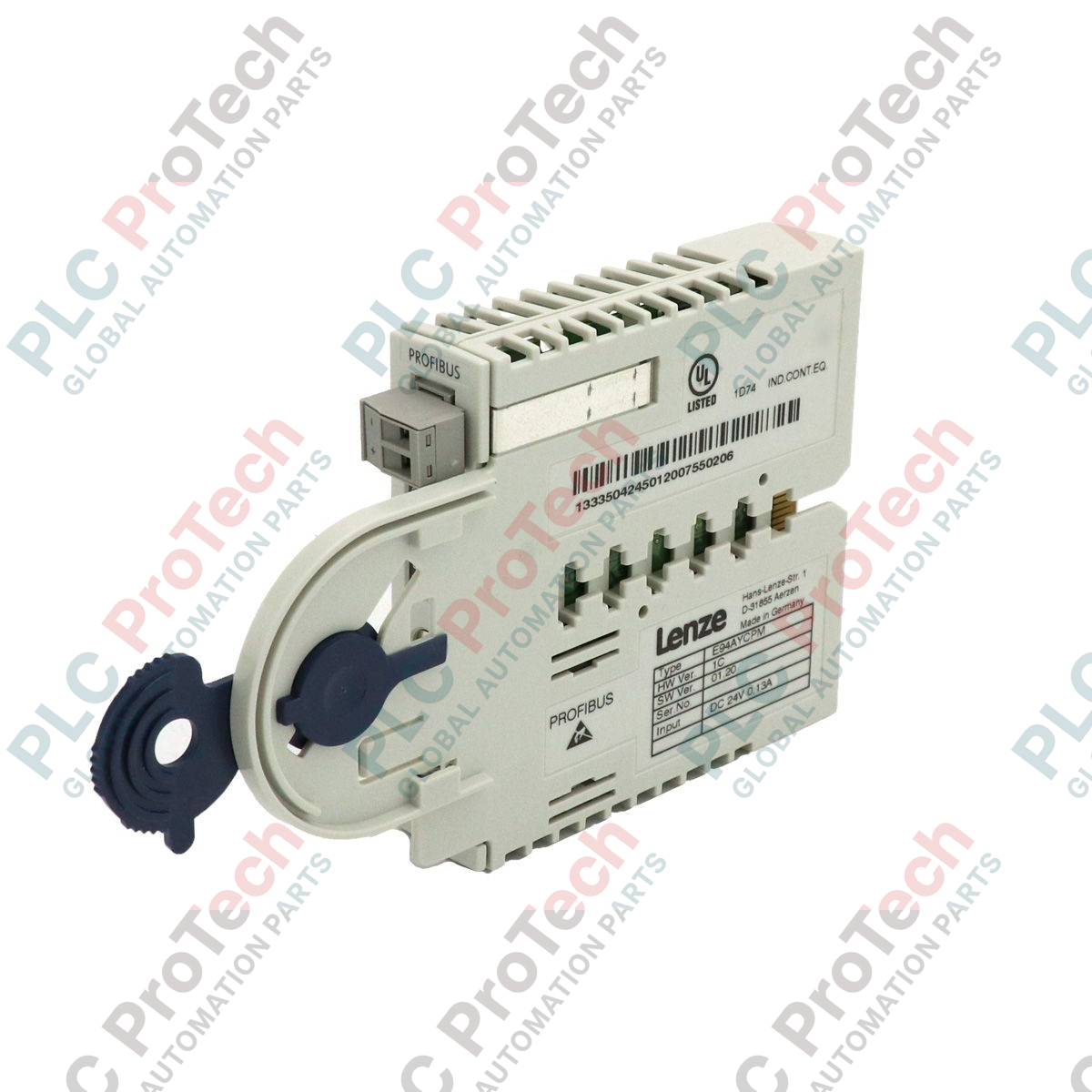

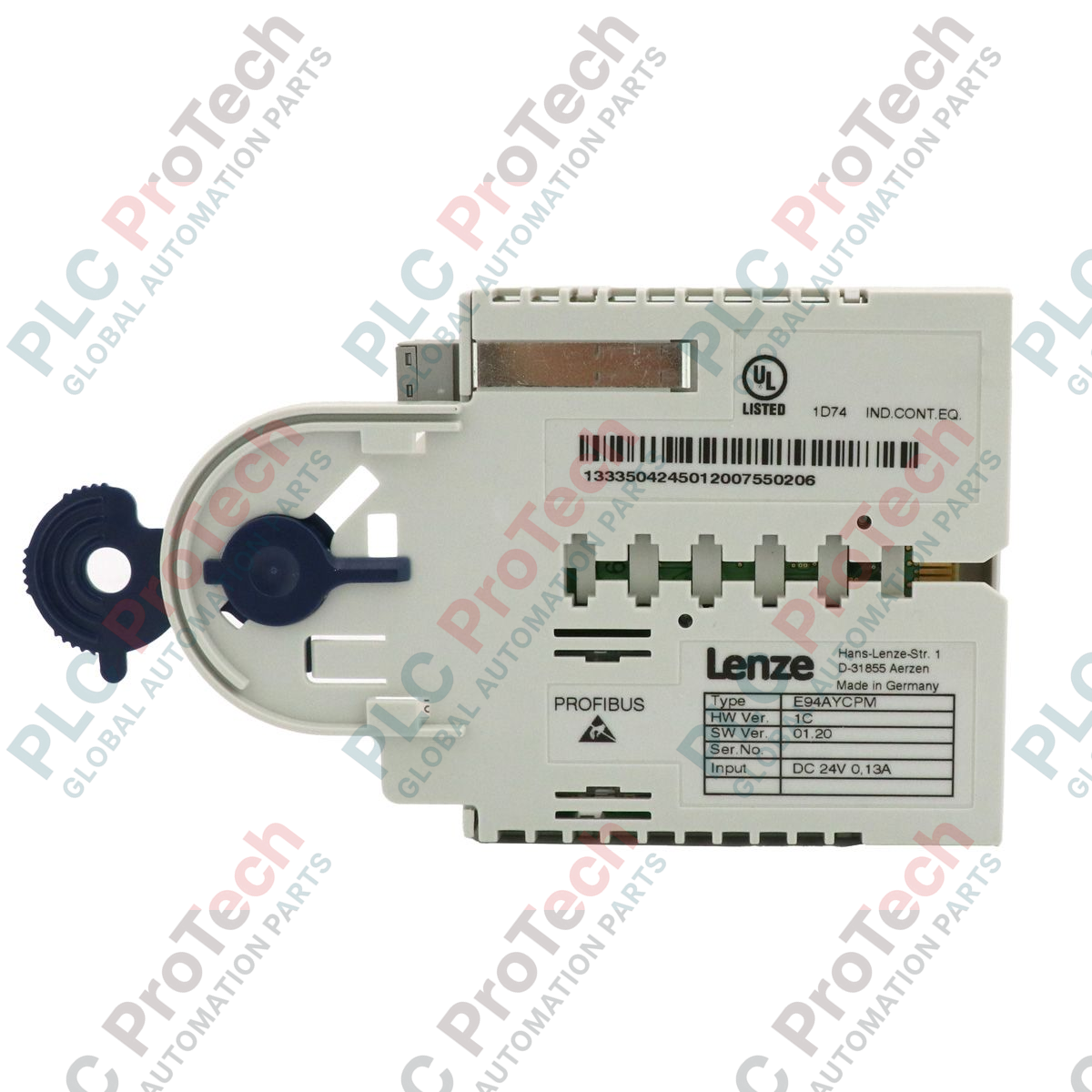

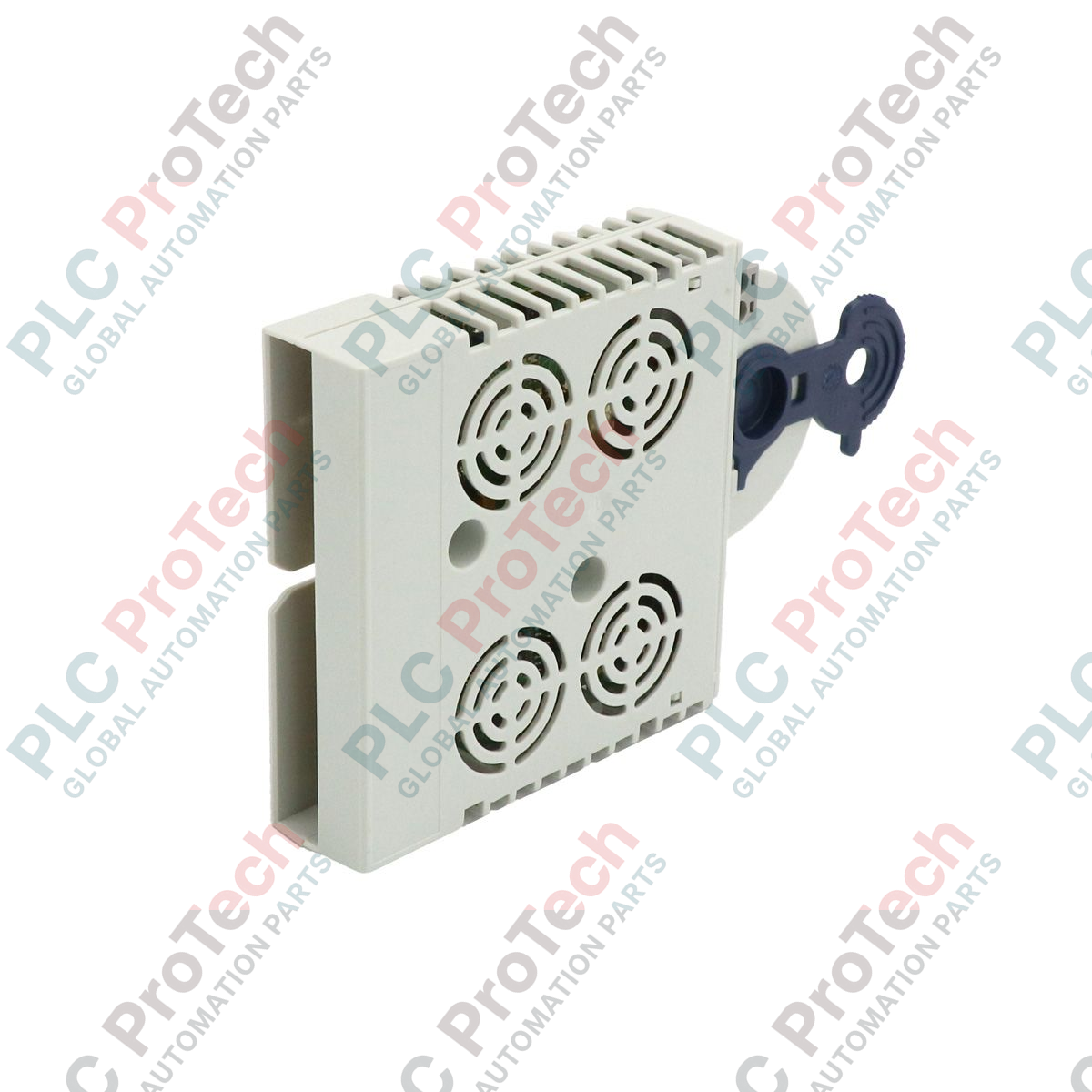

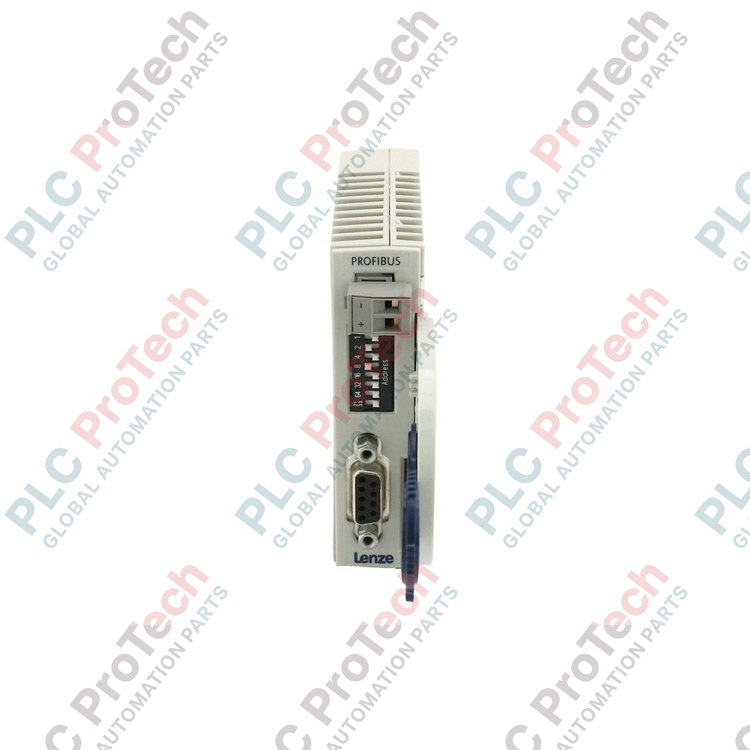

E94AYCPM Lenze Modulo di comunicazione PROFIBUS serie 9400

Panoramica del prodotto

 E94AYCPM (E94AYCPM) è un modulo di comunicazione PROFIBUS DP ad alta velocità progettato per il sistema servo modulare Lenze 9400 HighLine. In quanto interfaccia di controllo plug-in dedicata,  E94AYCPM consente la perfetta integrazione degli azionamenti della serie 9400 nelle reti di periferiche decentralizzate, permettendo la parametrizzazione in tempo reale, la diagnostica e la sincronizzazione del controllo del movimento. In settori industriali complessi come la logistica automatizzata, la lavorazione alimentare e l'assemblaggio robotizzato, questo modulo funge da ponte essenziale tra il PLC di livello superiore e lo stadio di potenza dell'azionamento. Progettato per gestire lo scambio di dati ciclico e aciclico, garantisce la massima trasparenza del sistema e riduce la complessità del cablaggio. Sebbene la serie 9400 rimanga una gamma attiva e versatile, il modulo E94AYCPM è la scelta professionale per gli ingegneri che desiderano ottimizzare le prestazioni del fieldbus e mantenere un controllo deterministico su architetture di automazione multiasse di grandi dimensioni.

Configurazione tecnica

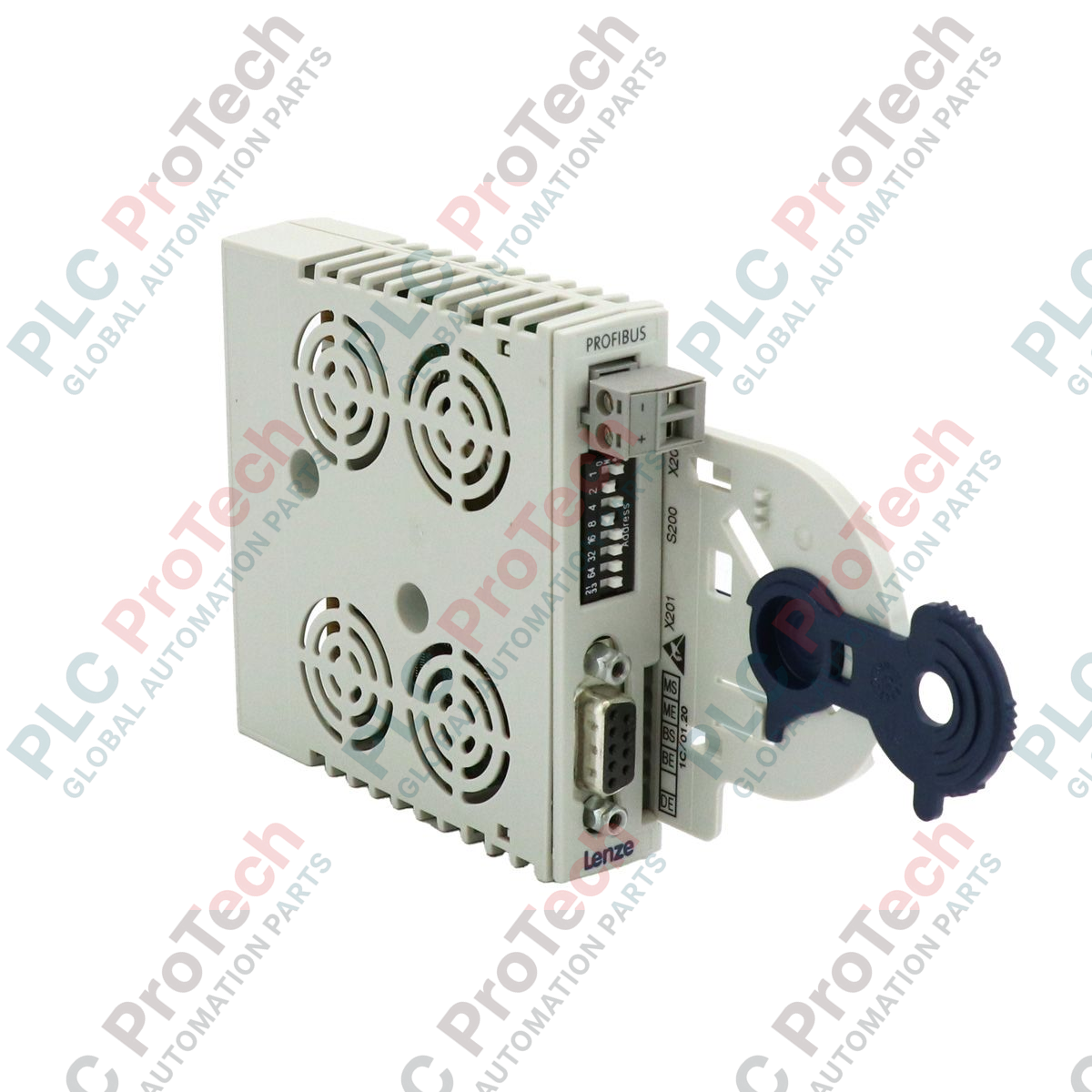

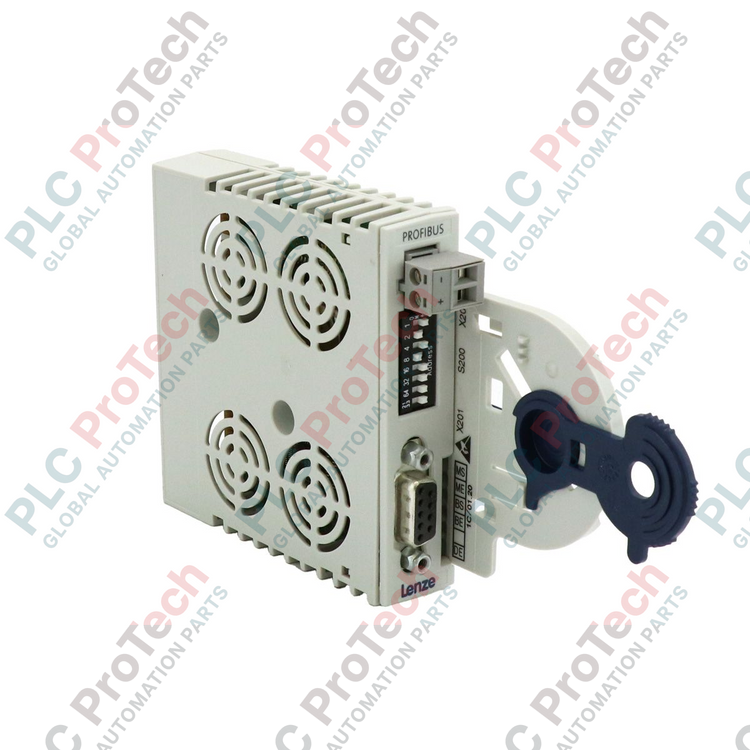

L'architettura di E94AYCPM è ottimizzata per il protocollo PROFIBUS DP-V1 e supporta velocità di trasmissione fino a 12 Mbit/s con rilevamento automatico del baud rate. Il modulo occupa uno slot dedicato sul controllore dell'azionamento 9400 HighLine e riceve alimentazione direttamente dall'alimentazione interna dell'azionamento. È dotato di una presa Sub-D standard a 9 pin per una connettività fisica affidabile e utilizza un approccio modulare basato su file GSD per semplificare la progettazione negli ambienti Siemens TIA Portal o Step 7. L'hardware supporta ampie funzioni diagnostiche e fornisce un feedback immediato sullo stato tramite LED integrati per gli stati "Bus Run" e "Bus Error". Questo livello di integrazione consente funzioni avanzate di controllo del movimento, come la configurazione remota dei parametri dell'azionamento e l'avvio sincronizzato di più assi sulla rete PROFIBUS.

Specifiche tecniche

Domande frequenti tecniche

Come si configura l'indirizzo della stazione PROFIBUS per E94AYCPM?

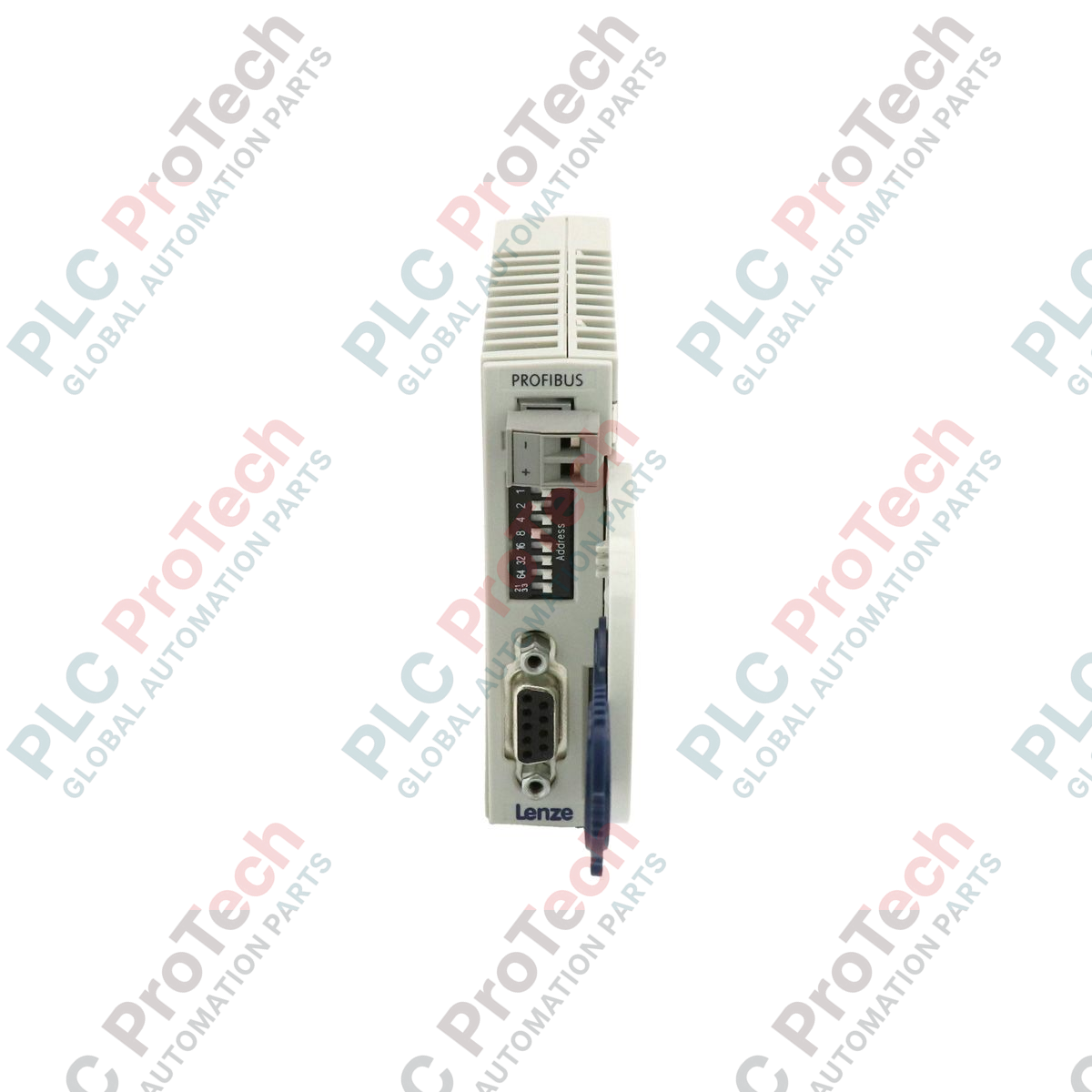

L'indirizzo della stazione può essere impostato tramite gli interruttori DIP situati direttamente sull'hardware del modulo, con supporto per gli indirizzi da 1 a 125, oppure configurato via software attraverso lo strumento Lenze Engineer, a seconda delle impostazioni dei parametri dell'azionamento.

Questo modulo supporta la comunicazione dati aciclica?

Sì, E94AYCPM supporta PROFIBUS DP-V1, che include i servizi dati aciclici. Questa funzione è particolarmente utile per modificare i parametri dell'azionamento durante il funzionamento o recuperare informazioni diagnostiche dettagliate senza interrompere i dati di processo ciclici.

È possibile sostituire a caldo il modulo E94AYCPM mentre l'azionamento è alimentato?

No. Per evitare danni elettrici al modulo o al bus di sistema interno dell'azionamento, scollegare sempre l'alimentazione di controllo a 24 VDC e l'alimentazione di rete prima di inserire o rimuovere il modulo di comunicazione E94AYCPM.

Guida alla progettazione e all'installazione

• Terminazione e schermatura del bus: Per una comunicazione stabile, in particolare a 12 Mbit/s, assicurarsi che la rete PROFIBUS sia terminata correttamente con terminatori attivi sul primo e sull'ultimo nodo fisico. Utilizzare esclusivamente cavi PROFIBUS di alta qualità con guaina viola e schermatura intrecciata a 360 gradi collegata al guscio del connettore Sub-D, per limitare le interferenze elettromagnetiche (EMI) provenienti dallo stadio di potenza adiacente.

• Installazione meccanica: Allineare con cautela i pin del modulo allo slot sul controllore 9400 HighLine. Applicare una pressione decisa e uniforme finché il modulo non scatta in posizione. Fissare il modulo utilizzando le viti di fissaggio integrate per garantire un collegamento resistente alle vibrazioni e una corretta messa a terra al telaio dell'azionamento.

• Prevenzione dei conflitti di indirizzamento: Prima della messa in servizio, verificare che le impostazioni degli interruttori DIP hardware non siano in conflitto con i parametri software. Se il LED "Error" lampeggia in rosso, controllare la presenza di indirizzi di stazione duplicati sulla rete o di una mancata corrispondenza tra la versione del file GSD nel PLC e l'hardware fisico del modulo.
