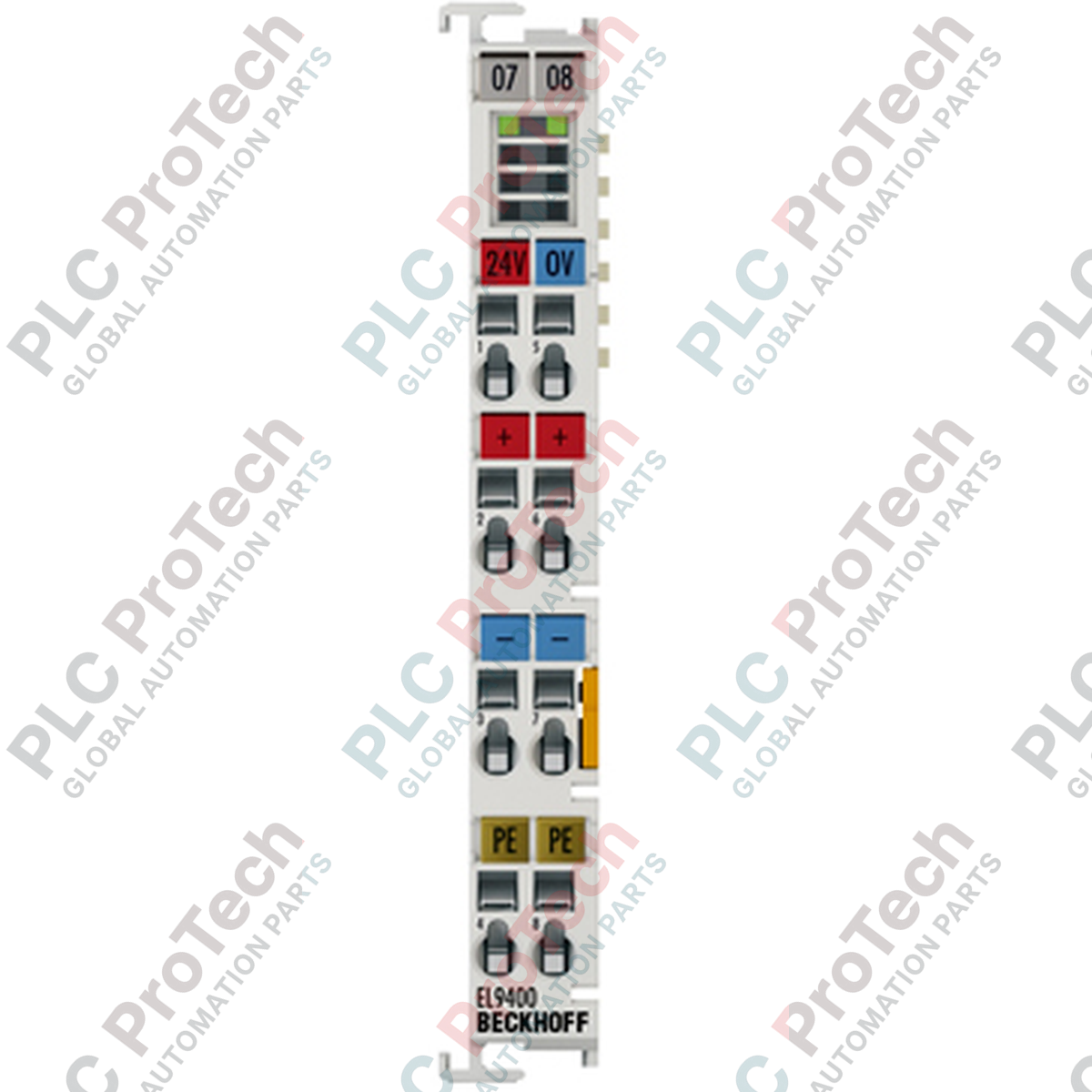

EL9400 Terminale di alimentazione per E-bus 24 VDC

Panoramica del prodotto

Il EL9400 (EL9400) è un terminale di alimentazione ad alta efficienza progettato per rigenerare il segnale e l'alimentazione E-bus all'interno di una morsettiera EtherCAT. Nei sistemi di automazione industriale su larga scala, come le linee di assemblaggio ad alta velocità, i macchinari per l'imballaggio e i sistemi di controllo del movimento multiasse, il consumo di corrente interno dell'E-bus può superare la capacità del coupler principale. L' EL9400 colma questa lacuna convertendo un ingresso da 24 VDC in un'alimentazione stabilizzata da 5 VDC, fornendo fino a 2 A all'elettronica di comunicazione E-bus a valle. Ciò garantisce una trasmissione stabile dei dati e previene il degrado del segnale nelle stazioni I/O estese. Isolando il potenziale di campo dal potenziale logico con un isolamento elettrico di 500 V, il terminale protegge inoltre le unità processore sensibili dai disturbi elettrici e dai picchi di tensione che si verificano sul lato campo.

Configurazione tecnica

L'EL9400 funge da modulo di gestione dell'alimentazione a doppia funzione. Dal punto di vista meccanico, prosegue i contatti di alimentazione a 24 VDC (fino a 10 A) verso i terminali successivi per l'alimentazione dei dispositivi di campo. Dal punto di vista elettronico, termina il segmento E-bus precedente e avvia un nuovo segmento di alimentazione per la logica di comunicazione interna. Questo modulo è essenziale quando il requisito di corrente totale della logica E-bus dei terminali collegati supera il limite di alimentazione del Bus Coupler o del terminale di alimentazione precedente. L'unità supporta il cablaggio a innesto per tutti gli alloggiamenti della serie ESxxxx, facilitando la manutenzione rapida e la sostituzione dell'hardware senza scollegare il cablaggio principale.

Specifiche tecniche

Domande frequenti tecniche

Quando è obbligatorio aggiungere un EL9400 al mio segmento di terminali EtherCAT?

È necessario integrare un EL9400 quando il consumo di corrente cumulativo dell'E-bus (in genere 5 V) di tutti i terminali collegati supera la capacità di uscita del coupler (spesso 1000 mA o 2000 mA). Ciò è comune nei segmenti con moduli analogici ad alta densità o terminali funzionali complessi.

L'EL9400 può fornire alimentazione ai sensori e agli attuatori di campo?

L'EL9400 trasferisce l'alimentazione di campo a 24 VDC attraverso i contatti di alimentazione interni (fino a 10 A), ma la sua funzione elettronica principale è generare l'alimentazione logica E-bus a 5 V. Se è necessario solo rigenerare l'alimentazione di campo (24 VDC) senza aggiungere corrente E-bus, può essere più appropriato un terminale di alimentazione EL9100 o EL9110.

L'EL9400 richiede una configurazione software in TwinCAT?

L'EL9400 è un modulo hardware passivo e trasparente per quanto riguarda il protocollo EtherCAT; non occupa un indirizzo nell'immagine di processo. Tuttavia, deve essere posizionato correttamente nella configurazione fisica e topologica in TwinCAT per calcolare con precisione il budget di alimentazione del segmento E-bus.

Guida alla progettazione e all'installazione

• Calcolo del budget di alimentazione: Prima dell'installazione, utilizzare lo strumento "Project Comparison" di TwinCAT o eseguire un calcolo manuale per sommare i requisiti di corrente E-bus di tutti i moduli a valle. Assicurarsi che il totale non superi il limite di 2 A dell'EL9400. Il sovraccarico dell'alimentazione E-bus può causare errori di comunicazione intermittenti o guasti "Invalid V30 State".

• Isolamento del segmento: L'EL9400 fornisce un isolamento elettrico di 500 V tra l'E-bus e i contatti di alimentazione. Per mantenere questa integrità, assicurarsi che l'alimentazione a 24 VDC dell'EL9400 sia pulita e separata, ove possibile, dai circuiti dei carichi induttivi ad alta rumorosità.

• Efficienza del cablaggio: Quando si utilizza la variante ES9400 (a innesto), utilizzare i connettori codificati a innesto per evitare errori di cablaggio durante la sostituzione sul campo. Assicurarsi che l'ingresso a 24 VDC sia cablato con una sezione trasversale minima di 0.75 mm quadrati per gestire il potenziale carico di 10 A che attraversa i contatti di alimentazione verso i terminali successivi.
