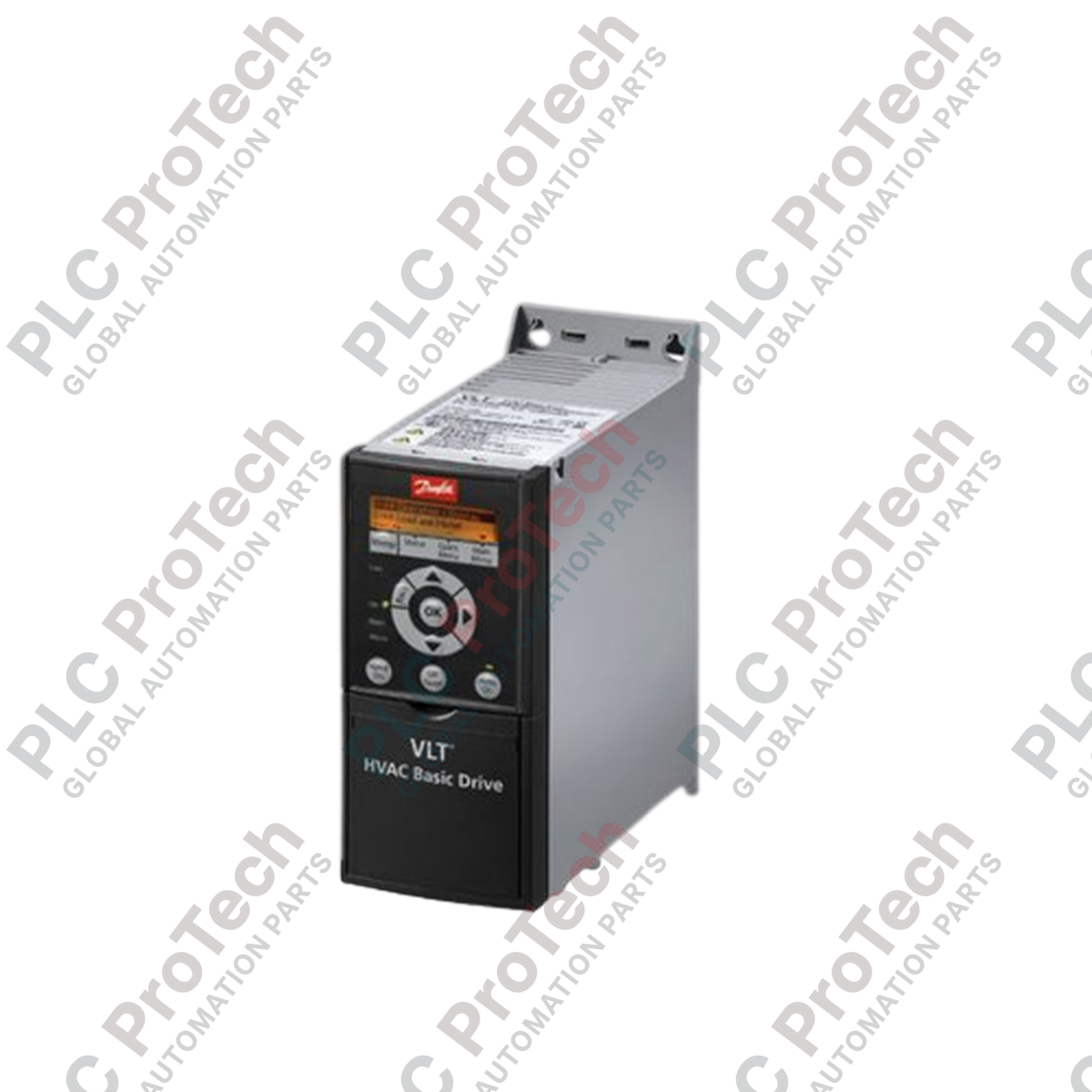

FC-101P22KT4E20 Danfoss Inverter VLT HVAC Basic 22kW

Panoramica del prodotto

Il FC-101P22KT4E20 (FC101P22KT4E20) è un azionamento VLT HVAC Basic ad alta efficienza, progettato specificamente per ottimizzare le prestazioni di ventilatori e pompe nei moderni sistemi di automazione degli edifici. Con una robusta potenza all'albero di 22.0 kW (30.0 hp), questo azionamento è fondamentale per le infrastrutture HVAC di complessi commerciali, ospedali e data center. Grazie al controllo intelligente a velocità variabile, la serie FC-101 riduce significativamente il consumo energetico e le sollecitazioni meccaniche sui sistemi di ventilazione. Il design privilegia la facilità di integrazione e l'affidabilità a lungo termine, garantendo la continuità dei processi critici di controllo del clima e raggiungendo un'efficienza massima del 96.8%.

Configurazione tecnica

L'architettura hardware del FC-101P22KT4E20 è progettata per la gestione dell'alimentazione ad alta densità in un formato IP20 (involucro H7).

• Profilo di potenza: Progettato per applicazioni da 22.0 kW, supporta una corrente di uscita continua di 88.0 A a temperature ambiente di 40 deg C, garantendo un funzionamento stabile durante i cicli HVAC a pieno carico.

• Gestione termica: L'azionamento integra una gestione termica avanzata e mantiene un'uscita continua di 79.2 A anche a temperature ambiente elevate di 50 deg C, risultando adatto ai locali tecnici con ventilazione limitata.

• Conversione energetica efficiente: Con una perdita di potenza tipica di soli 804 W e un'efficienza del 96.8%, l'azionamento riduce al minimo la dissipazione del calore all'interno dell'armadio di controllo, diminuendo la necessità di raffreddamento ausiliario.

• Versatilità di cablaggio: I terminali di potenza sono progettati per accogliere cavi di grande sezione fino a 50 mm2 (1 AWG), consentendo connessioni sicure e a bassa resistenza, essenziali per la distribuzione industriale dell'alimentazione ad alta corrente.

Specifiche tecniche

Domande frequenti tecniche

In che modo l'azionamento FC-101 gestisce la lunghezza del cavo del motore?

Il FC-101P22KT4E20 supporta fino a 50 metri di cavo motore schermato o 75 metri di cavo non schermato. Se l'installazione HVAC richiede tratte più lunghe, è necessario installare un filtro sinusoidale di uscita o un filtro dU/dt per impedire che i picchi di tensione raggiungano gli avvolgimenti del motore.

La potenza nominale di 22.0 kW è influenzata dalle temperature ambiente elevate?

Sì. Sebbene l'azionamento sia dimensionato per 88.0 A a 40 deg C, l'uscita continua scende a 79.2 A a 50 deg C. Se l'azionamento è installato in un ambiente ad alta temperatura, assicurarsi che la corrente a pieno carico del motore non superi il valore ridotto.

Che cos'è la funzione "Fire Mode" in questo azionamento HVAC?

La modalità Fire Mode è una funzione di sicurezza fondamentale che consente all'azionamento di ignorare la maggior parte degli allarmi di protezione interni durante un'emergenza, mantenendo in funzione il più a lungo possibile i ventilatori di estrazione dei fumi per liberare le vie di fuga, indipendentemente dai danni subiti dall'azionamento stesso.

Guida all'ingegneria e all'installazione

• Terminazione dei cavi: Quando si collegano i cavi di potenza da 50 mm2, assicurarsi che i terminali siano serrati alla coppia specificata dal produttore. Connessioni allentate a questi livelli di corrente elevati (fino a 88.0 A) causano surriscaldamento localizzato e potenziali guasti della morsettiera.

• Conformità alle armoniche: Nei progetti HVAC di grandi dimensioni, l'effetto cumulativo dei carichi non lineari può distorcere la rete elettrica. Utilizzare le induttanze CC integrate nell'azionamento per ridurre le interferenze armoniche (THDi), proteggendo i dispositivi elettronici sensibili, come i controllori PLC e i sensori di gestione dell'edificio collegati allo stesso ramo.

• Flusso d'aria nell'armadio: Considerata la perdita di potenza tipica di 804 W, l'involucro deve disporre di una ventilazione forzata adeguata. Installare l'azionamento in posizione verticale, lasciando almeno 200 mm di spazio libero sopra e sotto l'involucro H7, per favorire la convezione naturale e il flusso d'aria di raffreddamento forzato.
