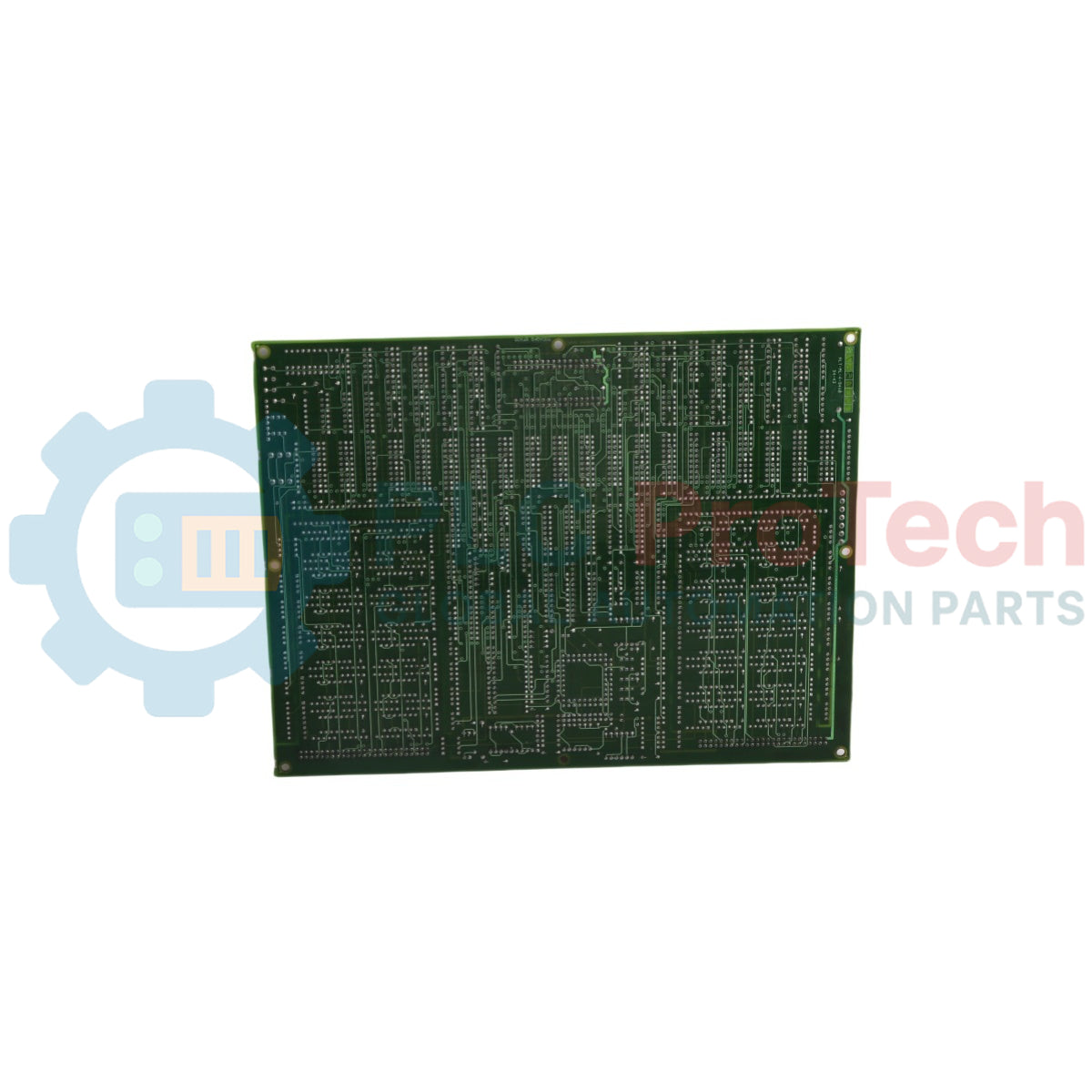

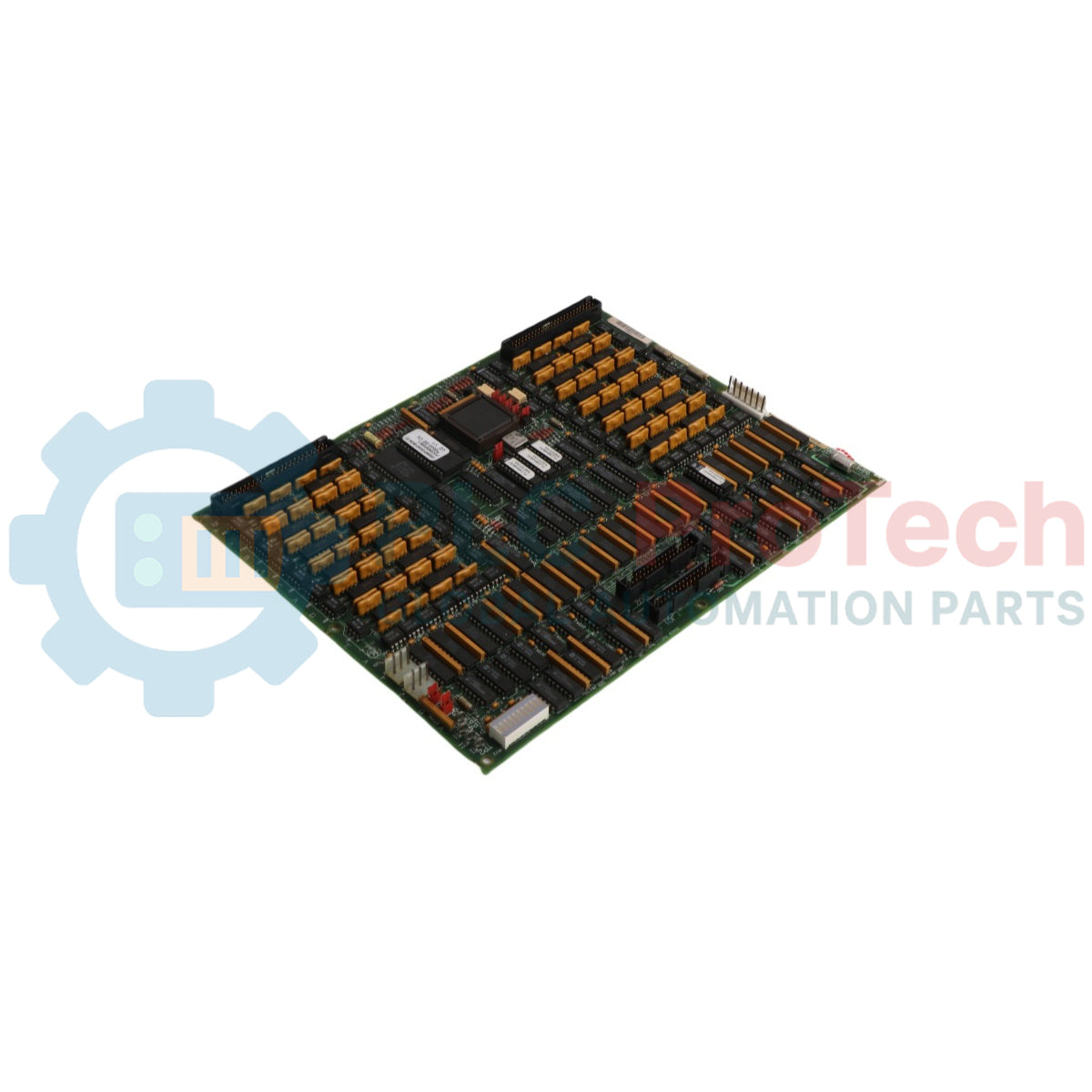

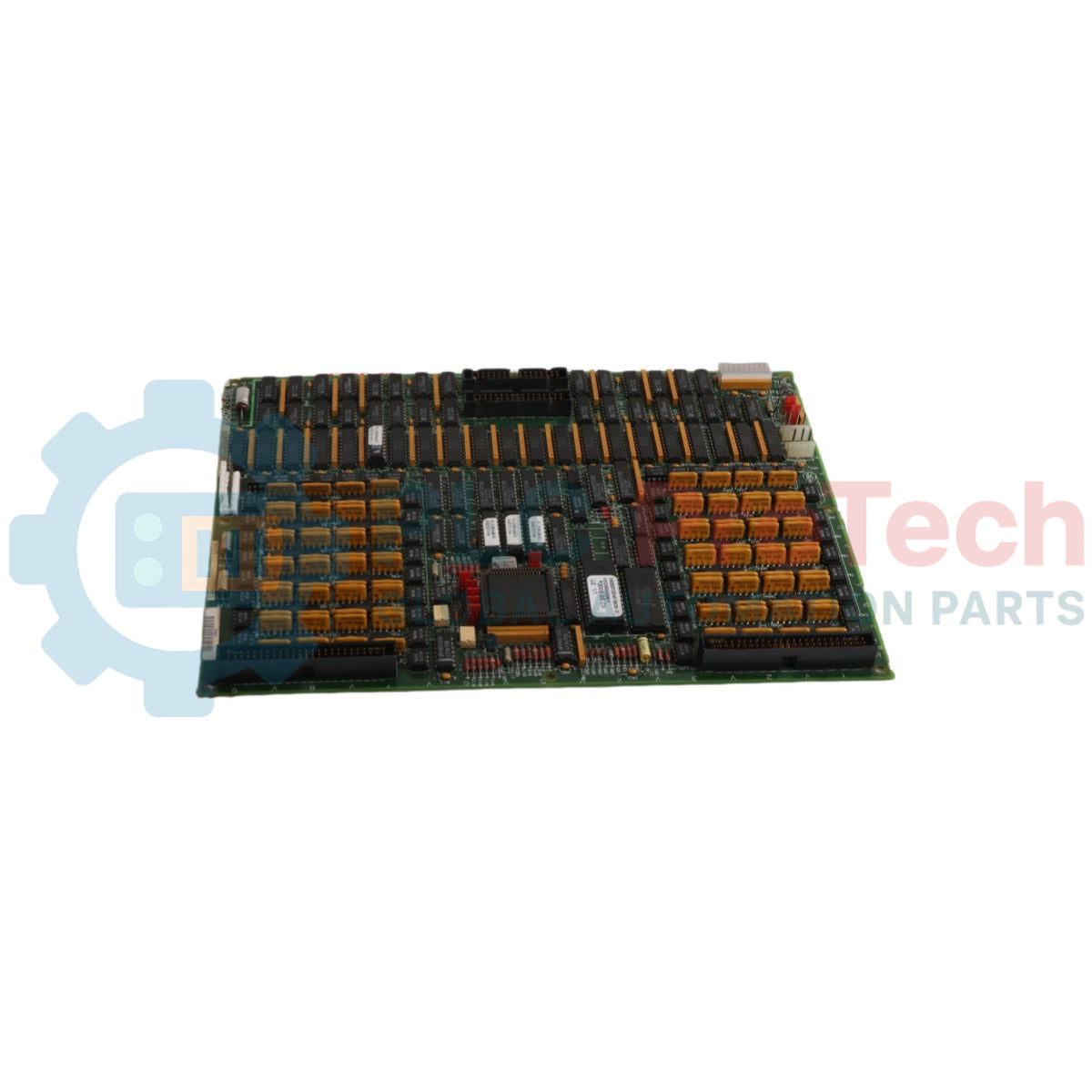

Scheda I/O analogica comune GE DS215TCCAG1BZZ01A Mark V

Descrizione

La scheda comune di I/O analogici funge da interfaccia di elaborazione centralizzata all'interno dell'architettura principale del sistema di controllo della turbina a gas. La DS215TCCAG1BZZ01A filtra, condiziona e scala più canali di segnali analogici di campo provenienti dalle schede terminali adiacenti, inclusi gli array hardware CTBA, TBQA e TBCA. Questa scheda di elaborazione supporta un'ampia gamma di ingressi di campo, come circuiti di corrente da 4-20 mA, rilevatori di temperatura a resistenza (RTD), reti di sensori a termocoppia e sensori specializzati per il monitoraggio dell'albero della turbina, destinati alla misurazione di tensione e corrente. I parametri di processo condizionati vengono consolidati e trasmessi dinamicamente tramite un bus interno dedicato al motore I/O principale del sistema e all'interfaccia COREBUS principale. Installato nella posizione 2 del core R5 designata, questo modulo garantisce una conversione da analogico a digitale dei segnali ad alta integrità, per mantenere precisi i parametri dei circuiti di controllo negli impianti commerciali di generazione elettrica e di trasmissione del petrolio.

Caratteristiche

• È dotata di un design con 8 ingressi analogici che supporta il monitoraggio con risoluzione commutabile a 12 e 16 bit.
• Dispone di circuiti discreti di conversione della corrente che utilizzano resistori di shunt ad alta precisione integrati per convertire gli ingressi da 4-20 mA in letture di tensione.
• Integra ponticelli hardware dedicati per attivare o disattivare indipendentemente l'interfaccia seriale di manutenzione RS232 e configurare gli stati di test dell'oscillatore.
• Integra più blocchi hardware a innesto per accettare simultaneamente gli ingressi provenienti da array di RTD, termocoppie e riferimenti di giunto freddo.
• Utilizza un'infrastruttura di comunicazione altamente robusta basata su protocolli di trasmissione bilanciata RS-485 standard.

Applicazioni

• Piattaforme di controllo per turbine a gas Speedtronic Mark V
• Array multicanale per il monitoraggio termico di RTD e termocoppie
• Sistemi per la misurazione di tensione e corrente dell'albero di turbine per impieghi gravosi
• Circuiti di strumentazione per il controllo remoto 4-20 mA

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Fissaggio su guida DIN: montare la scheda sul gruppo di guide DIN simmetriche industriali standard all'interno della struttura del pannello di controllo R5. Assicurarsi che il modulo sia agganciato saldamente per evitare disallineamenti dovuti alle forti vibrazioni durante il funzionamento.
• Inizializzazione dei ponticelli: configurare i ponticelli hardware integrati J1, JP2 e JP3 prima di alimentare l'armadio del sistema. Assicurarsi che J1 sia configurato correttamente in base alla necessità di abilitare o disabilitare la porta di test locale RS232.
• Schermatura e cablaggio dei segnali: instradare i cavi a nastro analogici ad alta densità dai pannelli CTBA, TBQA e TBCA esterni direttamente alle rispettive porte corrispondenti (JAA, JBB, JCC, JDD, JAR/S/T). Mantenere una rigorosa separazione dalle linee di alimentazione CA non filtrate per evitare interferenze magnetiche a bassa frequenza.
• Parametri software costanti: aprire la piattaforma standard dell'Editor di configurazione I/O situata sulla console HMI principale per configurare le soglie di calibrazione, le definizioni di tracciamento delle resistenze e le unità ingegneristiche personalizzate per tutti i loop di corrente e gli elementi RTD collegati.
