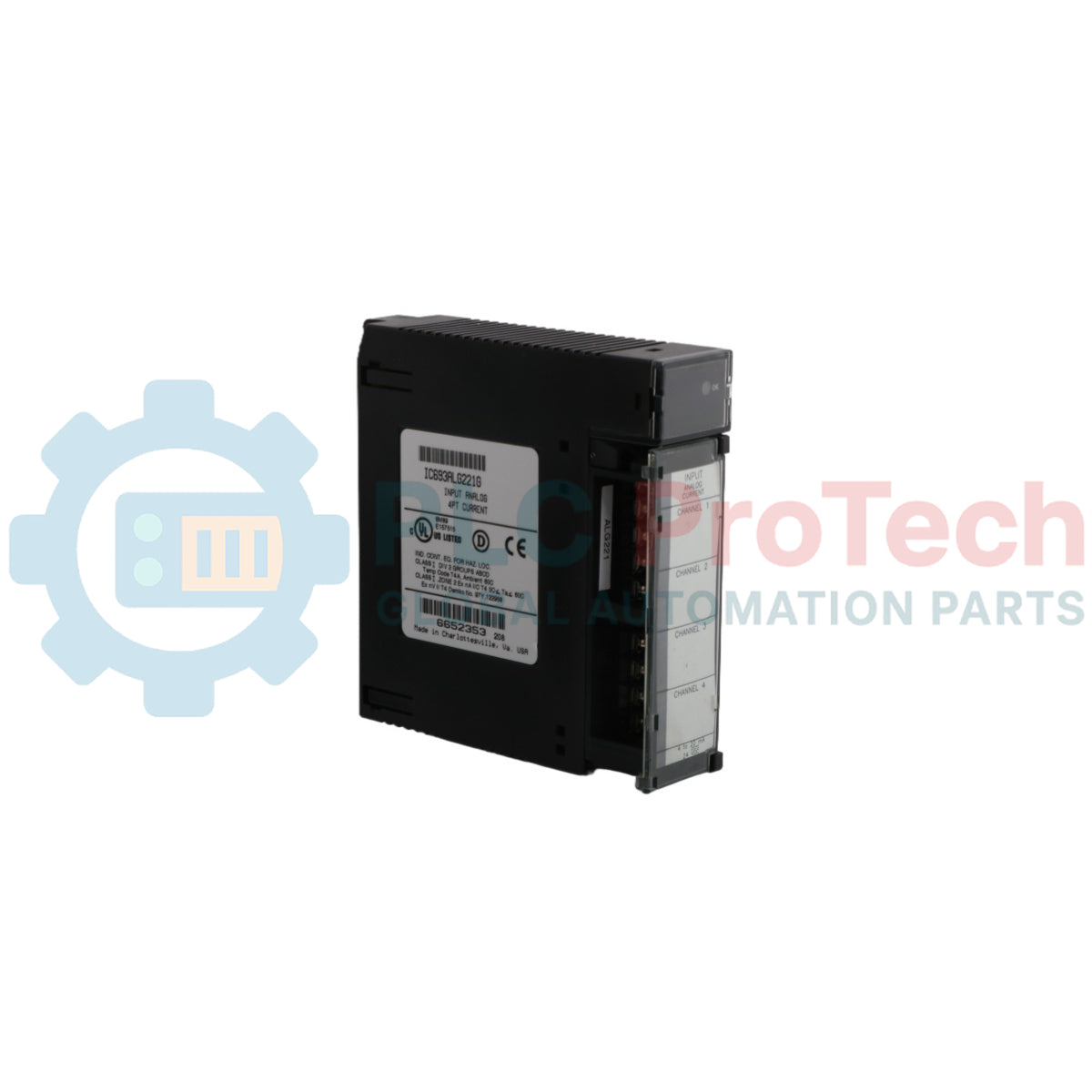

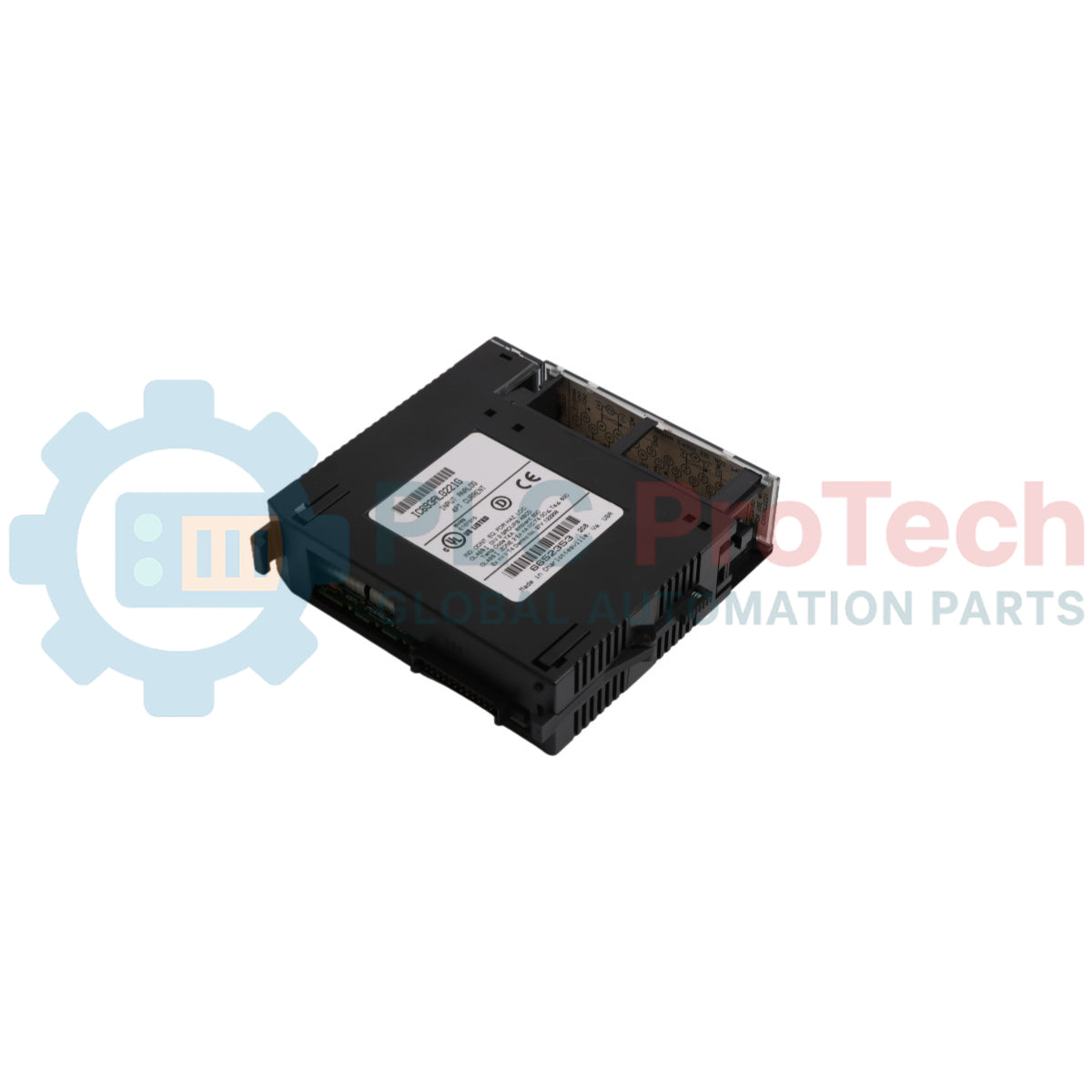

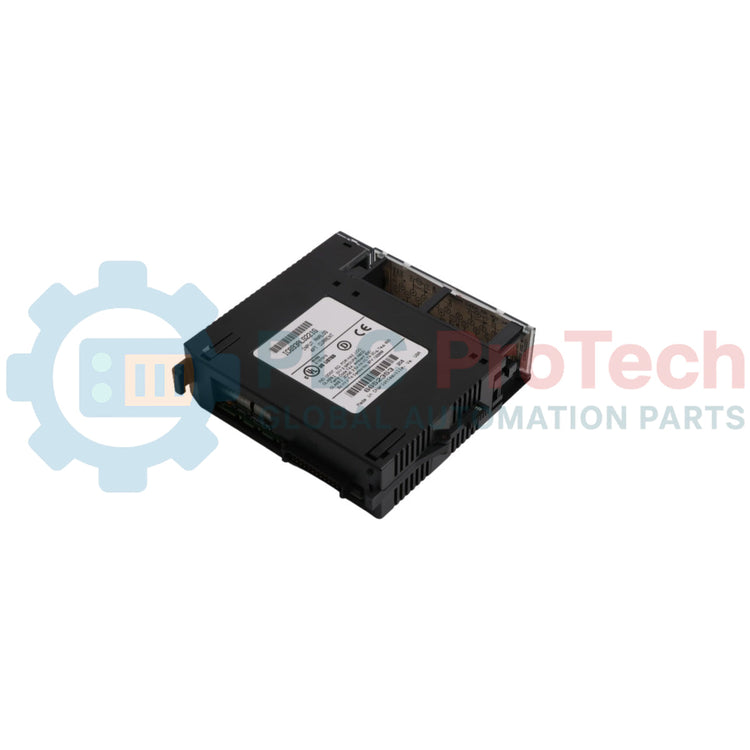

Modulo di ingresso analogico di corrente GE Fanuc IC693ALG221 Serie 90-30

Descrizione

IC693ALG221 è un modulo di ingresso analogico in corrente a 4 canali progettato per l'installazione nel sistema di controllori logici programmabili GE Series 90-30. Fornisce quattro canali di ingresso single-ended, ciascuno progettato per convertire i segnali analogici di corrente esterni in valori digitali per l'elaborazione da parte dell'applicazione. Il modulo supporta due intervalli operativi di corrente selezionabili via software o hardware: l'intervallo predefinito di fabbrica da 4 a 20 mA e l'intervallo alternativo da 0 a 20 mA, attivato aggiungendo ponticelli esterni direttamente al gruppo della morsettiera di interfaccia.

La rappresentazione digitale del segnale di corrente convertito offre una risoluzione binaria di 12 bit (pari a 1 parte su 4096) su entrambi gli intervalli di corrente operativi. I valori utente formattati vengono inseriti nei registri del controller %AI utilizzando una configurazione di database in complemento a 2 a 16 bit. Dedicato ai circuiti di monitoraggio industriale ad alta velocità, l'hardware interno di conversione elabora a una velocità di mezzo millisecondo per canale, garantendo una frequenza di aggiornamento dell'intero database del modulo di 2 millisecondi su tutti e quattro i canali attivi. IC693ALG221 si interfaccia direttamente con il PLC host tramite basi da 5 o 10 slot standard.

Caratteristiche

• Fornisce 4 canali discreti di ingresso analogico in corrente in un singolo alloggiamento.
• Doppia selezione operativa, con supporto per i circuiti industriali standard da 4 a 20 mA e da 0 a 20 mA.
• Risoluzione binaria integrata a 12 bit, che offre una rappresentazione chiara del segnale su entrambe le scale di corrente.
• Risposta di elaborazione rapida, con un tempo di conversione di 0,5 millisecondi per canale e una scansione totale del modulo di 2 millisecondi.
• Fornisce una protezione continua elevata contro la modalità comune, fino a 200 V senza danni.
• I componenti ottici isolano l'elettronica lato campo dal sensibile bus del backplane logico.
• Indicatore LED di stato sul pannello frontale che verifica lo stato e il funzionamento dei circuiti di alimentazione del convertitore interno.

Applicazioni

• Monitoraggio strumentale multicanale, inclusi portate, pressioni di processo e misurazioni del livello dei liquidi.
• Collegamenti di interfaccia diretti ai trasmettitori di corrente industriali e ai sensori di processo di fabbrica.
• Monitoraggio dei circuiti di feedback dei variatori di frequenza remoti e dei parametri di corrente dei macchinari.
• Sistemi automatizzati che richiedono cicli di acquisizione dati ad alta velocità per installazioni con macchinari industriali pesanti.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Impostazione della modifica dell'intervallo: Il modulo viene fornito con un intervallo di misura predefinito di fabbrica da 4 a 20 mA. Per modificare singole coppie di canali alla modalità da 0 a 20 mA, installare un ponticello fisico tra i terminali 1 e 2 per i canali 1 e 2, e tra i terminali 11 e 12 per i canali 3 e 4.
• Rumore e schermatura dei cavi: Cablare tutti i collegamenti esterni di campo dell'impianto utilizzando cavi per strumentazione di alta qualità, intrecciati e schermati, per evitare l'introduzione di rumore e ridurre il carico capacitivo. Le schermature in rame devono essere collegate saldamente al terminale COM o al collegamento GND del telaio.
• Gestione del modo comune: Per i segnali provenienti da sorgenti di corrente elettrica flottanti, limitare le tensioni di modo comune collegando fisicamente la linea di ritorno negativa della sorgente di corrente direttamente al pin COM del canale corrispondente.
• Assegnazione della piastra di base: Questa opzione hardware può essere installata in qualsiasi slot standard di ingresso/uscita di un gruppo con piastra di base a 5 o 10 slot all'interno di una configurazione Series 90-30.
• Mitigazione delle interferenze RF intense: In condizioni corrispondenti ad ambienti con elevata interferenza elettromagnetica o radio (come IEC 801-3, 10 V/m), le tolleranze di accuratezza del sistema possono variare o degradarsi fino a +/-0,5% del fondo scala.
