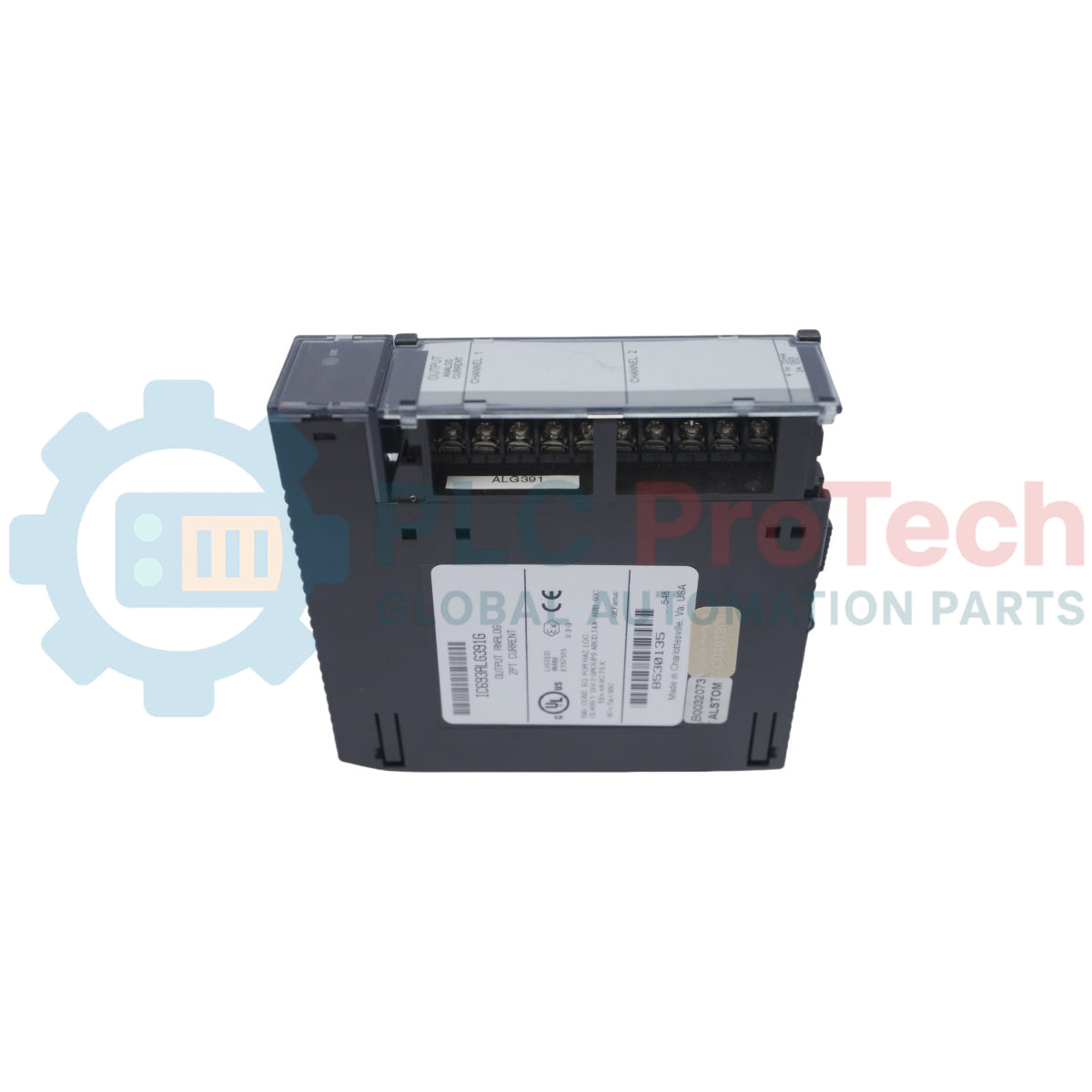

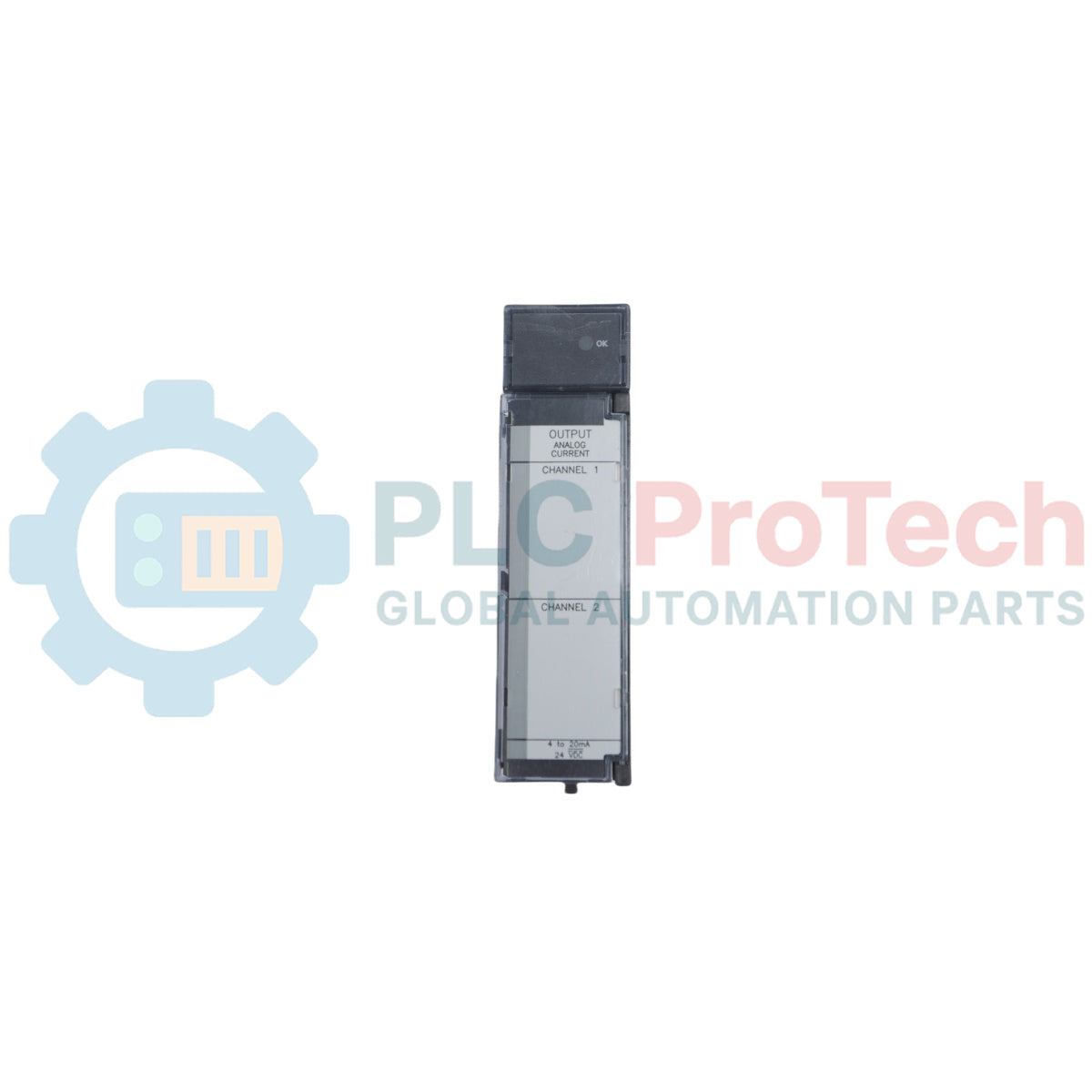

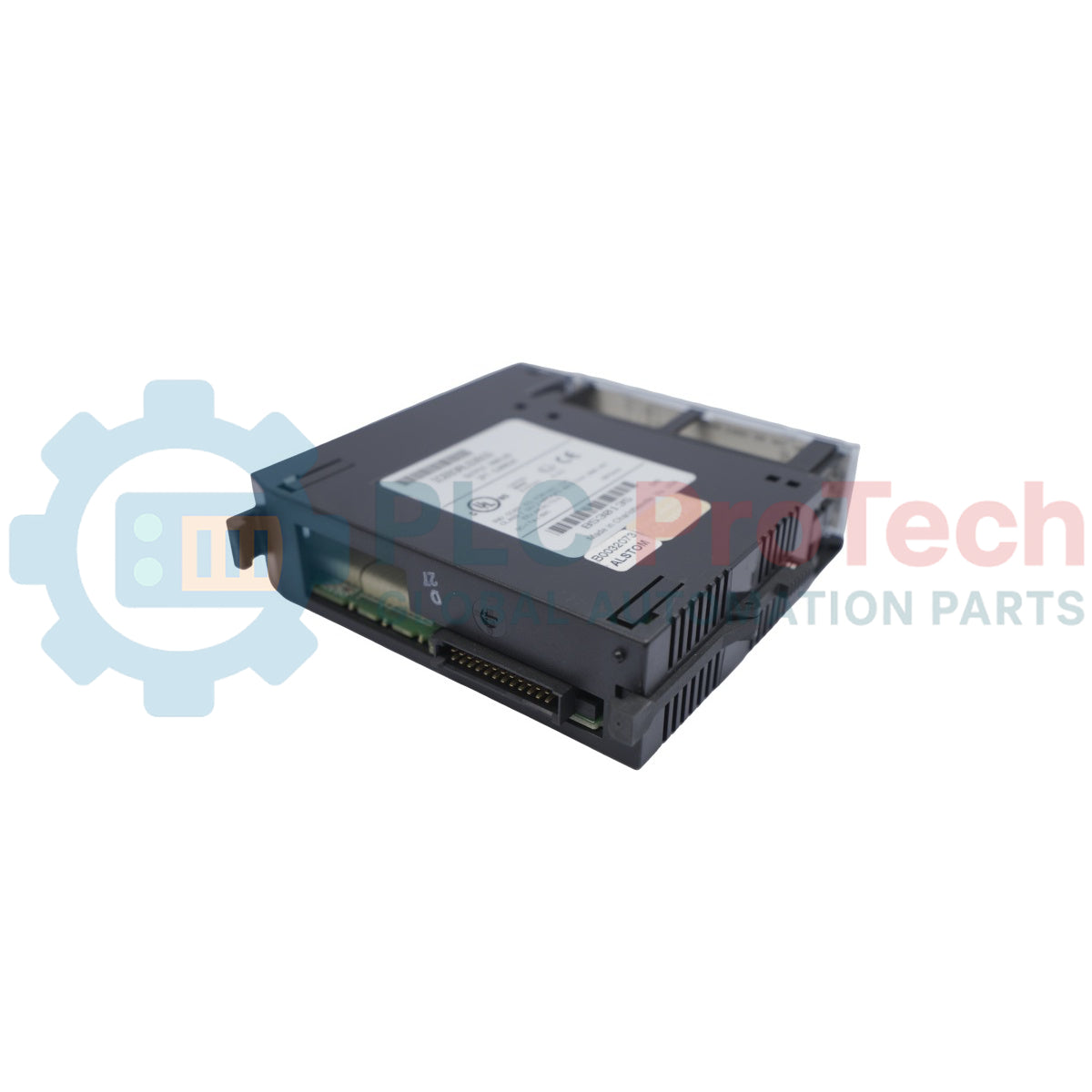

Modulo di uscita analogica in corrente GE Fanuc IC693ALG391 Series 90-30

SKU IC693ALG391

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC693ALG391
Country of origin:United States
Product Type: Modulo di uscita analogica in corrente
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 200 mm × 150 mm × 60 mm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

IC693ALG391 è un modulo di uscita analogica di corrente a 2 canali ad alte prestazioni, sviluppato per la piattaforma di controllori logici programmabili GE Fanuc Series 90-30. Questa scheda di interfaccia salvaspazio a singolo slot converte i valori binari digitali a 12 bit ricevuti dall'host di controllo centrale in correnti di uscita analogiche stabili e isolate di livello industriale per applicazioni di controllo di precisione. Operando sugli intervalli di uscita standard da 4 a 20 mA o da 0 a 20 mA, il modulo garantisce aggiornamenti sincronizzati dei circuiti eseguendo conversioni digitali-analogiche interne complete su entrambi i canali simultaneamente durante ogni ciclo di scansione I/O della CPU del controllore programmabile. I buffer interni ad alta velocità con isolamento galvanico ottico bloccano i picchi di alta tensione ed eliminano le interferenze elettromagnetiche industriali tra il cablaggio attivo dei circuiti di campo e il backplane della logica a bassa tensione.

Caratteristiche

Due canali di uscita analogica ad alta velocità e isolati individualmente, pilotati da un'architettura dedicata con convertitore digitale-analogico interno a 12 bit.
Due profili di configurazione indipendenti dal software, compatibili con circuiti operativi standard da 4 a 20 mA o estesi da 0 a 20 mA.
Logica integrata di aggiornamento ad alta velocità che esegue trasformazioni simultanee dei dati su entrambi i canali entro un intervallo di esecuzione di circa 5 millisecondi.
Meccanismo avanzato di risposta attiva di sicurezza, che consente ai singoli canali di mantenere istantaneamente l'ultimo stato di uscita attivo oppure di passare direttamente a 0/4 mA durante le condizioni di arresto o ripristino del sistema.
Instradamento multifunzionale dei percorsi circuitali, che consente il sourcing di corrente standard a bassa impedenza o la configurazione come sorgente di tensione tramite semplici ponticelli esterni.
Barriere di isolamento ottico per impieghi gravosi, progettate per bloccare continuamente il rumore elettrico e i transitori di modo comune fino a 1500 volt tra il terminale del cablaggio di campo e la logica del controllore.
Architettura di alimentazione a doppio ingresso che utilizza linee di alimentazione standard isolate a 24 VCC del backplane del PLC oppure alimentatori ausiliari esterni di standby a 24 VCC per il circuito.

Applicazioni

Controllo del riferimento di frequenza degli azionamenti a velocità variabile e circuiti di sequenziamento della velocità modulata.
Posizionatori di valvole per il controllo proporzionale del flusso e strumentazione per il bilanciamento degli attuatori pneumatici.
Registratori di strumentazione analogica remoti, controllori di circuito e unità di interfaccia per l'elaborazione distribuita.
Profilazione dei parametri delle celle per cartiere, impianti di trattamento delle acque e processi petrolchimici.

Specifiche tecniche

Elettriche

Parametro	Specifica
Tensione di alimentazione nominale	+24 VCC dalla linea isolata del backplane o dall'alimentazione esterna del circuito
Tensione di alimentazione logica	+5 VCC forniti direttamente tramite il backplane
Intervallo della tensione di alimentazione esterna	Da 20 a 30 VCC
Ondulazione della tensione di alimentazione esterna	10% massimo
Tensione massima di conformità	25 V
Consumo energetico interno (+5 V)	30 mA dalla linea di alimentazione logica a +5 VCC
Consumo energetico interno (+24 V)	215 mA dal backplane isolato a +24 VCC o dall'alimentazione esterna
Barriera di isolamento galvanico	1500 volt continui tra i collegamenti lato campo e la logica del backplane

Prestazioni

Parametro	Specifica
Risoluzione digitale-analogica	12 bit binari (1 parte su 4096)
Frequenza di aggiornamento del canale	Circa 5 millisecondi simultaneamente per entrambi i canali di uscita
Intervalli di corrente di uscita	Da 4 a 20 mA (predefinito) e da 0 a 20 mA (con ponticello)
Intervalli di tensione di uscita	Da 1 a 5 V e da 0 a 5 V (fino a 2-10 V e 0-10 V con resistenza esterna)
Risoluzione (da 4 a 20 mA)	4 µA per bit meno significativo (1 LSB = 4 µA)
Risoluzione (da 0 a 20 mA)	5 µA per bit meno significativo (1 LSB = 5 µA)
Risoluzione (da 1 a 5 V)	1 mV per bit meno significativo (1 LSB = 1 mV)
Risoluzione (da 0 a 5 V)	1,25 mV per bit meno significativo (1 LSB = 1,25 mV)
Precisione assoluta (da 4 a 20 mA)	+/-8 µA a 25 °C (77 °F) di temperatura ambiente
Precisione assoluta (da 0 a 20 mA)	+/-10 µA a 25 °C (77 °F) di temperatura ambiente
Precisione assoluta (da 1 a 5 V)	+/-50 mV a 25 °C (77 °F) di temperatura ambiente
Precisione assoluta (da 0 a 5 V)	+/-50 mV a 25 °C (77 °F) di temperatura ambiente
Fattore di calibrazione di fabbrica	Calibrato a 4 µA per incremento di conteggio digitale

Parametri di carico dell'uscita

Parametro / modalità operativa	Limite di specifica / carico
Resistenza di carico dell'utente (modalità corrente)	Da 0 a 850 ohm massimo
Capacità di carico dell'uscita (modalità corrente)	2000 pF massimo
Induttanza di carico dell'uscita (modalità corrente)	1 H massimo
Carico massimo (modalità tensione)	Corrente di pilotaggio massima di 5 mA (resistenza di carico minima di 2 kΩ)
Capacità di carico dell'uscita (modalità tensione)	2000 pF massimo

Caratteristiche meccaniche e fisiche

Attributo	Descrizione
Produttore	GE Fanuc Automation (Sistemi industriali)
Paese di origine	USA
Fattore di forma / larghezza dello slot	Modulo a slot singolo, layout compatto ad alta densità
Vincoli di posizionamento sulla piastra base	Qualsiasi slot I/O disponibile di un rack Series 90-30 a 5 o 10 slot
Diagnostica dello stato del modulo	Un singolo LED verde sul pannello frontale indica lo stato di alimentazione interna attiva

Connessioni e interfacce

Layout e assegnazione dei pin della morsettiera I/O rimovibile

Il gruppo di connessione frontale utilizza una morsettiera rimovibile standard a 20 pin per organizzare il cablaggio dei loop di campo, i ponticelli di configurazione e i collegamenti dell'alimentazione ausiliaria.

Pin del morsetto	Etichetta del morsetto	Funzione ingegneristica / mappatura del circuito
1	VOUT1	Morsetto di uscita in modalità tensione per il canale 1
2	VOUT2	Morsetto di uscita in modalità tensione per il canale 2
3	IOUT1	Uscita in modalità corrente del canale 1
4	IOUT2	Uscita in modalità corrente del canale 2
5	RTN1	Nodo del percorso di ritorno del loop di corrente per il canale 1
6	RTN2	Nodo del percorso di ritorno del loop di corrente per il canale 2
7	GND	Punto di connessione della schermatura a terra / collegamento alla barra di terra del telaio
8	GND	Punto di connessione della schermatura a terra / collegamento alla barra di terra del telaio
9	JMPV1	Nodo del ponticello per la selezione della modalità tensione per il canale 1
10	JMPV2	Nodo del ponticello per la selezione della modalità tensione per il canale 2
11	NC	Punto di connessione interno assente
12	DEF 0	Nodo del ponticello per lo stato fail-safe (configurazione predefinita a 0/4 mA)
13	NC	Punto di connessione interno assente
14	RANGE 1	Nodo del ponticello per l'intervallo di scala da 0 a 20 mA per il canale 1
15	NC	Punto di connessione interno assente
16	NC	Punto di connessione interno assente
17	NC	Punto di connessione interno assente
18	24V	Morsetto di ingresso positivo dell'alimentazione ausiliaria esterna a +24 V CC
19	NC	Punto di connessione interno assente
20	RANGE 2	Nodo del ponticello per l'intervallo di scala da 0 a 20 mA per il canale 2

Linee guida per l'installazione

Per garantire la massima affidabilità e sicurezza dell'apparecchiatura e la conformità agli standard industriali, seguire queste procedure ingegneristiche strutturate durante l'installazione.

1. Sicurezza dell'alimentazione del sistema e restrizioni degli slot

AVVISO CRITICO: DISALIMENTAZIONE OBBLIGATORIA

Verificare sempre che la fonte di alimentazione della piastra base del controller principale sia completamente scollegata prima di inserire, regolare o estrarre il modulo. Non eseguire mai l'hot-swap in nessuna circostanza.

Il modulo può essere inserito in qualsiasi slot I/O standard su qualsiasi piastra base di espansione o della CPU.
Per prevenire il degrado dell'alimentazione e il surriscaldamento, limitare a un massimo di 6 moduli master per piastra base della CPU contemporaneamente.
Assicurarsi che ogni modulo installato sia instradato verso un loop di rete indipendente e fisicamente isolato, per evitare conflitti di segnale.

+-------------------------------------------------------------+
| [CPU] | [Slot 2] | [Slot 3] | [Slot 4] | [Slot 5] | [Slot 6] |
| Slot1 | I/O LINK| I/O LINK| I/O LINK| I/O LINK| I/O LINK|
| | Master | Master | Master | Master | Master |
+-------------------------------------------------------------+
 |__________ Massimo 6 moduli per piastra base della CPU __________|

2. Cablaggio di comunicazione e tecniche di schermatura

Mitigazione delle interferenze del segnale: Tutti i collegamenti di campo terminati sulla porta frontale a 20 pin di tipo Honda devono essere instradati tramite cavi a doppino intrecciato schermato (STP) di tipo industriale. Ciò è fondamentale per mantenere l'integrità del segnale di linea bilanciato RS-422/RS-485.
Messa a terra del filo di drenaggio: Collegare la schermatura esterna del cavo direttamente alla terra del telaio del sistema o alla barra di terra dedicata del telaio per eliminare il rumore elettromagnetico ad alta frequenza.

3. Sequenza di esecuzione e accensione iniziale

1

Verificare il montaggio hardware

Verificare che il modulo sia inserito saldamente negli slot del backplane e che i fermi in plastica superiore e inferiore siano bloccati in posizione.

2

Collegare il cablaggio di campo

Fissare il connettore a 20 pin di tipo Honda alla linea seriale che conduce al primo dispositivo slave distribuito.

3

Applicare l'alimentazione primaria

Accendere l'alimentazione principale del telaio e monitorare attentamente la diagnostica della sequenza di avvio tramite gli indicatori LED.

4. Operazioni di ripristino dopo l'installazione in caso di guasto

Risoluzione dell'instabilità del collegamento: Se si verifica un errore di comunicazione transitorio, un timeout o una perdita di pacchetti sul bus seriale, utilizzare l'interfaccia integrata sul pannello frontale per ripristinare il normale funzionamento del sistema.
Esecuzione del reset manuale: Premere con decisione il pulsante manuale dedicato LINK RESTART sul pannello frontale. Questa operazione sovrascrive i registri degli errori bloccati, elimina i guasti di rete e forza un'inizializzazione a freddo immediata del collegamento di comunicazione seriale senza riavviare la CPU principale del PLC.

FAQ

Cosa accade alle uscite dell'anello di corrente analogico se la CPU host entra in modalità STOP?

La risposta è determinata dal ponticello DEF 0 sul pin 12 del terminale. Se il ponticello non è inserito, i canali mantengono l'ultimo valore attivo, purché sia collegata l'alimentazione di backup. Se il ponticello è inserito, passano immediatamente a 0 mA o 4 mA in base all'intervallo selezionato.

Come si può modificare il modulo per emettere un segnale da 0 a 10 V invece di un anello di corrente?

Per configurare un intervallo da 0 a 10 V, il canale deve essere impostato sull'intervallo da 0 a 20 mA mediante un ponticello e deve essere installata una resistenza ad alta precisione da 250 ohm tra i terminali JMPVx e IOUTx, al posto di un normale collegamento a filo.

Qual è il numero massimo di questi moduli che è possibile installare su una singola base?

È possibile installare un massimo di tre moduli per base se assorbono energia esclusivamente dal backplane del PLC. Per superare questo limite ed evitare di sovraccaricare l'alimentazione del backplane, è necessario collegare un'alimentazione esterna da 24 V CC alla morsettiera.

Come elabora il modulo i valori dei registri fuori intervallo scritti dal codice utente?

Il modulo utilizza un formato in complemento a 2 a 16 bit, scalato fino a un conteggio decimale di 32000 per le uscite di corrente a fondo scala. Se viene immesso un valore di dati non valido superiore a 32767, il software di programmazione rifiuta l'inserimento e non accetta il valore.
