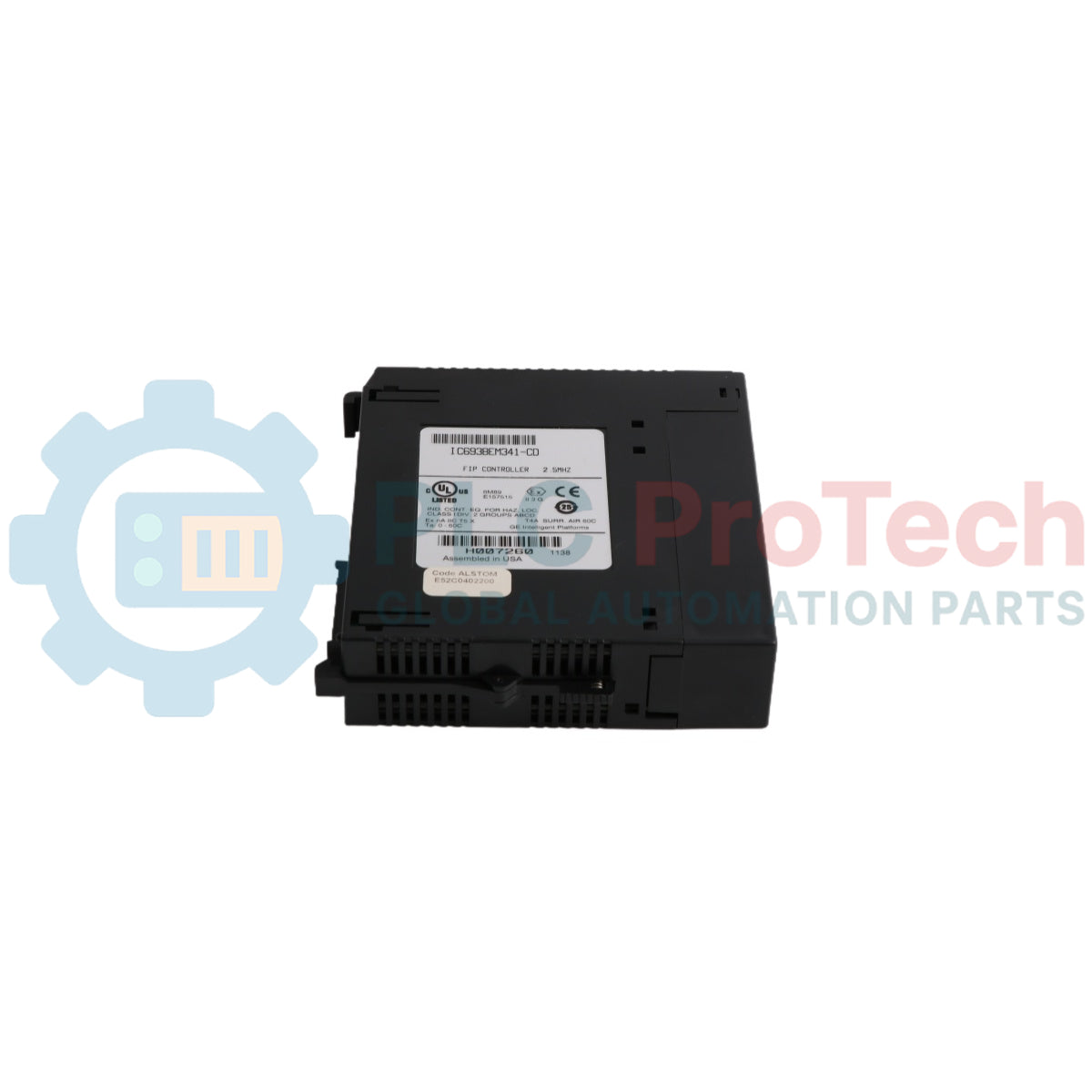

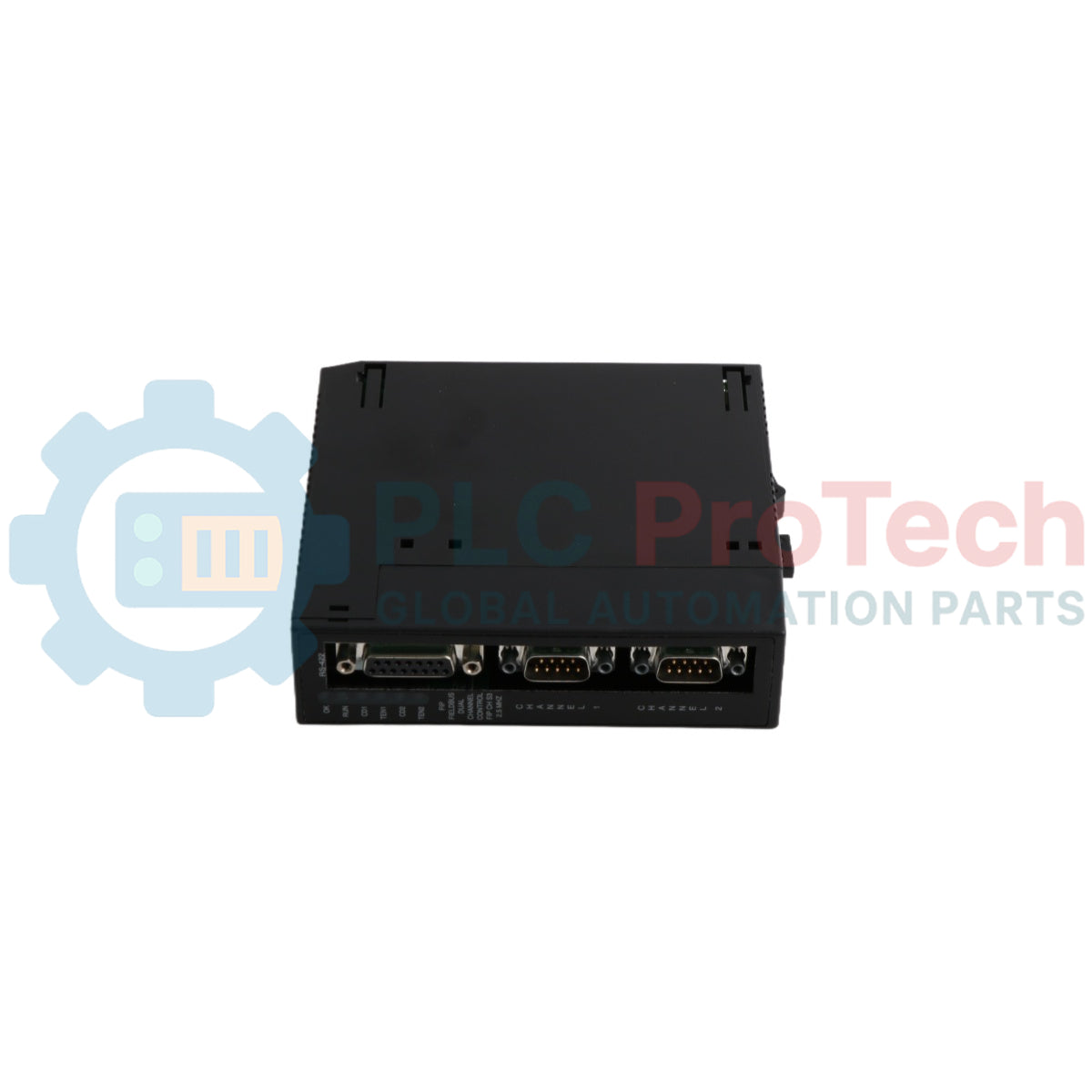

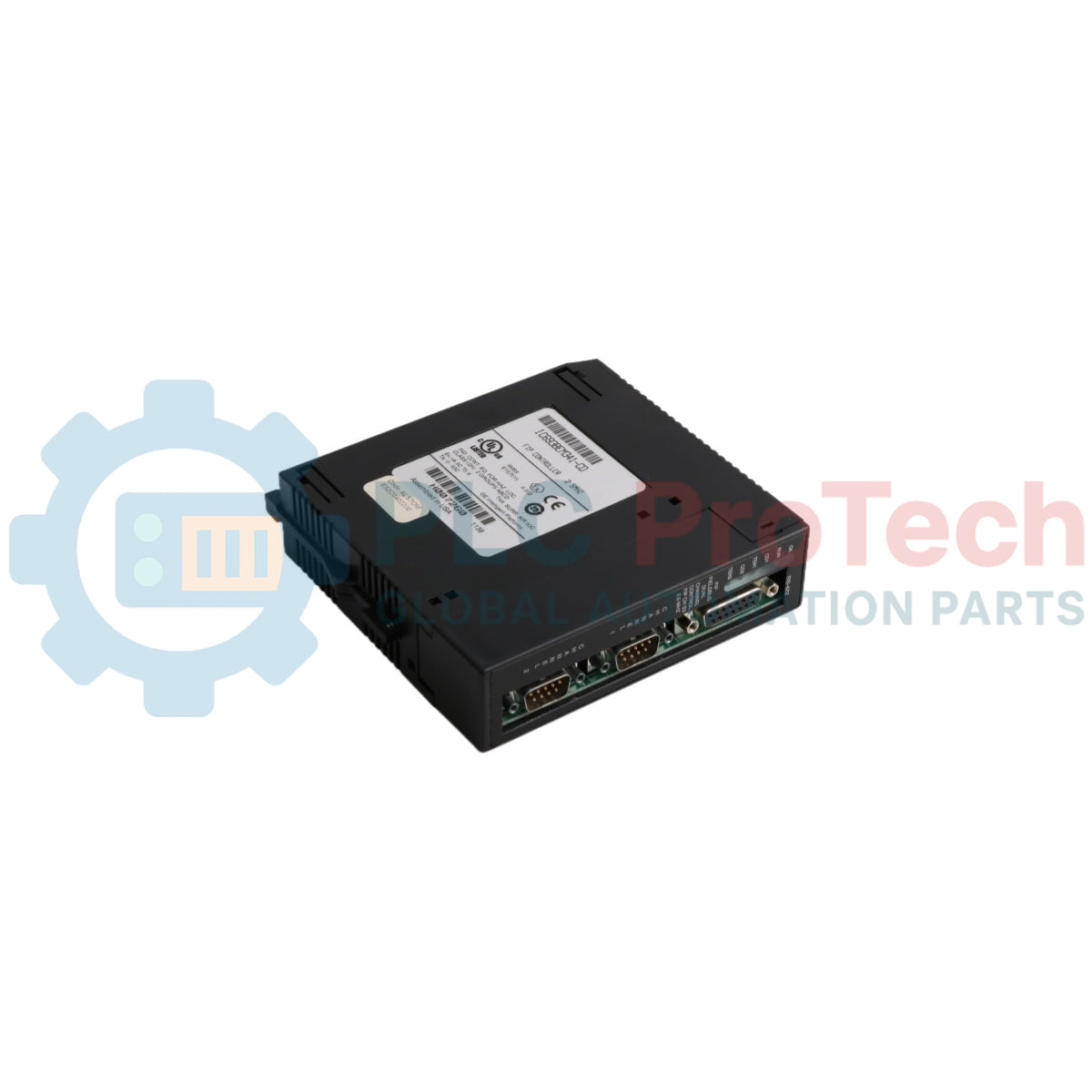

Controller del bus FIP GE Fanuc IC693BEM341 Serie 90-30

Panoramica

Il IC693BEM341 è un controller bus FIP (Factory Instrumentation Protocol) ad alte prestazioni, progettato per l'ecosistema PLC GE Fanuc Series 90-30. In qualità di ponte di comunicazione essenziale, questa versione da 2,5 MHz facilita lo scambio di dati deterministico ad alta velocità in ambienti industriali impegnativi, come la generazione di energia, il trattamento delle acque e la produzione su larga scala. Aumentando la velocità della rete rispetto al precedente standard da 1,0 MHz, l' IC693BEM341 riduce al minimo la latenza di rete e garantisce la sincronizzazione in tempo reale tra i rack I/O distribuiti e i dispositivi slave. La sua integrazione è fondamentale per ridurre i tempi di inattività dell'intero sistema e mantenere l'integrità dei dati in architetture automatizzate complesse.

Funzionalità e architettura

L' IC693BEM341 introduce la configurazione Mode 30, un'evoluzione significativa rispetto alla precedente Mode 11. Questa modalità operativa trasforma il controller in un robusto hub di gestione, capace di gestire la ridondanza e servizi di messaggistica complessi.

• Supporto della ridondanza: Maggiore disponibilità del sistema grazie alle configurazioni con controller ridondanti, essenziali per i processi mission-critical.

• Gestione degli slave: Controllo completo di rack I/O, azionamenti e stazioni di controllo, per consentire monitoraggio e diagnostica centralizzati.

• Marcatura temporale: Registrazione precisa degli eventi per un massimo di 1024 valori booleani, utilizzando il formato POSIX COMV per un tracciamento cronologico standardizzato.

• Scambio sincrono: L'implementazione dei servizi MPS (Message Periodic/Sporadic) garantisce che i dati prodotti e consumati rimangano perfettamente allineati al ciclo di scansione del PLC.

Specifiche tecniche principali

Domande frequenti di progettazione

In cosa differisce l'IC693BEM341 dall'IC693BEM340?

La differenza principale è la velocità di trasmissione della rete. Il BEM341 opera a 2,5 MHz, mentre il BEM340 è limitato a 1,0 MHz. Sebbene siano funzionalmente identici per quanto riguarda la logica, il BEM341 richiede un firmware della CPU più recente (Release 8.10 o superiore) per funzionare correttamente.

Posso utilizzare il software standard IC641SWPxxx per configurare questo modulo?

No. Questa versione del controller bus FIP non è compatibile con il software di programmazione IC641SWPxxx. È necessario utilizzare il programmatore portatile (HHP), IC641CTLxxx per Windows Release 2.0 o successiva, oppure l'utility di configurazione FBCLOAD.

Qual è l'importanza della nuova funzionalità Mode 30?

La Mode 30 è un'estensione della Mode 11 che aggiunge importanti funzionalità industriali, tra cui la ridondanza hardware, la gestione dei dispositivi slave (rack e azionamenti) e la possibilità di ricevere configurazioni esterne direttamente attraverso la rete FIP.

Guida alla progettazione e all'installazione

• Sincronizzazione del firmware: Prima di installare l' IC693BEM341, verificare che la CPU Series 90-30 sia aggiornata almeno alla Release 8.10. Il mancato rispetto di questo requisito minimo del firmware causerà errori di configurazione o un errore "Loss of Module" nel software hardware del PLC.

• Terminazione della rete: A 2,5 MHz, l'integrità del segnale è altamente sensibile ai disadattamenti di impedenza. Assicurarsi che siano installati terminatori conformi allo standard FIP a entrambe le estremità fisiche del bus, per prevenire riflessioni del segnale e danneggiamento dei dati.

• Configurazione della ridondanza: Quando si utilizza la Mode 30 per applicazioni ridondanti, assicurarsi che il caricatore di configurazione esterna FBCLOAD sia della Versione 2.0 o superiore. Le versioni precedenti del caricatore non sono compatibili con gli aggiornamenti specifici relativi alla marcatura temporale e ai tipi di subscriber richiesti dalle moderne specifiche FIP Device Manager.
