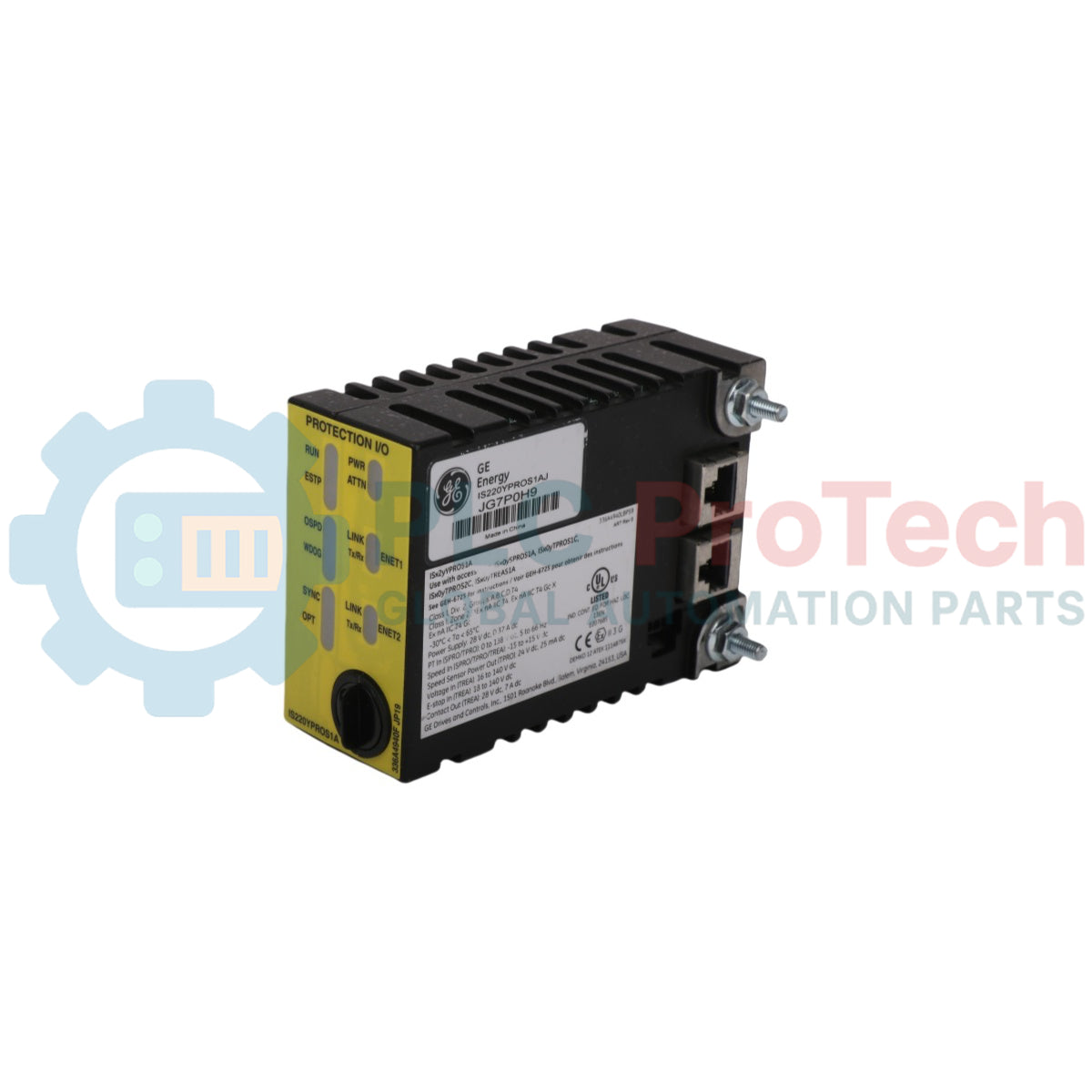

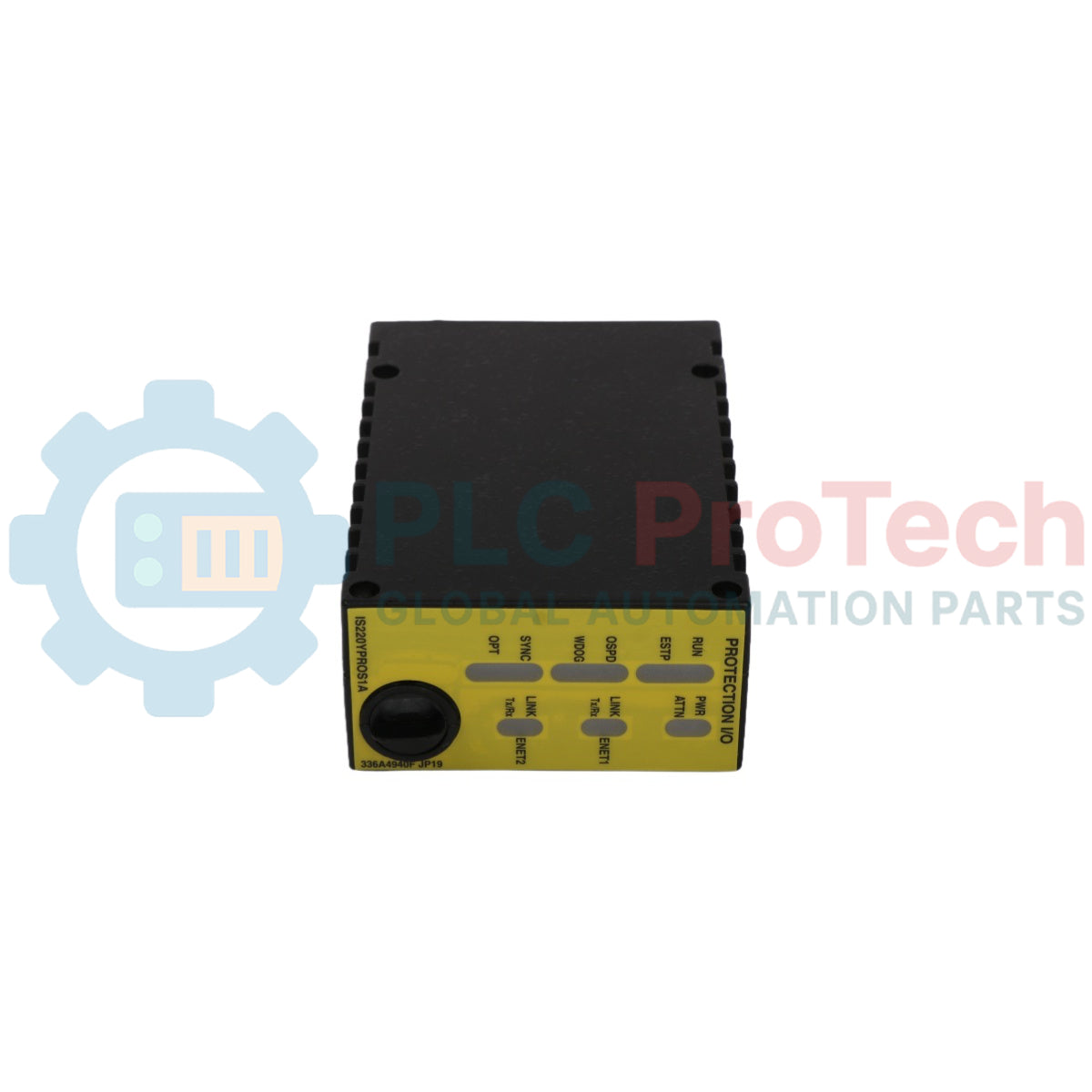

Modulo I/O di protezione di backup della turbina General Electric IS220YPROS1AJ Mark VIeS

Descrizione

IS220YPROS1AJ funge da modulo I/O di protezione di backup della turbina all'interno della serie di sistemi di controllo Mark VIeS. Questo modulo è progettato per funzionare come circuito indipendente di backup per la protezione da sovravelocità, operando insieme a un circuito di controllo secondario per gestire la sincronizzazione del generatore con una sbarra di rete elettrica esterna. Inoltre, IS220YPROS1AJ fornisce un circuito di processo watchdog dedicato e autonomo per monitorare lo stato di runtime dell'architettura primaria di controllo dell'impianto. Dotato di porte di rete Ethernet integrate, l'hardware gestisce direttamente le comunicazioni IONet bidirezionali con i moduli di controllo del sistema, mostrando al contempo aggiornamenti in tempo reale sullo stato del collegamento tramite LED diagnostici. L'assemblaggio della scheda a circuiti stampati di base presenta uno speciale tipo di rivestimento protettivo per PCB, volto a mantenere il funzionamento dell'hardware in quadri industriali sul campo sottoposti a condizioni difficili.

Caratteristiche

• Stabilisce un livello hardware di backup completamente indipendente, non influenzato dal funzionamento del sistema di controllo primario.
• Esegue algoritmi discreti di protezione da sovravelocità e controlli secondari di sincronizzazione della sbarra del generatore.
• Integra un meccanismo watchdog dedicato per valutare gli stati di elaborazione dei moduli di controllo primari.
• Incorpora due connettori Ethernet fisici che supportano comunicazioni rapide con l'infrastruttura fieldbus IONet.
• Dispone di LED diagnostici di stato locali che forniscono feedback operativo in tempo reale sui collegamenti di rete.
• Utilizza uno speciale tipo di rivestimento protettivo per PCB per prevenire il deterioramento strutturale dei circuiti.

Applicazioni

• Sistemi di protezione di backup delle turbine: forniscono interblocchi di sicurezza contro la sovravelocità e sganci di emergenza secondari su turbine industriali pesanti.
• Circuiti di sincronizzazione del generatore: verificano lo stato di tensione e frequenza prima della chiusura degli interruttori principali verso la rete elettrica.
• Watchdog di sicurezza indipendenti: monitorano il funzionamento del controllore industriale primario nelle architetture strumentate di sicurezza Mark VIeS.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Isolare tutti gli ingressi di alimentazione esterna e disattivare le linee attive prima di montare il modulo di protezione sulla relativa base terminale.
• Assicurarsi che il modulo sia configurato correttamente per la disposizione specifica dei terminali, ad esempio configurazioni ridondanti triple modulari (TMR) montate su schede terminali di protezione simplex (SPRO), basi terminali singole TPROS#C o schede TREA specializzate per sistemi aeroderivati.
• Fissare saldamente tutti gli elementi di connessione per mantenere una distribuzione stabile dell'alimentazione esterna a 28 V cc sulle schede del processore interno.
• Verificare che le temperature ambiente strutturali del quadro siano mantenute entro l'intervallo designato da -30 a + 65 Celsius per prevenire guasti prematuri dei componenti.
