Manufacturer: General Electric
Product No.: IC693MDL655H
Country of origin:United States
Product Type: Modulo di ingresso digitale CC
Payment: T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months
Il modulo di ingresso discreto GE Fanuc IC693MDL655H è un modulo della Series 90-30 per applicazioni a 24 VCC con logica positiva o negativa.
Il modulo dispone di 32 punti di ingresso disposti in quattro gruppi isolati da otto. Ogni gruppo dispone di una propria connessione comune per un cablaggio di campo flessibile.
La tensione di ingresso nominale è 24 VCC, con un intervallo operativo di ingresso da 0 a 30 VCC. La corrente tipica nello stato ON è 7,0 mA a 24 VCC.
Il modulo utilizza l'isolamento mediante optoisolatori tra il lato campo e il lato logico. È inoltre previsto l'isolamento tra i quattro gruppi di ingresso.
Trentadue indicatori LED forniscono lo stato ON/OFF individuale di tutti i punti di ingresso. Il modulo occupa 32 bit di dati di ingresso discreti %I nel PLC Series 90-30.

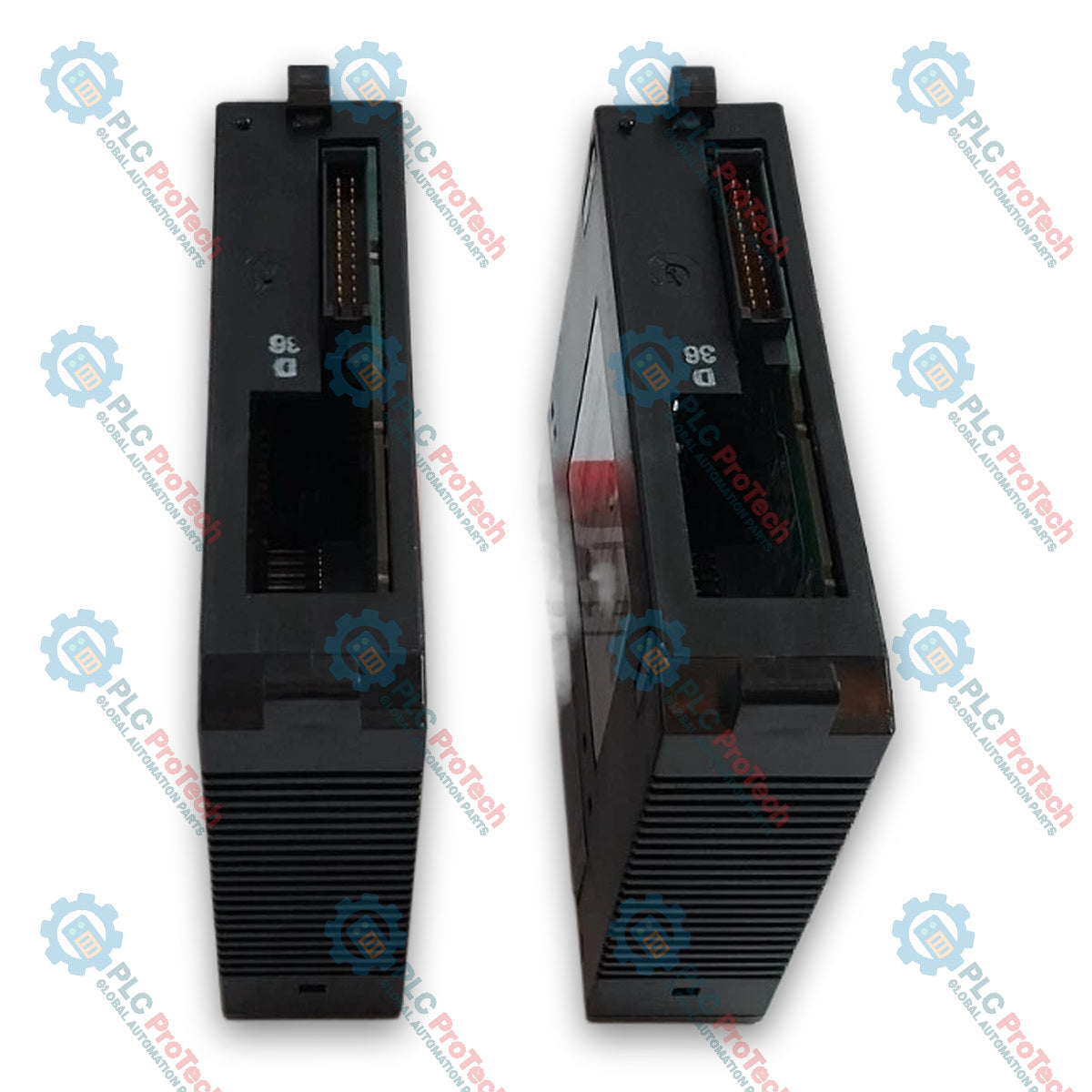

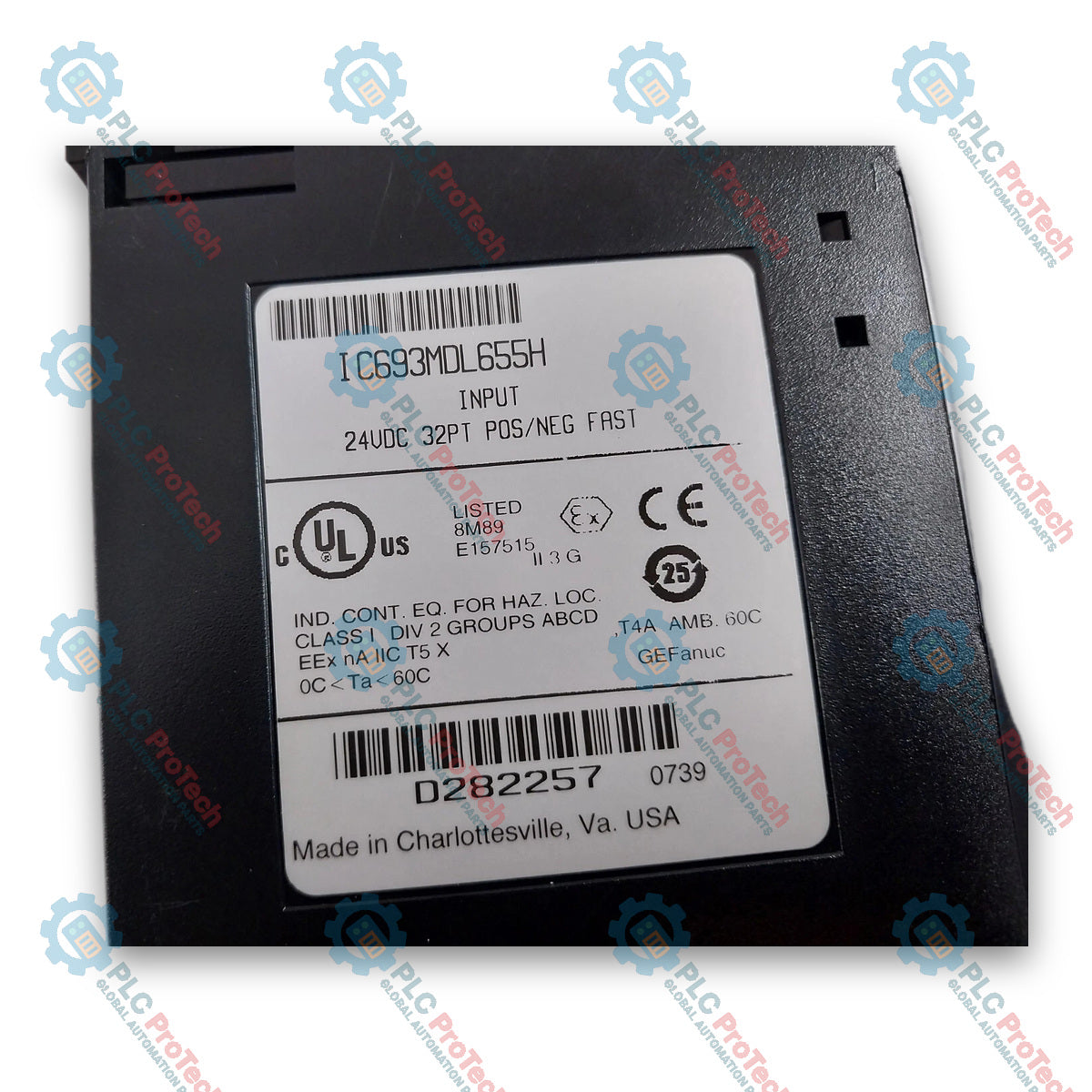

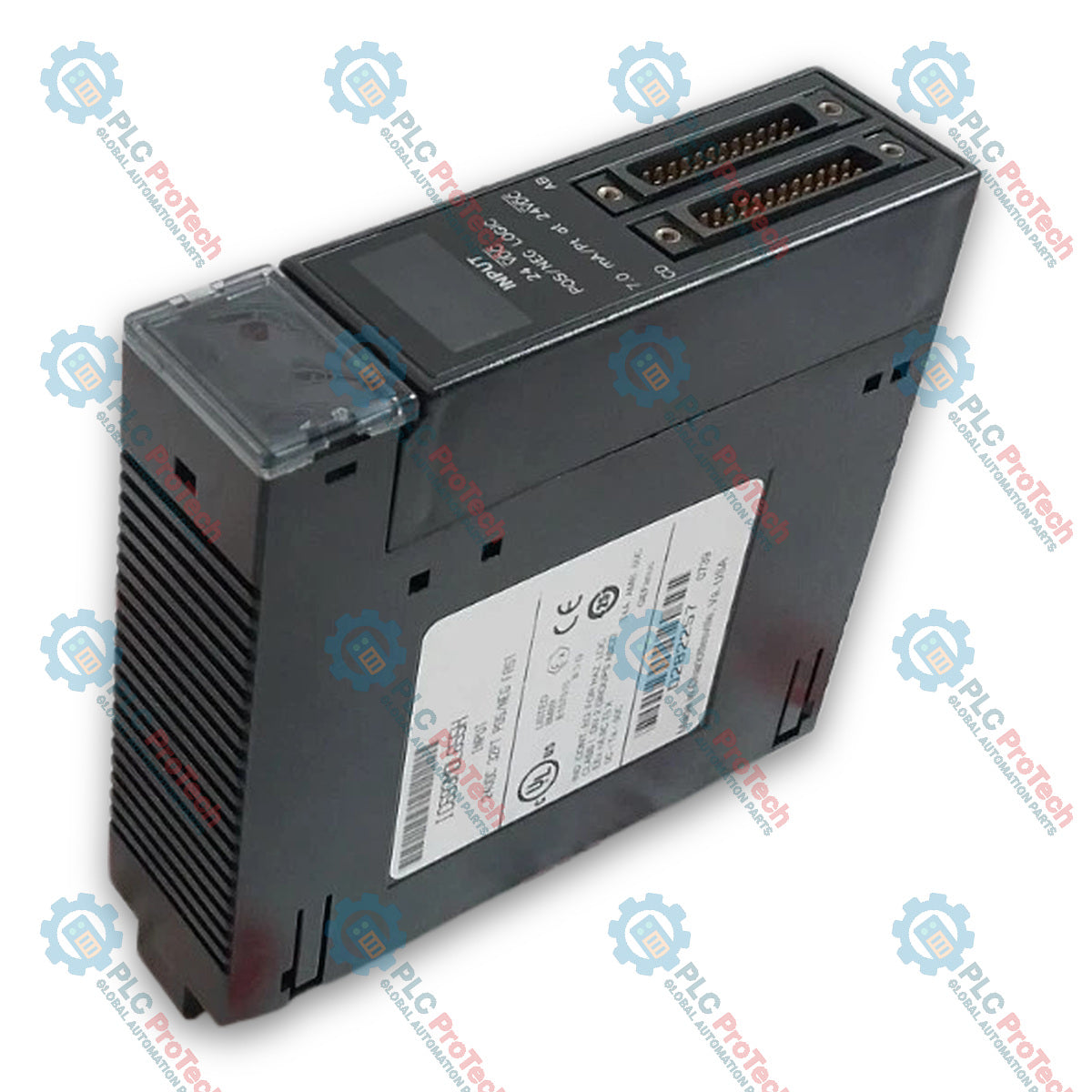

La targhetta del modello IC693MDL655H identifica il modulo come 24VDC 32PT POS/NEG FAST. Riporta inoltre l'omologazione UL E157515 e le marcature per ambienti pericolosi per applicazioni di Classe I, Divisione 2.
Modulo di ingresso discreto Series 90-30
32 punti di ingresso digitali
Ingresso nominale a 24 VCC
Intervallo di ingresso da 0 a 30 VCC
Funzionamento con logica positiva o negativa
Quattro gruppi isolati di otto ingressi
Connessione comune separata per ciascun gruppo
Corrente ON tipica di 7,0 mA a 24 VCC
Tempo massimo di risposta ON di 2 ms
Tempo massimo di risposta OFF di 2 ms
Isolamento di 1500 V tra campo e logica
Isolamento di 250 V tra i gruppi
Indicazione LED individuale per tutti i 32 canali
Due connettori di campo a 24 pin montati frontalmente
Indicazione di ingresso FAST sulla targhetta hardware
Omologazione UL E157515
Marcatura per ambienti pericolosi Classe I, Divisione 2
Monitoraggio di sensori discreti
Ingressi per interruttori di finecorsa
Ingressi per interruttori di prossimità
Ingressi per pulsanti e selettori
Feedback dello stato della macchina
Circuiti di controllo industriale a 24 VCC
Espansione I/O del PLC Series 90-30
Sostituzione dei moduli IC693MDL655H installati
| Parametro | Specifica |
|---|---|
| Produttore | GE Fanuc |
| Numero di catalogo | IC693MDL655H |
| Modello base | IC693MDL655 |
| Famiglia di prodotti | Serie 90-30 |
| Tipo di prodotto | Modulo di ingresso logico CC positivo/negativo |
| Punti di ingresso | 32 |
| Configurazione degli ingressi | 4 gruppi isolati da 8 |
| Tipo di logica | Logica positiva o negativa |
| Tensione nominale | 24 VCC |
| Intervallo di tensione di ingresso | da 0 a 30 VCC |
| Corrente di ingresso tipica | 7,0 mA a 24 VCC |
| Utilizzo dei dati del PLC | 32 bit di dati di ingresso %I |
| Marcatura hardware | 24VCC 32PT POS/NEG FAST |
| Revisione | H |
| Parametro | Specifica |
|---|---|
| Tensione nello stato ON | da 11,5 a 30 VCC |
| Tensione nello stato OFF | da 0 a 5 VCC |
| Corrente minima nello stato ON | 3,2 mA |
| Corrente massima nello stato OFF | 1,1 mA |
| Tempo di risposta ON | 2 ms massimo |
| Tempo di risposta OFF | 2 ms massimo |
La specifica IC693MDL655 definisce la tensione nominale, le soglie, i tempi di risposta e la corrente di ingresso per questa famiglia di moduli.
| Parametro | Specifica |
|---|---|
| Isolamento tra campo e logica | 1500 V |
| Isolamento tra gruppi | 250 V |
| Gruppi di ingressi | A, B, C, D |
| Ingressi per gruppo | 8 |
| Configurazione dei comuni | Un comune per gruppo |
Il modulo divide i 32 punti in A1-A8, B1-B8, C1-C8 e D1-D8. Ogni gruppo è isolato e utilizza il proprio comune utente.
| Parametro | Specifica |
|---|---|
| Consumo sul backplane a +5 V | 195 mA massimo |
| Consumo isolato a +24 V | 224 mA tipici con tutti i 32 ingressi attivati |
| Alimentazione del dispositivo di campo | Alimentazione esterna o uscita isolata del modulo a +24 VCC |
| Connessione | Funzione |
|---|---|
| Connettore destro a 24 pin | Gruppi di ingressi A e B |
| Connettore sinistro a 24 pin | Gruppi di ingressi C e D |
| Tipo di connettore | Fujitsu FCN-365P024-AU, maschio |
| Cavi precablati compatibili | IC693CBL327 e IC693CBL328 |
GE Fanuc specifica due connettori frontali a 24 pin. Il connettore destro serve i gruppi A e B, mentre quello sinistro serve i gruppi C e D.
| Parametro | Specifica |
|---|---|
| Omologazione UL | E157515 |
| Luogo pericoloso | Classe I, Divisione 2, Gruppi A, B, C, D |
| Codice di temperatura | T4A |
| Temperatura ambiente | Da 0 a 60 °C |
| Marcatura Ex europea | EEx nA IIC T5 X |
| Marcatura CE | Sì |
| Paese di produzione | USA |
| Luogo di produzione | Charlottesville, Virginia |
L'IC693MDL655 può utilizzare un'alimentazione utente esterna a 24 VCC oppure l'alimentazione isolata a +24 VCC disponibile sul connettore del modulo.
Ogni gruppo isolato dispone di una propria connessione comune. Ciò consente il cablaggio con logica positiva o negativa in base alla disposizione dei dispositivi di campo.
Lo schema elettrico ufficiale identifica connessioni ACOM, BCOM, CCOM e DCOM separate, insieme ai terminali +24 V OUT e 0 V.
Verificare il numero di catalogo completo IC693MDL655H prima della sostituzione.
Confermare che i circuiti di campo utilizzino una logica positiva o negativa a 24 VCC.
Preservare il cablaggio comune esistente A, B, C e D.
Confermare che la tensione di campo rimanga nell'intervallo da 0 a 30 VCC.
Controllare entrambi i connettori di campo a 24 pin prima di applicare l'alimentazione.
Verificare i LED dei singoli canali dopo l'installazione.
Confermare tutti i 32 stati degli ingressi %I nel programma PLC.
Rispettare i requisiti di riduzione dei valori nominali degli ingressi a temperature ambiente elevate.
Abbinare IC693MDL655H quando il sistema installato richiede la revisione hardware H.
Non utilizzare E157515 come numero di catalogo; è l'identificativo dell'omologazione UL.
Preservare l'orientamento dei connettori e il cablaggio comune dei gruppi isolati durante la sostituzione.
Verificare i requisiti di approvazione per aree pericolose dell'applicazione installata prima della sostituzione.
