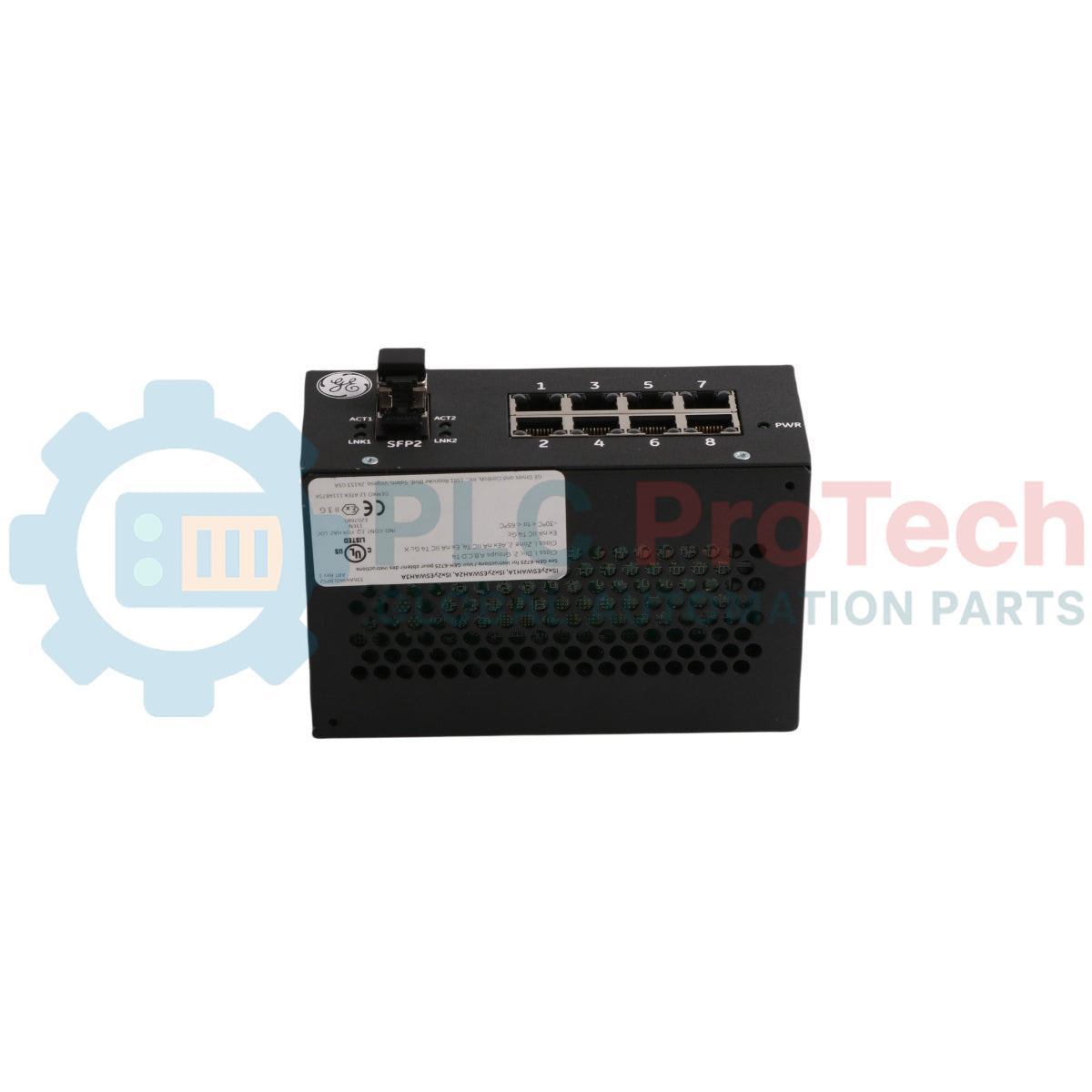

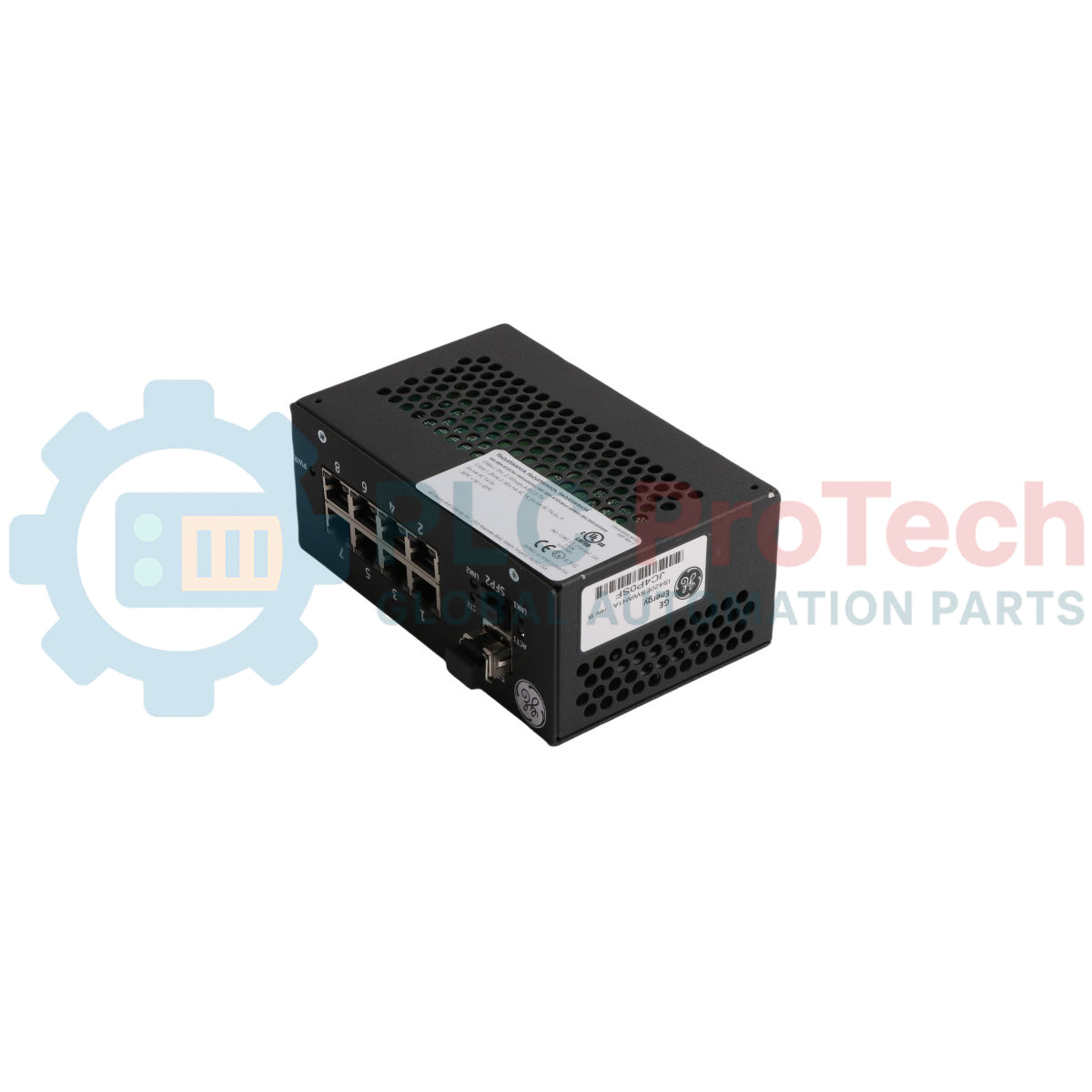

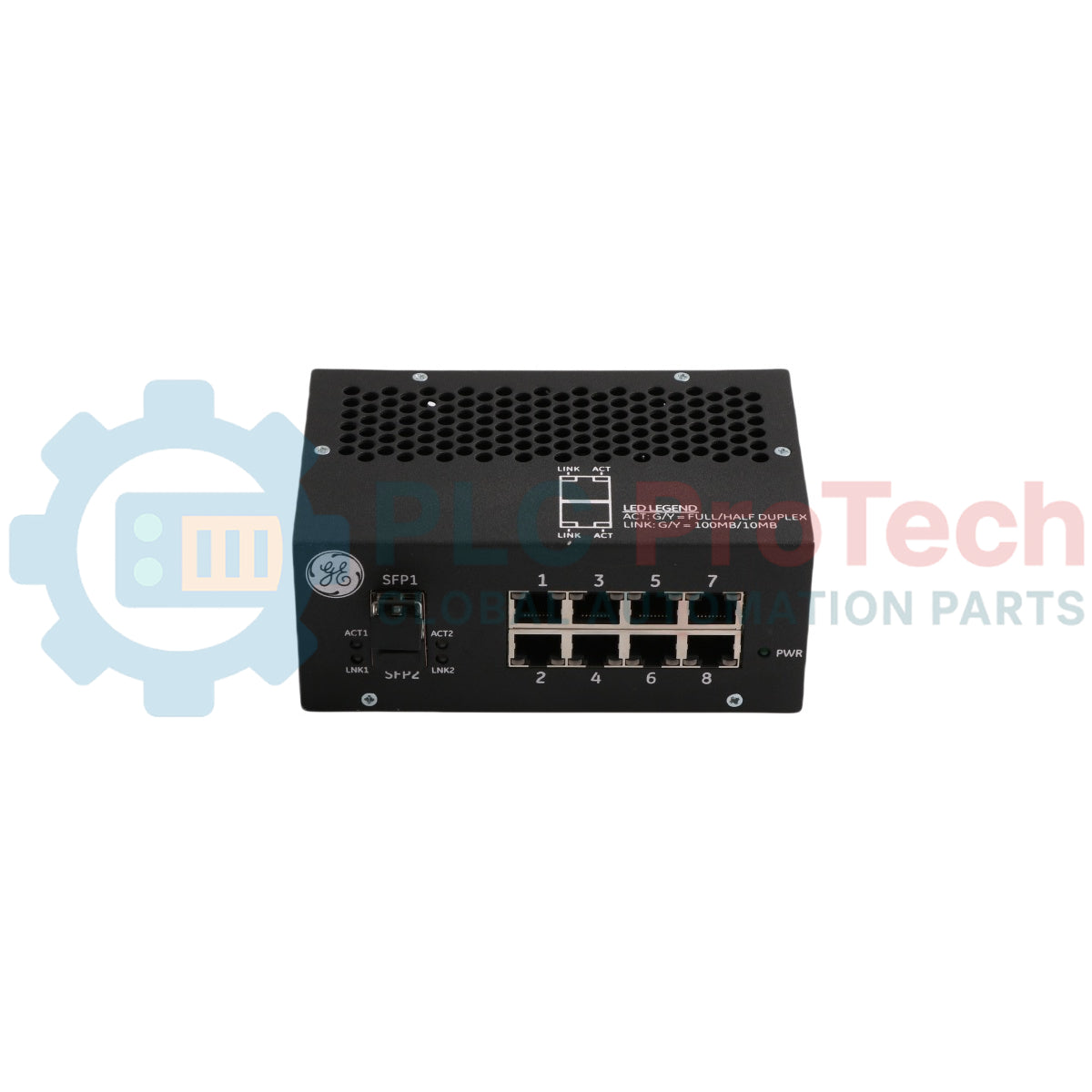

Switch IONet industriale GE Mark VIe IS420ESWAH1A

Panoramica del prodotto

L' IS420ESWAH1A (IS420ESWAH1A) è uno switch Ethernet industriale non gestito ad alta disponibilità, progettato da General Electric specificamente per i sistemi di controllo di sicurezza funzionale PACSystems Mark VIe e Mark VIeS. Operando come hub hardware deterministico per la distribuzione della rete, questo dispositivo coordina il traffico di comunicazione ad alta velocità attraverso configurazioni ad anello della rete ottica industriale locale (IONet). Le infrastrutture automatizzate per processi continui e gravosi, incluse le reti di generazione di energia termoelettrica, le raffinerie di trattamento chimico e gli impianti di lavorazione dei minerali, si affidano all' IS420ESWAH1A (IS420ESWAH1A) per mantenere collegamenti dati peer-to-peer sincronizzati. Eliminando il jitter del loop di trasmissione e dando priorità ai pacchetti applicativi critici per la sicurezza in tempo reale, questo switch previene i timeout di comunicazione non programmati. Ciò garantisce una visibilità continua del controllo, protegge le turbine di alto valore ed elimina attivamente i costosi fermi forzati dell'impianto causati dalle interruzioni di rete.

Topologia hardware e architettura principale

La disposizione strutturale sottostante, i percorsi di elaborazione ridondanti e i protocolli automatizzati di filtraggio dei pacchetti dell'assemblaggio switch IS420ESWAH1A garantiscono un throughput affidabile dei dati in runtime.

• Array di porte IONet dedicato: Dotato di porte in rame 10/100 Base con connessioni RJ45 standard, con autonegoziazione, rilevamento automatico dell'attraversamento dei cavi HP-MDIX e supporto full/half duplex.

• Matrice di ingressi di alimentazione ridondanti: Implementa ingressi ridondanti Dual-OR da 24/28 VDC su morsettiera, garantendo commutazioni fluide del bus di alimentazione senza il ripristino dei componenti interni in caso di caduta della linea di alimentazione primaria.

• Buffering deterministico dei pacchetti: Utilizza un buffer integrato per pacchetti di almeno 256 KB, abbinato a un registro affidabile per il tracciamento di 4 K indirizzi Media Access Control (MAC), per ottimizzare l'inoltro dei frame.

• LED per una telemetria completa: Include indicatori LED bicolore per ogni interfaccia di rete, che segnalano la presenza del collegamento, la velocità di trasferimento attiva e lo stato del duplex, oltre a una spia indipendente dello stato della linea di alimentazione.

• Struttura protettiva per ambienti pericolosi: Realizzato con substrati circuitali rivestiti conformalmente G3, alloggiati in un robusto involucro metallico, certificato per l'installazione sicura in pannelli di quadri elettrici automatizzati di Classe I, Divisione 2 e Zona 2 in ambienti difficili.

Indicatori delle prestazioni e limiti ambientali

Domande frequenti sulla comunicazione e la diagnostica delle sottostazioni

Cosa distingue il fattore di forma hardware ESWA dalla linea ESWB adiacente di switch IONet?

Le designazioni ESWA ed ESWB classificano la disposizione strutturale e i raggruppamenti delle porte dello switch. Sebbene entrambi utilizzino una logica di switching interna e sistemi di gestione dei pacchetti fondamentali identici, il fattore di forma ESWA utilizza un ingombro fisico specifico ottimizzato per configurazioni su guida DIN a profilo stretto, massimizzando la densità delle porte e mantenendo ridotti i requisiti di spazio sul pannello.

In che modo il suffisso H1A influisce sulla disposizione fisica delle porte e sulle capacità in fibra ottica di questo switch?

L'indicatore numerico specifica l'esatta configurazione dei supporti della famiglia di switch GE. L'opzione H1A indica una configurazione interamente in rame, senza ricetrasmettitori in fibra ottica integrati. Al contrario, le varianti superiori, come H2A-H5A, integrano ricetrasmettitori in fibra ottica multimodale o monomodale per lunghe distanze, oltre alle interfacce standard in rame.

L'architettura non gestita dell'IS420ESWAH1A richiede una configurazione software manuale prima dell'installazione?

No. Questo hardware funziona completamente in modalità plug-and-play, senza richiedere l'assegnazione manuale di indirizzi IP, script di configurazione di rete o programmazione del firmware. Quando viene inserito in un loop Mark VIe attivo, lo switch rileva automaticamente le velocità dei dispositivi, mappa gli indirizzi MAC attivi e instrada i pacchetti di dati IONet senza l'intervento del tecnico sul campo.

Guida all'ingegneria e all'installazione

• Messa a terra della guida DIN e minimizzazione del rumore elettromagnetico:

  Fissare saldamente l'IS420ESWAH1A su una guida DIN standard da 35 mm utilizzando le clip di montaggio strutturale approvate. Per mantenere una velocità di comunicazione stabile nei pannelli di comando con elevati livelli di interferenza elettromagnetica, la guida DIN deve essere collegata elettricamente alla griglia principale di terra dell'involucro. Rimuovere vernice o ossidazione dai punti di montaggio del telaio per stabilire un percorso a bassa resistenza che contribuisca a dissipare il rumore elettrico ad alta frequenza prima che distorca i pacchetti dei frame di dati.

• Separazione delle doppie alimentazioni e serraggio dei morsetti:

  Collegare alimentatori indipendenti da 24 VDC alle morsettiere TB1 e TB2 per utilizzare la ridondanza di alimentazione a doppio diodo OR del modulo. Serrare le viti dei cavi sui contatti Phoenix con una coppia di 0,25 N-m (2,2 pollici-libbre). Alimentando questi ingressi da interruttori separati si evita che un singolo guasto dei componenti metta fuori servizio l'intero nodo di rete IONet.

• Linee guida per la gestione del flusso d'aria e delle prestazioni termiche:

  Lo switch è certificato in fabbrica per funzionare tramite raffreddamento a convezione passiva in un intervallo di temperatura ambiente compreso tra -40 e +70 gradi C. Per garantire un flusso d'aria naturale verso l'alto attraverso l'involucro metallico perforato, lasciare uno spazio libero minimo di 5 cm sopra e sotto l'alloggiamento del dispositivo. Mantenere l'involucro libero da consistenti accumuli di polvere per evitare aumenti localizzati della temperatura che potrebbero ridurre la durata dei condensatori interni.
