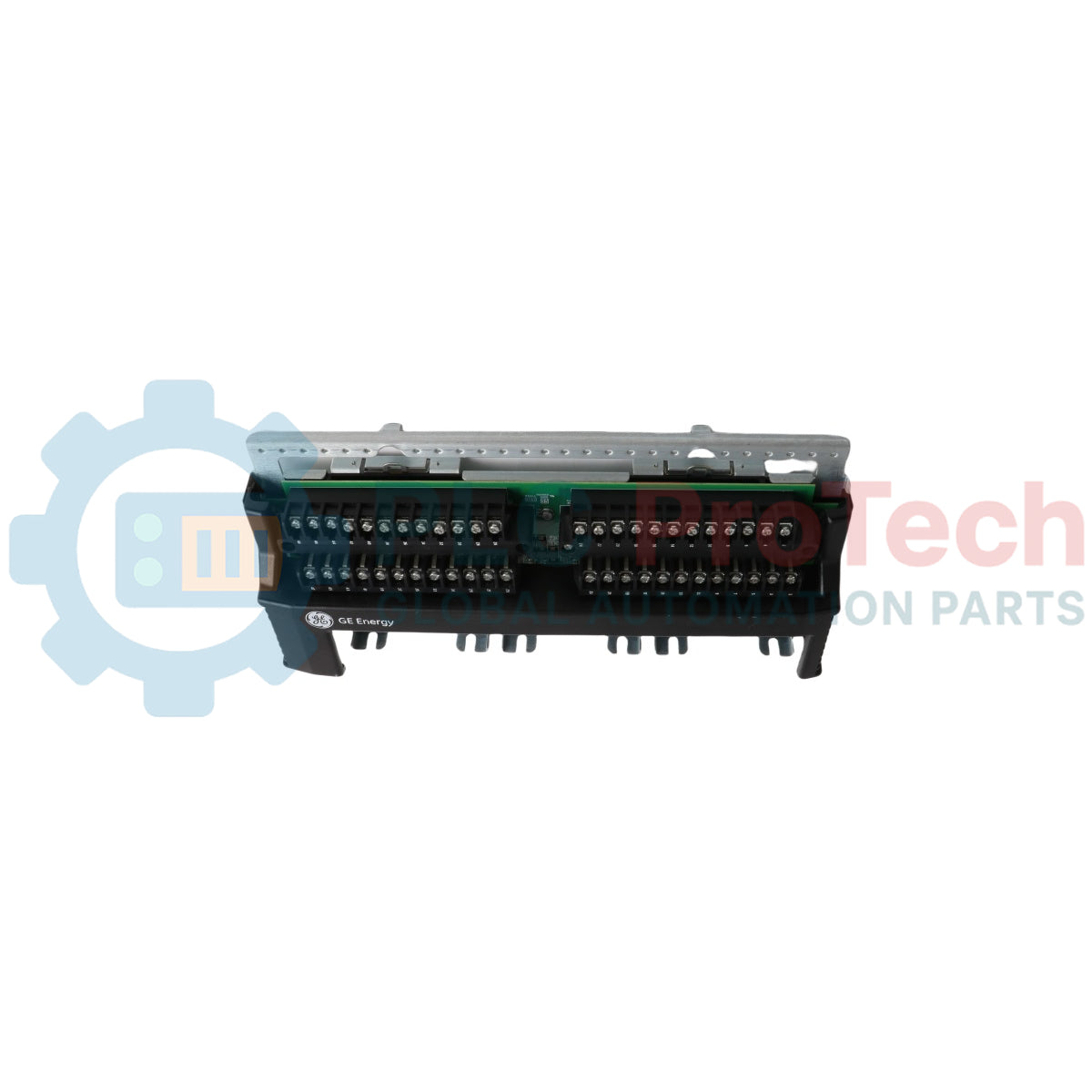

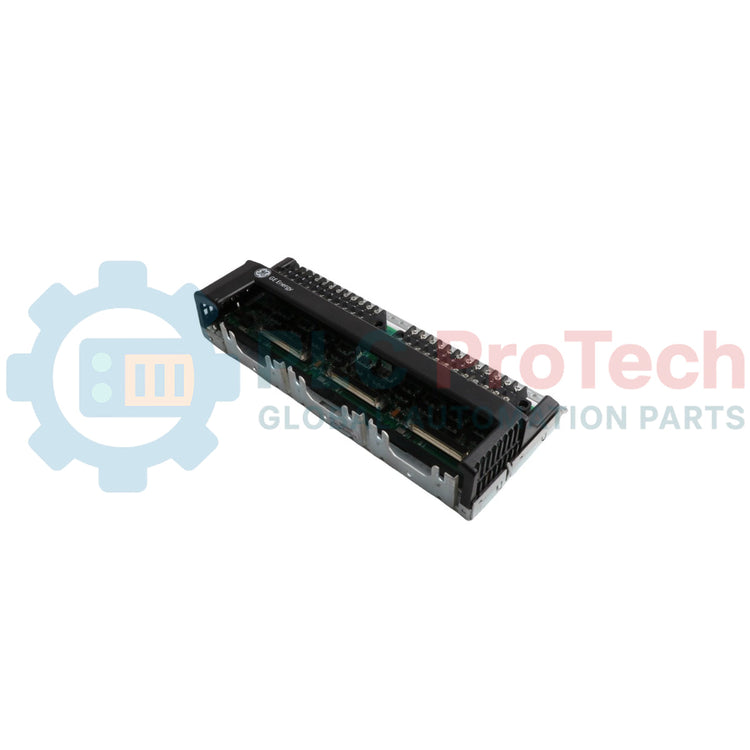

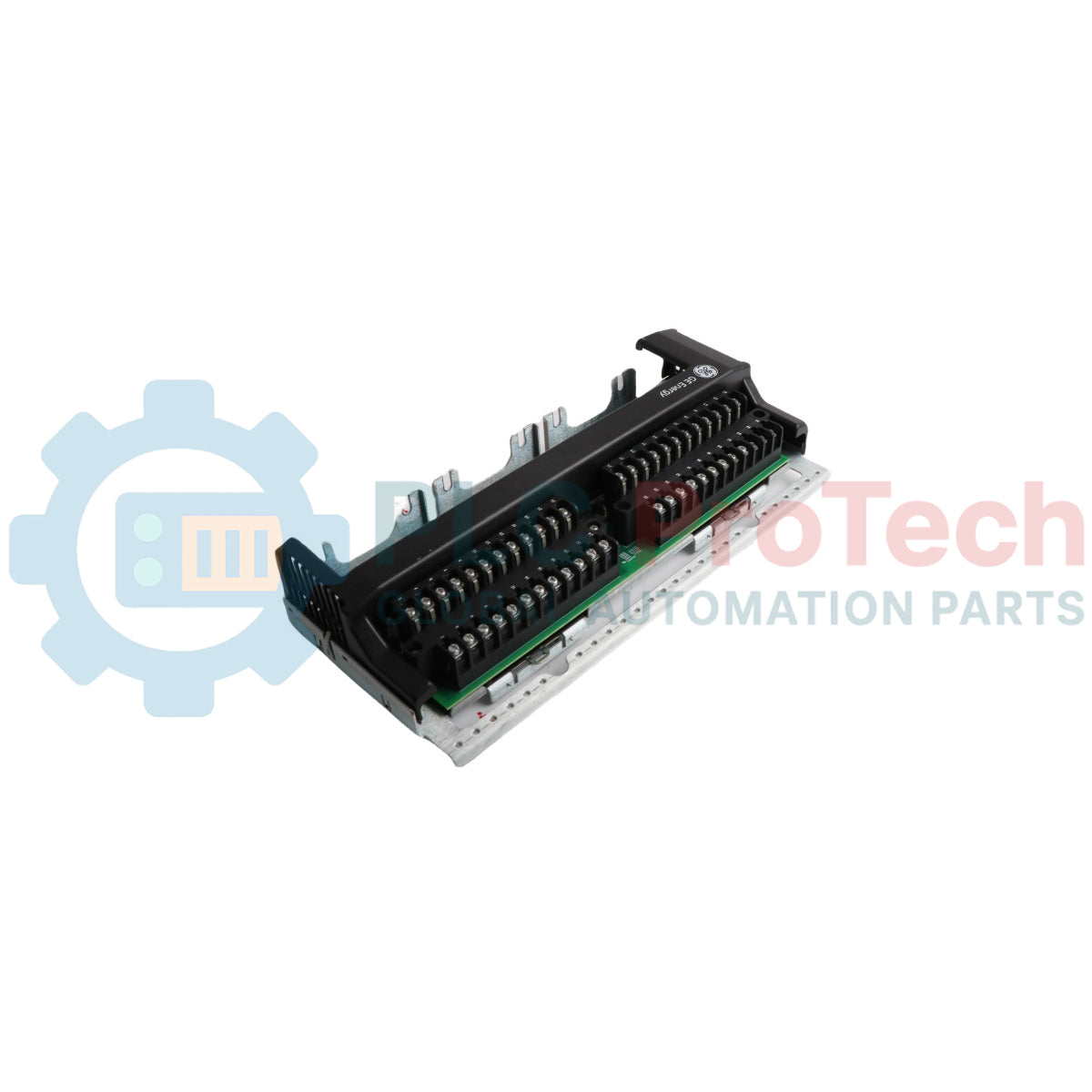

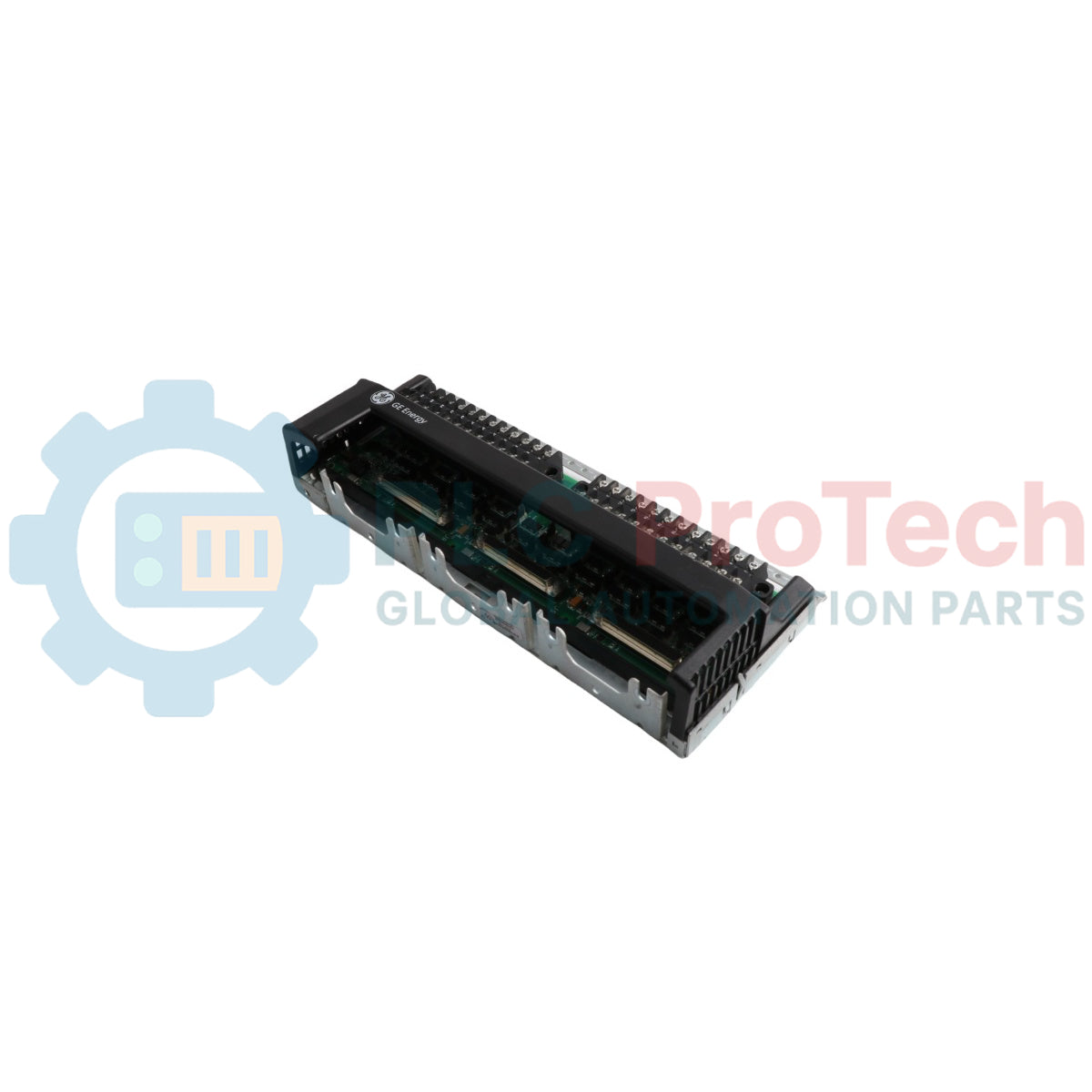

Scheda terminale di ingresso analogico GE Mark VIeS IS200TBAIS1C

Panoramica del prodotto

La IS200TBAIS1C (IS200TBAIS1C) è una scheda terminale per ingressi analogici critica per la sicurezza e ad alta integrità, progettata su misura da General Electric per il framework di sicurezza funzionale e protezione funzionale delle turbine Mark VIeS. In qualità di livello strutturale di terminazione locale per i circuiti strumentati di sicurezza, questa scheda hardware passiva convoglia i segnali analogici grezzi a bassa tensione dei sensori sul campo direttamente nelle reti di elaborazione attive. Le industrie a rischio elevato e a processo continuo, tra cui gli impianti di separazione chimica, le centrali elettriche a ciclo combinato e le stazioni di compressione LNG, si affidano alla IS200TBAIS1C (IS200TBAIS1C) per mantenere i circuiti di monitoraggio in tempo reale. Grazie alla protezione completa della PCB tramite rivestimento conformale e alla conformità certificata per le aree pericolose, questa scheda isola i nuclei sensibili dei controller dai guasti sul campo ad alta tensione, sopprime il rumore indotto ad alta frequenza e previene falsi interventi di sicurezza che causano fermi dell'impianto.

Configurazione tecnica e caratteristiche dell'infrastruttura

L'architettura interna, il layout dei circuiti e i parametri di elaborazione del segnale della scheda di terminazione IS200TBAIS1C garantiscono un monitoraggio stabile dell'automazione.

• Acquisizione analogica ad alta densità: Dotata di apposite morsettiere a barriera progettate per accettare contemporaneamente più segnali indipendenti provenienti da trasmettitori con uscite in millivolt, volt o loop di corrente da 4-20 mA.

• Certificazione ambientale HazLoc: Completamente convalidata secondo le linee guida ufficiali GEH-6725 per il montaggio sicuro in aree esplosive certificate di Classe I, Divisione 2 e nei gruppi di gas pericolosi Zona 2, senza rischio di formazione di archi elettrici.

• Protezione isolante tramite rivestimento conformale: Rivestita con uno strato chimico isolante sottile e uniforme, applicato in fabbrica, che sigilla i percorsi in rame contro la propagazione dell'umidità, la nebbia salina marina e la corrosione causata dall'idrogeno solforato presente nell'aria.

• Integrazione modulare da passivo ad attivo: Funziona come base strutturale di montaggio per i moduli I/O analogici attivi della serie IS220, utilizzando connettori integrati multi-pin per instradare la telemetria logica condizionata.

Specifiche delle prestazioni e indice ingegneristico

Domande frequenti su progettazione della sottostazione e ciclo di vita

Quali applicazioni specifiche sul campo richiedono l'impiego della scheda IS200TBAIS1C con revisione C rispetto agli aggiornamenti precedenti?

La revisione IS200TBAIS1C integra reti migliorate di soppressione dei componenti e specifici standard di rivestimento conformale convalidati secondo le moderne linee guida di sicurezza GEH-6725R. È progettata specificamente per i loop di sicurezza funzionale nelle configurazioni Mark VIeS in cui i dati analogici continui, come le posizioni delle valvole del combustibile critiche o la telemetria del vapore ad alta pressione, devono rimanere integri durante sovratensioni elettriche localizzate.

Questa scheda terminale passiva limita i parametri termici operativi dei moduli I/O attivi collegati?

Secondo le matrici ufficiali delle temperature HazLoc, il substrato della scheda passiva gestisce un ampio intervallo di temperatura ambiente, da -30 a +65 deg C. Tuttavia, i tecnici sul campo devono verificare la documentazione specifica dei moduli elettronici attivi collegati, come il IS220UCSAH1A o i blocchi IS220PAIC, poiché alcuni componenti di elaborazione attivi funzionano entro intervalli più ristretti, ad esempio da 0 a 65 deg C, a causa della dissipazione di potenza localizzata dei microchip interni.

È possibile collegare i cavi di campo alle morsettiere mentre il sistema di controllo principale rimane alimentato?

Per proteggere i convertitori analogico-digitali interni e i sensibili loop dei sensori dai danni causati da transitori induttivi o da cortocircuiti imprevisti durante l'installazione sul campo, è necessario isolare l'alimentazione del loop di segnale prima di terminare o scollegare le linee di strumentazione dalle morsettiere a vite.

Protocollo di progettazione e installazione sul campo

• Coppia delle viti dei terminali e collegamento dei terminali:

  Quando si collegano i cavi analogici schermati esterni alle morsettiere a barriera della IS200TBAIS1C, rimuovere esattamente 6 mm di isolamento dal cavo. Inserire i conduttori nei morsetti a vite e applicare una coppia di serraggio massima di 0.5 N-m (4.4 inch-lbs). Un serraggio eccessivo può rompere le piazzole di saldatura sottostanti, mentre i collegamenti allentati introducono anomalie di resistenza del segnale, riducendo la precisione delle letture da 4-20 mA in presenza di vibrazioni a bassa frequenza sul piano della turbina.

• Messa a terra della schermatura e terminazione del filo di drenaggio:

  Per mantenere la piena conformità alle linee guida sulla compatibilità elettromagnetica descritte nel manuale Mark VIeS, tutti i fili di drenaggio delle schermature della strumentazione di campo devono essere raccolti e collegati correttamente alla barra di terra dell'armadio. Non consentire alle trecce di schermatura scoperte di entrare in contatto con le tracce di segnale adiacenti sulla superficie della scheda, evitando così che gli offset dei loop di terra corrompano la logica analogica differenziale localizzata.

• Cura del rivestimento conformale e spazio libero nell'armadio:

  Sebbene la scheda disponga di un rivestimento conformale G3 per resistere all'umidità e ai gas corrosivi presenti nell'aria negli ambienti industriali, prestare la massima attenzione durante l'inserimento e lo scorrimento nel pannello per evitare di graffiare la superficie del substrato. Mantenere uno spazio minimo di convezione libera dell'aria di 4 cm attorno ai bordi della scheda all'interno dell'alloggiamento, per favorire la dissipazione passiva del calore ed evitare che punti caldi locali riducano la durata dei componenti passivi interni.
