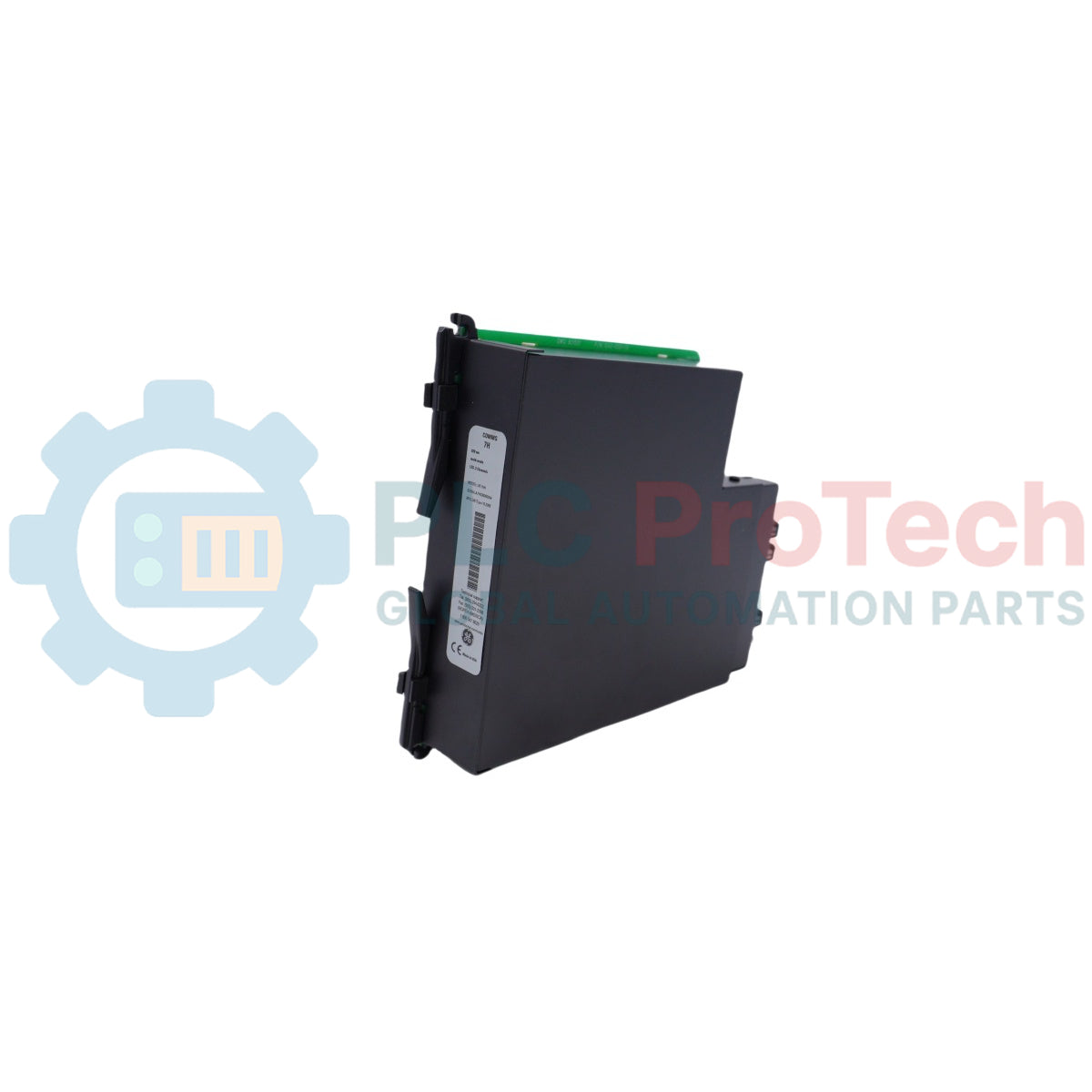

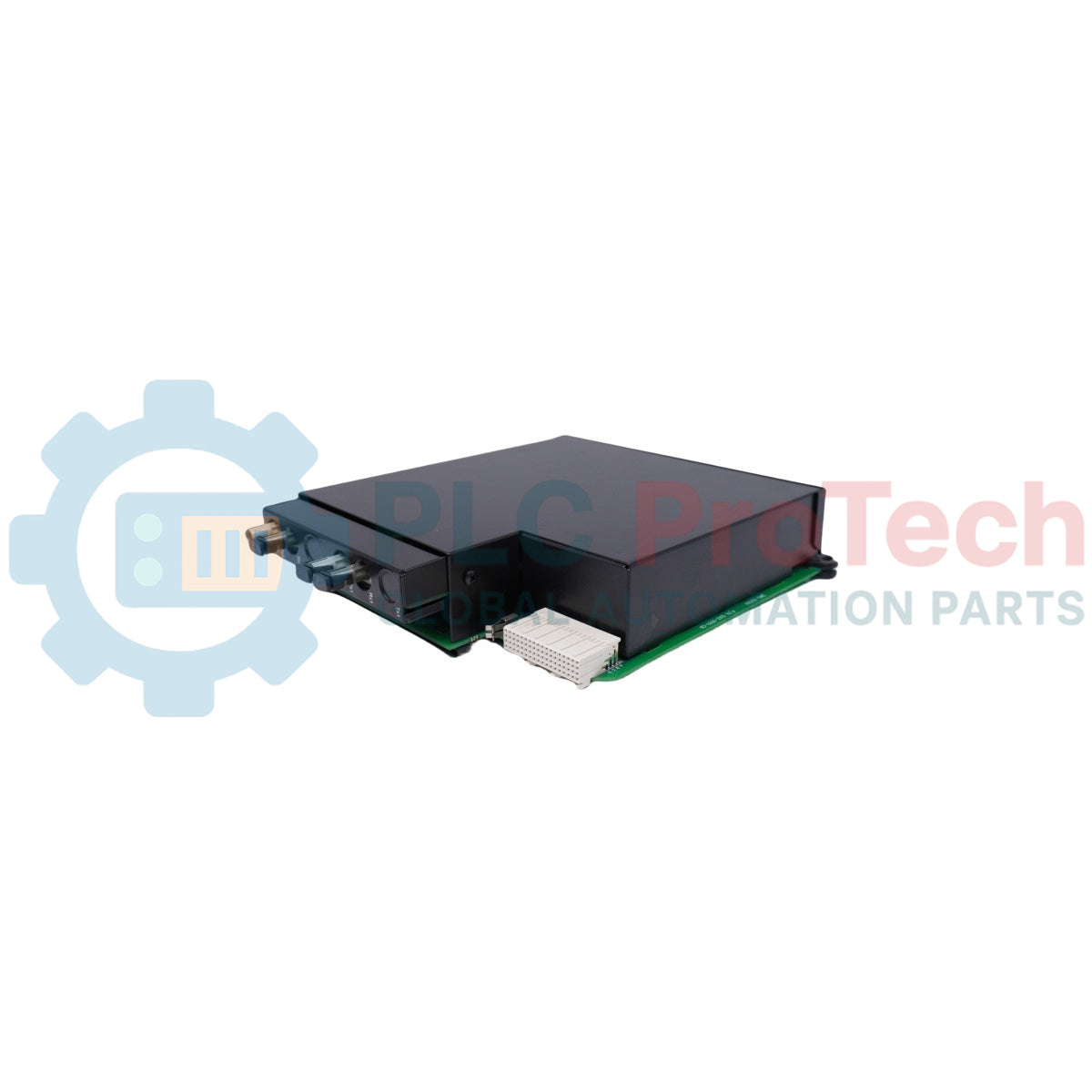

Modulo di comunicazione del relè universale GE Multilin UR-7HH

Panoramica del prodotto

Il UR-7HH (UR-7HH) è un modulo di comunicazione ad alta velocità e critico per la sicurezza, sviluppato su misura da General Electric per il framework di protezione elettrica Multilin UR Series (relè universali). Progettato per garantire una trasmissione stabile dei dati tra relè nelle reti distribuite, questo modulo fornisce interfacce in fibra ottica a doppio canale operanti nello spettro nominale a LED multimodale di 820 nm. Le operazioni delle infrastrutture elettriche ad alta capacità, inclusi i blocchi di automazione delle sottostazioni, gli impianti di generazione termoelettrica e i complessi impianti di distribuzione petrolchimica, si affidano al UR-7HH (UR-7HH) per gestire la telemetria di protezione in tempo reale e i circuiti di sincronizzazione. Integrando stack Ethernet multiprotocollo e il supporto del bus di processo in tempo reale, l'unità garantisce il coordinamento del differenziale di linea e la segnalazione di intervento in meno di un millisecondo. Questa struttura di rete deterministica elimina la latenza dei pacchetti durante i picchi di traffico, protegge la logica di protezione a monte dal rumore elettromagnetico della sottostazione e previene arresti non programmati dell'impianto.

Topologia dei sottosistemi e capacità dei protocolli

L'architettura hardware, le matrici di integrazione di rete e gli attributi del firmware del processore di comunicazione  UR-7HH definiscono il suo profilo operativo nelle moderne reti elettriche.

• Infrastruttura ottica a doppio canale: Dispone di due collegamenti indipendenti in fibra ottica a LED multimodali da 820 nm, progettati per comunicazioni di inoltro peer-to-peer a breve e media distanza, massimizzando le velocità di trasmissione e bilanciando al contempo i costi di configurazione dell'infrastruttura in fibra.

• Matrice Ethernet a tre porte: Dotata di tre interfacce Ethernet fisiche dedicate alla gestione del traffico dati ad alto volume, all'instradamento dell'infrastruttura di rete e alla riduzione delle interruzioni della comunicazione diagnostica durante i picchi di traffico dati.

• Stack di protocolli per sottostazioni: Esegue l'elaborazione nativa e simultanea per strutture avanzate di comunicazione delle utility, incorporando gli standard IEC 61850, DNP 3.0, Modbus TCP/IP e IEC 60870-5-104 per una distribuzione fluida sui bus industriali.

• Interfaccia deterministica per sincrofasori: Integra direttamente sul backplane Ethernet principale tutti i parametri necessari per lo streaming di sincrofasori IEEE C37.118, fornendo ai centri di controllo calcoli continui della rete elettrica basati sull'angolo di fase.

Specifiche tecniche

FAQ sulla diagnostica della rete e della sottostazione elettrica

Come valutano attivamente gli ingegneri lo stato del canale e le tendenze dei dati per la scheda UR-7HH?

Le metriche diagnostiche in tempo reale possono essere osservate passivamente tramite gli indicatori di stato del pannello frontale sull'unità Universal Relay host. Per una diagnostica completa, gli ingegneri si collegano via rete al software Multilin EnerVista UR, dotato di un'interfaccia di monitoraggio semplificata utilizzata per tracciare l'attenuazione del collegamento, verificare la trasmissione dei pacchetti ed esportare i registri degli errori di comunicazione.

Quali compromessi specifici devono valutare i team di ingegneria quando implementano il canale LED multimodale da 820 nm sull'UR-7HH?

L'UR-7HH utilizza un'architettura LED multimodale da 820 nm, che offre un'alternativa eccezionalmente conveniente alle schede laser monomodali per collegamenti locali. Tuttavia, le strutture in fibra multimodale presentano una maggiore attenuazione del segnale (perdita in dB per chilometro) e dispersione della luce sulle lunghe distanze. I tecnici addetti alla progettazione del sistema devono verificare che la lunghezza totale dei cavi non superi i budget di attenuazione definiti nei manuali della serie GE Multilin UR.

È necessario disalimentare il rack del relè universale ospite quando si sostituisce o si inserisce una scheda UR-7HH?

Sì. Per proteggere i registri logici interni, i componenti della CPU e i moduli di misura CT/VT adiacenti dai danni causati da transitori induttivi, è necessario isolare completamente l'alimentazione di rete dallo chassis del relè universale prima di estrarre o inserire il modulo di comunicazione.

Guida all'ingegneria e all'installazione

• Pulizia della fibra ottica e protocolli di connessione:

  Prima di collegare i cavi in fibra ottica multimodale alle porte del ricetrasmettitore da 820 nm sul pannello frontale dell'UR-7HH, pulire le estremità delle ferrule dei cavi ottici utilizzando una salvietta imbevuta di alcol isopropilico o uno strumento dedicato alla pulizia delle fibre ottiche. Le particelle di polvere o gli oli della pelle depositati sulla finestra del ricetrasmettitore aumentano l'attenuazione del canale, causando perdite intermittenti di frame, cadute di pacchetti e allarmi di sincronizzazione nel bus dati IEC 61850.

• Raggi di curvatura della fibra e gestione delle sollecitazioni meccaniche:

  Instradare tutti i fasci di cavi in fibra ottica multimodale lontano dai bordi interni affilati dell'involucro e dalle morsettiere CA ad alta tensione. Mantenere un raggio di curvatura strutturale permanente minimo di 5 cm lungo il percorso della fibra. Una tensione di trazione meccanica eccessiva o curve troppo strette sollecitano il nucleo interno in vetro, causando microfessure che degradano permanentemente le prestazioni ottiche e interrompono la comunicazione tra relè.

• Sicurezza del fissaggio del modulo e messa a terra:

  Inserire il modulo UR-7HH nell'alloggiamento assegnato dello chassis lungo le guide integrate, fino a quando il connettore del pannello frontale non corrisponde all'interfaccia del backplane posteriore. Serrare saldamente le viti di ritenzione esterne del modulo fino a una coppia massima di 0.6 N-m (5.3 inch-lbs). Un corretto posizionamento meccanico garantisce la completa integrazione nel bus logico e stabilisce una messa a terra a bassa resistenza tramite il telaio metallico dello chassis, per respingere le EMI ad alta frequenza della sottostazione.
