Scheda di comunicazione LAN GE Mark V DS215SLCCG1AZZ01A

Panoramica del prodotto

La DS215SLCCG1AZZ01A (DS215SLCCG1AZZ01A) è una scheda di orchestrazione di rete ad alte prestazioni progettata per i sistemi di controllo delle turbine e le piattaforme di azionamento industriale pesante Mark V di General Electric. Operando con l'acronimo funzionale SLCC, questa scheda di elaborazione locale coordina la complessa telemetria della rete locale (LAN), fornendo un piano di interfaccia integrato per macchinari industriali su larga scala. Infrastrutture fondamentali, tra cui impianti di raffinazione petrolifera, centrali elettriche a ciclo combinato e grandi installazioni di compressione marine, dipendono dalla DS215SLCCG1AZZ01A (DS215SLCCG1AZZ01A) per mantenere senza interruzioni i circuiti di comunicazione tra il controller principale dell'azionamento e le apparecchiature periferiche di monitoraggio. Ospitando percorsi sia isolati sia non isolati, il modulo gestisce transizioni sincrone dei nodi attraverso reti a doppio protocollo. Questa rigorosa separazione dei dati riduce il rumore induttivo sulle linee, garantisce una sincronizzazione di rete ad alta integrità e previene perdite di comunicazione catastrofiche che causano arresti di sistema non programmati e tempi di fermo dell'impianto.

Sottosistemi architetturali e suddivisione per revisione

L'architettura dei componenti e lo schema di identificazione della scheda di rete DS215SLCCG1AZZ01A definiscono la sua capacità di comunicazione e i limiti di integrazione hardware.

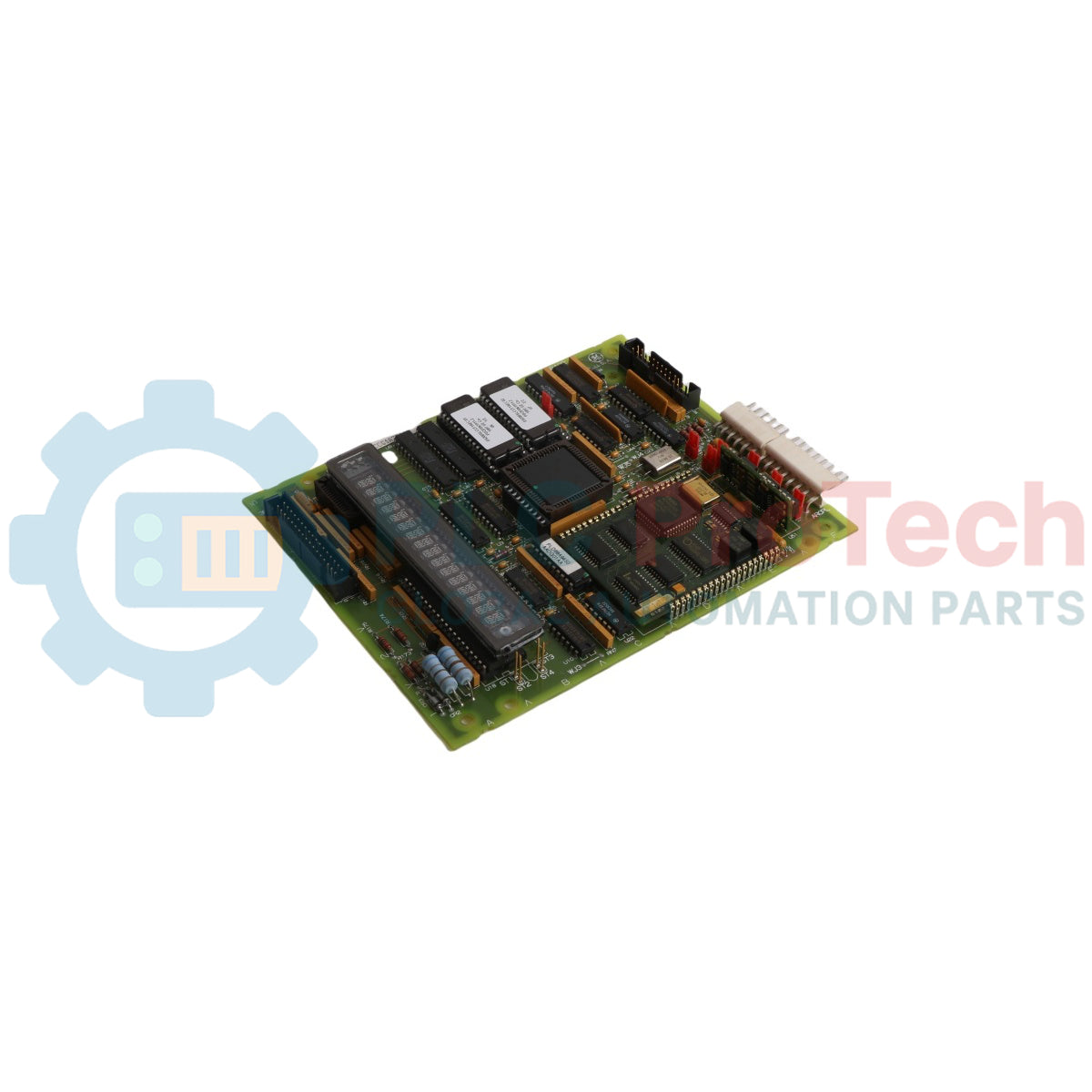

• Motore di controllo a doppio protocollo: Basato su un processore di controllo LAN (LCP) integrato, designato nella posizione U1. Questo nodo di elaborazione governa i trasferimenti di dati ad alta velocità attraverso entrambe le infrastrutture di rete DLAN e ARCNET.

• Allocazione della memoria su zoccolo: Utilizza due chip di memoria EPROM indipendenti e sostituibili sul campo, posizionati negli slot U6 e U7 per contenere i file del sistema operativo LCP, abbinati a RAM ad alta velocità dedicata per facilitare gli scambi in tempo reale della logica di azionamento.

• Header di interfaccia multipunto: Ospita cinque distinti connettori di interconnessione ad alta densità: 2PL per la distribuzione centralizzata dell'alimentazione, 3PL per l'interfaccia diretta con la scheda di controllo dell'azionamento, 10PL per le linee della morsettiera, ARCPL per l'instradamento specializzato dei segnali di rete e KPPL per le funzioni dell'interfaccia del tastierino portatile.

• Decodifica del suffisso funzionale: La stringa alfanumerica finale rivela i parametri di configurazione dell'assemblaggio: famiglia funzionale del componente SLCC, codice del rivestimento conforme standard del PCB G1, revisione hardware di base A, livello di aggiornamento ingegneristico funzionale Z, indice di modifica del layout grafico Z e identificatore della sottoclasse di variazione del sistema 01A.

Specifiche tecniche

Domande frequenti sull'integrazione e la diagnostica del sistema

Quale funzione specifica svolge sul campo il ponticello JP19 sulla scheda a circuito stampato DS215SLCCG1AZZ01A?

Il ponticello JP19 funge da collegamento fisico di instradamento hardware che collega direttamente l'oscillatore al quarzo di temporizzazione integrato al processore principale di controllo LAN. La modifica di questo ponticello durante la manutenzione ordinaria altera la sincronizzazione del clock del microprocessore e disabilita immediatamente le comunicazioni di rete.

In che modo i team sul campo possono aggiornare i file del sistema operativo di base ospitati su una scheda SLCC attiva?

Le regole del software di elaborazione principale sono integrate in chip EPROM fisici con zoccolo, posizionati in U6 e U7. L'aggiornamento dei parametri del firmware o la sostituzione delle partizioni del sistema operativo danneggiate richiede la sostituzione di questi microchip fisici con unità programmate in fabbrica, anziché l'esecuzione di utilità digitali per il download del flash attraverso il bus di comunicazione.

Qual è l'importanza dei circuiti isolati e non isolati integrati sulla scheda?

La scheda combina circuiti isolati per le derivazioni esterne delle linee DLAN e ARCNET con circuiti logici non isolati per la comunicazione ravvicinata con il modulo di controllo principale dell'azionamento. I percorsi isolati utilizzano componenti di protezione galvanica per garantire che scariche atmosferiche esterne, cortocircuiti ad alta tensione o transizioni del campo elettrico lungo la dorsale di rete non possano propagarsi al bus del computer di controllo centrale dell'azionamento.

Guida all'ingegneria e all'installazione

• Linee guida per la mitigazione delle scariche elettrostatiche:

  Il DS215SLCCG1AZZ01A contiene processori CMOS ad alta densità e percorsi di registri volatili altamente vulnerabili all'elettricità statica. Mantenere la scheda sostitutiva sigillata nella sua custodia conduttiva protettiva fino a immediatamente prima dell'inserimento. Prima di maneggiare la scheda, i tecnici devono collegare un braccialetto antistatico con messa a terra alla guida strutturale in acciaio non verniciato del pannello dell'involucro e afferrare il modulo esclusivamente dal bordo esterno strutturale in fibra di vetro, per evitare il contatto della pelle con le piste di saldatura sulla superficie.

• Conservazione dei ponticelli hardware e limiti di personalizzazione:

  Il modulo integra collegamenti a blocchi manuali di tipo JP Berg insieme a ponticelli cablati di fabbrica (WJ), raggruppati principalmente lungo il quadrante inferiore sinistro del substrato del PCB. La stragrande maggioranza di questi componenti personalizzabili è impostata in modo fisso o tarata permanentemente in fabbrica. Non spostare, bypassare o ricollocare alcun pin dei ponticelli manuali rispetto alle posizioni indicate nella documentazione di base, poiché configurazioni errate corromperanno la diagnostica del sistema, attiveranno incompatibilità nella configurazione hardware o causeranno il mancato avvio del sistema.

• Allineamento e ritenzione dei cavi di interconnessione:

  Quando si collegano i cavi piatti attraverso le porte 2PL, 3PL, 10PL, ARCPL e KPPL, ispezionare i gusci dei connettori per verificare che non vi siano pin piegati prima dell'inserimento. Allineare correttamente le guide per evitare l'inversione dei pin. Assicurarsi che le alette di bloccaggio in plastica integrate scattino completamente in posizione. Le prese allentate dei cavi piatti, sottoposte a vibrazioni continue del basamento della macchina, creano un'elevata resistenza di contatto, causando un degrado intermittente del segnale e perdite di pacchetti di rete.
