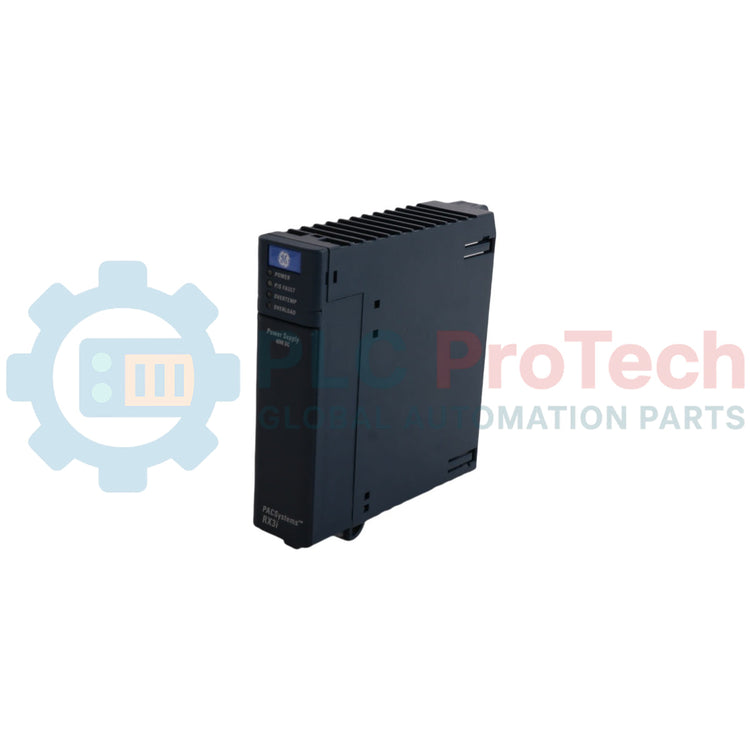

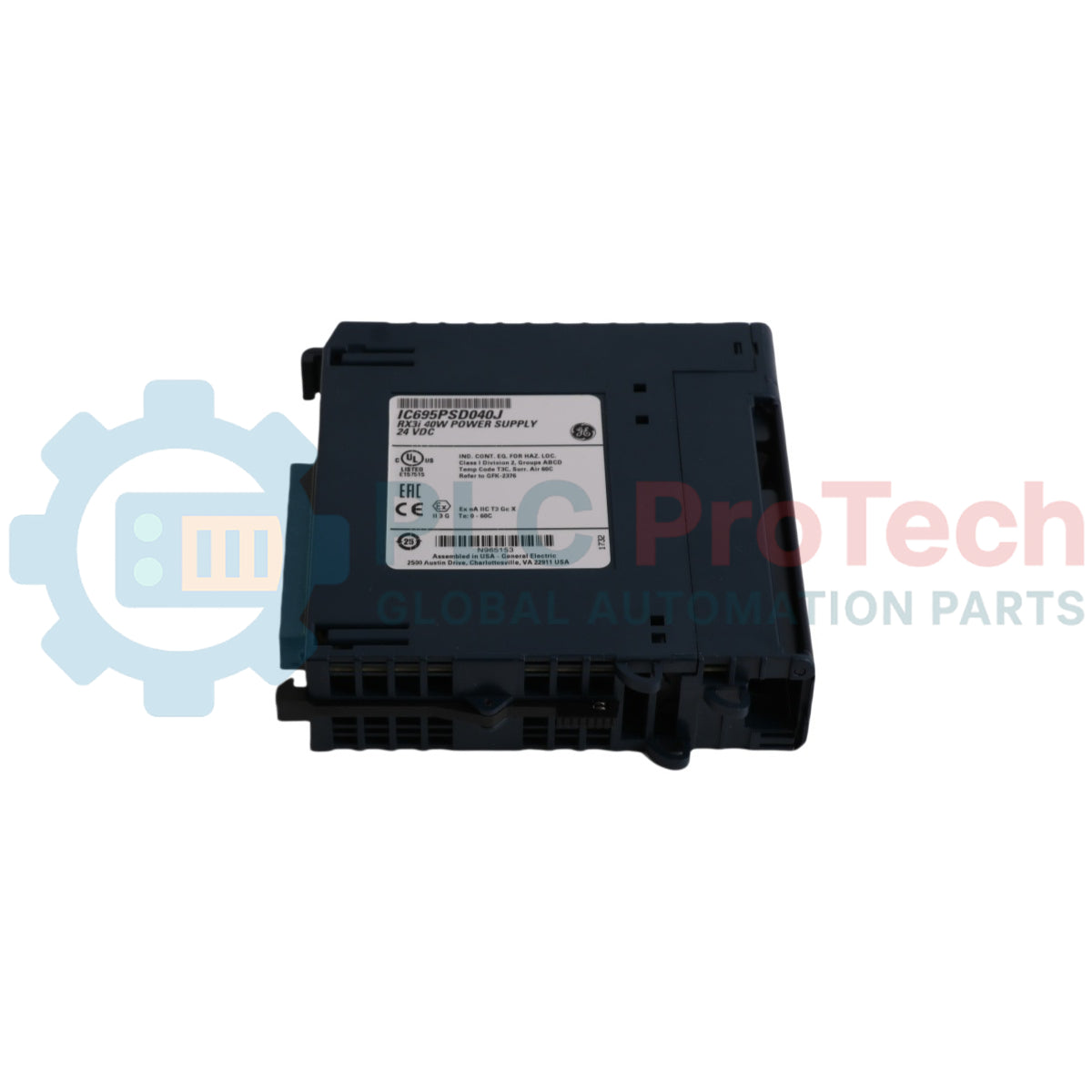

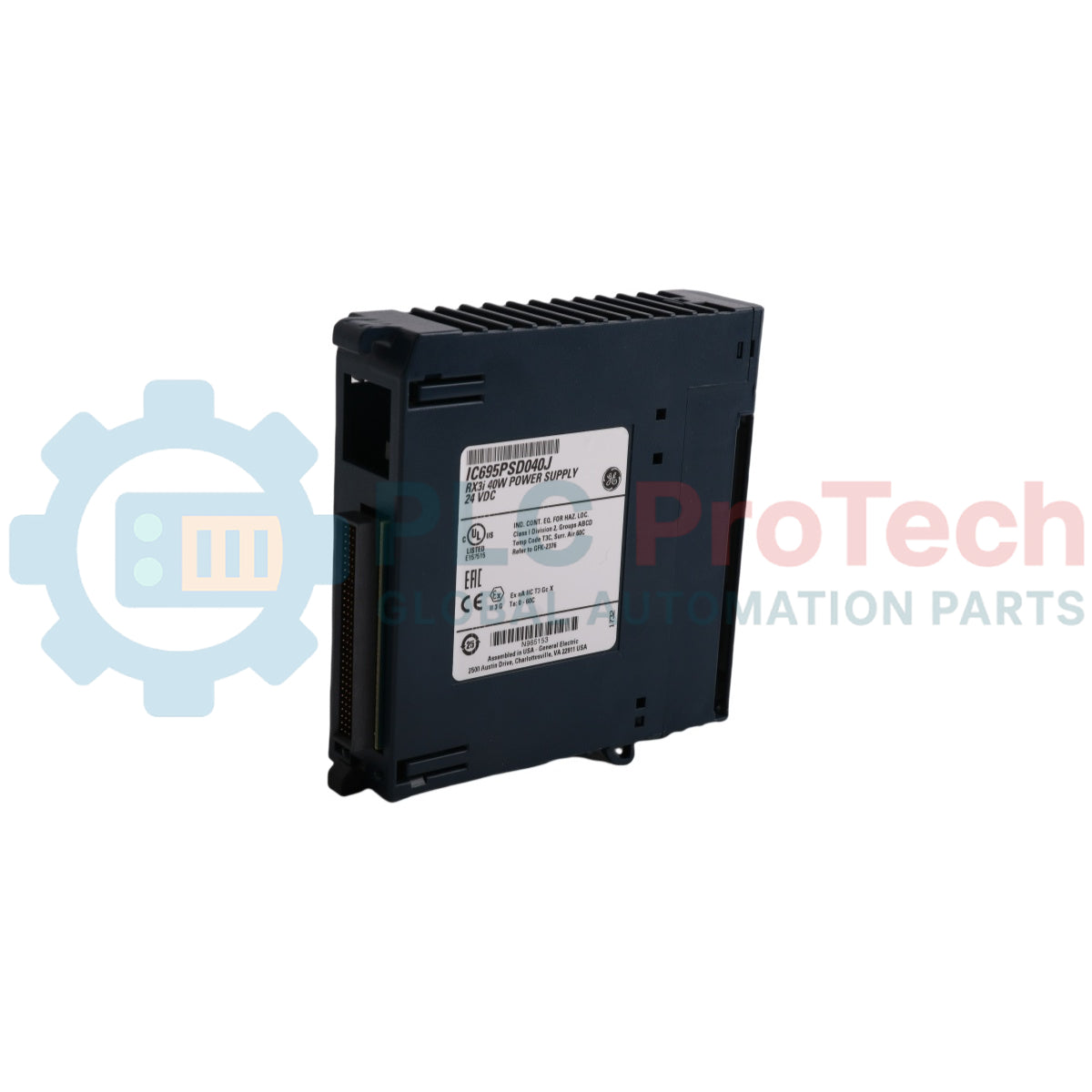

Modulo di alimentazione CC GE Fanuc IC695PSD040 PACSystems RX3i

SKU IC695PSD040

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric
  • Product No.: IC695PSD040
  • Origin United States
  • Product Type: Moduli di alimentazione CC
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.45 kg
  • Dimensions: 137 mm x 132 mm x 35 mm (H x W x D)
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Modulo di alimentazione CC GE Fanuc IC695PSD040 PACSystems RX3i

Quantità

Product Description

Descrizione

Il GE Fanuc IC695PSD040 è un modulo di alimentazione CC da 40 watt progettato per l'uso nella piattaforma di controllo ad automazione programmabile PACSystems RX3i. Funzionando con un intervallo della tensione di ingresso compreso tra 18 VCC e 30 VCC, questo alimentatore occupa uno slot singolo del backplane e fornisce alimentazione direttamente al backplane. Dispone di tre uscite di tensione principali per supportare il funzionamento dei moduli interni e la logica dei relè esterni: un'uscita a +5,1 VCC, un'uscita a +3,3 VCC (utilizzata internamente dai moduli della serie IC695) e un'uscita per relè a +24 VCC per alimentare i circuiti sui moduli relè di uscita.

Progettato per applicazioni non ridondanti e senza aumento della capacità, all'interno di un backplane universale RX3i può essere installato un solo modulo di alimentazione IC695PSD040. Se il fabbisogno di corrente del sistema supera la capacità di questo alimentatore da 40 watt, i moduli aggiuntivi devono essere trasferiti a backplane remoti o di espansione. Il modulo dispone di funzionalità diagnostiche complete, che consentono alla CPU di registrare direttamente nella tabella dei guasti della CPU i guasti dell'alimentatore, le sovratemperature o le condizioni di sovraccarico.

Caratteristiche

  • Tre tensioni di uscita: fornisce direttamente al backplane +5,1 VCC, +3,3 VCC e l'alimentazione dei relè a +24 VCC.
  • Indicatori LED di stato: quattro LED sul pannello frontale forniscono lo stato visivo immediato di Alimentazione (verde/ambra), Guasto A/T (rosso), Sovratemperatura (ambra) e Sovraccarico (ambra).
  • Protezione dell'interruttore On/Off: l'interruttore ON/OFF del pannello frontale controlla le uscite dell'alimentatore senza interrompere l'alimentazione di linea. Una linguetta protettiva sporgente impedisce azionamenti accidentali dell'interruttore.
  • Protezione da sovracorrente e termica: integra la limitazione elettronica della corrente sulle uscite a 5,1 VCC e 3,3 VCC, insieme a un collegamento fusibile di riserva interno.
  • Protezione da sovratensione in ingresso: include un ponticello di collegamento del terminale inferiore installabile dall'utente per collegare i dispositivi di protezione da sovratensione direttamente alla massa del telaio.

Applicazioni

  • Sistemi di controllo PACSystems RX3i: fornisce l'alimentazione di base alle CPU e ai moduli I/O installati nei backplane universali standard.
  • Moduli con logica a relè: fornisce l'alimentazione di uscita a +24 VCC dei relè per azionare circuiti esterni sui moduli relè di uscita.
  • Pannelli di controllo industriali in CC: ideale per impianti di produzione che si affidano a un'infrastruttura di distribuzione dell'alimentazione nominale a 24 VCC.

Informazioni per l'ordinazione

Modello / Numero di parte Descrizione
IC695PSD040E Modulo di alimentazione CC RX3i, 40 watt (corregge il precedente errore di segnalazione della mancata corrispondenza dell'ID PSD140)
IC698ACC701 Kit di accessori opzionale contenente una batteria al litio BR2477A sostitutiva

Specifiche tecniche

Parametro Valore / Specifica
Produttore GE Fanuc
Tensione nominale 24 VCC
Intervallo della tensione di ingresso Da 18 VCC a 30 VCC
Intervallo di tensione di avvio/funzionamento Da 12 VDC a 30 VDC
Potenza in ingresso Massimo 60 Watt a pieno carico
Corrente di spunto 4 Ampere, massimo 100 millisecondi
Potenza di uscita

Massimo 40 Watt totali




- 5.1 VDC: massimo 30 Watt




- 3.3 VDC: massimo 30 Watt

Corrente di uscita

- 5.1 VDC: da 0 a 6 Ampere




- 3.3 VDC: da 0 a 9 Ampere

Intervalli della tensione di uscita

- 5.1 VDC: da 5.0 VDC a 5.2 VDC (5.1 VDC nominali)




- 3.3 VDC: da 3.1 VDC a 3.5 VDC (3.3 VDC nominali)

Ondulazione e rumore (tutte le uscite) 50 mV
Isolamento Nessuna
Tempo di mantenimento 10 ms (tempo durante il quale l'uscita rimane valida durante un'interruzione dell'alimentazione della sorgente)
Temperatura di esercizio (riduzione della potenza) La piena potenza in uscita è disponibile fino ad almeno 40 Celsius (89.6 Fahrenheit). La potenza massima in uscita oltre 40 Celsius è soggetta a riduzioni termiche.
Portata di corrente del morsetto 6 Ampere
Occupazione dello slot del backplane 1 slot

Connessioni/Interfacce

La morsettiera frontale dell'alimentatore è progettata per accettare conduttori in rame per il cablaggio sul campo:

Identificativo del morsetto Descrizione della funzione
+ / L1 Linea di alimentazione CC positiva in ingresso (supporta il collegamento in cascata ad altre unità)
+ / L1 Linea di alimentazione CC positiva in ingresso (morsetto secondario per il collegamento in cascata)
- / N / L2 Linea di alimentazione CC negativa in ingresso
- / N / L2 Linea di alimentazione CC negativa in ingresso
Icona della terra del telaio Collegamento diretto alla terra del telaio
Icona della terra del telaio Collegamento diretto alla terra del telaio
Icona di sovratensione Morsetto del dispositivo di protezione da sovratensione in ingresso (collegato tramite ponticello alla terra del telaio)

Linee guida per l'installazione

  • Portata dei cavi: Utilizzare cavi con temperatura nominale di 90 Celsius. I morsetti di terra e di alimentazione accettano singoli cavi in rame da 14 AWG a 22 AWG.
  • Preparazione dei cavi: Spellare le estremità dei cavi per una lunghezza compresa tra 3/8 di pollice (9 mm) e 11 mm (.433 in). Assicurarsi che il cavo sia inserito completamente oltre il fermo isolante interno prima di serrare le viti dei morsetti, per evitare collegamenti allentati.
  • Coppie di serraggio dei morsetti: I morsetti di controllo richiedono una coppia di serraggio da 9.6 a 11.5 in-lb. I morsetti di ingresso richiedono una coppia di 4.4 in-lb (0.5 N-m).
  • Corrispondenza della polarità: Quando si utilizza un'unica sorgente CC esterna per alimentare più alimentatori, la polarità dei collegamenti deve essere identica su tutti gli alimentatori RX3i per evitare differenze di potenziale pericolose.
  • Messa a terra del sistema: Tutti i backplane del sistema devono essere collegati a una terra comune del sistema. I cavi di terra devono essere il più corti possibile e collegati direttamente al pannello di montaggio.
  • Test Hi-Pot: Per eseguire un test ad alta tensione su questo alimentatore, è necessario rimuovere temporaneamente il ponticello di protezione da sovratensione tra il morsetto inferiore e il morsetto di terra del telaio. Reinstallare il ponticello al termine del test.
  • Incompatibilità del sistema: Questo modulo non è isolato e non deve essere utilizzato con sistemi elettrici flottanti o con messa a terra positiva.

Conformità e certificazioni

  • Ubicazioni pericolose UL: Adatto esclusivamente per ubicazioni pericolose di Classe I, Divisione 2, Gruppi A, B, C e D.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Can I use the power supply in a redundant configuration?
No, the power supply cannot be used with other RX3i power supplies in redundant or increased capacity modes. Only one module can be installed in a PACSystems RX3i Universal Backplane.
What is the consequence of momentary voltage dropouts on this power supply?
A momentary loss of the 24 VDC input power causes an immediate loss of +24 VDC relay power, which may cause module relays to drop out. However, power dropouts up to 10 ms do not affect the 5.1 VDC and 3.3 VDC outputs.
How does the power supply handle output short circuits and overloads?
The power supply is electronically limited (7 Amps on 5.1 VDC and 10 Amps on 3.3 VDC) and will shut down if an overload or short circuit is detected. It will continuously attempt to restart until the overload condition is removed.
Are the electrical outputs of the power supply isolated?
No, the power supply is not isolated and is incompatible with positive grounded or floating electrical systems.
Reviews

IC695PSD040

Stock & lead time on request

Call
1 su 3

Modulo di alimentazione CC GE Fanuc IC695PSD040 PACSystems RX3i

Only 3 item(s) left in stock
  • Manufacturer: General Electric

  • Product No.: IC695PSD040

  • Country of origin:United States

  • Product Type: Moduli di alimentazione CC

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 450g

  • Dimensions: 137 mm x 132 mm x 35 mm (H x W x D)

  • Shipping port: Xiamen

  • Warranty: 12 months

Quantità
Visualizza dettagli completi

Product Description

Descrizione

Il GE Fanuc IC695PSD040 è un modulo di alimentazione CC da 40 watt progettato per l'uso nella piattaforma di controllo ad automazione programmabile PACSystems RX3i. Funzionando con un intervallo della tensione di ingresso compreso tra 18 VCC e 30 VCC, questo alimentatore occupa uno slot singolo del backplane e fornisce alimentazione direttamente al backplane. Dispone di tre uscite di tensione principali per supportare il funzionamento dei moduli interni e la logica dei relè esterni: un'uscita a +5,1 VCC, un'uscita a +3,3 VCC (utilizzata internamente dai moduli della serie IC695) e un'uscita per relè a +24 VCC per alimentare i circuiti sui moduli relè di uscita.

Progettato per applicazioni non ridondanti e senza aumento della capacità, all'interno di un backplane universale RX3i può essere installato un solo modulo di alimentazione IC695PSD040. Se il fabbisogno di corrente del sistema supera la capacità di questo alimentatore da 40 watt, i moduli aggiuntivi devono essere trasferiti a backplane remoti o di espansione. Il modulo dispone di funzionalità diagnostiche complete, che consentono alla CPU di registrare direttamente nella tabella dei guasti della CPU i guasti dell'alimentatore, le sovratemperature o le condizioni di sovraccarico.

Caratteristiche

  • Tre tensioni di uscita: fornisce direttamente al backplane +5,1 VCC, +3,3 VCC e l'alimentazione dei relè a +24 VCC.
  • Indicatori LED di stato: quattro LED sul pannello frontale forniscono lo stato visivo immediato di Alimentazione (verde/ambra), Guasto A/T (rosso), Sovratemperatura (ambra) e Sovraccarico (ambra).
  • Protezione dell'interruttore On/Off: l'interruttore ON/OFF del pannello frontale controlla le uscite dell'alimentatore senza interrompere l'alimentazione di linea. Una linguetta protettiva sporgente impedisce azionamenti accidentali dell'interruttore.
  • Protezione da sovracorrente e termica: integra la limitazione elettronica della corrente sulle uscite a 5,1 VCC e 3,3 VCC, insieme a un collegamento fusibile di riserva interno.
  • Protezione da sovratensione in ingresso: include un ponticello di collegamento del terminale inferiore installabile dall'utente per collegare i dispositivi di protezione da sovratensione direttamente alla massa del telaio.

Applicazioni

  • Sistemi di controllo PACSystems RX3i: fornisce l'alimentazione di base alle CPU e ai moduli I/O installati nei backplane universali standard.
  • Moduli con logica a relè: fornisce l'alimentazione di uscita a +24 VCC dei relè per azionare circuiti esterni sui moduli relè di uscita.
  • Pannelli di controllo industriali in CC: ideale per impianti di produzione che si affidano a un'infrastruttura di distribuzione dell'alimentazione nominale a 24 VCC.

Informazioni per l'ordinazione

Modello / Numero di parte Descrizione
IC695PSD040E Modulo di alimentazione CC RX3i, 40 watt (corregge il precedente errore di segnalazione della mancata corrispondenza dell'ID PSD140)
IC698ACC701 Kit di accessori opzionale contenente una batteria al litio BR2477A sostitutiva

Specifiche tecniche

Parametro Valore / Specifica
Produttore GE Fanuc
Tensione nominale 24 VCC
Intervallo della tensione di ingresso Da 18 VCC a 30 VCC
Intervallo di tensione di avvio/funzionamento Da 12 VDC a 30 VDC
Potenza in ingresso Massimo 60 Watt a pieno carico
Corrente di spunto 4 Ampere, massimo 100 millisecondi
Potenza di uscita

Massimo 40 Watt totali




- 5.1 VDC: massimo 30 Watt




- 3.3 VDC: massimo 30 Watt

Corrente di uscita

- 5.1 VDC: da 0 a 6 Ampere




- 3.3 VDC: da 0 a 9 Ampere

Intervalli della tensione di uscita

- 5.1 VDC: da 5.0 VDC a 5.2 VDC (5.1 VDC nominali)




- 3.3 VDC: da 3.1 VDC a 3.5 VDC (3.3 VDC nominali)

Ondulazione e rumore (tutte le uscite) 50 mV
Isolamento Nessuna
Tempo di mantenimento 10 ms (tempo durante il quale l'uscita rimane valida durante un'interruzione dell'alimentazione della sorgente)
Temperatura di esercizio (riduzione della potenza) La piena potenza in uscita è disponibile fino ad almeno 40 Celsius (89.6 Fahrenheit). La potenza massima in uscita oltre 40 Celsius è soggetta a riduzioni termiche.
Portata di corrente del morsetto 6 Ampere
Occupazione dello slot del backplane 1 slot

Connessioni/Interfacce

La morsettiera frontale dell'alimentatore è progettata per accettare conduttori in rame per il cablaggio sul campo:

Identificativo del morsetto Descrizione della funzione
+ / L1 Linea di alimentazione CC positiva in ingresso (supporta il collegamento in cascata ad altre unità)
+ / L1 Linea di alimentazione CC positiva in ingresso (morsetto secondario per il collegamento in cascata)
- / N / L2 Linea di alimentazione CC negativa in ingresso
- / N / L2 Linea di alimentazione CC negativa in ingresso
Icona della terra del telaio Collegamento diretto alla terra del telaio
Icona della terra del telaio Collegamento diretto alla terra del telaio
Icona di sovratensione Morsetto del dispositivo di protezione da sovratensione in ingresso (collegato tramite ponticello alla terra del telaio)

Linee guida per l'installazione

  • Portata dei cavi: Utilizzare cavi con temperatura nominale di 90 Celsius. I morsetti di terra e di alimentazione accettano singoli cavi in rame da 14 AWG a 22 AWG.
  • Preparazione dei cavi: Spellare le estremità dei cavi per una lunghezza compresa tra 3/8 di pollice (9 mm) e 11 mm (.433 in). Assicurarsi che il cavo sia inserito completamente oltre il fermo isolante interno prima di serrare le viti dei morsetti, per evitare collegamenti allentati.
  • Coppie di serraggio dei morsetti: I morsetti di controllo richiedono una coppia di serraggio da 9.6 a 11.5 in-lb. I morsetti di ingresso richiedono una coppia di 4.4 in-lb (0.5 N-m).
  • Corrispondenza della polarità: Quando si utilizza un'unica sorgente CC esterna per alimentare più alimentatori, la polarità dei collegamenti deve essere identica su tutti gli alimentatori RX3i per evitare differenze di potenziale pericolose.
  • Messa a terra del sistema: Tutti i backplane del sistema devono essere collegati a una terra comune del sistema. I cavi di terra devono essere il più corti possibile e collegati direttamente al pannello di montaggio.
  • Test Hi-Pot: Per eseguire un test ad alta tensione su questo alimentatore, è necessario rimuovere temporaneamente il ponticello di protezione da sovratensione tra il morsetto inferiore e il morsetto di terra del telaio. Reinstallare il ponticello al termine del test.
  • Incompatibilità del sistema: Questo modulo non è isolato e non deve essere utilizzato con sistemi elettrici flottanti o con messa a terra positiva.

Conformità e certificazioni

  • Ubicazioni pericolose UL: Adatto esclusivamente per ubicazioni pericolose di Classe I, Divisione 2, Gruppi A, B, C e D.

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Modulo di alimentazione CC GE Fanuc IC695PSD040 PACSystems RX3i

Can I use the power supply in a redundant configuration?

No, the power supply cannot be used with other RX3i power supplies in redundant or increased capacity modes. Only one module can be installed in a PACSystems RX3i Universal Backplane.

What is the consequence of momentary voltage dropouts on this power supply?

A momentary loss of the 24 VDC input power causes an immediate loss of +24 VDC relay power, which may cause module relays to drop out. However, power dropouts up to 10 ms do not affect the 5.1 VDC and 3.3 VDC outputs.

How does the power supply handle output short circuits and overloads?

The power supply is electronically limited (7 Amps on 5.1 VDC and 10 Amps on 3.3 VDC) and will shut down if an overload or short circuit is detected. It will continuously attempt to restart until the overload condition is removed.

Are the electrical outputs of the power supply isolated?

No, the power supply is not isolated and is incompatible with positive grounded or floating electrical systems.

Global Express Shipping

  • Standard Delivery: 4-6 Business Days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries, including rapid delivery to Saudi Arabia and UAE.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our professional technical warranty.

Orders are processed and delivered Monday-Friday (excluding public holidays).


For full eligibility, restocking fees, and international return details, please view our official Refund & Return Policy .

TECHNICAL SPECIFICATIONS

Color pattern
Black
Country of origin
United States
Power source
AC-powered

Technical knowledge
