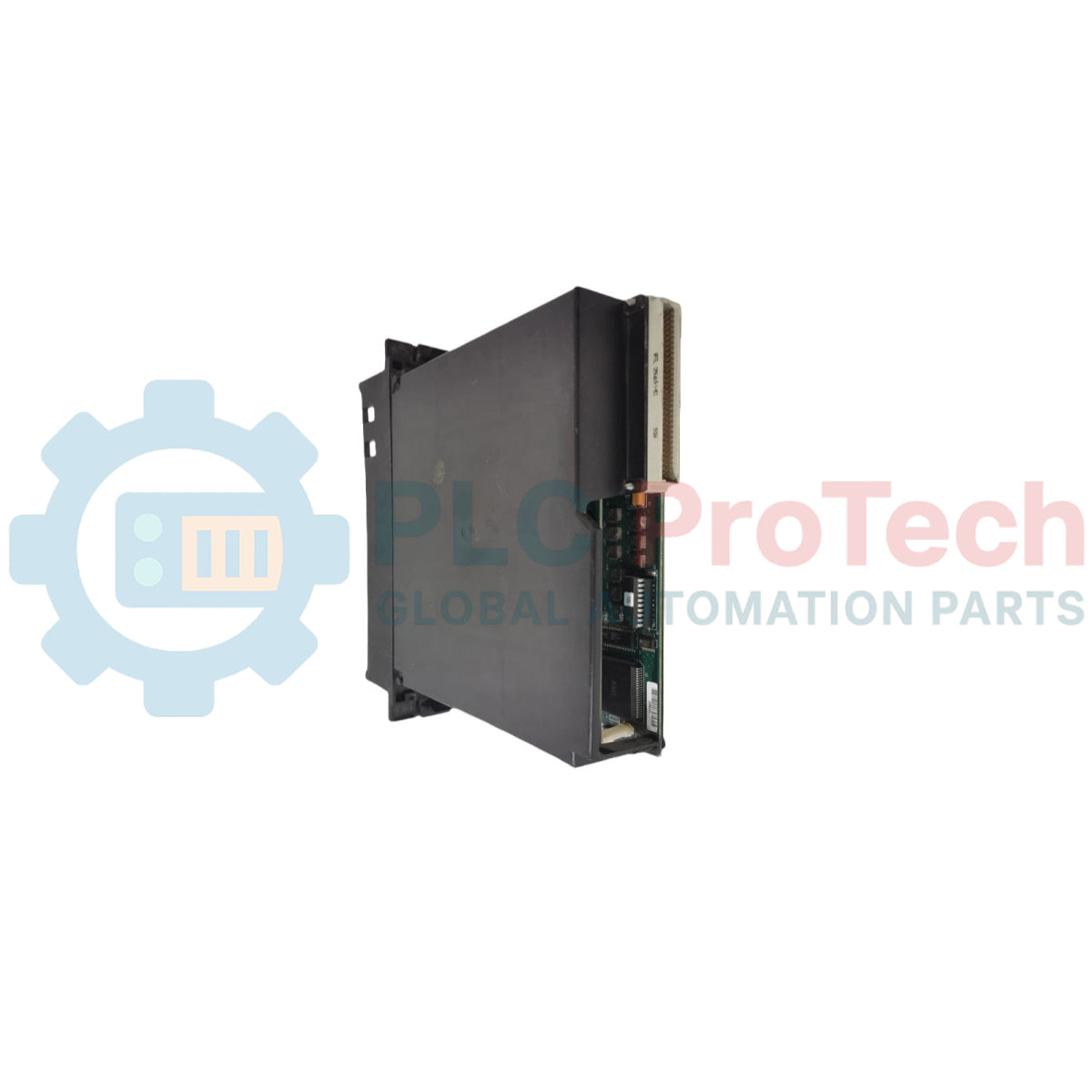

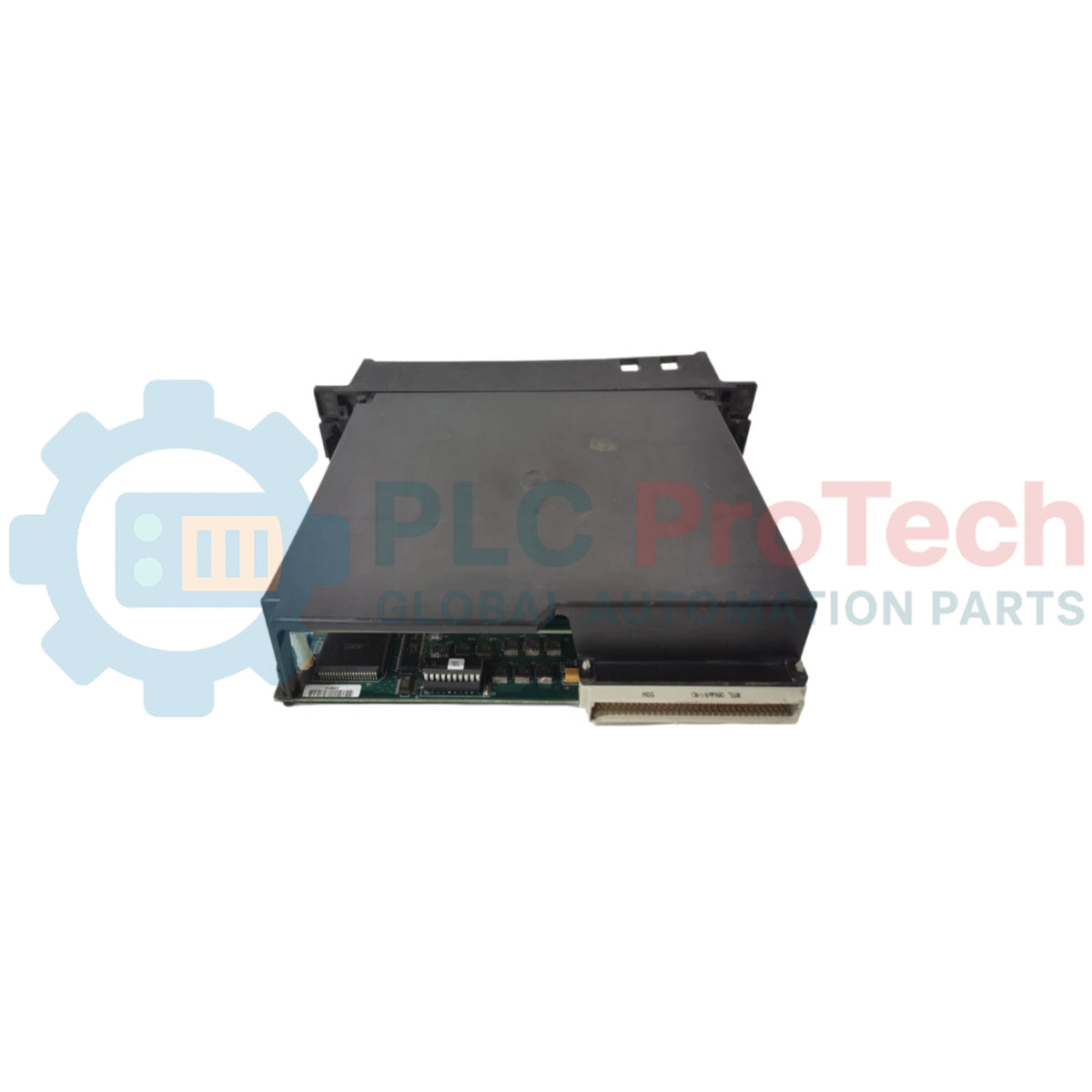

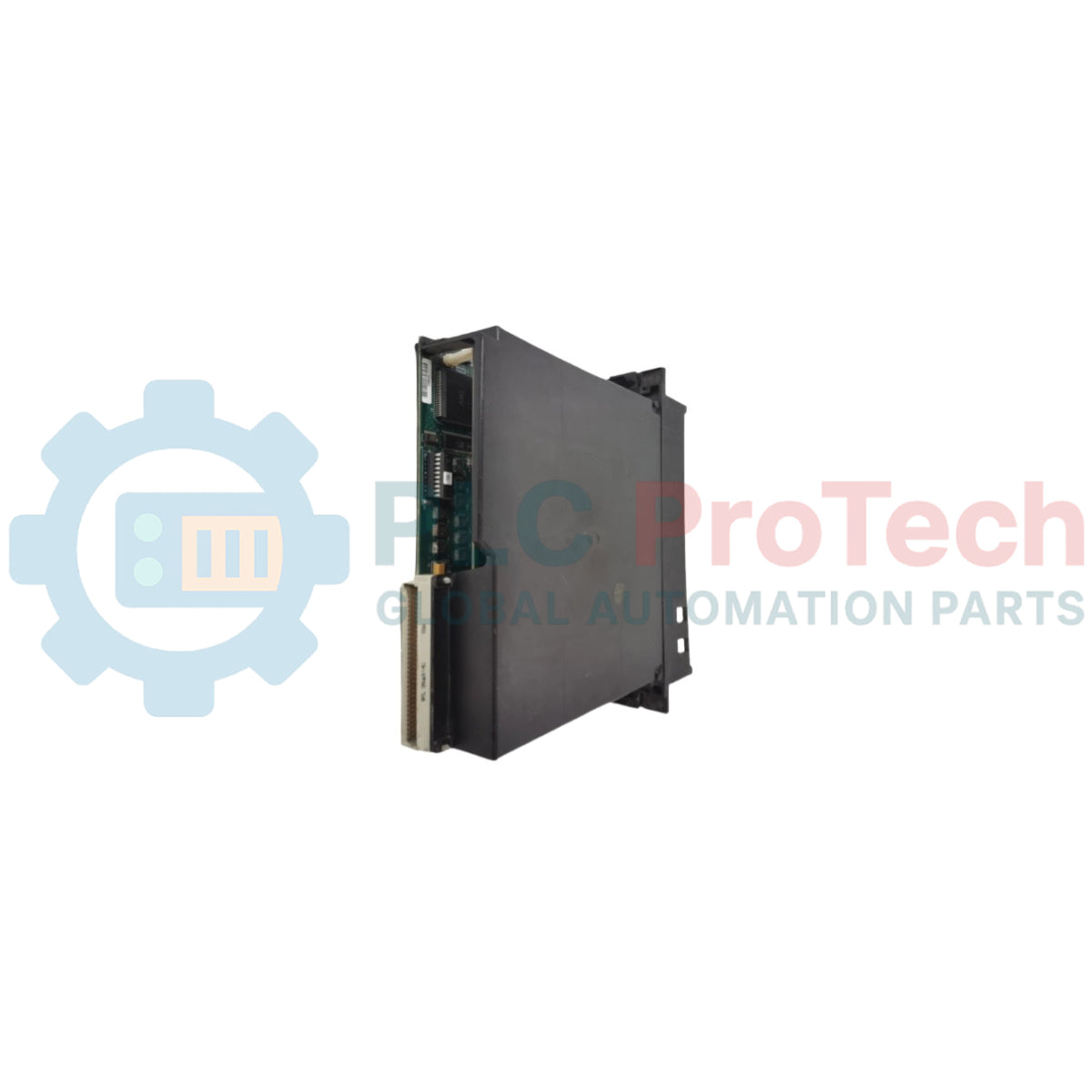

GE Fanuc IC697CPX928 unità di elaborazione centrale della serie 90-70

Descrizione

IC697CPX928 è un'unità centrale di elaborazione (CPU) per controllore logico programmabile (PLC) a slot singolo, progettata per il controllo in tempo reale di macchine, processi e sistemi di movimentazione dei materiali. Funziona a 96 MHz con un'architettura a virgola mobile a 32 bit basata su un microprocessore 80486DX4. Il modulo fornisce 6 Mbyte di memoria RAM CMOS con batteria tampone per l'archiviazione dei dati utente e 256K di memoria flash utente non volatile direttamente nello stesso slot. Comunica con i moduli I/O e i moduli opzionali intelligenti tramite un backplane montato su rack, utilizzando il formato dello standard VME C.1. La CPU gestisce configurazioni di sistema complesse, supportando fino a 12K ingressi e uscite (in qualsiasi combinazione) e fino a 8K di I/O analogici, risultando adatta ad ambienti di produzione industriale su larga scala, generazione di energia e controllo dei processi chimici.

Caratteristiche

• Unità centrale di elaborazione a slot singolo con microprocessore 80486DX4 integrato a 96 MHz.
• 6 Mbyte di RAM CMOS con batteria tampone per l'archiviazione di programmi, configurazioni e dati dei registri.
• 256K di memoria flash utente non volatile per l'archiviazione opzionale dei dati.
• Firmware del sistema operativo memorizzato nella memoria flash, per supportare gli aggiornamenti direttamente nel sistema tramite la porta seriale.
• Prestazioni di elaborazione ad alta velocità, con esecuzione a 0,4 microsecondi per funzione booleana.
• Supporto per la Bulk Memory Area (BMA) nella versione 7.92 e successive del software di programmazione.
• Tre porte seriali indipendenti integrate, compatibili con i protocolli SNP Slave e SNP Break-Free.
• Selettore a levetta a tre posizioni per la modalità operativa sul pannello frontale (RUN con uscite abilitate, RUN con uscite disabilitate, STOP).
• Controllo della sicurezza tramite accesso con password software e un selettore fisico a chiave per la protezione della memoria.
• Sette LED di stato verdi che forniscono aggiornamenti diagnostici, di esecuzione e di comunicazione.
• Configurazione basata su software che elimina la necessità di interruttori DIP o ponticelli fisici.

Applicazioni

• Sistemi di automazione di fabbrica e controllo continuo dei processi.
• Apparecchiature ad alta velocità per il confezionamento e la movimentazione automatizzata dei materiali.
• Installazioni PLC con più rack che utilizzano comunicazioni tramite backplane VME.
• Configurazioni specializzate integrate con blocchi I/O remoti IC660 o IC661.

Informazioni per l'ordine

Specifiche tecniche

Occupazione dello slot

A slot singolo, deve essere installato esclusivamente nello Slot 1 del Rack 0

Connessioni e interfacce

Porta 2 (compatibile con RS-485, isolata mediante optoaccoppiatore)

La porta 2 dispone di un connettore D femmina a 15 pin situato in posizione centrale.

Porta 3 (compatibile con RS-485, non isolata)

La porta 3 si trova nella parte inferiore dell'area dell'interfaccia anteriore e dispone di un connettore D femmina a 15 pin per le comunicazioni SNP Slave. Per le assegnazioni estese dei pin, consultare i manuali di installazione del master.

Linee guida per l'installazione

• Posizionamento nello slot: la CPU deve essere installata esclusivamente nello Slot 1 del Rack 0.
• Restrizioni sull'alimentazione: assicurarsi che tutta l'alimentazione del rack sia completamente disattivata prima di inserire o rimuovere il modulo processore.
• Raffreddamento e ventilazione: il raffreddamento ad aria forzata è obbligatorio se la temperatura ambiente di esercizio supera i 50 Celsius. Una ventola in grado di fornire 70 CFM deve essere posizionata direttamente sotto lo slot 1 del rack della CPU. Utilizzare gruppi ventola di fabbrica come IC697ACC721, IC697ACC724 o IC697ACC744 per l'integrazione diretta nel rack.
• Manutenzione della batteria: collegare la batteria al litio (IC697ACC701) a uno dei due connettori interni della batteria prima dell'avvio del sistema. Quando si sostituisce una cella scarica, collegare la batteria nuova al connettore libero prima di scollegare quella vecchia, per garantire la conservazione della memoria.
• Sequenza di avvio iniziale:
  1. Impostare il selettore della modalità operativa sulla posizione STOP.
  2. Portare l'interruttore a chiave fisico di protezione della memoria in posizione OFF.
  3. Accendere l'alimentazione primaria del rack.
  4. Verificare che il LED OK in alto a sinistra lampeggi inizialmente e rimanga acceso fisso dopo il completamento corretto dei processi diagnostici.
