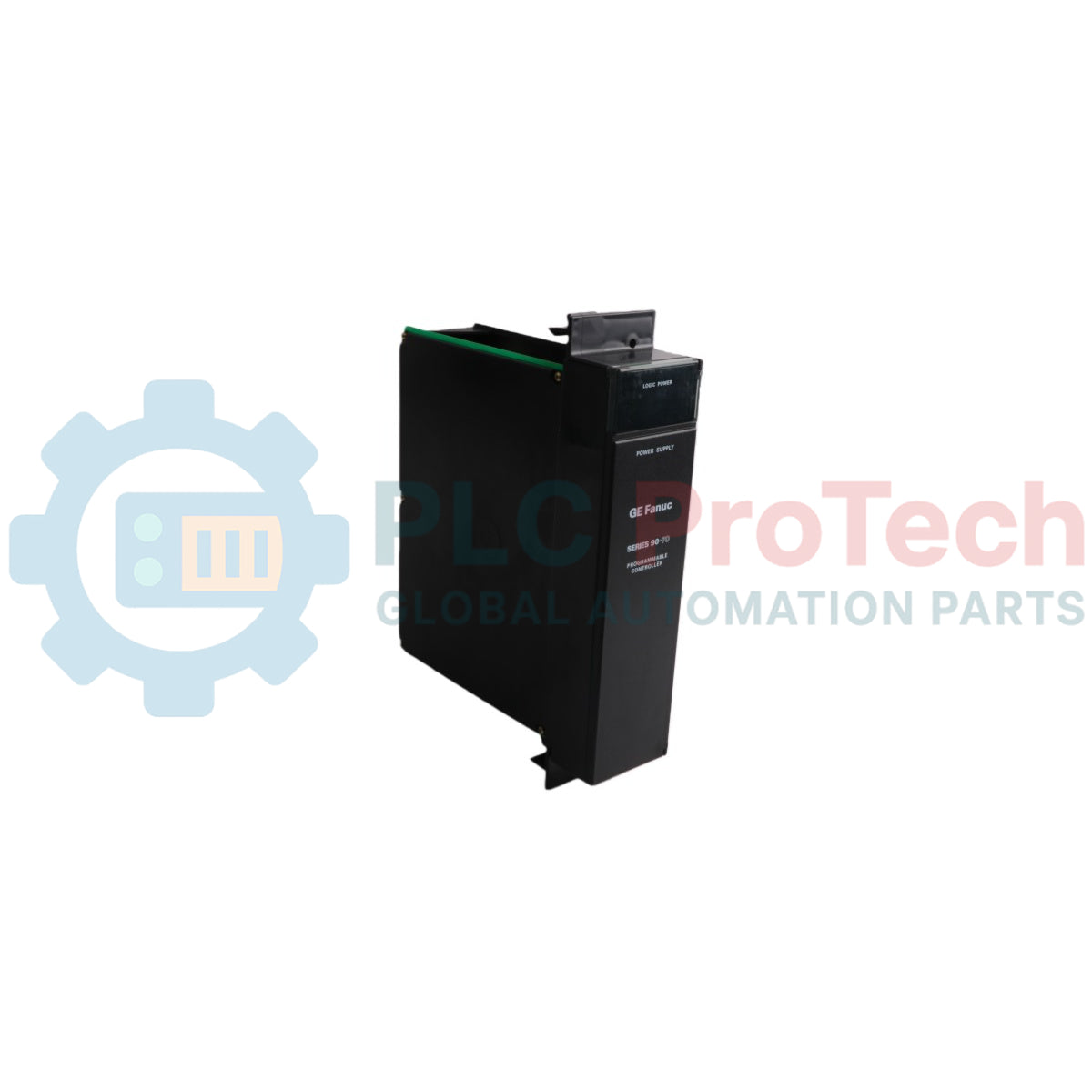

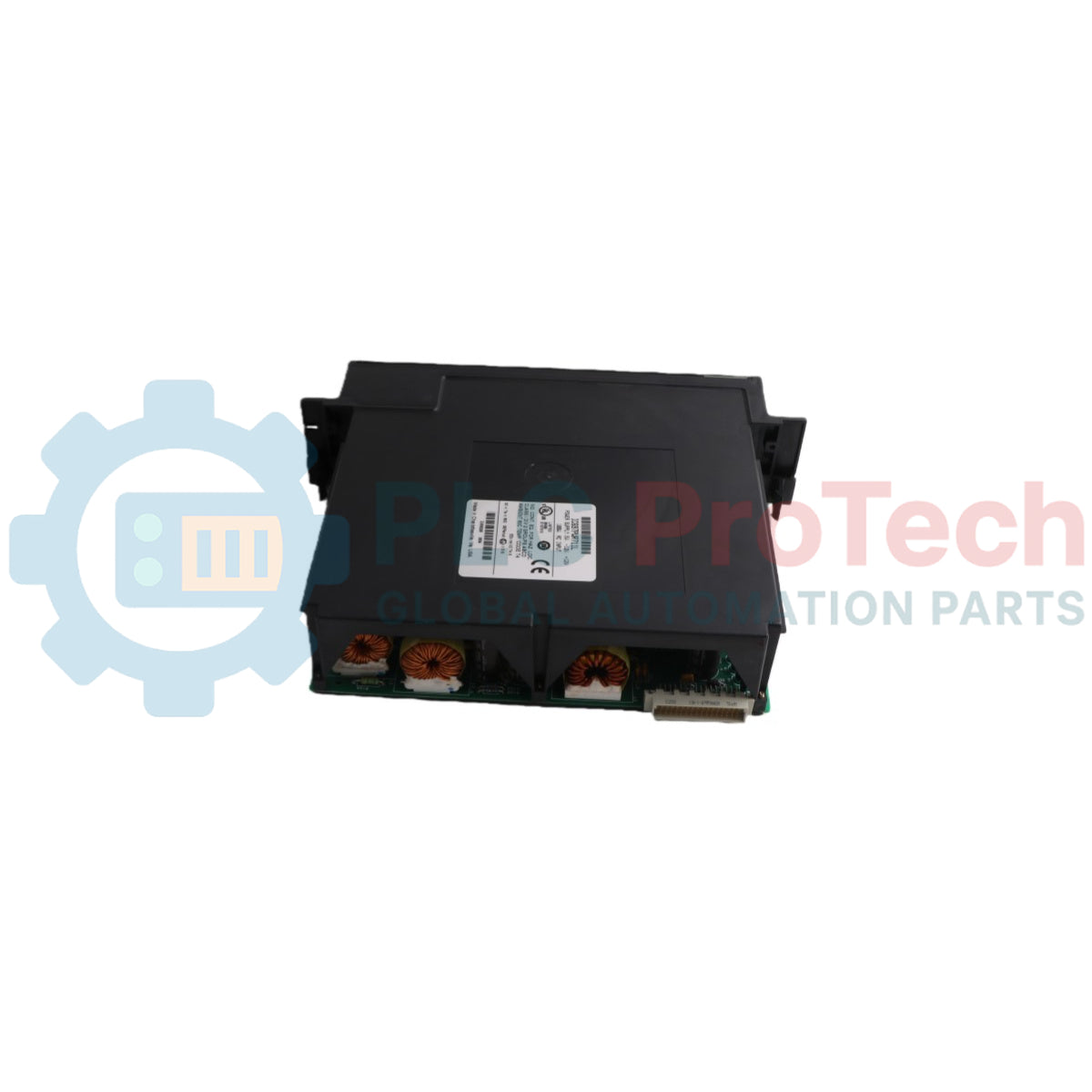

Modulo di alimentazione GE Fanuc Series 90-70 IC697PWR711M

Panoramica del prodotto

Il IC697PWR711M (IC697PWR711-M) è un modulo di regolazione dell'alimentazione ad alte prestazioni, con capacità di 100 Watt, progettato da GE Fanuc per l'infrastruttura avanzata del controllore logico programmabile Series 90-70. In qualità di motore principale della base elettrica, questo modulo converte ampi intervalli di tensioni di ingresso CA o CC in tensioni di uscita regolate a tripla linea per alimentare complessi substrati di elaborazione. Gli ambienti industriali mission-critical, tra cui gli impianti di estrazione mineraria in miniere profonde, le centrali termoelettriche municipali e le attività di distillazione chimica continua, fanno affidamento sul IC697PWR711M (IC697PWR711-M) per mantenere una logica di elaborazione del bus ad alta integrità. Integrando la correzione attiva del fattore di potenza a bordo e completi limitatori elettronici di sovracorrente, il dispositivo protegge i telai di elaborazione centrali sensibili dalle fluttuazioni della rete elettrica. Ciò previene i reset non programmati della logica, isola i transitori induttivi a valle e riduce efficacemente i costosi tempi di inattività non pianificati dell'impianto.

Progettazione meccanica e matrice di distribuzione dell'alimentazione

La topologia hardware sottostante, l'architettura di distribuzione multi-linea e i circuiti di isolamento dai guasti dell'assieme di alimentazione IC697PWR711M determinano i suoi margini di sicurezza operativa in tempo reale.

• Alimentazione CC a tripla tensione: Fornisce simultaneamente linee ad alta stabilità ottimizzate per la logica del rack e le interfacce di strumentazione, erogando +5 VDC fino a 20 A per i microprocessori centrali, +12 VDC a 2 A per i circuiti di comunicazione locali e -12 VDC a 1 A per gli ingressi degli amplificatori operazionali.

• Stadio di ingresso a tensione universale: Integra un raddrizzatore attivo in ingresso che accetta profili flessibili di alimentazione nominale, funzionando regolarmente a 120/240 VAC (linee di rete da 90 a 264 VAC) o a 125 VDC (banchi batteria da 100 a 150 VDC).

• Correzione del fattore di potenza integrata: Utilizza circuiti interni di filtraggio a stato solido per mantenere un fattore di potenza superiore a 0,93 a pieno carico, riducendo al minimo l'iniezione di armoniche di linea nel quadro elettrico.

• Dispositivi di protezione hardware integrati: Impiega precisi circuiti crowbar contro le sovratensioni sulla linea +5 VCC (con intervento tra 5.7 e 6.7 V), insieme a soglie tipiche di sovracorrente ad azione rapida di 21 A (+5 VCC), 3.5 A (+12 VCC) e 1.6 A (-12 VCC).

• Circuito di mantenimento della ritenzione estesa: Fornisce un buffer di continuità di almeno 21 millisecondi in caso di perdita immediata dell'alimentazione di rete CA in ingresso, garantendo alla CPU host tempo sufficiente per eseguire le routine di arresto sicuro e preservare le tabelle di memoria volatile.

Specifiche delle prestazioni e indice ingegneristico

FAQ sul funzionamento e la manutenzione del sistema

Come gestiscono gli ingegneri uno slot lasciato vuoto da un modulo di alimentazione del rack secondario in un sistema espanso?

Quando configurano architetture Series 90-70 multi-rack, gli ingegneri installano il kit opzionale di cavi di estensione per l'alimentazione IC697CBL700. Questa confezione fornisce un cavo di interconnessione per impieghi gravosi insieme a un gruppo piastra frontale dedicato, progettato per chiudere e fissare lo slot vuoto dell'alimentatore all'interno della piastra di base di espansione, garantendo un'estetica adeguata del pannello e la corretta messa a terra.

Quali cambiamenti comportamentali indicano che l'IC697PWR711M è entrato in una condizione di sovracorrente?

Il modulo dispone di una matrice di LED di stato montata sul pannello anteriore che monitora costantemente le condizioni di carico. Se un modulo a valle o un bus di comunicazione assorbe una corrente superiore al limite di 21 A sulla linea +5 VDC o alla soglia di 3.5 A sulla linea +12 VDC, le linee di uscita vengono disattivate elettronicamente per proteggere le piste interne e i LED diagnostici anteriori cambiano stato per avvisare il personale di manutenzione del guasto sul campo.

Questo alimentatore può funzionare in modo affidabile quando le tensioni della linea in ingresso scendono al di sotto dei valori nominali per periodi prolungati?

Sì, ma è necessario consultare i profili di declassamento del costruttore, come quelli descritti nel documento tecnico standard GFK-0867B. Il funzionamento continuo al limite inferiore assoluto dell'ingresso di 90 VAC riduce l'efficienza della dissipazione termica degli elementi di commutazione interni. Per mantenere l'affidabilità a lungo termine senza un invecchiamento precoce dei condensatori, gli ingegneri devono declassare la potenza totale di uscita attiva al di sotto della soglia di 100 watt.

Guida all'ingegneria e all'installazione

• Percorsi di messa a terra del telaio e bloccaggio del backplane:

  Montare l'IC697PWR711M esclusivamente nello slot più a sinistra del telaio rack Series 90-70. Assicurarsi che i denti di allineamento strutturali superiori e inferiori scorrano completamente nelle scanalature del telaio del backplane, quindi premere finché il modulo non è saldamente in sede. Serrare tutte le viti esterne di fissaggio del telaio a 0.7 N-m (6.2 pollici-libbre). In questo modo si stabilisce una connessione a bassa impedenza alla messa a terra comune del pannello, essenziale per scaricare le interferenze elettromagnetiche ad alta frequenza prima che compromettano la stabilità del segnale.

• Separazione dei terminali di alimentazione in ingresso e protezione di sicurezza:

  Quando si collegano i conduttori dell'alimentazione di campo ai terminali di ingresso, utilizzare cavi separati e ad alta temperatura per le linee CA o le alimentazioni a batteria CC. Instradare questi circuiti di alimentazione lontano dalle linee I/O a bassa tensione per evitare l'accoppiamento di disturbi capacitivi. Assicurarsi che tutti i blocchi di connessione dei terminali siano protetti dietro le relative portiere basculanti integrate in plastica, per evitare il contatto accidentale del personale durante la diagnostica dell'instradamento.

• Distanze per la gestione termica e instradamento del flusso d'aria:

  L'alimentatore da 100 watt genera calore convettivo costante durante il funzionamento continuo a pieno carico. Mantenere uno spazio libero minimo di 7.5 cm sopra e sotto il gruppo chassis della piastra di base all'interno dell'armadio. Pulire periodicamente la polvere o il particolato dalle feritoie inferiori per garantire un flusso d'aria ascendente senza ostacoli, mantenendo l'aria ambiente attorno ai componenti entro l'intervallo operativo certificato da 0 a 60 gradi C.
