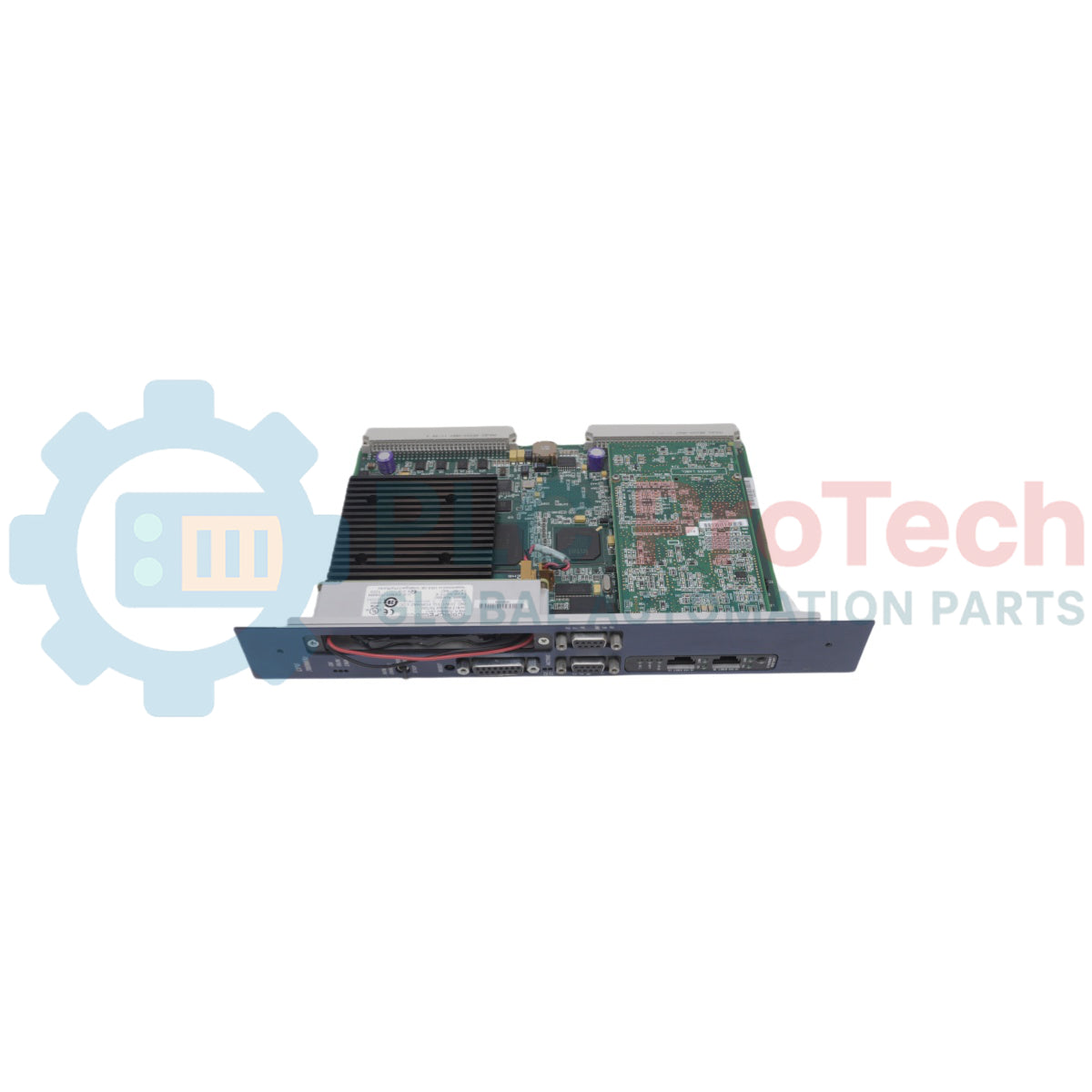

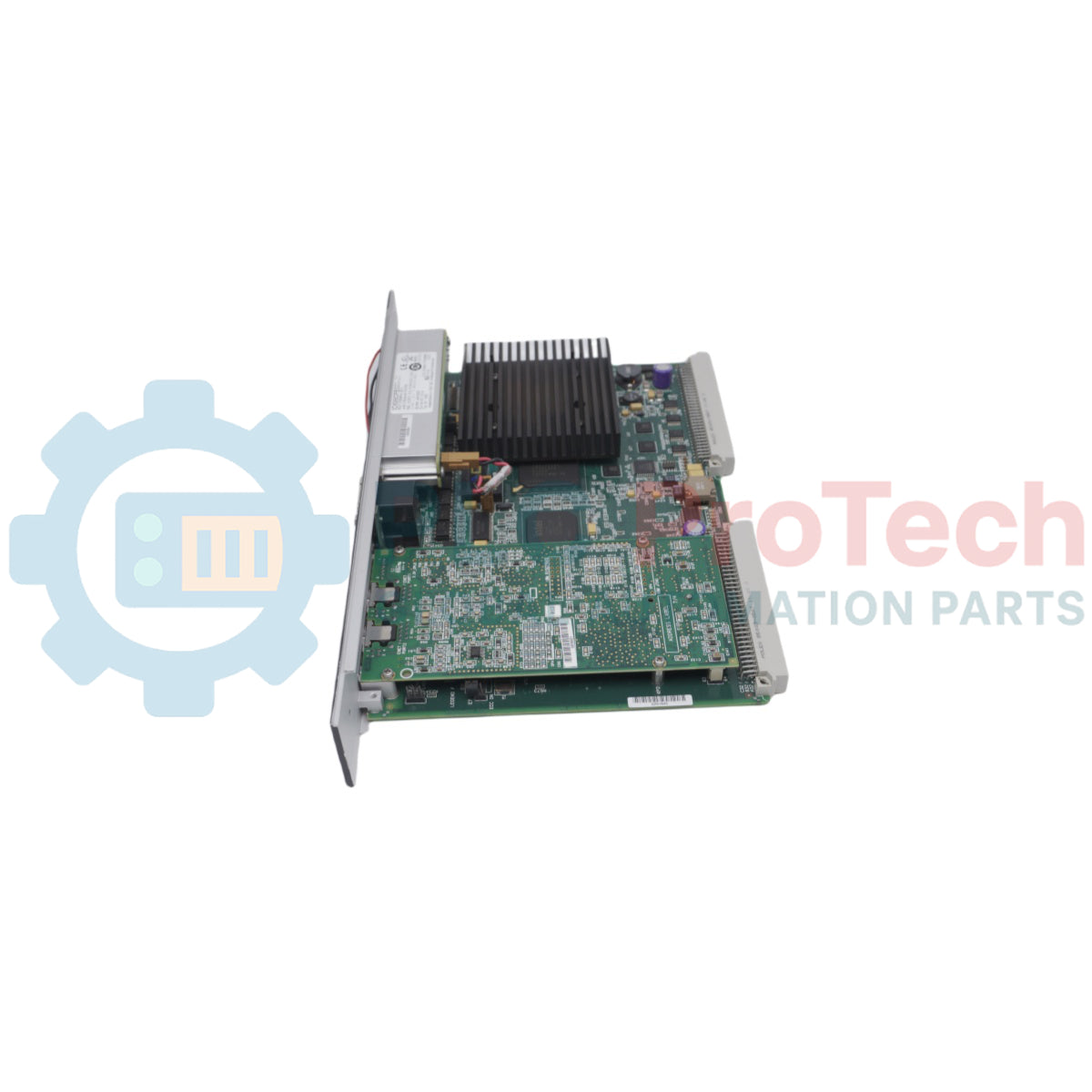

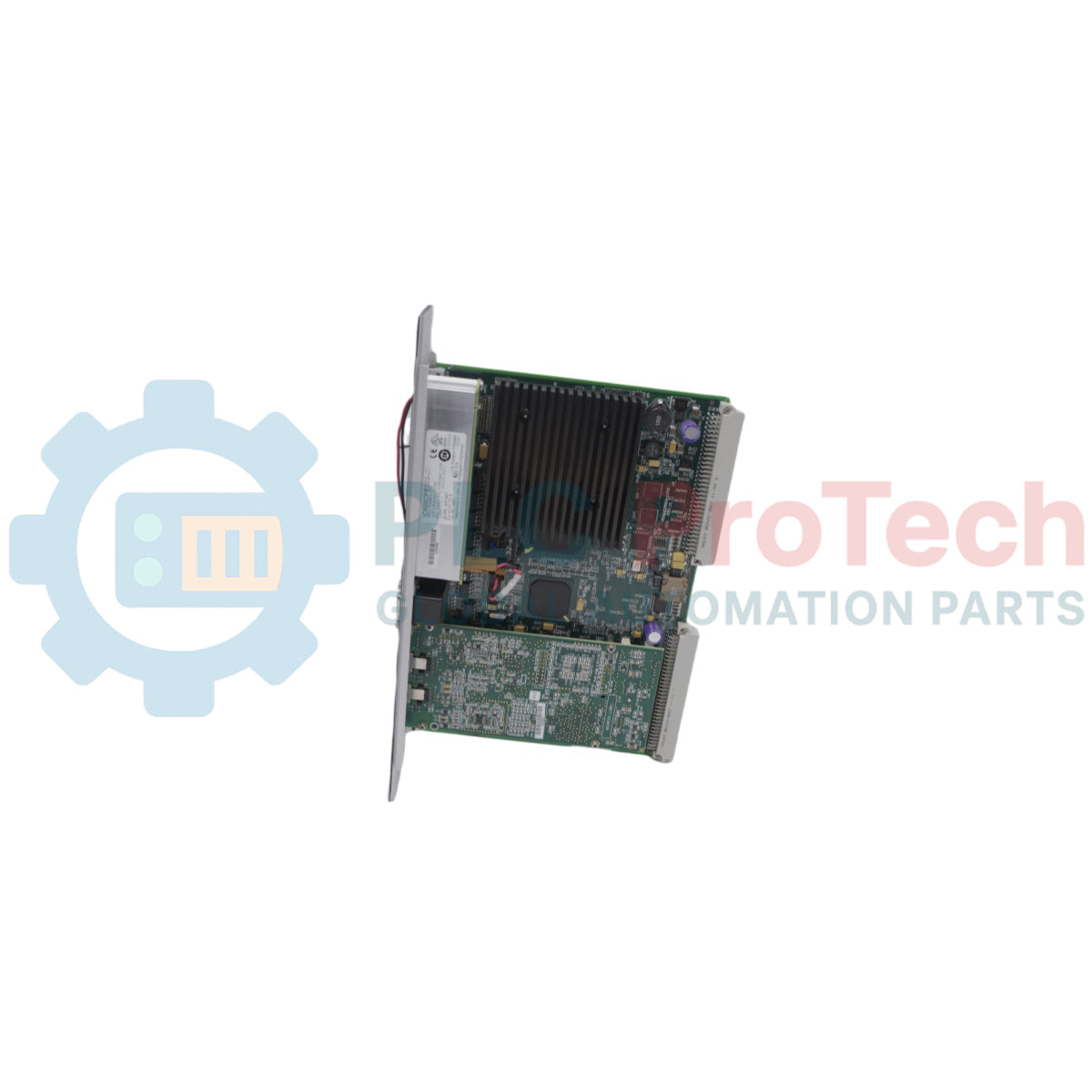

Modulo CPU VME PACSystems RX7i da 700 MHz GE Fanuc IC698CPE020-JX

Descrizione

IC698CPE020-JX è un'unità centrale di elaborazione ad alte prestazioni, progettata per applicazioni di automazione industriale di fascia media e alta che richiedono un'architettura aperta, una memoria di grandi dimensioni e funzionalità di esecuzione in tempo reale. In quanto componente fondamentale della famiglia di controller di automazione programmabili PACSystems RX7i, questo modulo è alimentato da un microprocessore Intel Pentium III da 700 MHz per soddisfare i requisiti più impegnativi di controllo dei processi, motion control avanzato e automazione discreta.

Questo controller dispone di connettività Ethernet 10/100 Mbps integrata a doppia porta, collegata tramite uno switch interno con rilevamento automatico, che utilizza porte RJ-45 standard con funzionalità Auto-MDIX. Questo design elimina la necessità di switch o hub aggiuntivi tra un rack e l'altro, riducendo significativamente lo spazio nell'armadio e la complessità del cablaggio. Operando su un backplane VME64 ad ampia larghezza di banda, il modulo offre un throughput fino a quattro volte superiore rispetto alle piattaforme legacy della Serie 90-70. IC698CPE020-JX fornisce 10 megabyte di RAM utente con alimentazione a batteria e 10 megabyte di memoria Flash non volatile, consentendo di archiviare programmi di controllo completi insieme a tutta la documentazione pertinente, inclusi file Excel, Word, PDF e DXF, interamente all'interno di una singola CPU.

Il controller stabilisce un unico motore di controllo e un ambiente di programmazione universale, creando un percorso di migrazione fluido per le installazioni esistenti della Serie 90-70. Protegge integralmente gli investimenti nella proprietà intellettuale hardware e software supportando nativamente, nello stesso ambiente, gli I/O discreti/analogici legacy della Serie 90-70, i rack di espansione e le reti GENIUS.

Funzionalità

• Microprocessore Pentium III da 700 MHz: offre la potenza di elaborazione necessaria per eseguire algoritmi complessi, con una velocità tipica di esecuzione booleana di 0,33 ms per 1.000 contatti.
• Switch integrato a doppia porta: Ethernet 10/100 integrata con cablaggio semplificato tramite doppie porte RJ-45, con rilevamento automatico del duplex integrale/parziale e funzionalità di crossover automatico.
• 10 MB di RAM utente e 10 MB di Flash: consente di memorizzare tutta la documentazione del programma direttamente nella memoria Flash della CPU, garantendo la manutenibilità a lungo termine.
• Architettura backplane VME64: garantisce la piena conformità ai formati VME64 dello standard ANSI/VITA 1, offrendo una larghezza di banda per il trasferimento dati quattro volte superiore a quella delle architetture precedenti.
• Supporto completo dei protocolli: la connessione Ethernet integrata supporta Ethernet Global Data (EGD), SRTP (TCP/IP), server/client Modbus/TCP e la sincronizzazione dell'ora SNTP.
• Tre porte seriali isolate: include una porta seriale principale (RS-485), una porta seriale ausiliaria (RS-232) e una porta di manutenzione dedicata Station Manager (RS-232).
• Server Web integrato: supporta il monitoraggio remoto dei dati via Web con pagine definite dall'utente, gestendo fino a 16 connessioni simultanee al server Web e FTP.
• Programmazione IEC 61131-3 e C: supporta blocchi funzione definiti dall'utente e ambienti multilinguaggio che includono Diagramma Ladder, Testo strutturato, Diagramma a blocchi funzione e blocchi C ad alta velocità.

Informazioni per l'ordine

Nota: un IC698CPE020 può essere aggiornato sul campo a un IC698CPE020-xX utilizzando il kit di aggiornamento firmware 44A752255-G25. Secondo la cronologia ufficiale delle versioni, IC698CPE020-JX indica la versione CPU 6.75 e la versione Ethernet 6.10.

Specifiche tecniche

Linee guida per l'installazione

• Raffreddamento e ventilazione: poiché IC698CPE020 genera una quantità significativa di calore durante l'elaborazione continua, è obbligatorio installare un gruppo ventole nel rack RX7i per mantenere la temperatura ambiente al di sotto di 60 Celsius.
• Requisito delle strisce isolanti: se questo modulo CPU o qualsiasi altro modulo con piastra frontale metallica è installato direttamente a sinistra di moduli I/O legacy ad alta tensione, come IC697MDL240D o IC697MDL340G, è necessario installare una striscia isolante sul modulo ad alta tensione per evitare cortocircuiti elettrici interni.
• Procedura di installazione della batteria: quando si collega una batteria a un sistema nuovo o non alimentato, collegare sempre il modulo batteria mentre l'alimentazione della CPU è accesa. Il collegamento di una batteria a un sistema nuovo non alimentato può causare errori di inizializzazione, impedendo l'avvio della CPU durante il ciclo di alimentazione successivo.
• Modifica dell'indirizzo IP: quando si memorizza una configurazione hardware contenente un indirizzo IP modificato tramite una connessione Ethernet attiva, la connessione si interrompe immediatamente al termine della scrittura. Prima di ristabilire la comunicazione, è necessario aggiornare l'indirizzo IP di destinazione nelle proprietà del software di programmazione.
• Restrizioni del VME Bus Master: l'architettura PACSystems RX7i non supporta né consente a moduli VME di terze parti di operare come VME Bus Master sul backplane.
