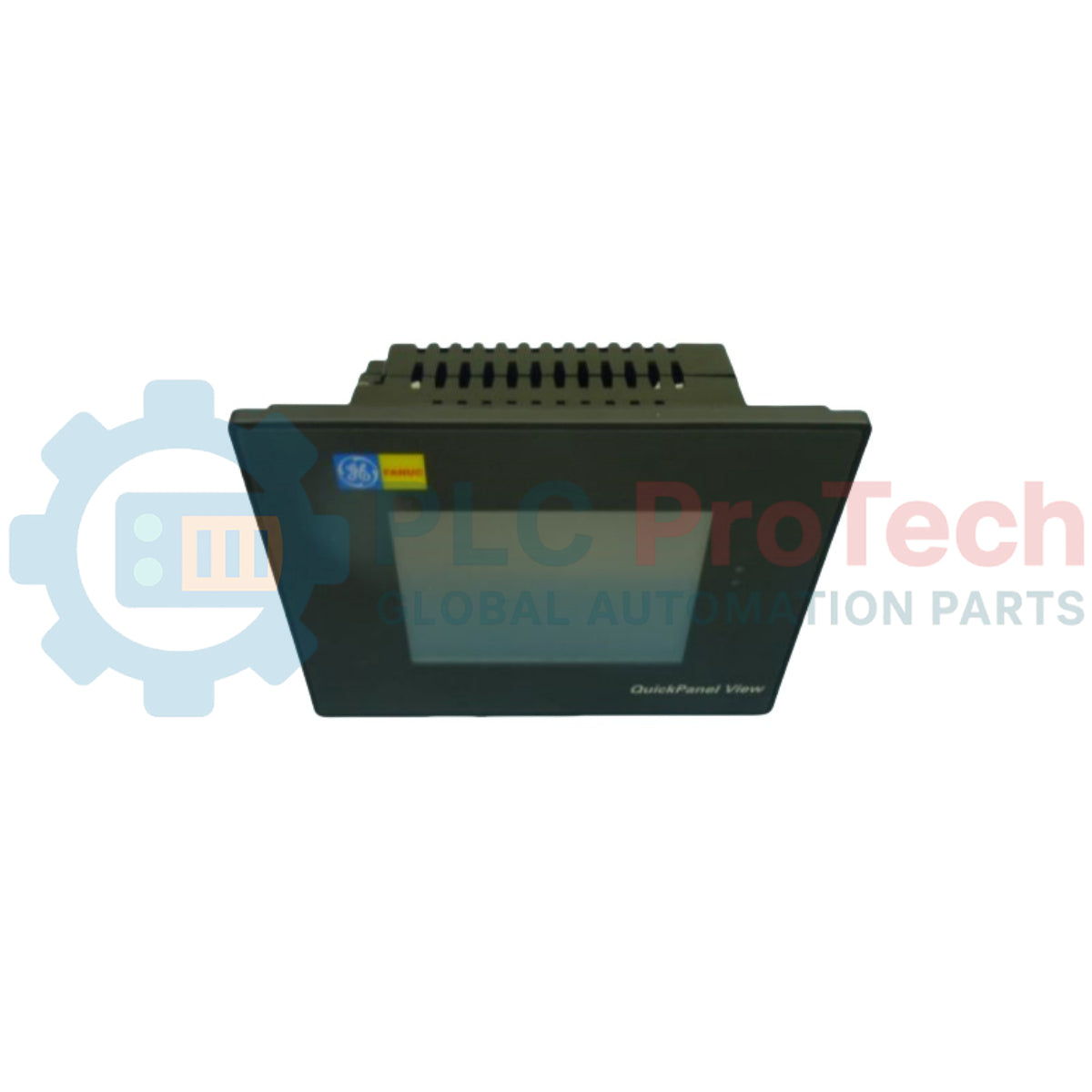

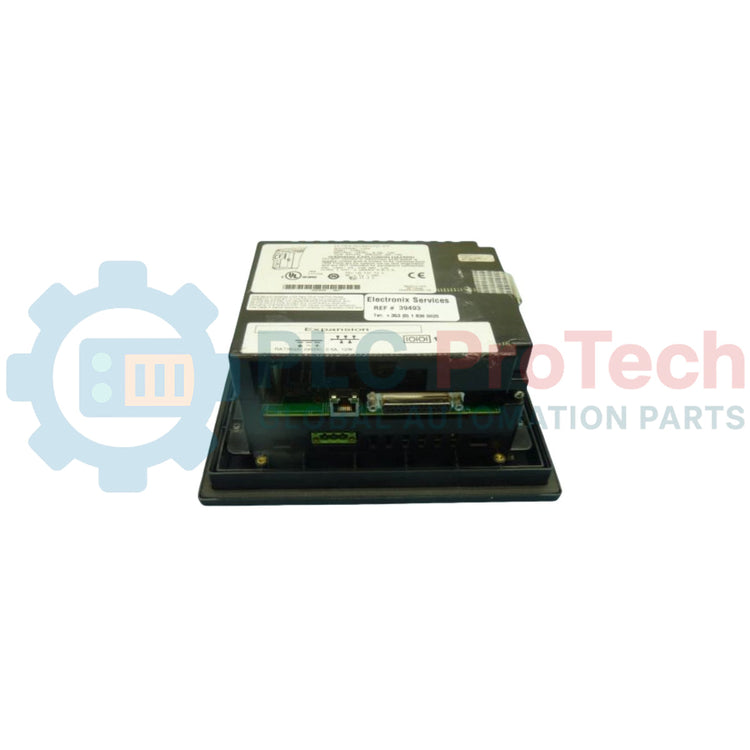

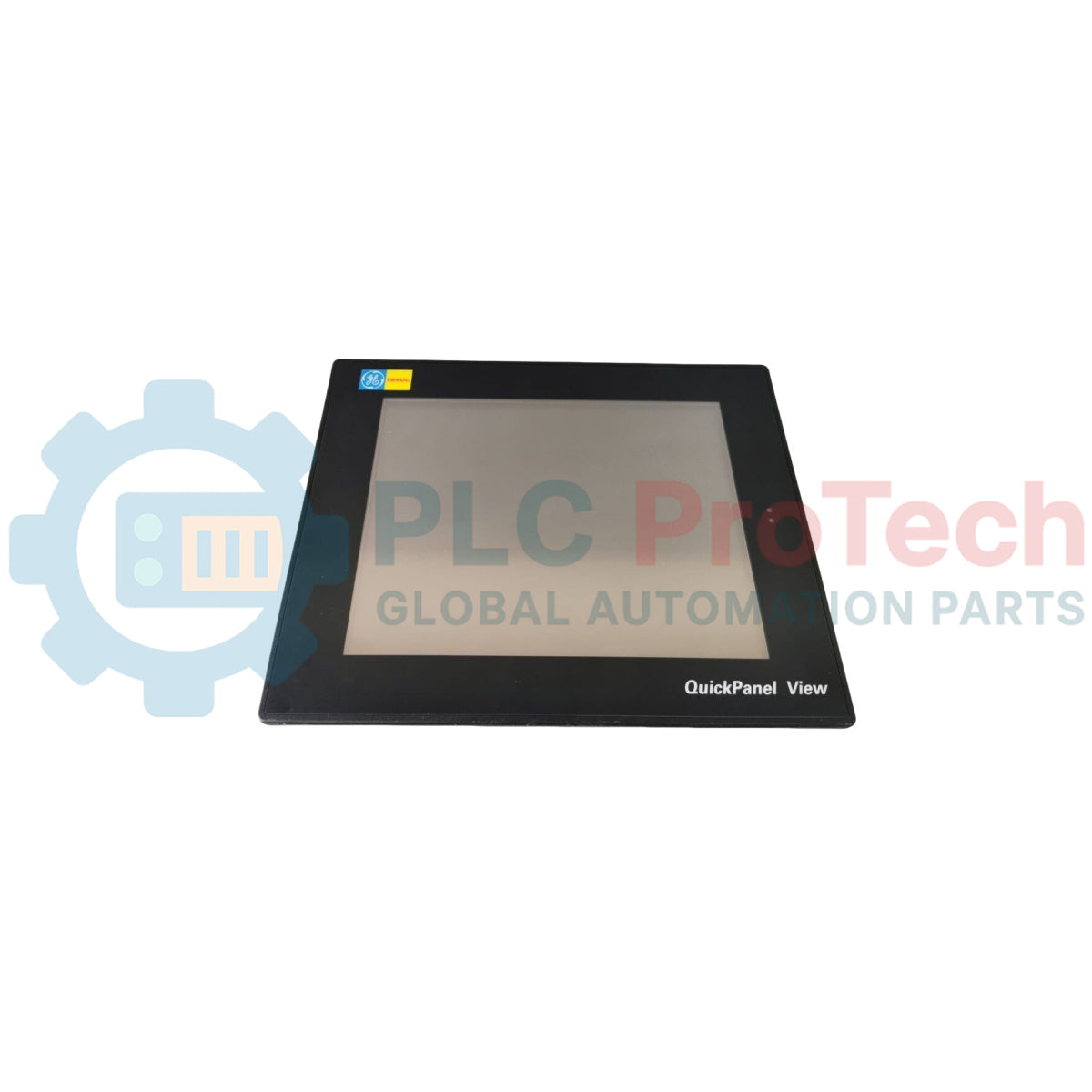

GE Fanuc HMI intermedio QuickPanel View da 6 pollici IC754VGI06STD

Panoramica del prodotto

Il IC754VGI06STD (IC754-VGI-06-STD) è un'interfaccia QuickPanel View "Intermediate" robusta da 6 pollici, fungendo da ponte essenziale tra gli operatori umani e i sistemi di controllo a livello macchina. Basata sul sistema operativo Microsoft Windows CE e sul runtime GE Proficy View, questa HMI è progettata per la visualizzazione in tempo reale in applicazioni industriali di medie dimensioni, come le linee di lavorazione alimentare, sistemi di movimentazione dei materiali, e skid per il trattamento delle acque. Il IC754VGI06STD combina la potenza di un computer industriale dedicato con la semplicità di un'interfaccia touch-panel, consentendo allarmi complessi, trend, e comunicazione multiprotocollo. Il suo formato compatto da 6 pollici la rende ideale per il controllo localizzato da parte dell'operatore, quando lo spazio nel pannello è limitato ma sono richieste prestazioni grafiche ad alta risoluzione.

Configurazione tecnica

Questa HMI è dotata di un display da 6 pollici con risoluzione VGA (640 x 480 pixel) e touchscreen resistivo a 4 fili. Sotto il cofano, utilizza un processore RISC a 32 bit ottimizzato per un basso consumo energetico e un rendering grafico ad alta velocità. L'unità è dotata di serie di Ethernet integrata per il collegamento in rete dell'intero stabilimento e di più porte seriali per l'interfacciamento diretto con i PLC. L'ambiente Windows CE offre una base stabile per il software Proficy Machine Edition, con supporto di funzionalità avanzate come l'esecuzione di script, supporto multilingue, e ampie librerie di driver per controllori GE e di terze parti.

Specifiche tecniche

FAQ tecniche

Qual è la differenza tra le versioni QuickPanel "Intermediate" e "Basic"?La versione "Intermediate" (indicata dai codici "STD" o "VGI") offre funzionalità di comunicazione più estese e una memoria maggiore per tag e schermate rispetto ai modelli "Basic". È progettato per gestire logiche più complesse e applicazioni ad alta intensità di dati.

Posso sostituire un IC754VGI06STD guasto con un modello QuickPanel+ più recente?Sì, la serie QuickPanel+ di GE è il successore moderno. Tuttavia, sebbene l'apertura fisica potrebbe essere simile, sarà necessario migrare il progetto Proficy Machine Edition alla piattaforma hardware più recente, il che potrebbe richiedere aggiornamenti del software e una nuova verifica dei driver.

Come posso eseguire il backup dell'applicazione da questo HMI?È possibile eseguire il backup tramite il software Proficy Machine Edition utilizzando la funzione "Upload", oppure utilizzando una scheda CompactFlash (CF) per clonare i file di runtime direttamente dal menu dell'utility di Windows CE.

Guida all'ingegneria e all'installazione

• Apertura e sigillatura del pannello: Durante l'installazione dell'HMI, assicurarsi che la superficie del pannello sia piana e priva di bave. Il grado di protezione NEMA 4 / IP65 è garantito solo se la guarnizione di montaggio è adeguatamente compressa. Serrare le clip di montaggio seguendo uno schema incrociato per evitare una pressione non uniforme sulla cornice LCD.

• Calibrazione del touchscreen: Con il tempo o dopo cicli di temperatura estremi, il touchscreen resistivo potrebbe richiedere una ricalibrazione. Accedere al Pannello di controllo di Windows CE o allo strumento GE Utility per eseguire la procedura di calibrazione. Utilizzare uno stilo in plastica morbida anziché oggetti appuntiti per evitare di graffiare la pellicola protettiva.

• Gestione termica: Sebbene l'unità sia progettata per il raffreddamento a convezione naturale, assicurarsi che all'interno del quadro vi siano almeno 10 cm di spazio libero dietro l'unità. Evitare di montare l'HMI direttamente sopra fonti di calore intenso, come grandi avviatori di motori o trasformatori di potenza.
