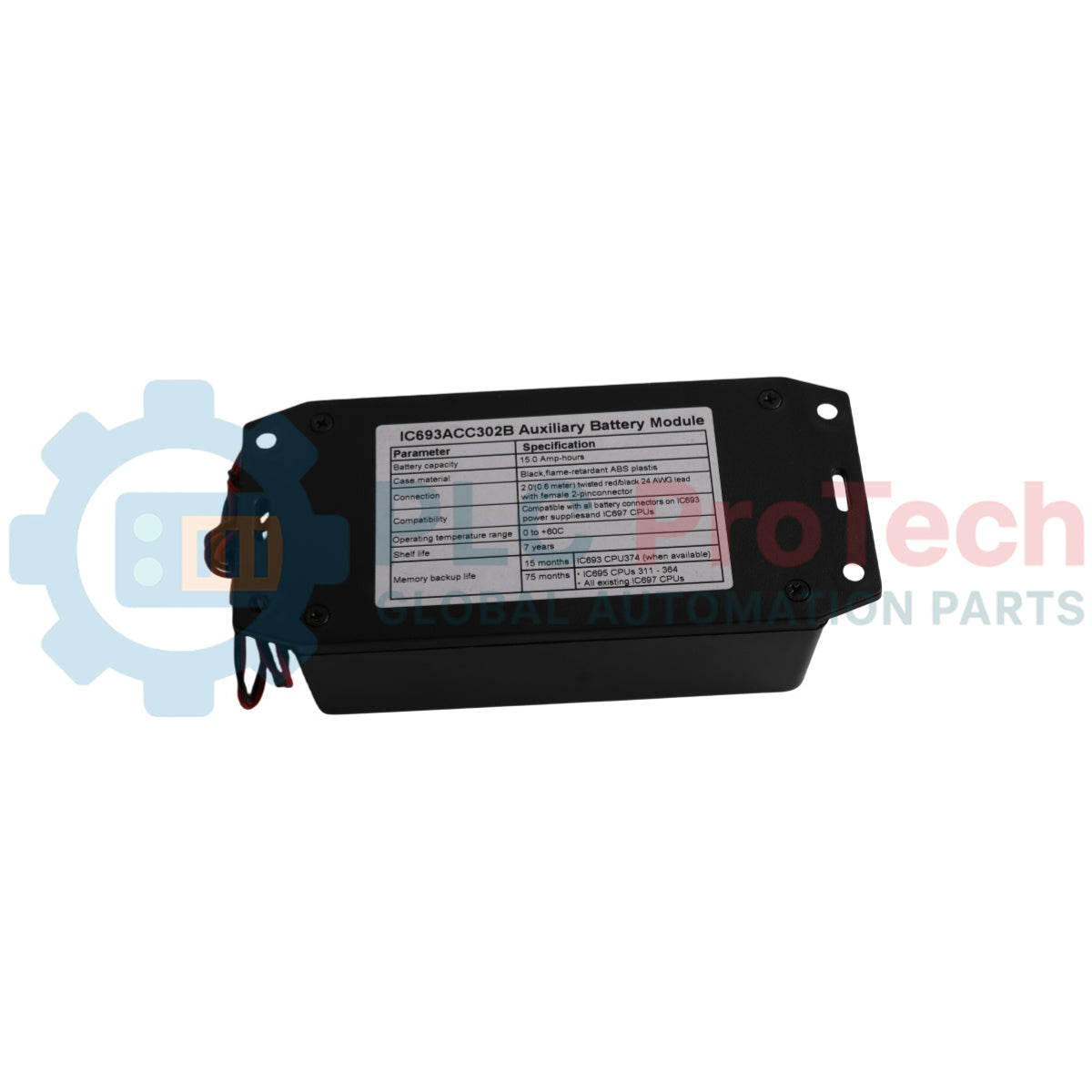

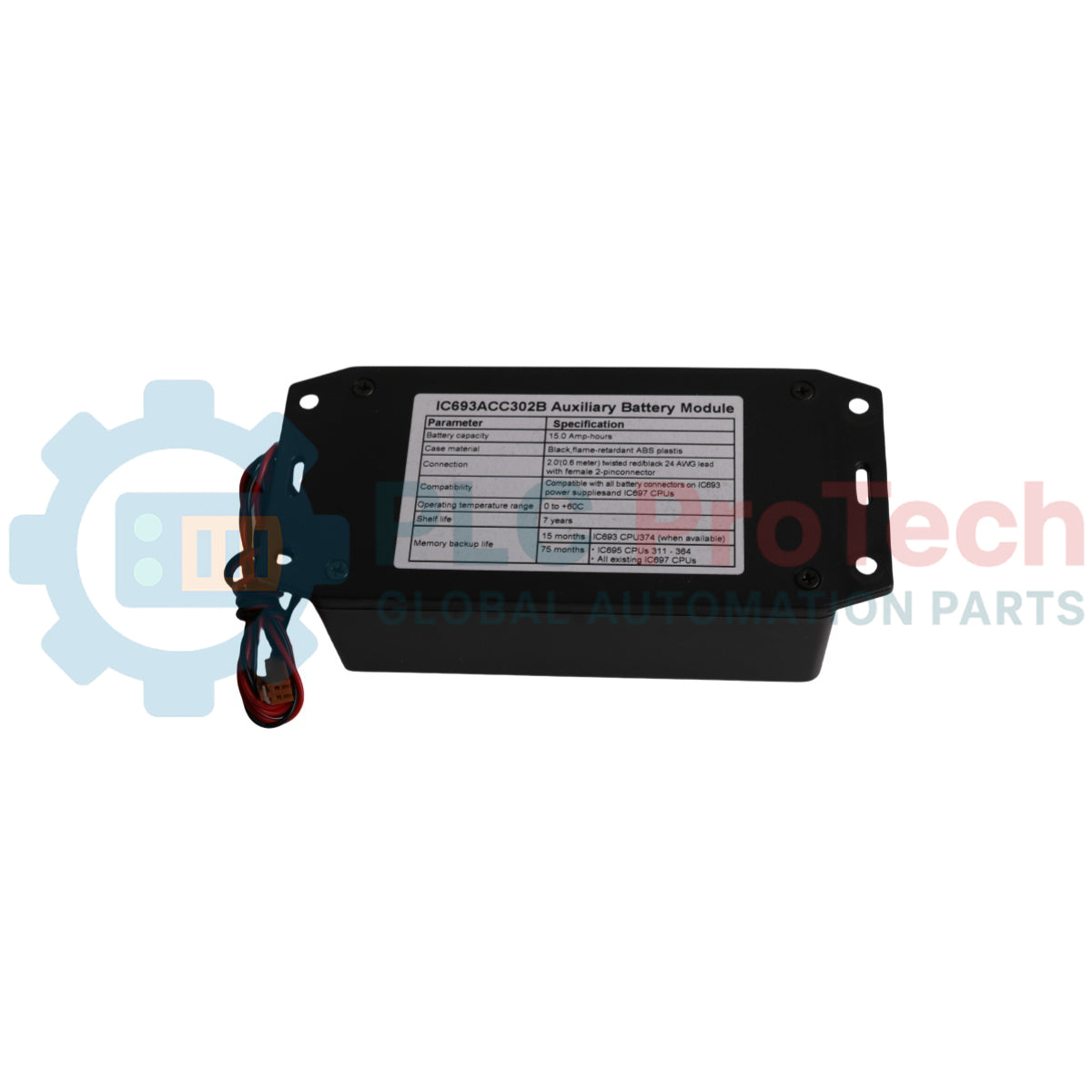

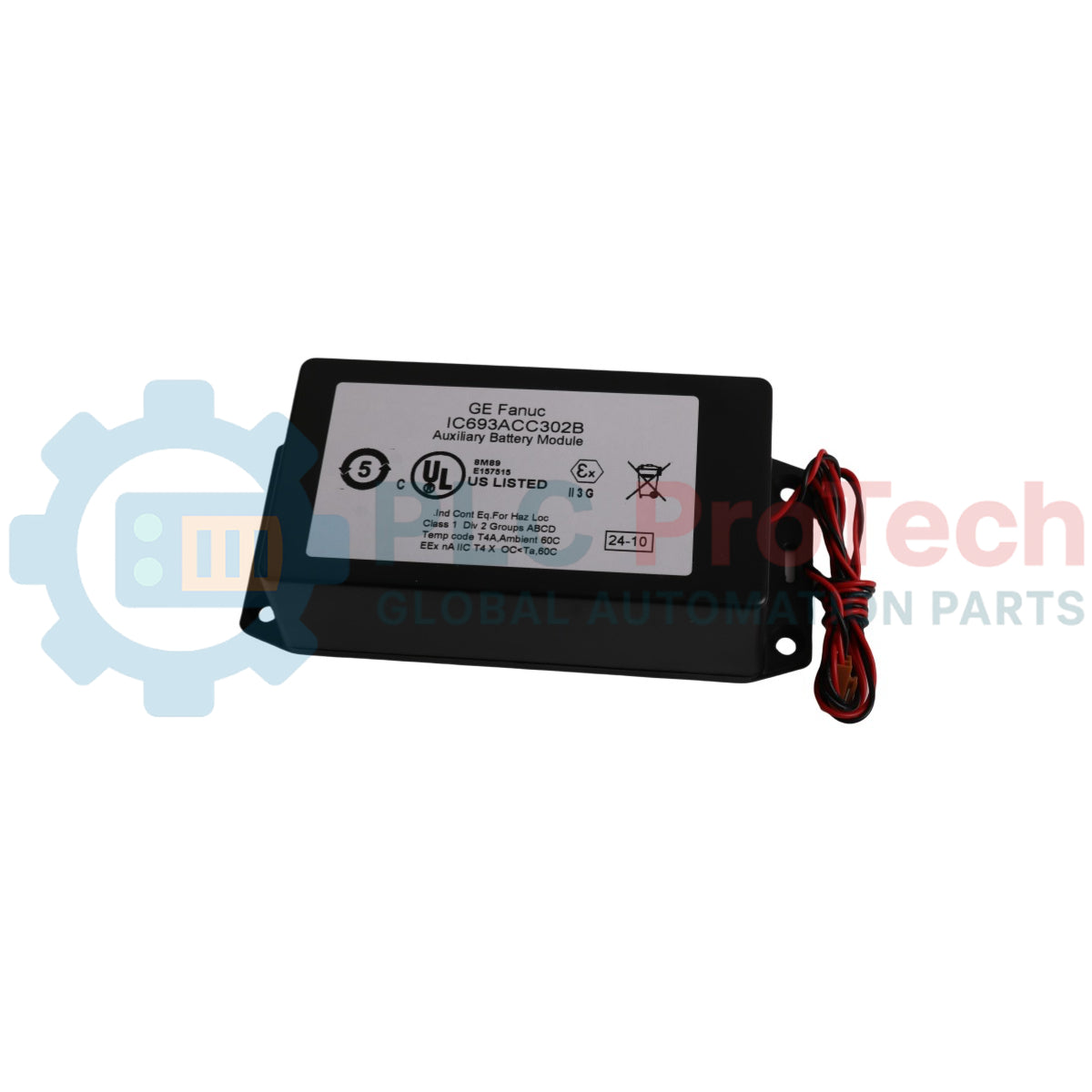

Modulo batteria ausiliaria GE Fanuc Serie 90-30 IC693ACC302

Panoramica del prodotto

IC693ACC302 è un modulo batteria ausiliaria ad alta capacità progettato per i sistemi PLC GE Fanuc Series 90-30 e Series 90-70. Estende la ritenzione della memoria RAM durante le interruzioni di alimentazione e stabilizza la disponibilità a lungo termine del controllore in ambienti di automazione critici. Questo modulo supporta applicazioni industriali in centrali elettriche, raffinerie petrolifere, operazioni minerarie e linee di produzione a processo continuo. Offre una durata di backup estesa fino a 75 mesi per la maggior parte delle CPU Series 90-30 e 90-70, garantendo una ritenzione stabile della memoria di sistema durante arresti prolungati. Gli ingegneri utilizzano questa unità per ridurre i rischi di perdita dei dati ed evitare costose riconfigurazioni dopo le interruzioni. Il design è incentrato su una lunga durata operativa e una manutenzione semplificata in ambienti sul campo impegnativi.

Architettura di alimentazione estesa e design funzionale

L'IC693ACC302 utilizza un pacco batterie industriale ad alta capacità da 15,0 Ah. Si collega direttamente alle interfacce batteria dei PLC IC693 e IC697 tramite un gruppo cavi a 2 pin. Il sistema sostituisce le batterie di backup standard per ottenere cicli di ritenzione più lunghi. Supporta le CPU Series 90-30, ad eccezione della CPU374, con prestazioni ottimizzate di mantenimento della memoria. La CPU374 raggiunge circa 15 mesi di backup a causa delle limitazioni architetturali. Il modulo fornisce una tensione di backup CC stabile per i circuiti di memoria volatile all'interno delle CPU PLC. Funziona come fonte energetica esterna ridondante anziché come cella interna. Durante l'installazione di questo modulo, gli ingegneri rimuovono la batteria standard per evitare conflitti di carica. Il design migliora il tempo di operatività nelle installazioni remote o non presidiate.

Specifiche tecniche

Domande frequenti sul funzionamento

Come posso evitare la perdita della memoria quando passo dalla batteria standard all'IC693ACC302?

Per evitare di perdere il programma e la configurazione del PLC, assicurarsi che il PLC rimanga acceso durante la disconnessione della vecchia batteria e il collegamento del nuovo modulo batteria ausiliaria. Se il sistema deve essere spento, la sostituzione deve essere completata entro la finestra di "mantenimento" supportata dal condensatore (in genere solo pochi minuti); pertanto, la sostituzione a caldo con il sistema alimentato è il metodo professionale preferito.

È possibile utilizzare questo modulo contemporaneamente alla batteria interna standard?

No. La batteria standard di backup della memoria deve essere rimossa quando si installa l'IC693ACC302. L'utilizzo simultaneo può causare velocità di scarica non uniformi o potenziali interferenze nei circuiti.

Perché la durata del backup è significativamente più breve per la CPU374 (15 mesi) rispetto alle altre (75 mesi)?

La CPU374 utilizza un'architettura hardware ad alte prestazioni e specifici componenti RAM che hanno un consumo di corrente a riposo maggiore rispetto alle CPU 90-30 più vecchie o con specifiche inferiori, causando un esaurimento più rapido della batteria.

Installazione

1. Dopo aver scollegato l'alimentazione dall'apparecchiatura, praticare quattro fori #29 (0.136") e maschiarli per filettature #8-32, secondo lo schema dei fori mostrato nella figura seguente. Prestare attenzione affinché i trucioli metallici non cadano nelle altre apparecchiature.

2. Fissare saldamente il modulo batteria ausiliaria alla superficie di montaggio del pannello utilizzando quattro viti per metallo a testa svasata #8-32 x ½".

3. Nota: Consultare il manuale di installazione IC693 o IC697 per informazioni dettagliate su come evitare la perdita del contenuto della memoria del PLC durante la sostituzione di una batteria di backup della memoria.

• Collegare il cavo del modulo batteria al connettore della batteria sul PLC.

• Per i sistemi IC693, il connettore della batteria si trova sul modulo di alimentazione nella piastra di base della CPU e il cavo deve essere fatto passare attraverso la piccola fessura nella parte inferiore del vano batteria.

• Per i sistemi IC697, il connettore della batteria si trova sul modulo CPU e il cavo deve essere fatto uscire dalla parte inferiore del modulo CPU.

• Prestare attenzione a non schiacciare il cavo della batteria quando si chiude il coperchio del vano batteria IC693 o il coperchio del modulo CPU IC697.

• Nota: Rimuovere la batteria standard di backup della memoria quando si utilizza il modulo batteria ausiliaria.
