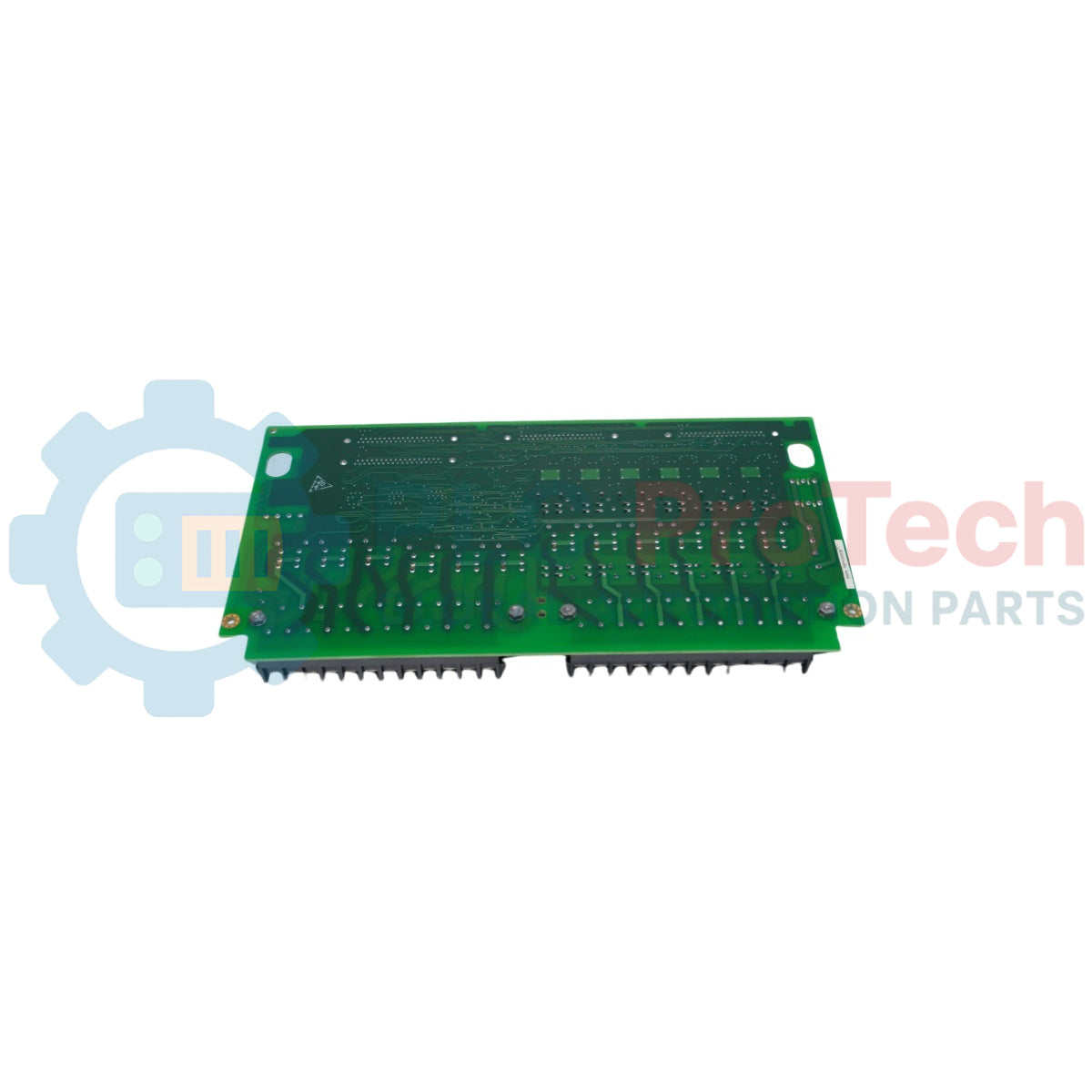

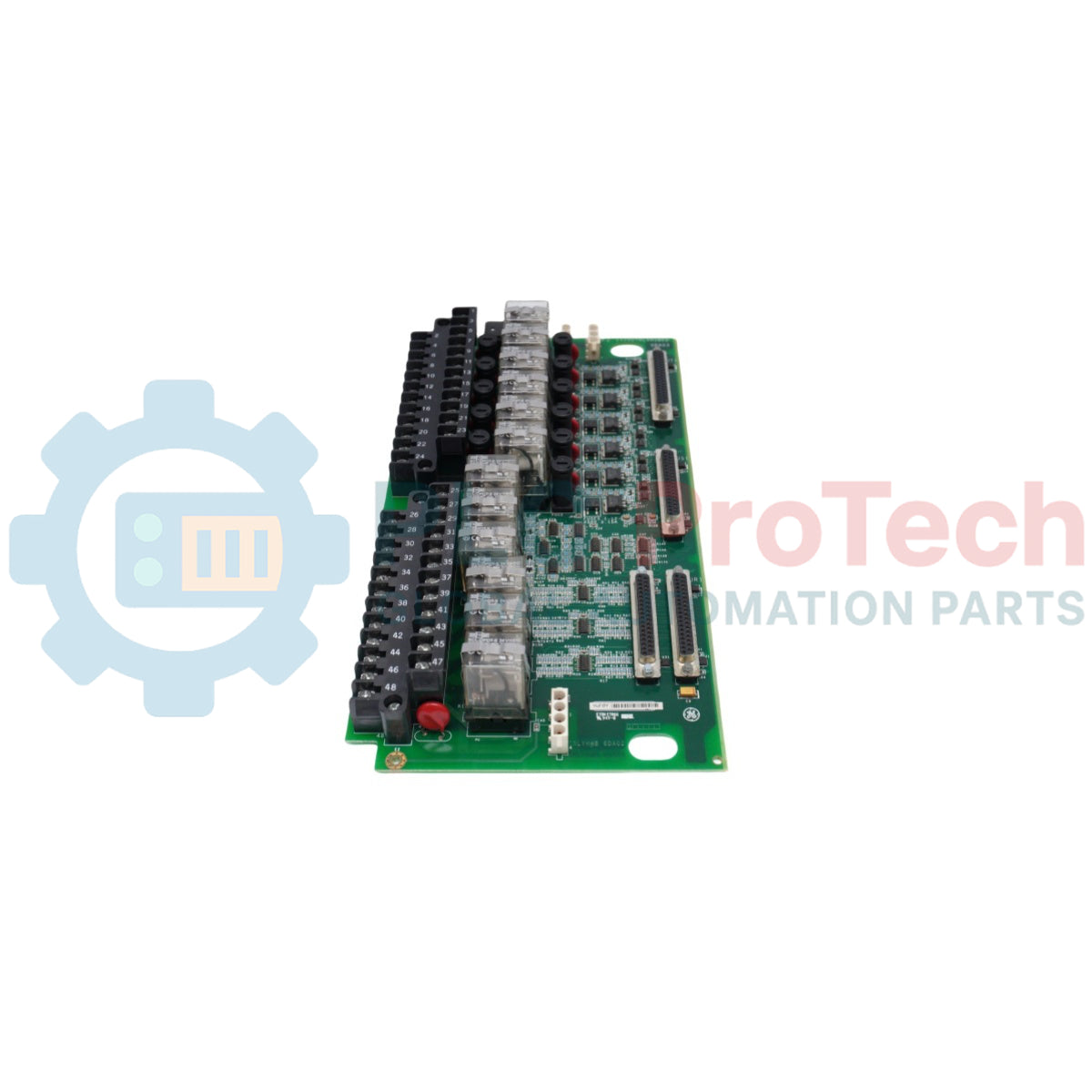

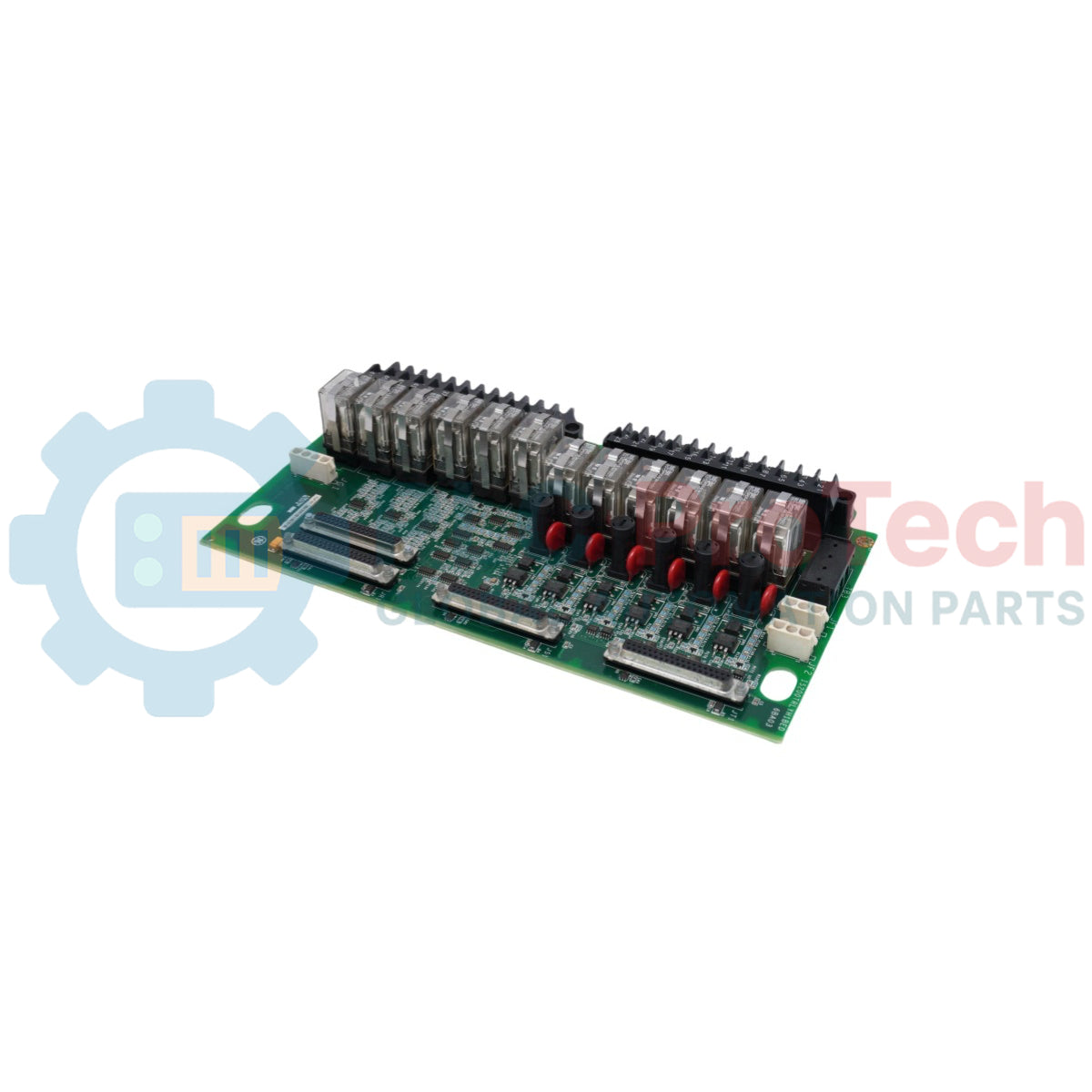

Scheda terminale di uscita relè GE IS200TRLYH1B | Modulo Speedtronic TRLY

SKU IS200TRLYH1B

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: IS200TRLYH1B

  • Country of origin:United States

  • Product Type: Scheda terminale di uscita relè

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1400g

  • Dimensions: 33 cm x 17,8 cm x 5,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

L'IS200TRLYH1B funge da scheda terminale di uscita relè ad alta densità (TRLY) all'interno del sistema di controllo GE Mark VI Speedtronic. Questa scheda fornisce l'interfaccia essenziale per le funzioni di controllo ausiliarie che richiedono uscite a contatto pulito per azionare apparecchiature esterne. A differenza della scheda TREG, orientata alle emergenze, l'IS200TRLYH1B gestisce la logica per uso generale, come l'avviamento delle pompe motore, l'attivazione dei ventilatori del quadro e la segnalazione ai sistemi DCS remoti. Supporta configurazioni Simplex e Triple Modular Redundant (TMR), ricevendo i segnali di comando dai processori I/O e convertendoli in robusti stati fisici degli interruttori. Grazie ai blocchi terminali integrati e alle intestazioni standardizzate per cavi a nastro, la scheda TRLY semplifica il cablaggio del quadro mantenendo l'elevato isolamento elettrico necessario per l'affidabilità delle centrali elettriche.


Principali vantaggi tecnici

Controllo ausiliario ad alta densità

L'IS200TRLYH1B concentra da 12 a 24 canali relè indipendenti (a seconda della configurazione) su un'unica scheda PCB. Questa disposizione ad alta densità riduce lo spazio richiesto nel quadro di controllo, consentendo di gestire sequenze di automazione complesse, come la gestione del sistema dell'olio lubrificante o la sequenza dell'acqua di raffreddamento, da un nodo hardware centralizzato.

Architettura di voto TMR flessibile

Quando viene utilizzata in un sistema TMR, la scheda accetta gli ingressi di controllo dai core <R>, <S> e <T>. L'hardware esegue un processo di voto 2 su 3 per ogni uscita, garantendo che un guasto a un singolo cavo di controllo o processore non provochi una variazione di stato indesiderata delle apparecchiature ausiliarie.

Monitoraggio diagnostico integrato

La scheda TRLY fornisce un "Feedback dei contatti" in tempo reale al sistema Mark VI. Monitora la continuità delle bobine dei relè e lo stato dei contatti di uscita. Se un relè non commuta dopo l'emissione di un comando, la scheda genera immediatamente un allarme "Discrepanza logica", consentendo agli operatori di identificare il canale guasto specifico senza dover tracciare manualmente il circuito.


Specifiche tecniche

Parametro Specifiche
Piattaforma di controllo Mark VI Speedtronic
Funzione della scheda Uscita relè ausiliaria (TRLY)
Tipo di relè Relè elettromeccanici sigillati
Configurazione dei contatti Form-C (SPDT) o Form-A (SPST)
Portata massima dei contatti 125V DC @ 2A / 250V AC @ 5A
Tempo di risposta < 10ms (tipico)
Rigidità dell'isolamento 1.5kV tra bobina e contatti
Livello di revisione H1B (revisione a maggiore affidabilità)

Guida all'installazione e alla manutenzione

Cablaggio dei blocchi terminali e capicorda

L'IS200TRLYH1B dispone di due file di morsetti a vite per impieghi gravosi. Utilizzare cavi da 1.5mm² (16 AWG) per i circuiti di controllo e applicare sempre capicorda isolati per prevenire cortocircuiti causati da "filamenti vaganti". Serrare tutti i morsetti a 0.56 Nm (5 in-lb). Assicurarsi che i cavi AC e DC siano instradati in canaline separate per ridurre al minimo l'accoppiamento del rumore induttivo.

Protezione e sostituzione dei fusibili

La maggior parte delle varianti TRLY include fusibili individuali o limitatori senza fusibile per i canali di uscita. Se un relè specifico non aziona il dispositivo di campo, verificare la continuità del fusibile associato. Sostituire sempre i fusibili con fusibili dello stesso amperaggio specificato da GE, per evitare danni alle piste interne in rame della scheda durante un cortocircuito sul campo.

Instradamento dei cavi a nastro

Collegare la scheda TRLY alle schede processore VCMI o VRTD utilizzando cavi a nastro a 50 pin. Assicurarsi che i cavi siano instradati lontano dalle sbarre AC ad alta corrente. Utilizzare le linguette di bloccaggio integrate nelle intestazioni della scheda per impedire che i cavi si allentino a causa delle vibrazioni nel tempo, una causa comune degli allarmi intermittenti di "Guasto della comunicazione I/O".


Vantaggi ingegneristici

L'IS200TRLYH1B è progettata per resistere alle difficili condizioni termiche ed elettriche di un involucro per turbina. La revisione H1B utilizza contatti dei relè placcati in oro per prevenire l'ossidazione nelle applicazioni a basso segnale (contatto pulito), garantendo un'affidabilità di commutazione a lungo termine. Poiché la scheda è un componente nativo del Mark VI, si integra perfettamente con il software di configurazione ToolboxST, consentendo l'assegnazione della logica tramite "trascinamento della selezione" e il test in tempo reale dei bit forzati per la messa in servizio e la ricerca guasti.


Domande frequenti tecniche

D1: L'IS200TRLYH1B può essere utilizzata per funzioni E-Stop?

R1: Sebbene la scheda TRLY sia altamente affidabile, è destinata al controllo  ausiliario . Le funzioni critiche di sgancio di emergenza devono essere instradate attraverso la scheda TREG, che dispone del voto hardware specializzato 2 su 3 richiesto per le catene di sicurezza della turbina.

D2: Qual è il vantaggio della revisione H1B rispetto alle versioni precedenti?

R2: La revisione H1B include in genere una maggiore resistenza dei relè alle vibrazioni e una disposizione ottimizzata della PCB per una migliore dissipazione del calore. È un ricambio diretto "form-fit-function" per le schede TRLY precedenti, ma offre un MTBF superiore negli ambienti caratterizzati da forti vibrazioni.

D3: Come posso testare uno specifico canale relè senza far funzionare la turbina?

R3: Utilizzando la stazione di manutenzione Mark VI, è possibile "forzare" il bit di uscita digitale associato al relè. Osservare il LED integrato (se disponibile) e utilizzare un multimetro per verificare la continuità tra i punti terminali. Assicurarsi che tutti gli interblocchi di campo siano disattivati prima di forzare le uscite.

D4: Questa scheda supporta contemporaneamente carichi a 110V AC e 125V DC?

R4: Sì, a condizione che i carichi siano collegati a canali relè diversi. Ogni relè è galvanicamente isolato dagli altri, consentendo di combinare tensioni AC e DC sulla stessa scheda, anche se è necessario mantenere una corretta separazione nelle canaline esterne per motivi di sicurezza.
