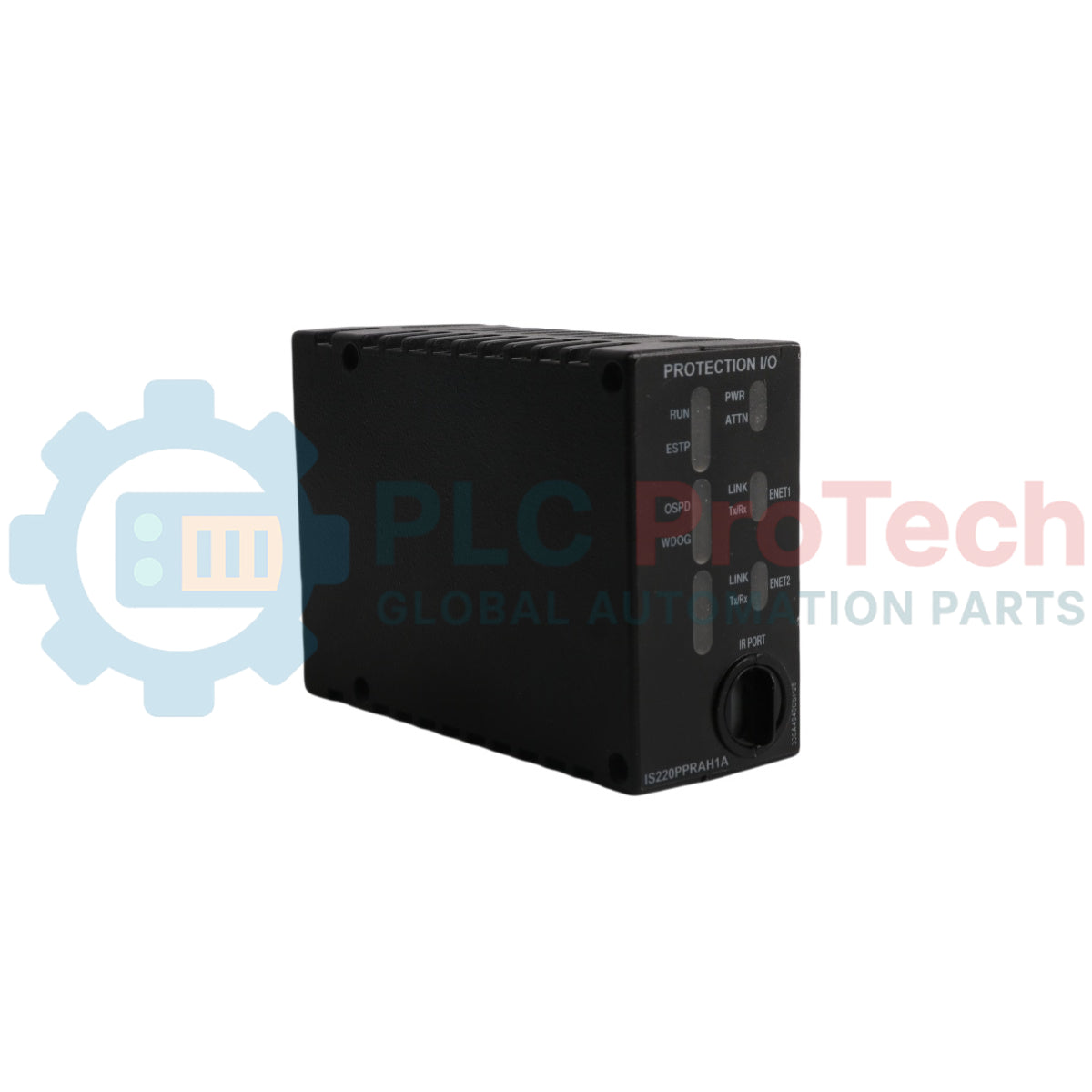

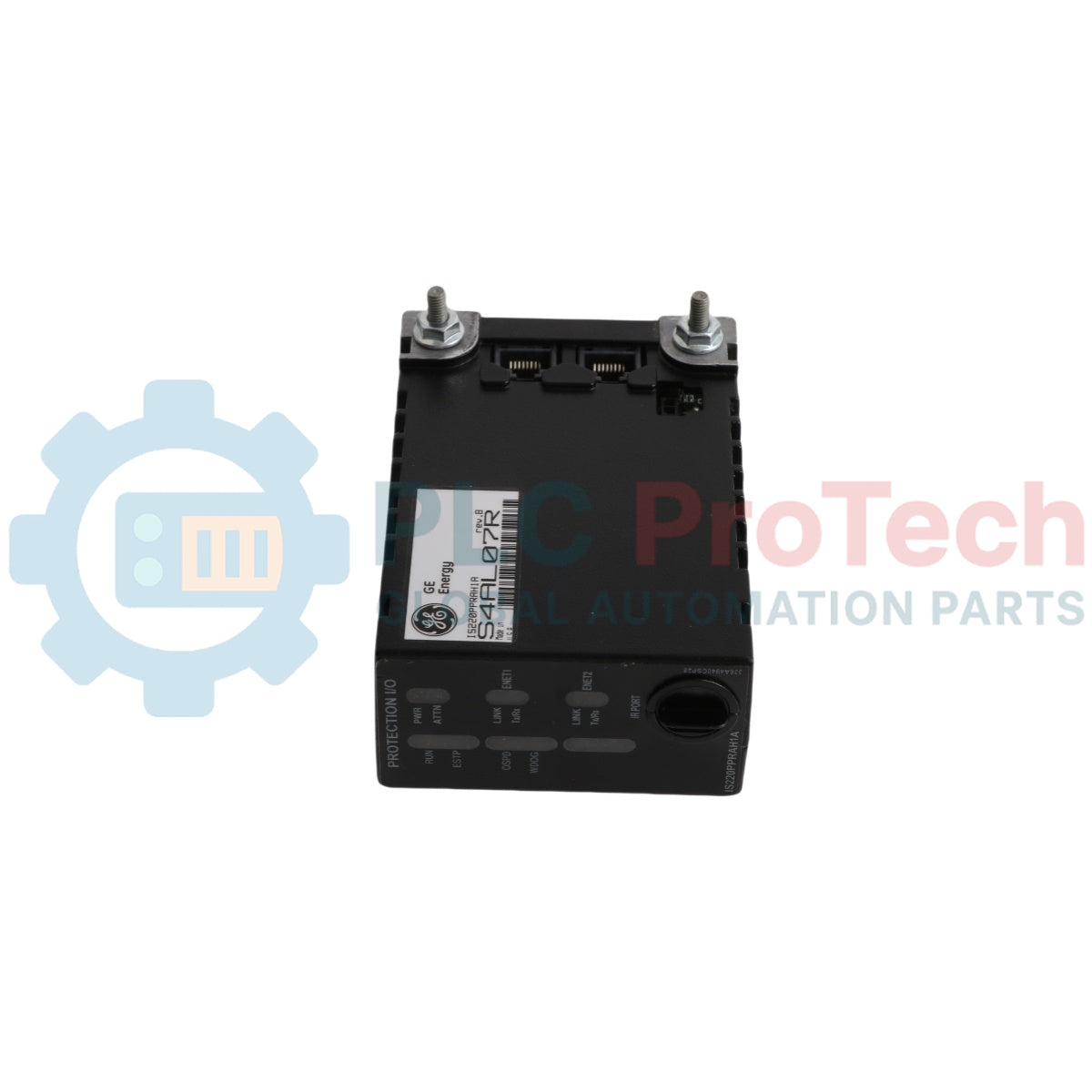

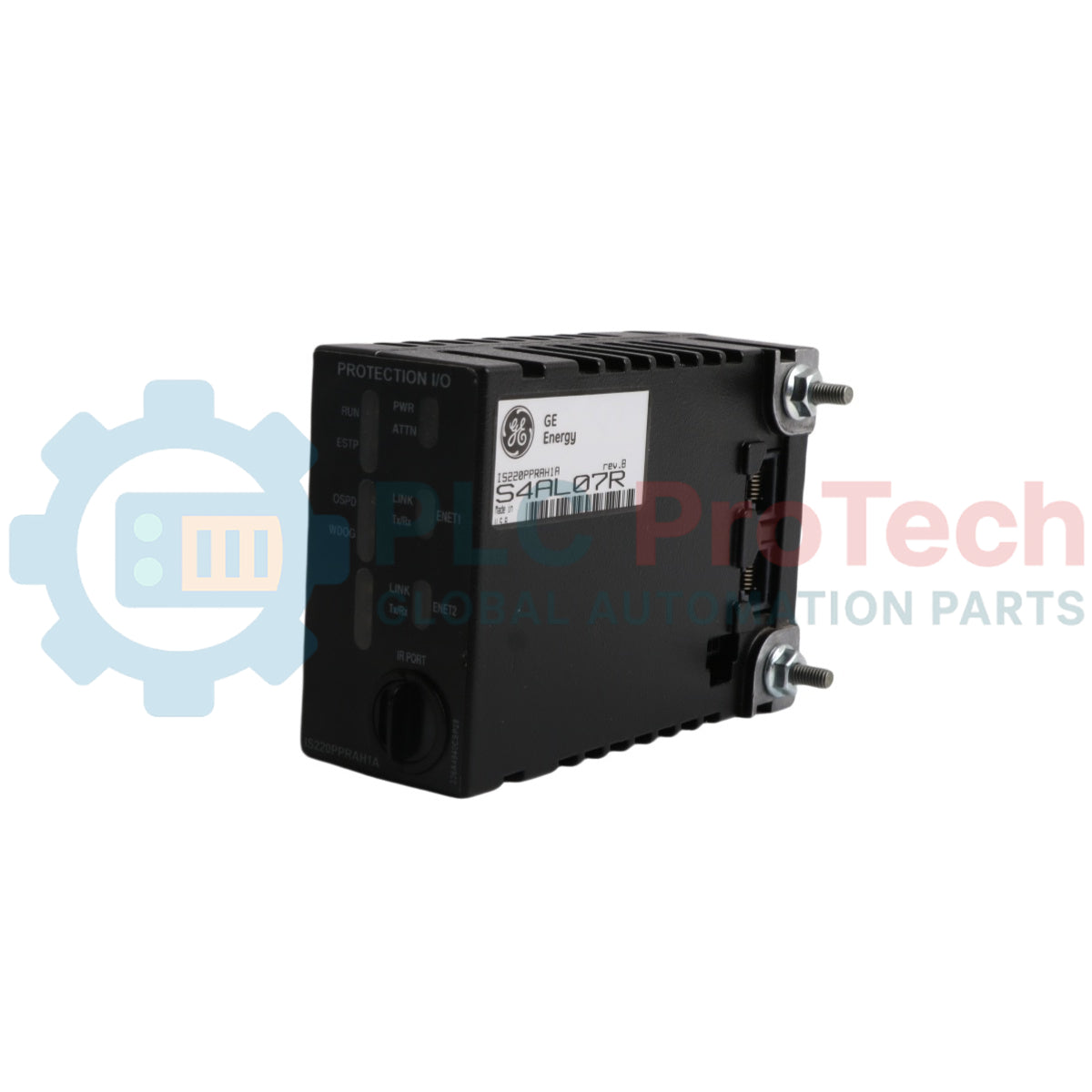

Modulo di I/O di backup per la protezione della turbina General Electric Mark VIe IS220PPROS1B

Valore operativo critico e del sottosistema del sistema

Il IS220PPROS1B (IS220PPROS1B) è un modulo I/O di backup ad alta affidabilità e critico per la sicurezza, progettato per la protezione delle turbine sulla piattaforma di controllo General Electric Mark VIe. Questo blocco di elaborazione distribuita si interfaccia direttamente con schede terminali dedicate per eseguire funzioni indipendenti di sgancio di emergenza basate su hardware, rilevamento meccanico del fuorigiri e subroutine di decelerazione di emergenza. Operando in settori industriali ad alto rischio, come grandi centrali termoelettriche, impianti di generazione nucleare e complessi petrolchimici per il cracking del gas, il IS220PPROS1B (IS220PPROS1B) fornisce un livello autonomo di protezione separato dai processori di controllo principali. Mantenendo una struttura di instradamento a ridondanza modulare tripla (TMR) localizzata sulle schede terminali, il modulo monitora simultaneamente i sensori di velocità critici e gli interblocchi di sgancio. Questa logica ad azione rapida garantisce lo sgancio istantaneo della turbina in condizioni di fuorigiri pericolose, proteggendo asset rotanti dal valore di milioni di dollari ed eliminando i tempi di fermo operativi imprevisti.

Architettura di sicurezza hardware e interfacciamento dei terminali

La progettazione fisica ed elettronica del modulo IS220PPROS1B è incentrata sul monitoraggio di sicurezza tollerante ai guasti e sulla conformità industriale rinforzata.

• Abbinamento completo alle schede terminali: Progettato per il montaggio diretto su schede terminali accessorie specializzate, supportando sia configurazioni simplex compatte sia blocchi con configurazione TMR completa, incluse le serie SPRO, TPRO e TREA.

• Connettività Ethernet doppia: Integra due porte IONet per fornire comunicazioni Ethernet ridondanti e deterministiche, trasmettendo i flag diagnostici alla rete di controllo Mark VIe supervisoria senza interrompere i circuiti di sicurezza locali.

• Certificazione per aree pericolose: Costruito per resistere a condizioni operative difficili, dispone di certificazioni globali antideflagranti Classe I, Divisione 2 e ATEX Zona 2, consentendo un posizionamento sicuro più vicino all'involucro fisico della turbina.

Parametri meccanici, termici e di conformità

Domande frequenti sull'assistenza sul campo

Quale scheda terminale accessoria deve essere selezionata per l'interfacciamento standard dei relè di sgancio di emergenza?

La scelta dipende dall'architettura. Per i sistemi tipici di protezione con relè di sgancio di emergenza della turbina, il modulo viene abbinato alle schede IS200TPRO o IS200TREA. La scheda TPRO si interfaccia direttamente con i pick-up magnetici passivi della velocità e gestisce i contatti di decelerazione di emergenza, mentre la scheda TREA fornisce percorsi specializzati per l'esecuzione dello sgancio dei solenoidi delle linee di lubrificazione e idrauliche della turbina.

Quali azioni devono essere intraprese se viene attivato un flag di allarme termico ATEX Zona 2?

Verificare che la temperatura ambiente intorno all'alloggiamento del modulo non abbia superato il limite superiore rigoroso di +65 deg C. Assicurarsi che le ventole di ventilazione interne dell'armadio funzionino, che le feritoie per il flusso d'aria convettivo siano libere da ostruzioni e che i componenti vicini che irradiano calore mantengano una distanza strutturale adeguata.

Come viene gestita la sincronizzazione del firmware durante la sostituzione di un vecchio modulo?

Il sistema Mark VIe supporta il download automatico dei parametri. Quando un modulo IS220PPROS1B Original New viene fissato sulla scheda terminale attiva e collegato alla rete IONet, il controller principale identifica l'indirizzo hardware del dispositivo e trasferisce automaticamente sulla scheda la revisione firmware designata e i parametri del profilo di sicurezza.

Guida all'ingegneria e all'installazione

• Accoppiamento meccanico della scheda terminale:

  Quando si collega il modulo IS220PPROS1B alla scheda terminale associata, allineare con attenzione i perni guida in plastica prima di inserire i connettori D-sub ad alta densità. Serrare le viti di fissaggio integrate alla coppia standard di 1.2 Nm. Le viti di montaggio allentate compromettono il collegamento strutturale, causando riferimenti di massa intermittenti e allarmi di sgancio indesiderati in presenza di forti vibrazioni della turbina.

• Integrità della schermatura e messa a terra ad alta frequenza:

  Tutte le linee dei pick-up passivi e dei sensori di velocità che arrivano ai terminali delle schede TPRO o SPRO devono utilizzare una schermatura intrecciata individuale ad alta densità. Collegare la schermatura del cavo esclusivamente al punto della barra di terra della scheda terminale. La messa a terra errata di entrambe le estremità della schermatura crea loop di massa strutturali, introducendo interferenze elettromagnetiche che possono causare letture errate di fuorigiri.

• Gestione dell'involucro ambientale per aree esplosive:

  Per mantenere la validità delle certificazioni senza utensili ANSI/ISA-12.12.01-2015 ed EN60079-15, questo modulo I/O deve essere installato interamente all'interno di un involucro industriale IP54 o superiore, con accesso tramite utensili. Questa procedura protegge i collegamenti dei circuiti da agenti chimici corrosivi presenti nell'aria, dall'accumulo di polvere eccessivo e da livelli di umidità superiori ai limiti per condizioni non condensanti.
