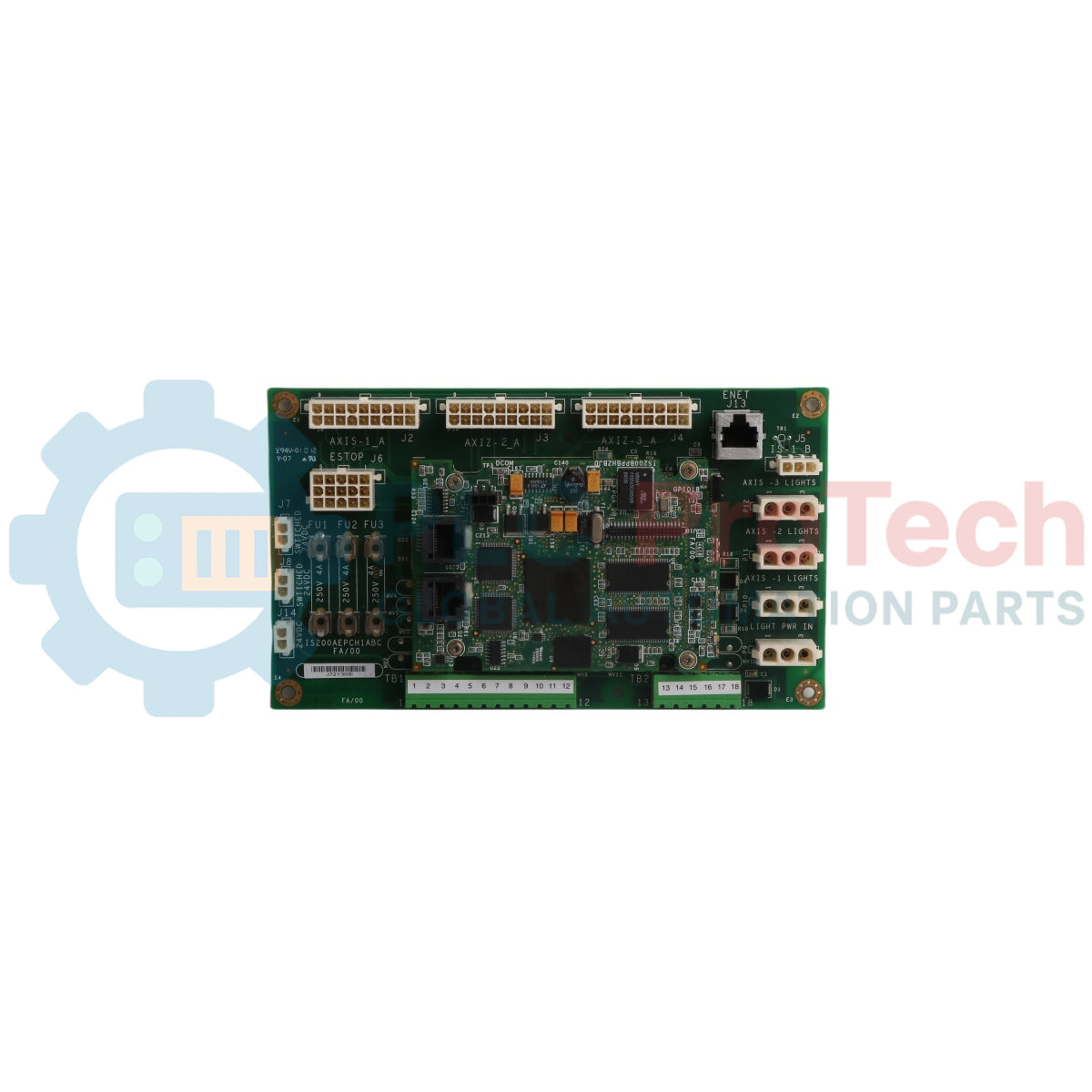

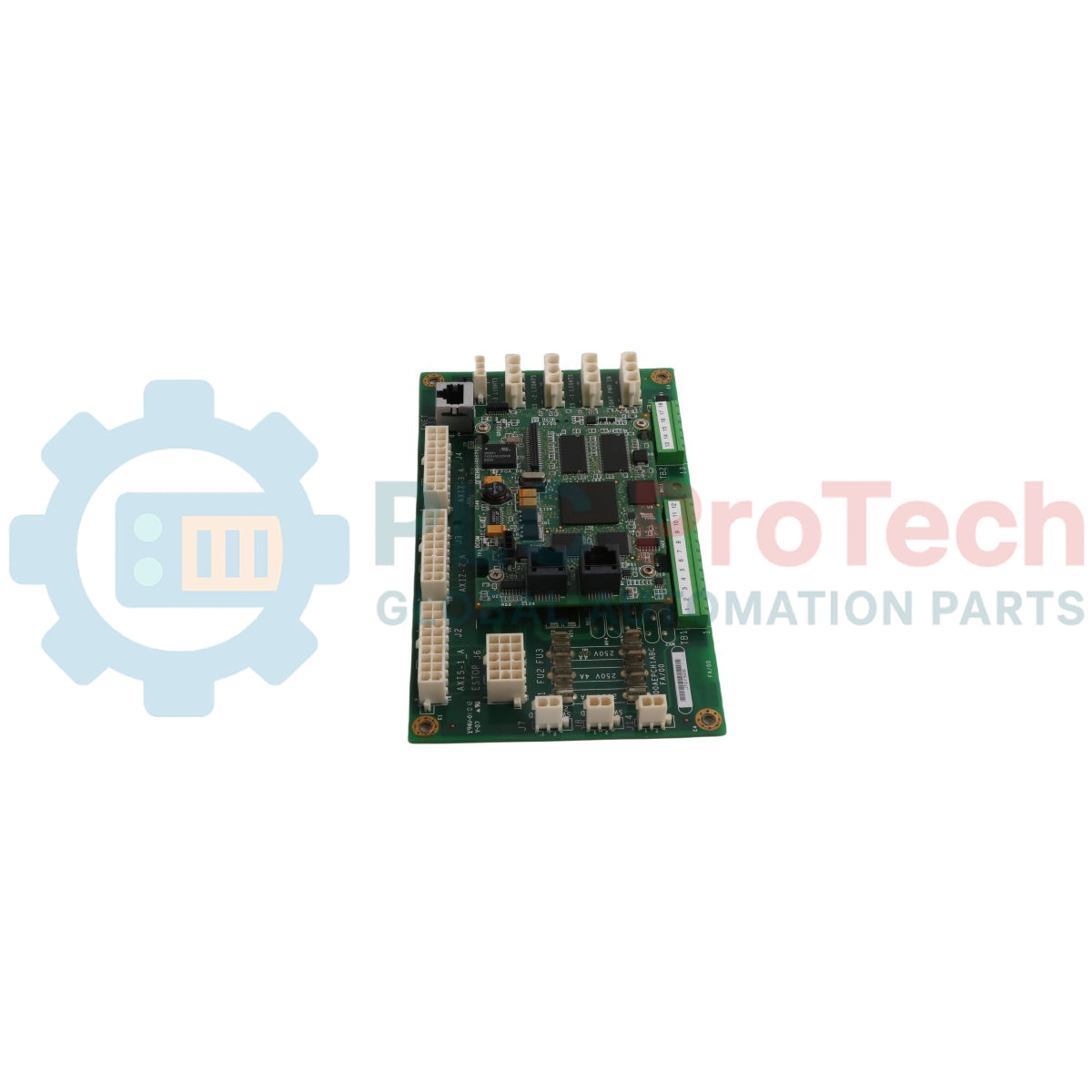

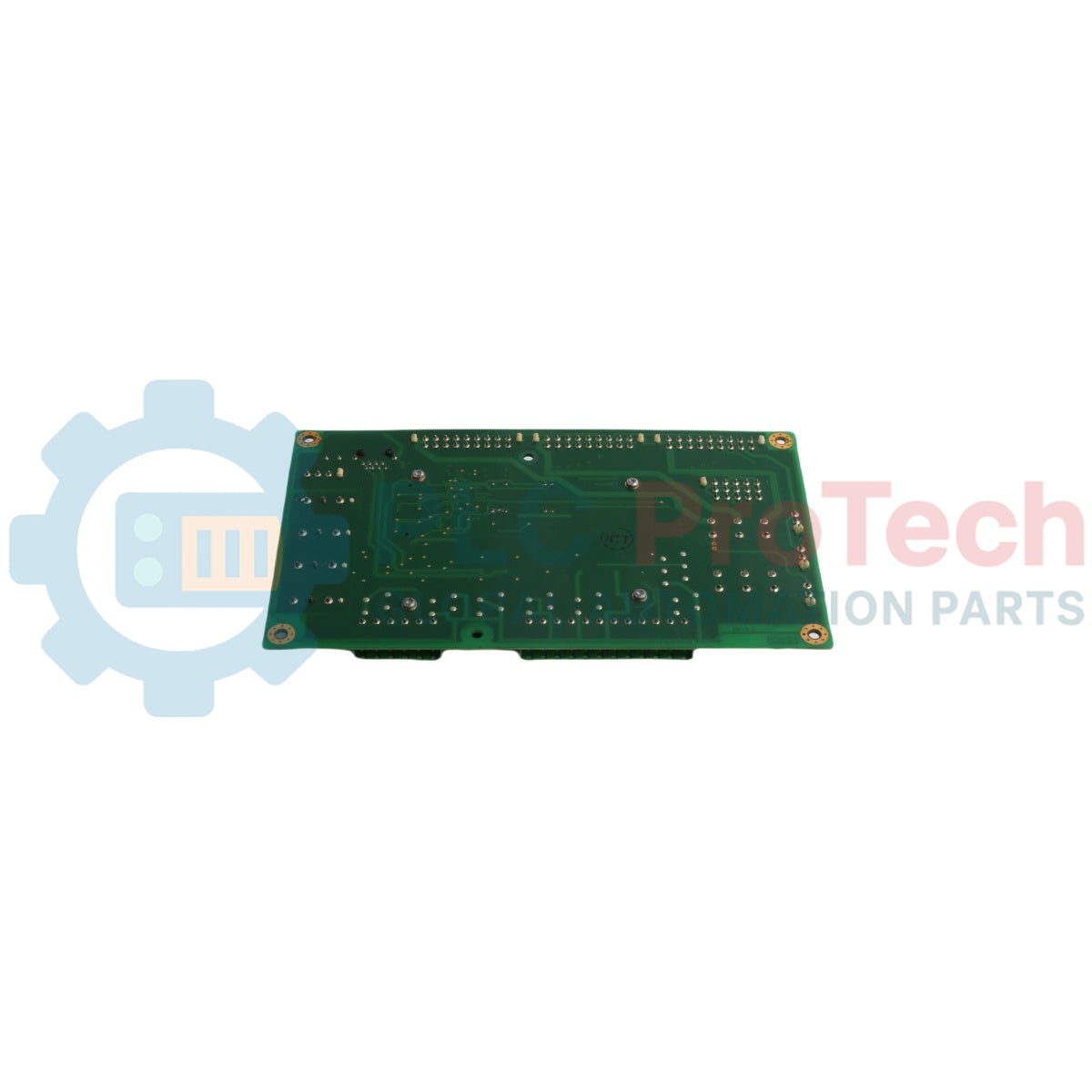

Scheda di controllo turbina a gas GE IS200BPPBH2BJD | Serie Mark VI

Panoramica del prodotto

La General Electric IS200BPPBH2BJD è una scheda Bridge Personality Processor (BPPB) ad alte prestazioni, un componente computazionale fondamentale del sistema di controllo Mark VI Speedtronic. Questa scheda funge da intelligenza locale per i moduli di conversione della potenza, progettata specificamente per gestire i sofisticati circuiti di controllo necessari per l'eccitazione delle turbine a gas e per i sistemi di avviamento statico (LCI).

La scheda BPPB funge da ponte tra il controller centrale Mark VI e l'hardware di potenza. Elabora i feedback ad alta velocità provenienti dal ponte di potenza, come corrente, tensione e temperatura, ed esegue la modulazione della larghezza d'impulso (PWM) o la logica di innesco necessaria per regolare la potenza erogata dalla turbina. Grazie alle sue avanzate capacità di elaborazione digitale dei segnali, l'IS200BPPBH2BJD garantisce il funzionamento sincronizzato della turbina con la rete, proteggendo al contempo i semiconduttori di potenza dai sovraccarichi transitori.

Configurazione tecnica

L'IS200BPPBH2BJD segue l'architettura modulare GE per la serie Mark VI, con il suffisso alfanumerico che indica specifiche revisioni hardware e livelli di compatibilità software.

• Serie BPPB: Questa scheda "Bridge Personality" contiene il firmware specifico e le risorse di elaborazione necessarie per controllare un ponte di potenza, distinguendosi dalle schede I/O generiche.

• Revisione H2: La designazione "H2" indica una configurazione hardware ad alta capacità, che in genere presenta un'allocazione della memoria ottimizzata e velocità di clock superiori rispetto alla serie H1.

• Suffisso BJD: Questo specifico codice di versione indica una revisione del "circuito stampato" che include componenti a montaggio superficiale aggiornati per una migliore stabilità termica e una maggiore resistenza al rumore elettrico ad alta frequenza.

• Processore di segnali digitali (DSP): La scheda utilizza un DSP ad alta velocità per eseguire i calcoli in tempo reale necessari al controllo vettoriale e al rilevamento rapido dei guasti.

Specifiche tecniche

Guida all'installazione tecnica

Una corretta installazione dell'IS200BPPBH2BJD è essenziale per prevenire gli allarmi di "guasto di controllo" o l'innesco errato del ponte.

Integrazione e messa a terra della scheda

La scheda BPPB deve essere inserita saldamente nello slot designato all'interno del rack Mark VI. Prima dell'inserimento, assicurarsi che i pin del backplane siano diritti e privi di detriti. Serrare le viti prigioniere del pannello frontale quanto basta; queste viti non servono solo a garantire la sicurezza meccanica, ma forniscono anche il percorso essenziale a bassa impedenza verso la massa dello chassis, che filtra le interferenze elettromagnetiche (EMI) che altrimenti potrebbero corrompere la logica del DSP.

Collegamenti in fibra ottica e IONet

Se la configurazione utilizza collegamenti in fibra ottica per l'isolamento del ponte, ispezionare le estremità dei cavi per verificare l'assenza di polvere prima di collegarli alle porte della scheda. I cavi IONet, che forniscono il collegamento di comunicazione al controller principale, devono essere etichettati e collegati alle porte corrette (R, S e T per i sistemi TMR) per garantire il corretto funzionamento della logica di voto.

Vantaggi ingegneristici

La scheda IS200BPPBH2BJD si distingue per le sue funzioni di protezione autonome. È progettata per intervenire anche se la comunicazione con il controller principale viene momentaneamente interrotta; la scheda può eseguire un "blocco di emergenza degli impulsi di gate" se rileva una sovracorrente istantanea nel ponte di potenza, proteggendo componenti hardware a tiristori o IGBT dal valore di milioni di dollari.

Inoltre, il design basato sul profilo funzionale della BPPB consente di utilizzare lo stesso hardware in applicazioni diverse (eccitazione o LS2100 Static Starter) semplicemente caricando il profilo software appropriato. Questa versatilità riduce la necessità per gli operatori dell'impianto di tenere a magazzino decine di ricambi unici, semplificando la gestione delle scorte per la manutenzione.

FAQ tecniche

Q1: Cosa offre la versione "BJD" rispetto alla versione standard "BJA"?

A1: La revisione BJD include aggiornamenti a livello dei componenti che risolvono i problemi di "fine vita" dei vecchi condensatori e semiconduttori. Offre una migliore affidabilità a lungo termine ed è spesso meno soggetta alla deriva causata dall'invecchiamento dei componenti elettronici.

Q2: Posso sostituire questa scheda a caldo mentre la turbina è in funzione?

A2: In un sistema a ridondanza modulare tripla (TMR), in teoria è possibile sostituire una scheda processore mentre gli altri due "voti" mantengono il controllo. Tuttavia, nello specifico per la scheda BPPB, direttamente collegata all'attivazione della potenza, è fortemente consigliato eseguire la sostituzione durante un arresto programmato o quando il ponte interessato è diseccitato, per evitare sganciamenti transitori.

Q3: Come posso verificare la versione del firmware della scheda?

A3: Il firmware viene generalmente gestito tramite il software GE Mark VI Toolbox. Quando la scheda è alimentata e connessa alla rete, il "Finder" di Toolbox visualizza la revisione firmware corrente e segnala se esiste una "mancata corrispondenza" tra l'hardware e la configurazione del progetto.

Q4: Questa scheda supporta il sistema LS2100 Static Starter?

A4: Sì. La serie IS200BPPB è l'interfaccia standard del processore per il sistema LS2100 Static Starter e gestisce i calcoli ad alta velocità necessari all'avviamento della turbina a gas mediante azionamento a frequenza variabile (VFD).
