Modulo di diseccitazione GE IS200EDEXG1B EX2100

SKU IS200EDEXG1B

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: IS200EDEXG1B

  • Country of origin:United States

  • Product Type: Modulo di eccitazione e diseccitazione

  • Payment: T/T, Western Union

  • Weight: 1361g

  • Dimensions: 12,8 cm × 8,2 cm × 6 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

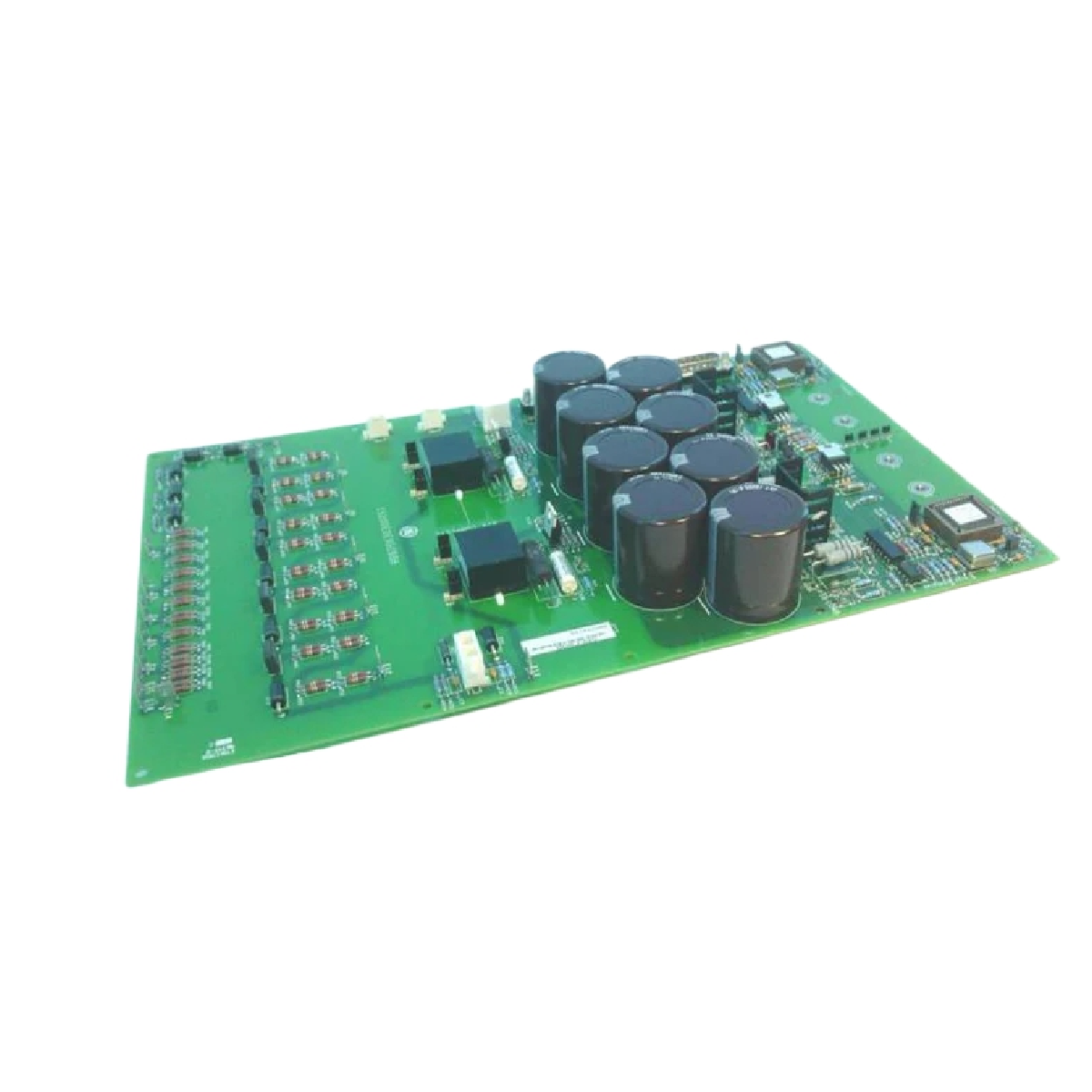

L'IS200EDEXG1B è un ponte di diseccitazione e una scheda di protezione utilizzati nella piattaforma di controllo dell'eccitazione GE EX2100. È progettato per dissipare in sicurezza l'energia immagazzinata nell'induttanza del campo del generatore durante gli eventi di diseccitazione e fornisce funzioni di protezione per il sistema di eccitazione. La scheda funziona insieme alle schede EMIO ed EXTB; la scheda EXTB fornisce alimentazione e segnali di controllo, supportando al contempo le funzioni di controllo della diseccitazione.

Il General Electric IS200EDEXG1B riceve un'alimentazione operativa di 24 V CC ed è generalmente installato all'interno di un armadio ausiliario dotato di un sistema di diseccitazione con raddrizzatore controllato al silicio (SCR). Durante un evento di diseccitazione comandato, l'SCR stabilisce un percorso di conduzione attraverso l'induttore di scarica del campo, consentendo alla corrente di campo di diminuire e all'energia magnetica immagazzinata di dissiparsi. Se il controllo dell'attivazione dell'SCR non è disponibile, la scheda integra una protezione dall'attivazione in caso di sovratensione tramite una stringa di diodi breakover collegata tra i circuiti di gate e anodo.

Nell'ambito dell'architettura di controllo dell'eccitazione EX2100, il modulo supporta le funzioni di protezione del generatore garantendo la scarica controllata del campo durante gli arresti normali e le condizioni di guasto. I sensori di conduzione a effetto Hall, montati all'interno di un nucleo circolare in acciaio, consentono il monitoraggio della corrente durante le operazioni di diseccitazione.

Caratteristiche

  • Progettato per i sistemi di controllo dell'eccitazione GE EX2100
  • Funziona come ponte di diseccitazione e scheda di protezione
  • Supporta il funzionamento di diseccitazione basato su SCR
  • Dissipa l'energia immagazzinata nel campo del generatore
  • Funziona con le schede di controllo EMIO ed EXTB
  • Alimentato da una tensione di 24 V CC
  • Include sensori di conduzione a effetto Hall
  • Fornisce protezione dall'attivazione degli SCR in caso di sovratensione
  • Dotato di sei ponticelli configurabili
  • Dispone di due connettori con pin a D per l'integrazione del sistema
  • Installato all'interno di un armadio ausiliario per l'eccitazione

Applicazioni

  • Sistemi di controllo dell'eccitazione dei generatori
  • Impianti di generazione di energia elettrica
  • Installazioni di turbine-generatore industriali
  • Sistemi di eccitazione per turbine a vapore
  • Sistemi di eccitazione per turbine a gas
  • Sistemi di protezione dei generatori sincroni
  • Progetti di ammodernamento delle centrali elettriche
  • Gruppi dell'armadio di eccitazione EX2100

Specifiche tecniche

Parametro Specifiche
Produttore General Electric
Modello IS200EDEXG1B
Descrizione della scheda Scheda a ponte di diseccitazione e protezione
Serie Sistema di controllo dell'eccitazione EX2100
Tipo di prodotto Scheda di controllo dell'eccitazione
Funzione operativa Diseccitazione del campo del generatore
Metodo di diseccitazione Diseccitazione basata su SCR
Alimentazione 24 VCC
Schede associate EMIO, EXTB
Modulo di alimentazione EPSM
Ponticelli configurabili JP1, JP2, JP3, JP4, JP5, JP6
Connettori 2 connettori D
Monitoraggio della corrente Sensori di conduzione a effetto Hall
Posizione di installazione Armadio ausiliario
Manuale tecnico GEH-6632
Peso 3 lb 6 oz
Paese di origine Stati Uniti
Sede del produttore General Electric

Connessioni/interfacce

Pin del connettore Funzione
Connettore D 1 Connessioni di controllo e interfaccia del sistema
Connettore D 2 Connessioni dell'interfaccia di diseccitazione e monitoraggio

Linee guida per l'installazione

  • Montaggio nell'armadio: Installare la scheda nello slot designato dell'armadio ausiliario EX2100, assicurando il corretto allineamento meccanico e l'inserimento nelle interfacce del backplane.
  • Cablaggio e connessioni: Collegare saldamente i due cavi di interfaccia con connettore D per stabilire linee di comunicazione appropriate con le schede EMIO ed EXTB.
  • Configurazione dei ponticelli: Verificare e impostare i ponticelli configurabili da JP1 a JP6 attenendosi scrupolosamente ai requisiti di progettazione del sistema descritti nella guida per l'utente GEH-6632 prima di applicare l'alimentazione.
  • Precauzioni contro le scariche elettrostatiche (ESD): Maneggiare il modulo utilizzando cinturini da polso antistatici industriali standard e imballaggi protetti dalle ESD per evitare danni ai componenti sensibili a livello di scheda.
  • Raffreddamento e ventilazione: Assicurarsi che i percorsi di ventilazione dell'armadio ausiliario siano liberi per favorire un'adeguata convezione termica attorno ai componenti SCR e dell'induttore.

FAQ

Qual è la funzione principale di questa scheda?

La sua funzione principale è dissipare l'energia immagazzinata nell'induttanza del campo del generatore durante gli eventi di diseccitazione.

Con quali schede si interfaccia direttamente?

La scheda opera insieme alle schede EMIO ed EXTB all'interno del sistema di eccitazione EX2100.

Quale fonte di alimentazione viene utilizzata per il funzionamento?

Il modulo funziona con un'alimentazione a 24 VCC fornita tramite il modulo associato della fonte di alimentazione EPSM.

Cosa accade se il normale innesco degli SCR non è disponibile?

Il circuito di protezione può attivare la conduzione degli SCR tramite un meccanismo di innesco per sovratensione che utilizza una stringa di diodi di break-over.

Come viene monitorata la corrente durante la diseccitazione?

La scheda utilizza sensori di conduzione a effetto Hall montati all'interno di un nucleo circolare in acciaio per monitorare le condizioni di conduzione.

View all FAQs →
