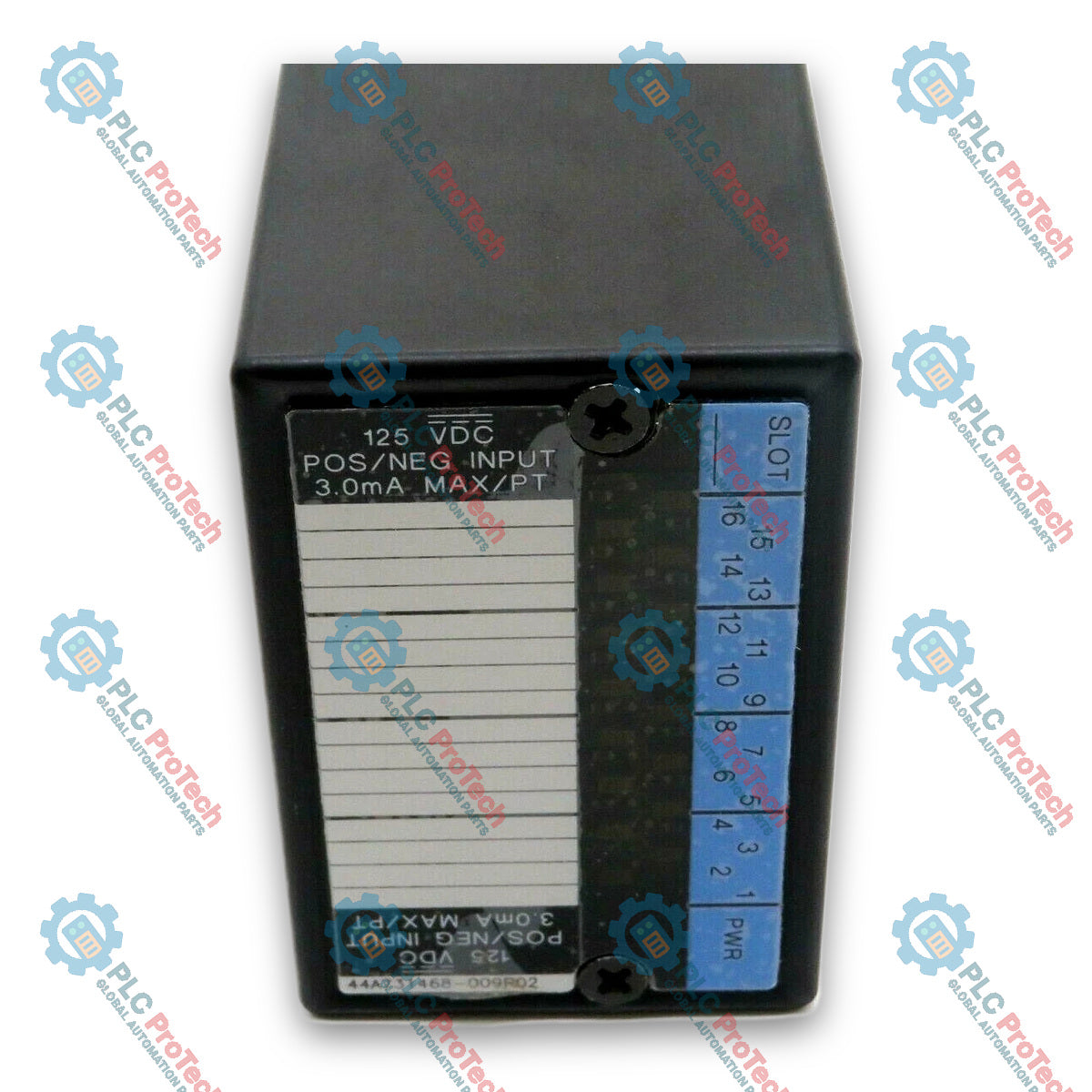

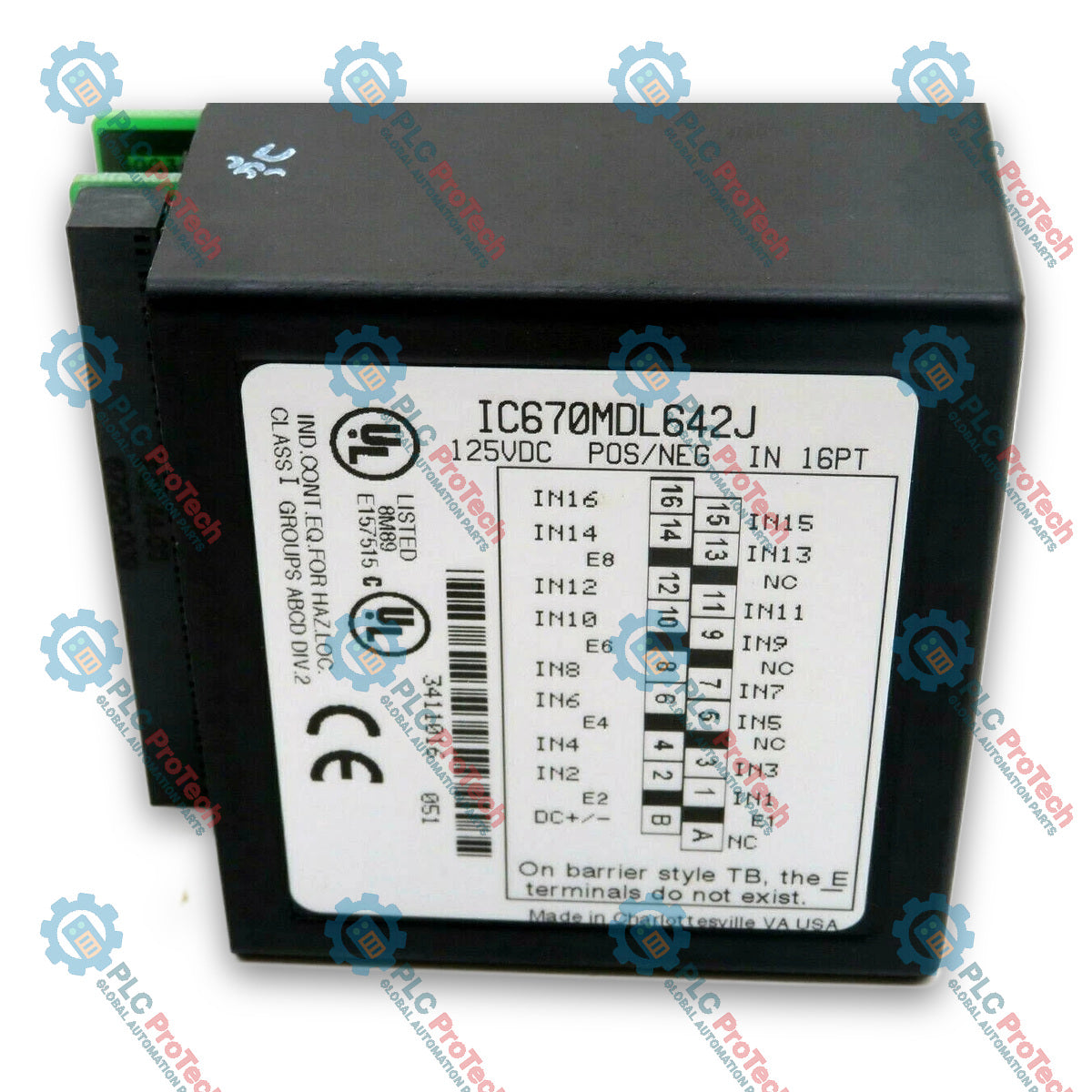

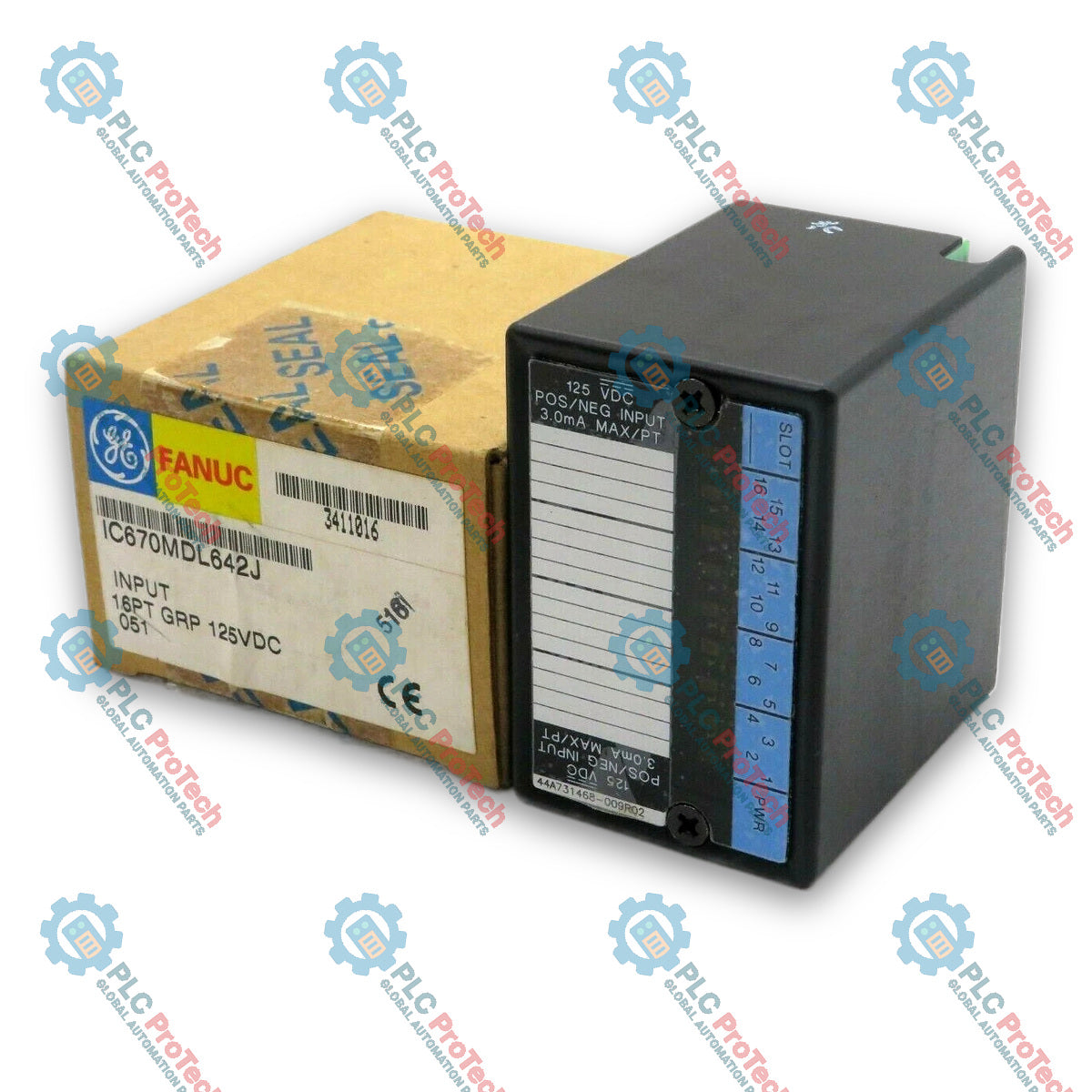

GE Fanuc IC670MDL642 Field Control modulo di ingresso discreto a 16 punti, 125 VCC

Descrizione

Il GE Fanuc IC670MDL642 è un modulo di ingresso discreto ad alta densità da 125 V CC, progettato per l'acquisizione dei segnali nell'architettura I/O distribuita Field Control. In qualità di interfaccia per sensori di campo ad alta tensione, questo modulo converte i segnali discreti in ingresso da 125 V CC provenienti da interruttori, relè e contattori di campo dell'impianto in segnali a livello logico interno utilizzati dalla CPU della stazione o dall'unità di interfaccia principale.

Occupando una singola posizione slot su un blocco terminale I/O Field Control compatibile, il modulo contiene 16 punti di ingresso organizzati in due gruppi isolati. Fornisce un collegamento affidabile tra l'hardware di controllo a livello di campo e le apparecchiature di elaborazione centrali nelle stazioni di controllo industriali. L'alimentazione logica interna per il funzionamento del modulo viene fornita direttamente dal bus del backplane a 6,5 V CC generato dalla Field Control Bus Interface Unit (BIU).

Caratteristiche

• Dispone di 16 canali di ingresso discreti organizzati in due gruppi isolati da 8 punti ciascuno.
• Interfaccia gli ingressi di campo ad alta tensione nominale di 125 V CC con la logica di sistema a bassa tensione.
• Compatibile con configurazioni dei segnali di ingresso di campo sia positive (con assorbimento) sia negative (con alimentazione).
• Assorbe una corrente massima di 77 mA dal backplane logico a 6,5 V CC.
• Si integra direttamente nei blocchi terminali I/O Field Control senza modificare il cablaggio di campo della stazione.
• Supporta la scansione automatica della configurazione della stazione e la configurazione del sistema slot per slot.

Applicazioni

• Monitoraggio dello stato dei contatti per apparecchiature di commutazione e interruttori automatici CC ad alta tensione.
• Interfacciamento dei segnali delle batterie di stazione e dei bus di controllo CC a livello di rete con i controllori di automazione.
• Elaborazione dei contatti di campo degli interruttori di finecorsa ad alta tensione e degli interblocchi di sicurezza.
• Monitoraggio dei segnali discreti a livello di sistema nei sistemi di generazione elettrica e di controllo delle sottostazioni.

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Scollegare tutta l'alimentazione della stazione a 24 VDC e i circuiti di campo ad alta tensione a 125 VDC prima di installare o rimuovere l'hardware.
2. Verificare che la guida DIN (35mm x 7.5mm) sia montata saldamente sul pannello e collegata correttamente al punto centrale di messa a terra.
3. Assicurarsi che il blocco terminale I/O sia agganciato alla guida DIN e interconnesso con l'unità di interfaccia bus della stazione (BIU) utilizzando il cavo di interconnessione specificato.
4. Verificare la codifica meccanica sul blocco terminale I/O per evitare di inserire nello slot un tipo di modulo errato.
5. Allineare l'alloggiamento del modulo sopra lo slot assegnato del blocco terminale e premere con decisione verso il basso, mantenendolo diritto, finché non è completamente inserito.
6. Serrare le viti di fissaggio del modulo per garantire un montaggio meccanico e un collegamento elettrico corretti.
7. Completare il cablaggio di campo secondo gli schemi del sistema a 125 VDC, mantenendo separate le linee CC ad alta tensione dai cavi di comunicazione a bassa tensione.

Linee guida per la configurazione

1. Applicare l'alimentazione di sistema a 24 VDC all'unità di interfaccia bus della stazione per inizializzare l'alimentazione del backplane.
2. Consentire alla routine di autoconfigurazione del BIU di analizzare il bus della stazione, rilevare il modulo nello slot in cui è installato e mappare i riferimenti I/O predefiniti.
3. Se è necessaria l'assegnazione manuale, collegare un programmatore portatile (HHP) alla porta MONITOR del BIU.
4. Accedere a Configurazione modulo per assegnare riferimenti di bit iniziali specifici nella tabella degli ingressi di sistema (%I).
5. Configurare i parametri di segnalazione dei guasti (Segnala guasti: SÌ/NO) e gli stati di risposta predefiniti dei moduli (mantieni l'ultimo stato o imposta su 0) come richiesto dalla logica di controllo del sistema.
6. Verificare che gli indirizzi di memoria dei moduli assegnati rientrino nella mappa I/O di rete della stazione definita.
