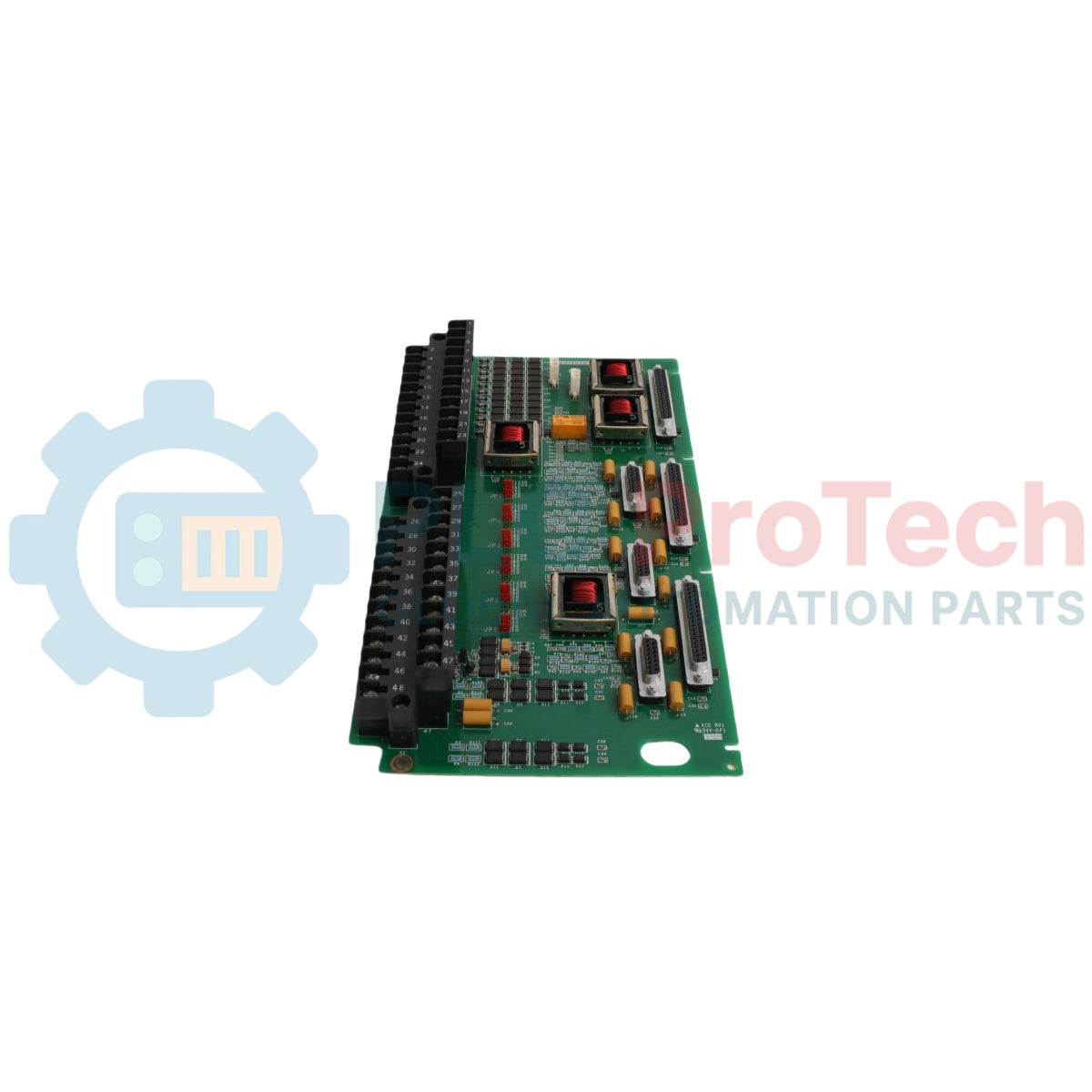

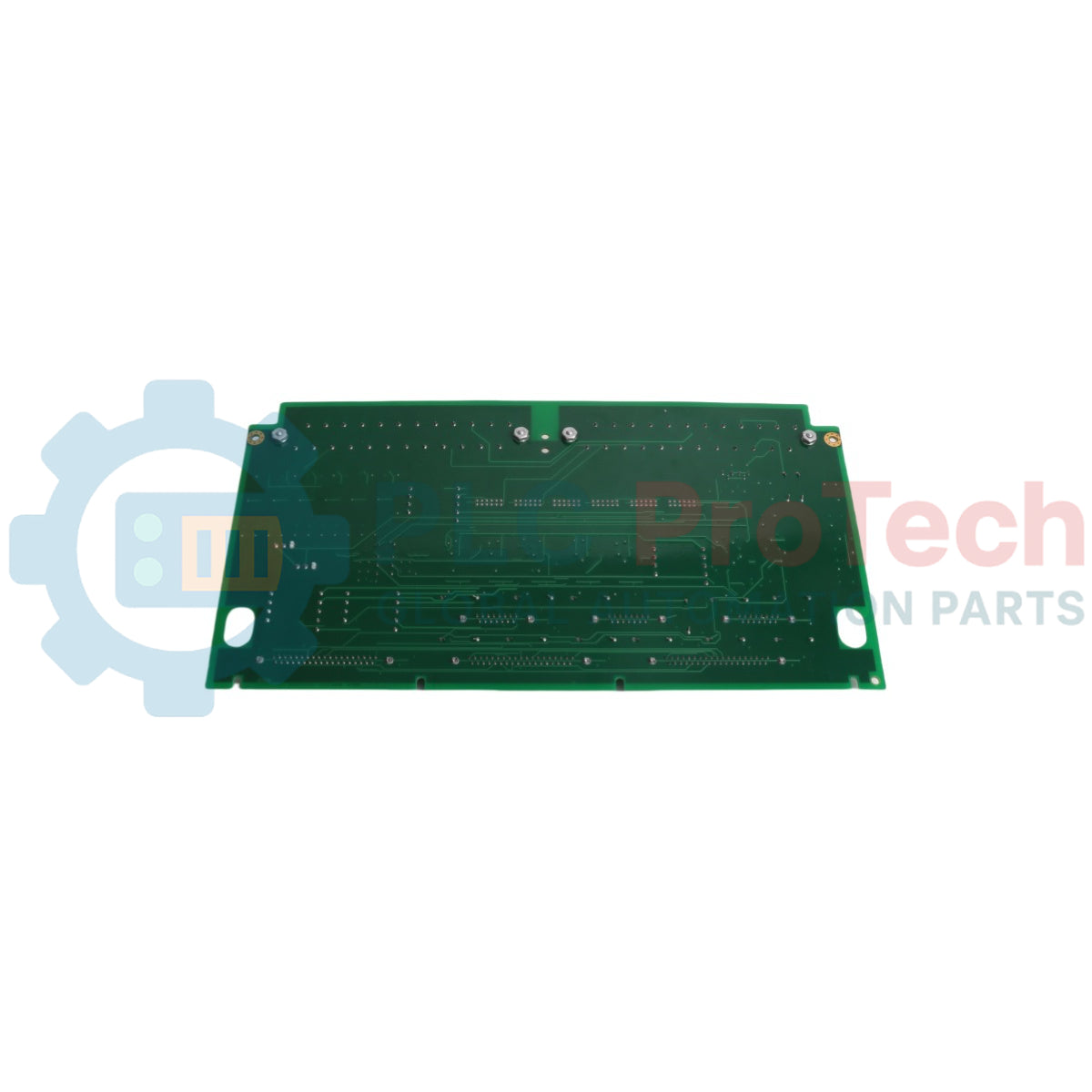

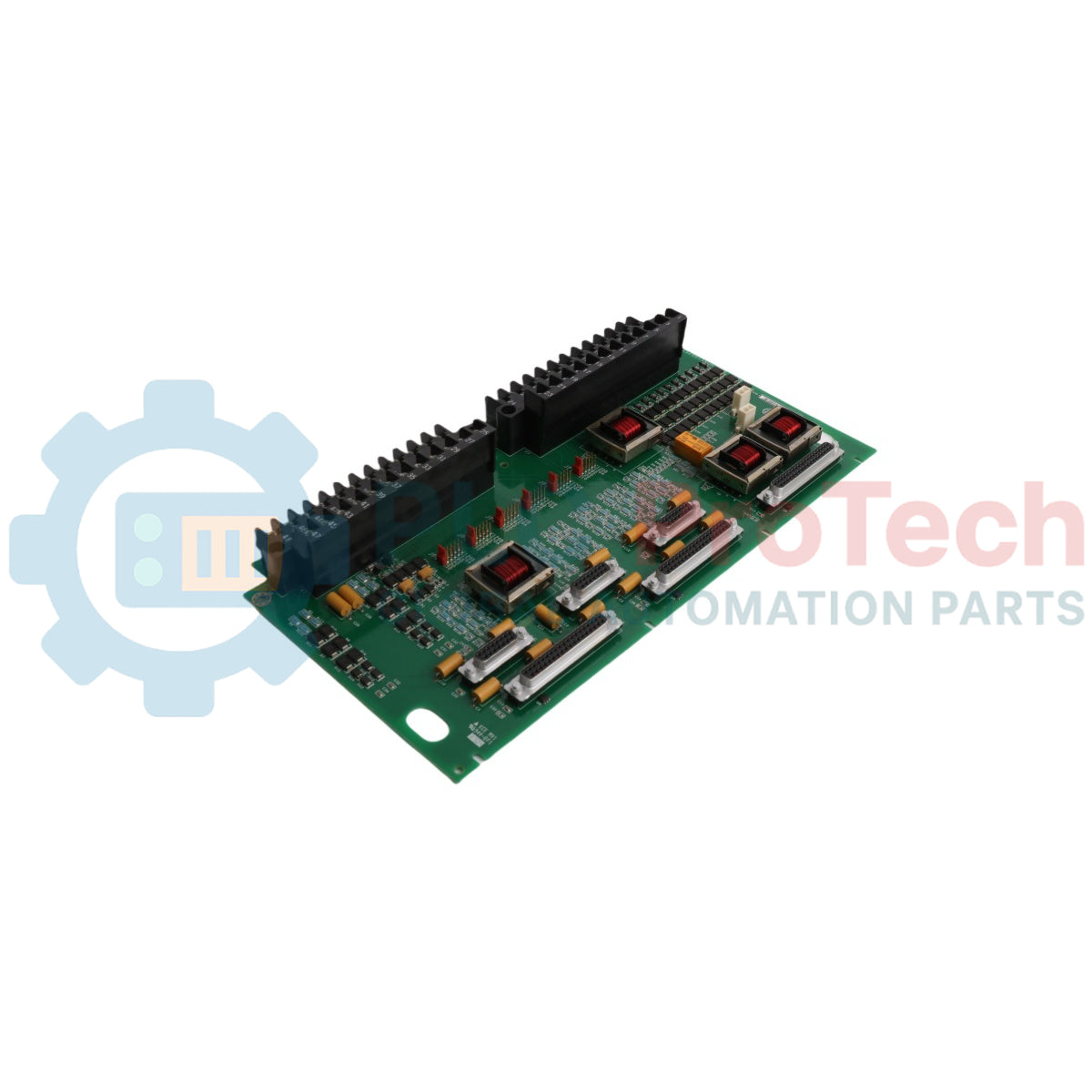

Scheda terminale servo GE IS200TSVOH1B Mark VI

Descrizione

La IS200TSVOH1B è una scheda specializzata di terminazione dei servocomandi, progettata per il sistema di controllo delle turbine General Electric Mark VI Speedtronic. Funge da interfaccia fisica che collega il processore I/O VSVO a due servovalvole elettroidrauliche per la regolazione delle valvole del combustibile delle turbine a gas o delle valvole del vapore.

La scheda terminale IS200TSVOH1B accetta ingressi da due sorgenti di corrente bidirezionali per servocomandi su due canali I/O indipendenti. Per il monitoraggio preciso del posizionamento delle valvole, supporta fino a sei sensori di retroazione Linear Variable Differential Transformer (LVDT) o Linear Variable Differential Reluctance (LVDR), con supporto per algoritmi di selezione del valore massimo, mediano o minimo. La scheda elabora frequenze di ingresso degli impulsi comprese tra 2 Hz e 14 kHz e si collega direttamente al rack VME tramite cavi e connettori dedicati per schemi di controllo Simplex o Triple Modular Redundant (TMR).

Caratteristiche

• Supporta configurazioni Simplex tramite il connettore JR1 e configurazioni TMR tramite i connettori JR1, JS1 e JT1.
• Dotata di blocchi terminali di tipo barriera montati su un lato lungo della scheda.
• Supporta fino a sei sensori di retroazione della posizione LVDT/LVDR (tre per blocco terminale).
• Dispone di ingressi di sgancio esterni dedicati tramite i connettori JD1 e JD2 del modulo di protezione.
• Include sorgenti di corrente bidirezionali selezionabili tramite ponticelli (JP1-6) per adattarsi a varie configurazioni delle bobine dei servocomandi.
• Strisce integrate di terminazione dello schermo collegate direttamente alla massa del telaio, situate adiacenti a ciascun blocco terminale.

Applicazioni

• Modulazione delle valvole di controllo delle turbine a vapore.
• Regolazione delle valvole del combustibile delle turbine a gas industriali.
• Interfacciamento con attuatori elettroidraulici nei sistemi di controllo Mark VI Speedtronic.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Capacità di cablaggio: Assicurarsi che tutti i cablaggi di campo collegati alle morsettiere a 24 posizioni non superino il calibro #12 AWG. Fissare le morsettiere utilizzando le due viti di ritenzione integrate.
• Messa a terra e schermatura: Terminare le schermature dei cavi direttamente sulle morsettiere di terminazione delle schermature situate a sinistra di ciascuna morsettiera, per garantire una corretta messa a terra dello chassis e ridurre i disturbi EMI/RFI.
• Configurazione delle bobine: Impostare i ponticelli JP1 fino a JP6 in base ai requisiti specifici di corrente bidirezionale delle servovalvole collegate prima di alimentare il circuito.
• Protezione ESD: Utilizzare sempre braccialetti di messa a terra e tappetini antistatici durante la manipolazione o il disimballaggio di questo gruppo a montaggio superficiale sensibile all'elettricità statica.
