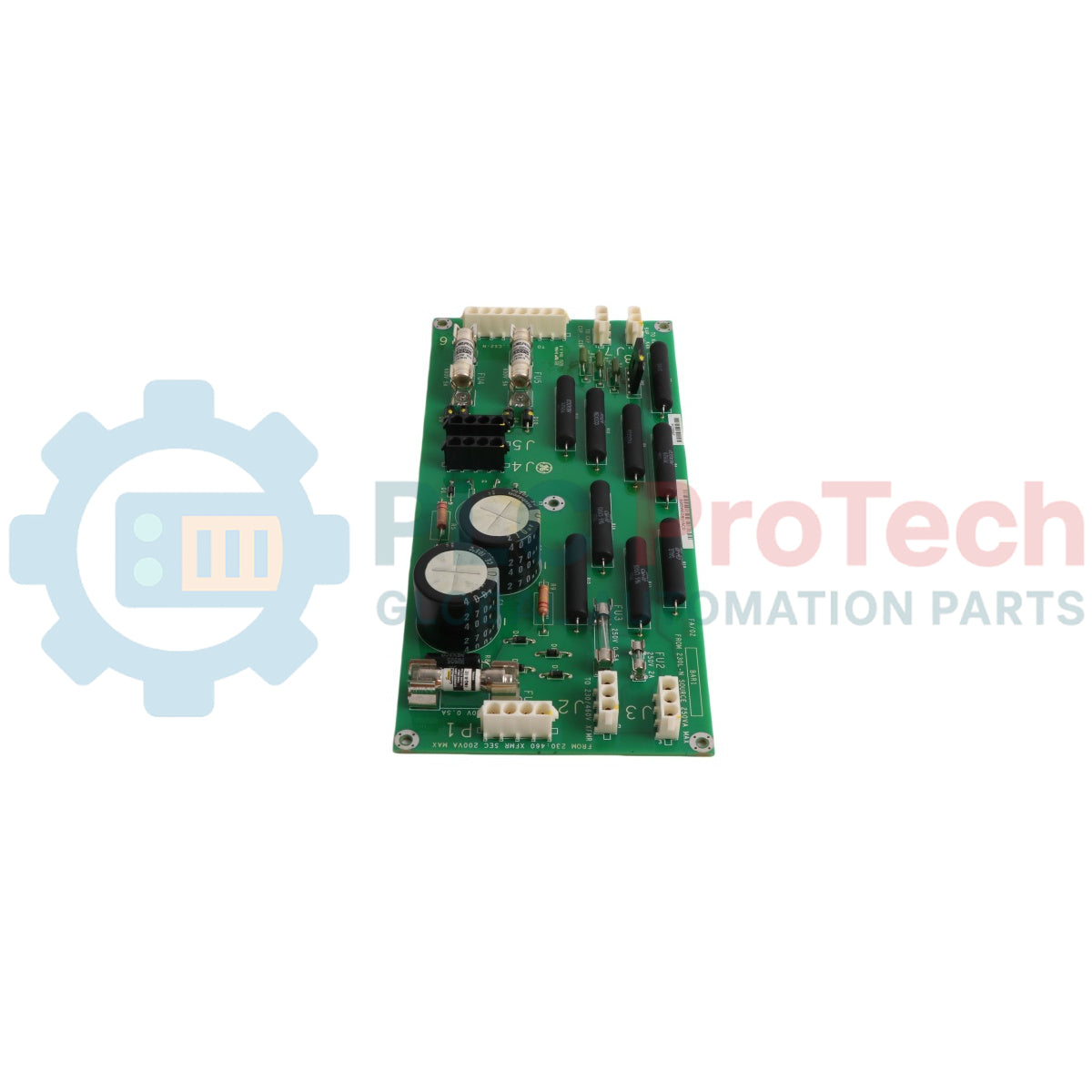

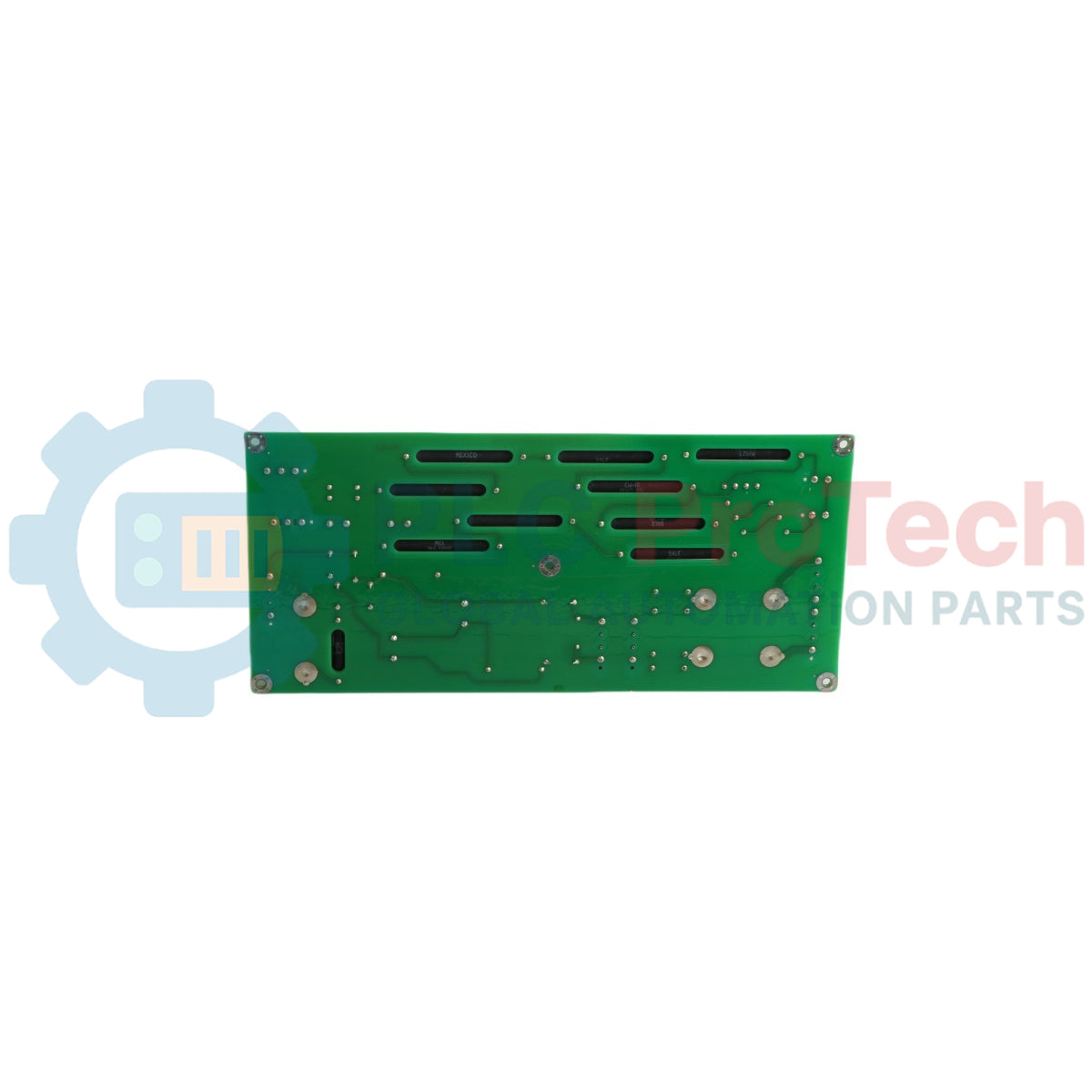

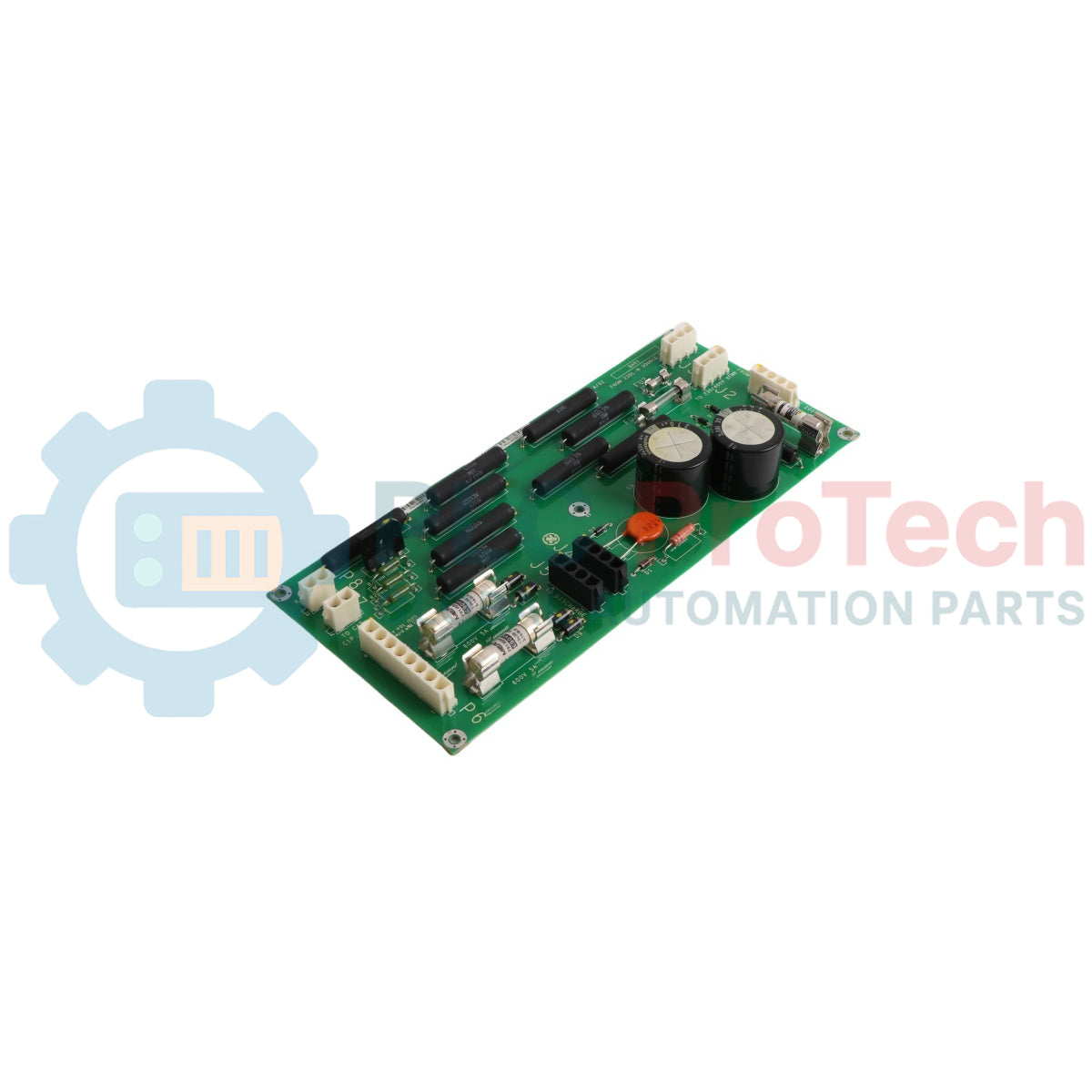

Scheda di uscita per turbina eolica GE IS200WEORG1ACD Mark VIe Speedtronic

Descrizione

IS200WEORG1ACD funziona come una scheda di uscita specializzata per turbine eoliche, progettata da GE Energy per l'impiego nella piattaforma di controllo turbine Mark VIe Speedtronic. Questo circuito stampato bilancia i segnali elettrici locali e fornisce comunicazioni di controllo dedicate per gli array di azionamento delle turbine eoliche industriali. Progettata con trasformatori di isolamento dell'alimentazione integrati, IS200WEORG1ACD consente il trasferimento sicuro del carico tra i moduli dei sistemi ausiliari, mantenendo al contempo una rigorosa separazione dei circuiti tramite percorsi di protezione definiti contro sovracorrente e sovratensione.

Caratteristiche

• Sottosistema di filtraggio resistente alle alte temperature: Dotato di due condensatori elettrolitici Nichicon da 270uF e 150 Celsius, contrassegnati C1 e C3, per stabilizzare i circuiti interni di tensione in condizioni operative estreme.
• Soppressione delle sovratensioni transitorie: Include un condensatore ceramico monostrato da 3kV con rivestimento arancione (C2), situato vicino ai filtri principali per proteggere i circuiti dai picchi industriali.
• Fusibili per sovracorrente segmentati: Realizzata con cinque fusibili di circuito integrati, inclusi esplicitamente dispositivi di protezione da 250V insieme a 3 fusibili di sicurezza ad alta capacità da 600V.
• Trasformatori per il trasferimento isolato dell'alimentazione: Integra trasformatori di isolamento ad alta affidabilità per collegare in sicurezza le linee di alimentazione di questo gruppo alle schede di rete adiacenti.
• Configurazioni dei ponticelli sul campo: Offre punti di selezione accessibili per i ponticelli hardware J4 e J5, semplificando l'adattamento dei segnali in loco.

Applicazioni

• Installazioni di azionamento per turbine eoliche Mark VIe Speedtronic
• Regolazione dell'uscita e bilanciamento della sicurezza nei sistemi di energia alternativa
• Reti automatizzate per la generazione industriale di energia eolica

Specifiche tecniche

Linee guida per l'installazione

• Distanza di sicurezza delle crimpature delle resistenze: Assicurarsi che sia mantenuta una distanza meccanica adeguata tra le resistenze ad alta potenza (R1, R2, R3, R5, R9) e la superficie della scheda di base, per proteggere i percorsi resistenti alla tensione e favorire la regolazione termica.
• Installazione nel pannello: Fissare saldamente la scheda nella scatola della stazione di destinazione utilizzando i 5 fori di montaggio predisposti in fabbrica, situati lungo il perimetro della struttura.
• Messa a terra elettrostatica: Utilizzare un'area di lavoro protetta dalle scariche elettrostatiche (ESD) e indossare un apposito braccialetto di messa a terra prima di regolare i ponticelli hardware J4 o J5, per evitare danni elettronici.
