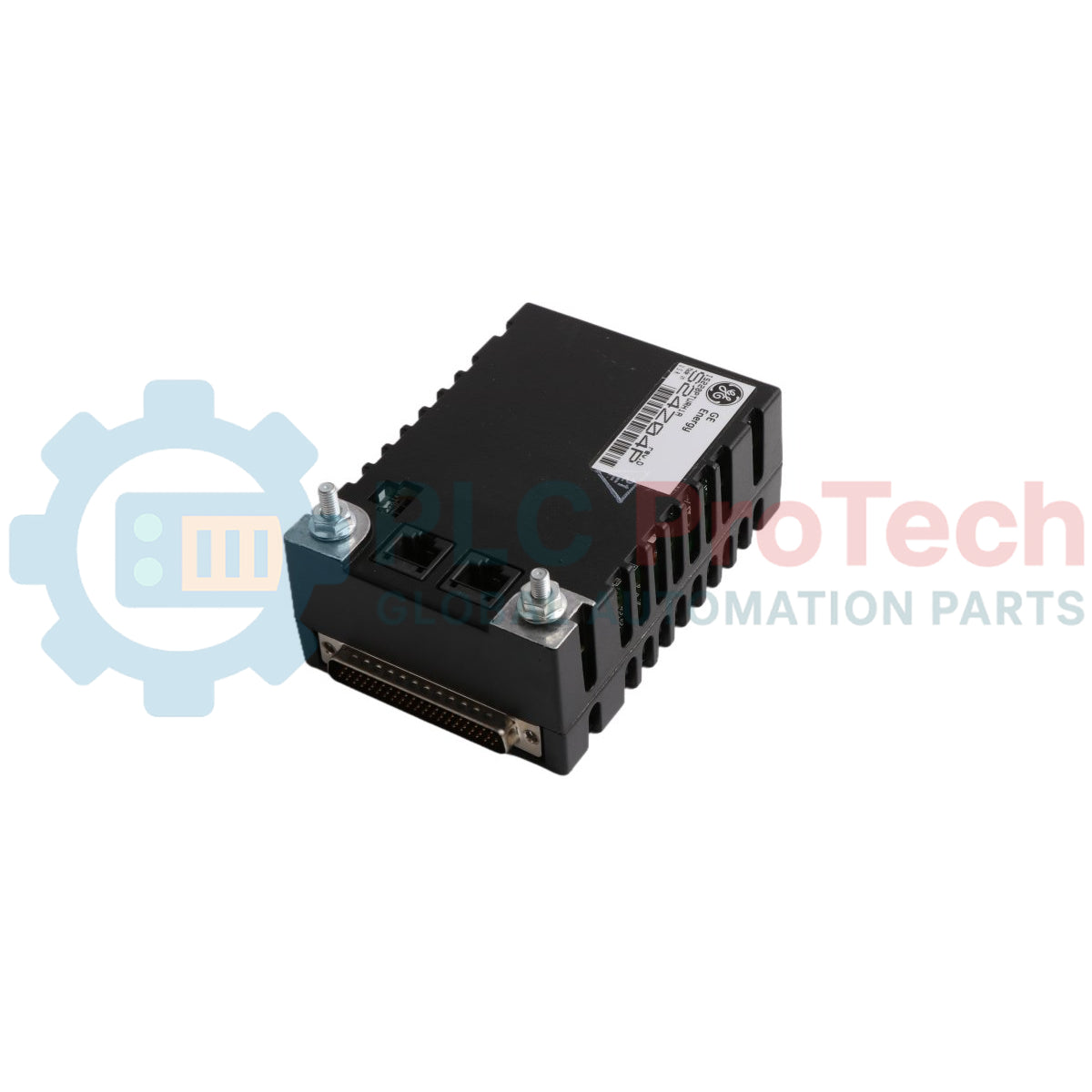

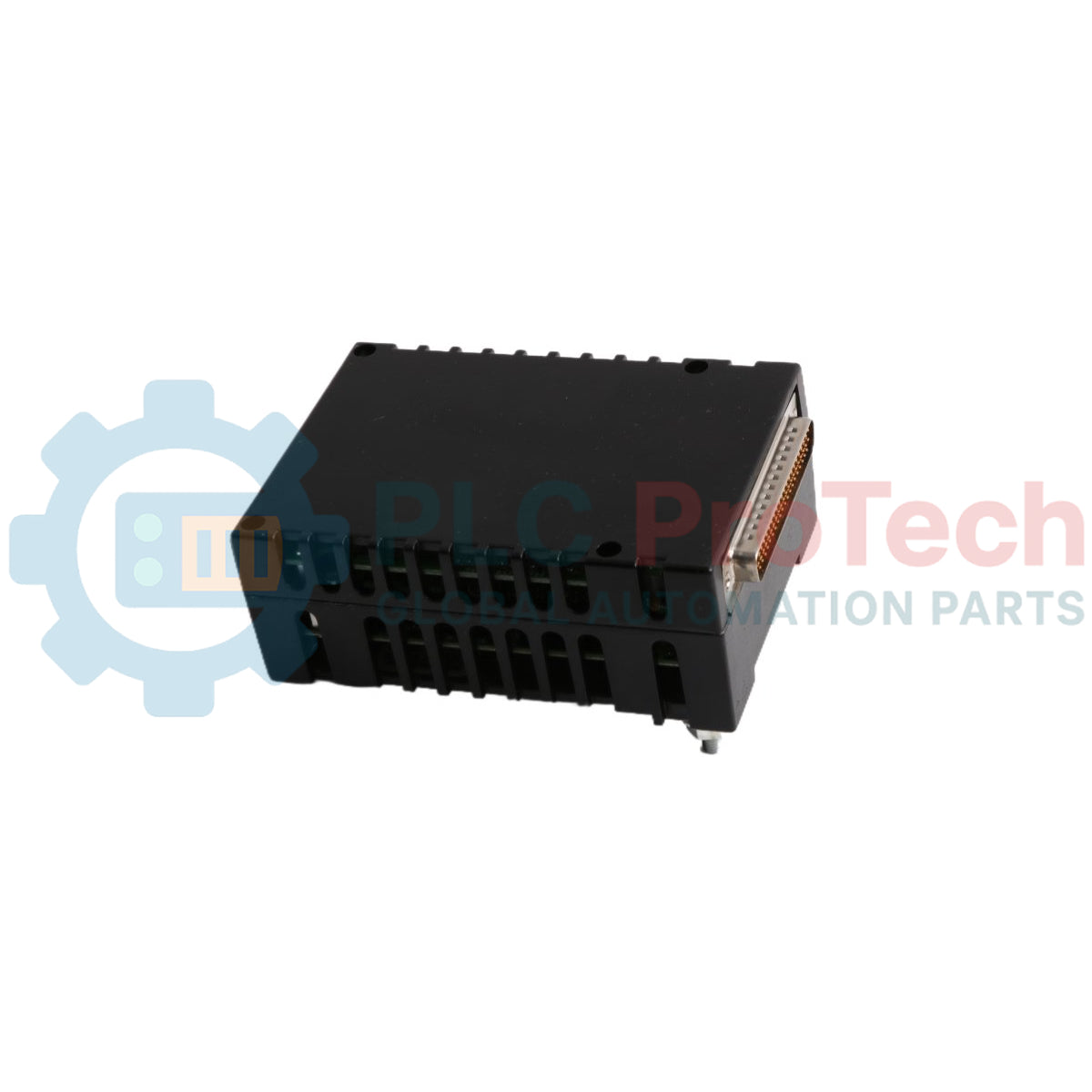

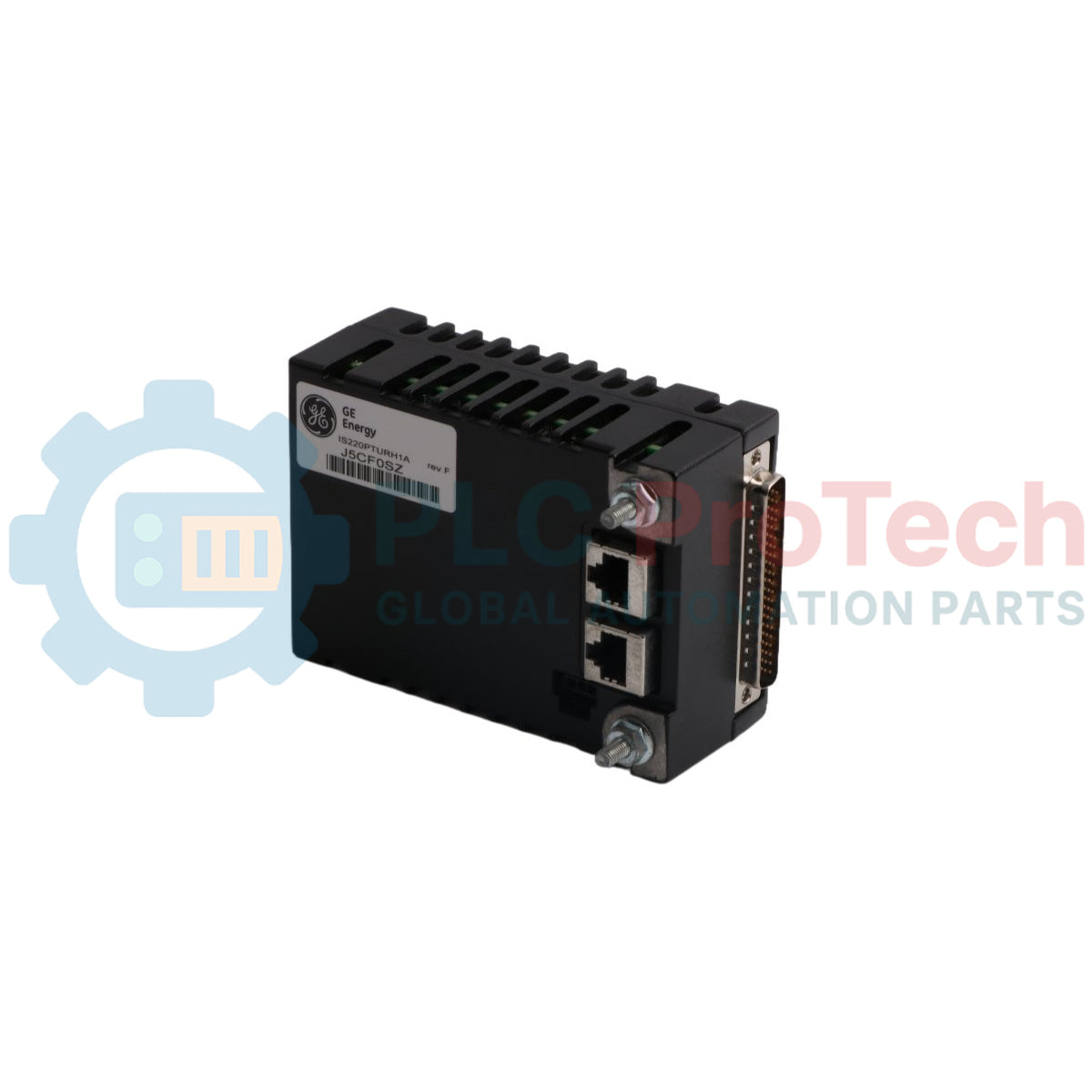

Pacchetto di protezione primaria della turbina GE IS220PTURH1B Mark VIe

Descrizione

IS220PTURH1B è un pacchetto primario di protezione della turbina progettato da GE Energy per il sistema di controllo della serie Mark VIe. Questa unità funge da interfaccia hardware specializzata per proteggere e regolare il funzionamento delle turbine a gas e a vapore, spesso utilizzata insieme ai sistemi di controllo distribuito (DCS) nelle centrali elettriche a ciclo combinato per monitorare il generatore di vapore a recupero di calore (HRSG/caldaia) e le funzioni ausiliarie dell'impianto. La topologia interna delle schede comprende una scheda processore centrale, una scheda di acquisizione analogica e una scheda hardware ottimizzata specificamente per le routine di sicurezza della turbina. IS220PTURH1B fornisce un'interfaccia di comunicazione elettrica bidirezionale che collega una o due reti Ethernet I/O locali direttamente alle schede terminali di controllo della turbina. Gestisce il monitoraggio specializzato degli ingressi di campo, tenendo traccia di parametri quali segnali di velocità, segnali di tensione e sensori di fiamma, e controlla direttamente le uscite critiche verso l'interruttore principale.

Caratteristiche

• Fornisce limiti critici di sicurezza della turbina ed elaborazione in tempo reale dei circuiti di protezione
• Presenta un assieme della revisione funzionale B dotato di rivestimento protettivo conforme completo per PCB
• Funziona sia sui percorsi di ingresso sia su quelli di uscita per gestire controlli completi dello stato della turbina
• Progettato per collegare una o due reti Ethernet I/O distinte alle schede terminali di campo
• Integra una disposizione interna delle schede comprendente una scheda processore e una scheda di acquisizione analogica
• Supporta configurazioni di votazione architetturale flessibili nelle modalità operative simplex e TMR
• Monitora numerosi segnali critici, inclusi sensori di velocità, tensioni dell'albero e sensori di fiamma
• Dotato di LED diagnostici sul pannello frontale per segnalare continuamente gli indicatori dello stato di monitoraggio

Applicazioni

• Circuiti di controllo e protezione delle turbine nelle centrali elettriche a ciclo combinato
• Protezione primaria da sovravelocità e dai limiti delle turbine a gas e a vapore
• Integrazione delle apparecchiature ausiliarie dell'impianto e del livello del tamburo della caldaia
• Gestione dell'esecuzione dello sgancio dell'interruttore principale

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Interfacciamento della scheda: inserire il modulo hardware direttamente nello slot corrispondente dell'assieme della scheda terminale TTUR per completare il montaggio fisico.
• Cablaggio di rete: collegare i cavi di comunicazione del sistema ai doppi connettori Ethernet RJ45 per garantire corretti handshake bidirezionali dei dati con i controller.
• Alimentazione: verificare che l'ingresso di alimentazione a 3 pin riceva una tensione stabile di 28 V cc direttamente dalla scheda terminale host sottostante.
• Verifica dello stato dei LED: dopo aver applicato l'alimentazione al sistema, controllare i LED diagnostici del pannello frontale; verificare che il LED LINK si illumini di verde fisso per indicare un handshake di rete attivo.
