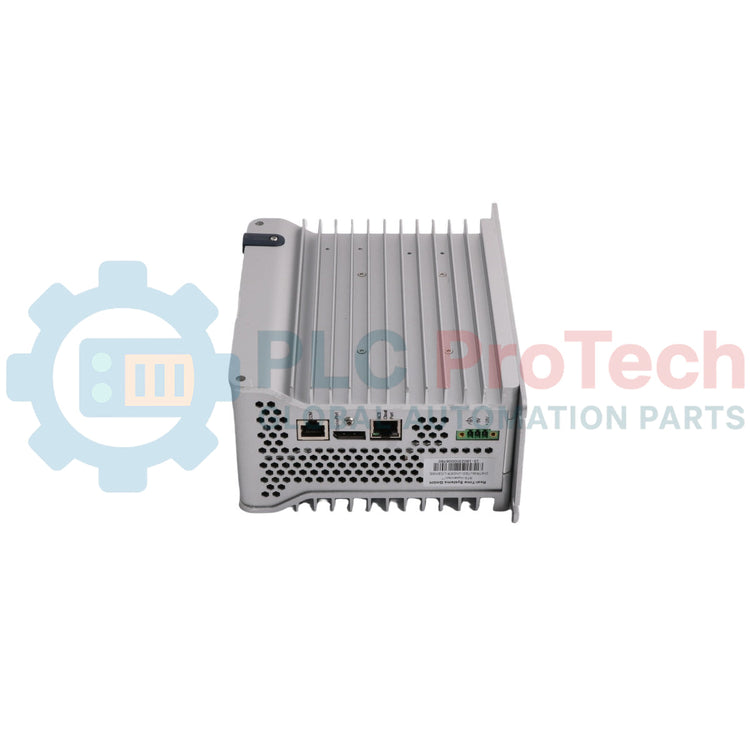

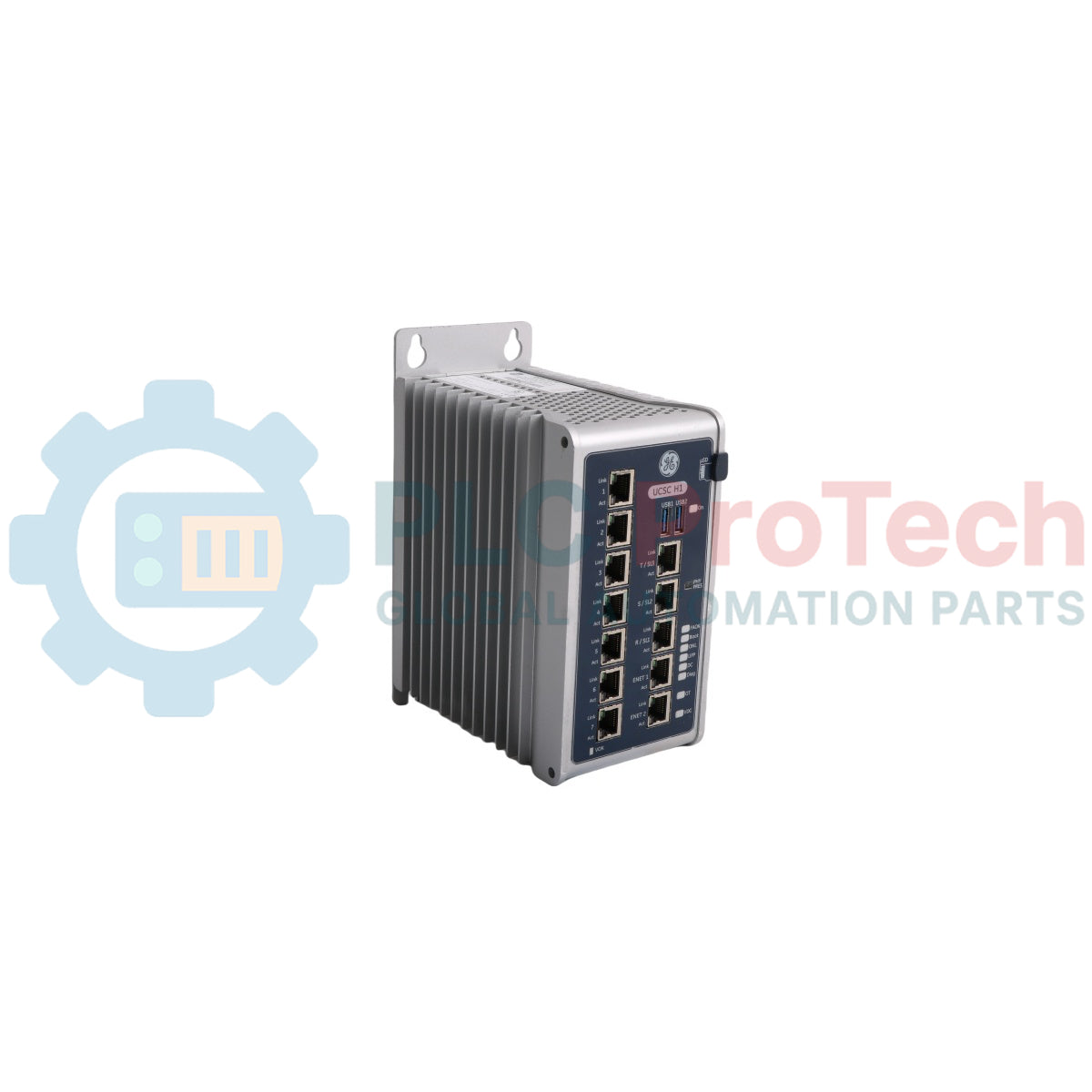

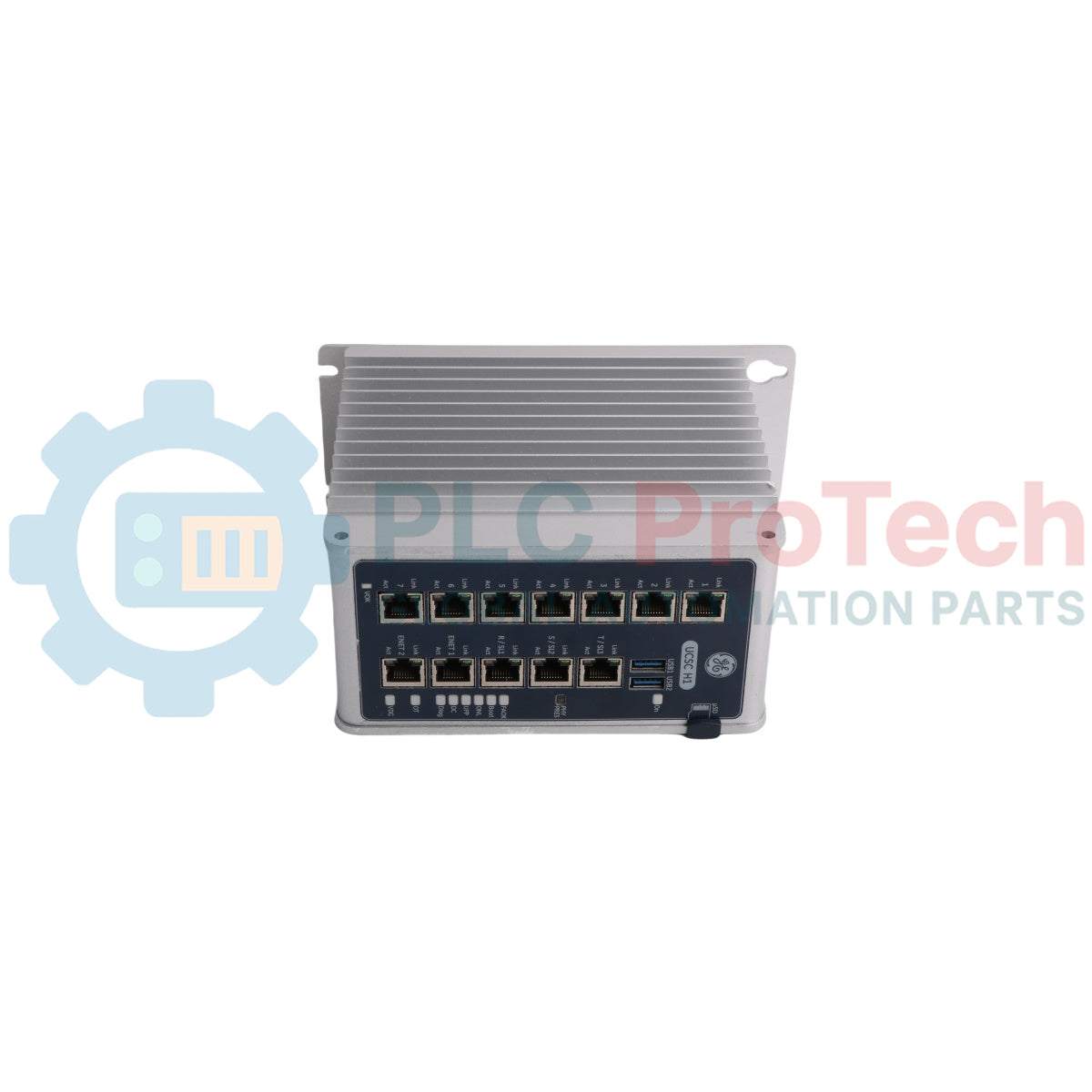

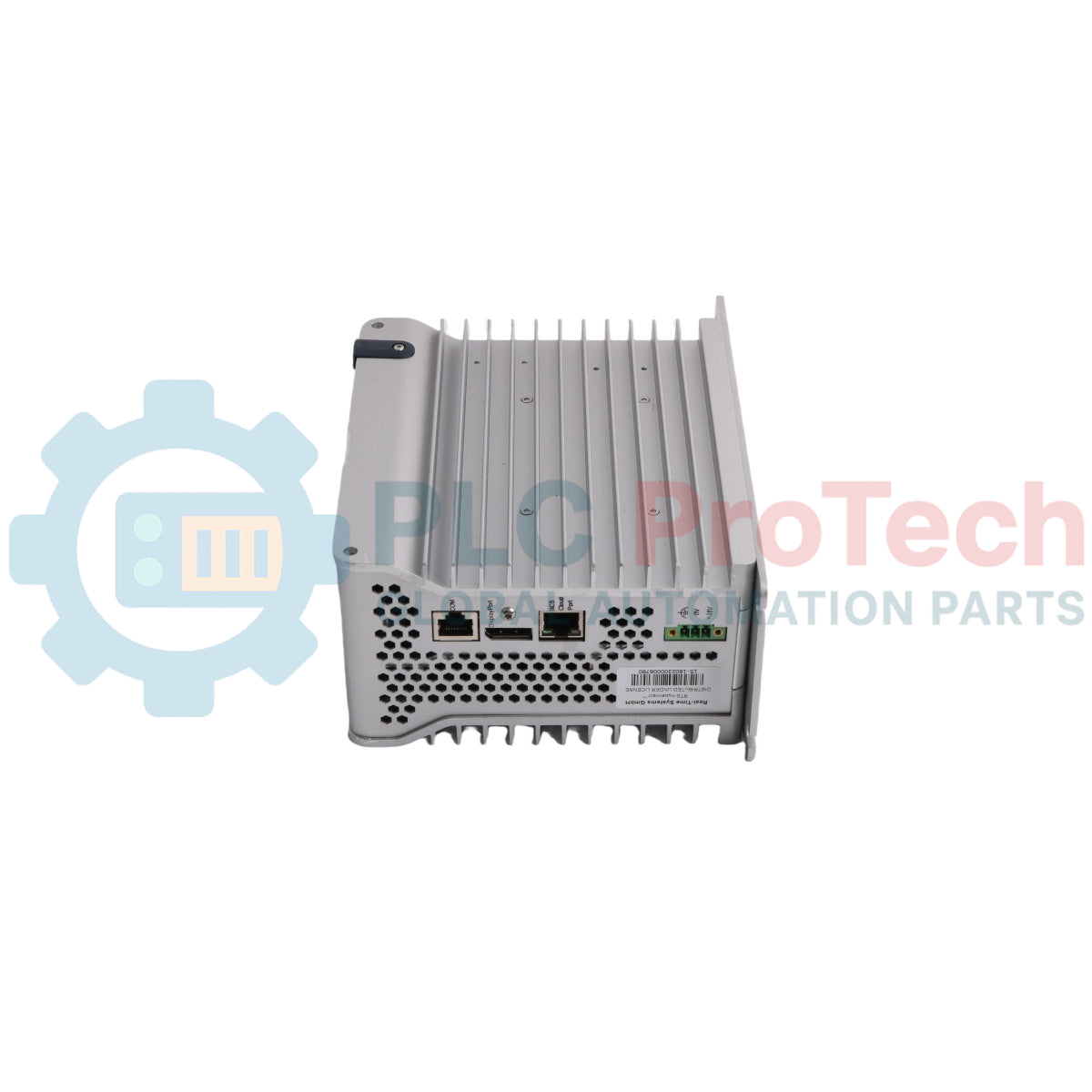

Modulo controller UCEC GE IS420UCECH1B Mark VIe e VIeS

Modulo controller UCEC GE IS420UCECH1B Mark VIe e VIeS

Descrizione

IS420UCECH1B funge da unità di elaborazione centrale ad alta densità e hub di comunicazione nei sistemi di controllo Mark VIe e Mark VIeS di General Electric. Questo modulo integra una piattaforma controller UCSCH1x di base direttamente con una scheda di espansione I/O RJ-45 specializzata a sette porte. Il modulo controller UCEC IS420UCECH1B gestisce la logica dei circuiti di controllo industriale ad alta velocità e l'instradamento dei dati nelle reti di sicurezza a doppia ridondanza o Triple Modular Redundant (TMR). Gestisce flussi di dati simultanei tramite la Unit Data Highway (UDH) per le interfacce operatore e il bus di campo IONet dedicato per la comunicazione I/O ad alta velocità. Dotato di accelerazione hardware integrata per i protocolli EFA e di ambienti runtime specifici per le applicazioni, il modulo richiede il software di configurazione ControlST V07.03 o successivo per la distribuzione a livello di sistema.

Caratteristiche

• Design a doppia architettura che combina una piattaforma controller UCSCH1x principale con un sottoassieme di espansione a 7 porte.
• Supporto integrato nell'hardware per i protocolli EFA, con gestione di più attività di comunicazione simultanee.
• Profili di configurazione flessibili che supportano topologie di rete Simplex, Dual e Triple Modular Redundant (TMR).
• Servizi di rete integrati con supporto per Modbus TCP Slave, Open Platform Communications Unified Architecture (OPC UA) ed Ethernet Global Data (EGD) in modalità multiprotocollo.
• Raffreddamento convettivo senza ventola tramite uno chassis in alluminio/acciaio progettato con alette verticali integrate.

Applicazioni

• Controllo dell'eccitazione del generatore della turbina e regolazione automatica della tensione (AVR).
• Circuiti di controllo e interblocco critici del sistema di sicurezza strumentato (SIS) Mark VIeS.
• Monitoraggio diagnostico e raccolta dati a livello di impianto sulle reti Unit Data Highway (UDH).
• Rete sincrona punto-punto ad alta velocità tramite protocolli High-speed Serial Link (HSSL).

Informazioni per l'ordine

Specifiche tecniche

Connessioni/Interfacce

Assegnazioni dei pin (connettore di alimentazione)

• Modello del connettore: Phoenix Contact MC 1,5/3-STF-3,81-1827716
• Intervallo di dimensioni dei cavi supportato: da 28 a 16 AWG
• Specifiche della coppia delle viti dei terminali: 0,23 Nm (2 in-lb)

Linee guida per l'installazione

Meccanica di montaggio e coppia

Montare direttamente lo chassis del modulo su una struttura di base di montaggio rigida utilizzando quattro viti di montaggio speciali. Durante la manutenzione dell'assemblaggio dell'involucro, utilizzare un utensile Torx 8 e assicurarsi che tutti i punti di fissaggio siano serrati con precisione a 0,6 Nm (5,3 in-lb) per mantenere l'integrità della tenuta dell'involucro esterno.

Distanze termiche

Il modulo si affida interamente alla convezione naturale verticale per la regolazione della temperatura interna. Deve essere orientato rigorosamente in verticale, con passaggi d'aria liberi attraverso le alette di raffreddamento.

• Per ottenere una temperatura operativa nominale di 70 °C: mantenere uno spazio libero in aria di almeno 100 mm (3,94 in) direttamente sopra e sotto l'assemblaggio e mantenere una distanza tra unità parallele di almeno 50 mm (1,97 in). Mantenere gli oggetti adiacenti non generatori di calore a 25 mm (0,98 in) dai limiti dello chassis.
• Per ottenere una temperatura operativa nominale di 65 °C: i limiti di disposizione consentono una distanza ravvicinata tra unità parallele di 25 mm (0,98 in), uno spazio libero inferiore di 50 mm (1,97 in) e distanze laterali da oggetti non generatori di calore di 15 mm (0,59 in).

Ingresso elettrico e messa a terra

I cavi del connettore di alimentazione Phoenix devono rimanere entro l'intervallo limite da 28 a 16 AWG. Serrare le viti del connettore del terminale a un valore massimo di 0,23 Nm (2 in-lb). Assicurarsi che la rete esterna di distribuzione elettrica che fornisce l'alimentazione corrisponda all'intervallo di ingresso da 18 a 30 V cc.
