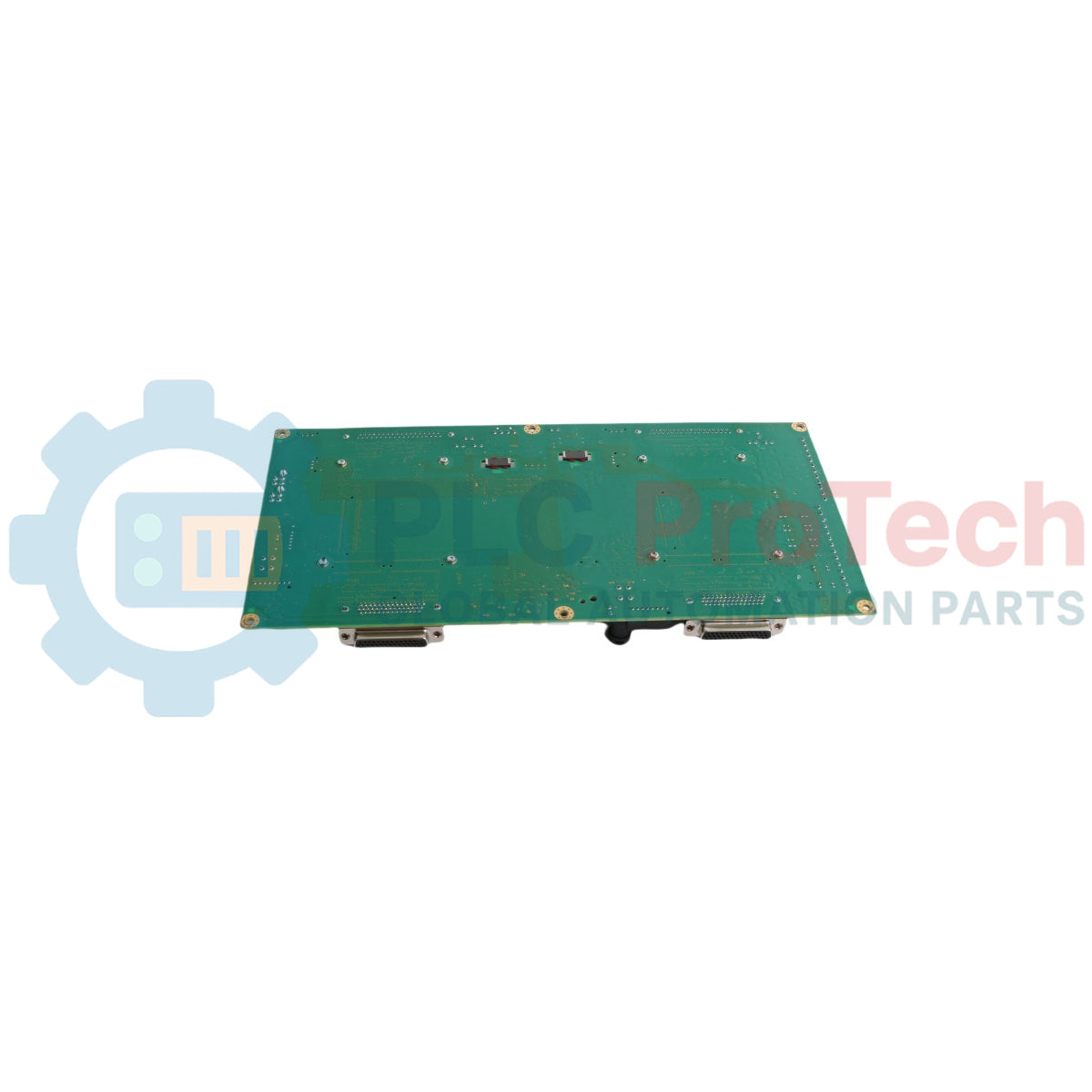

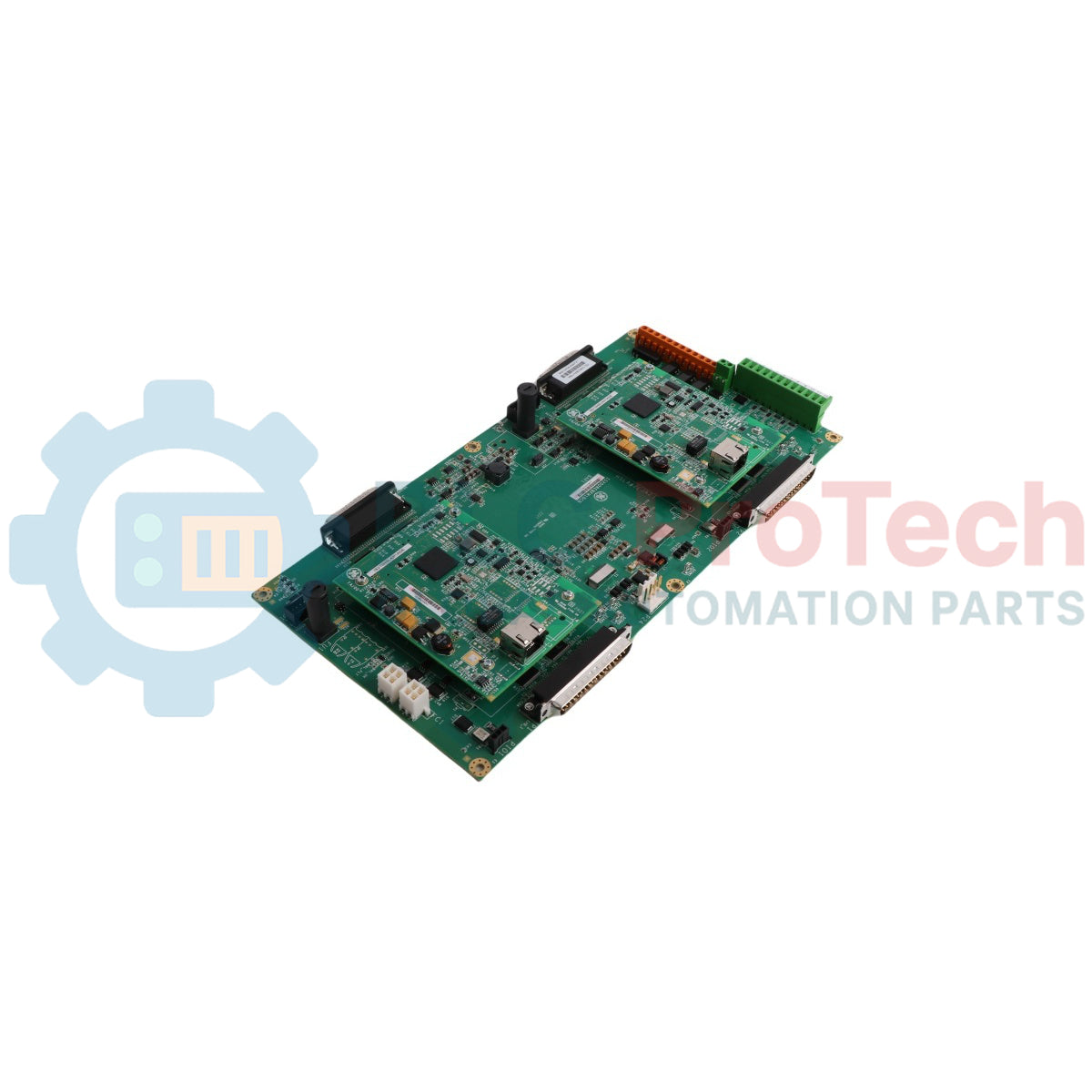

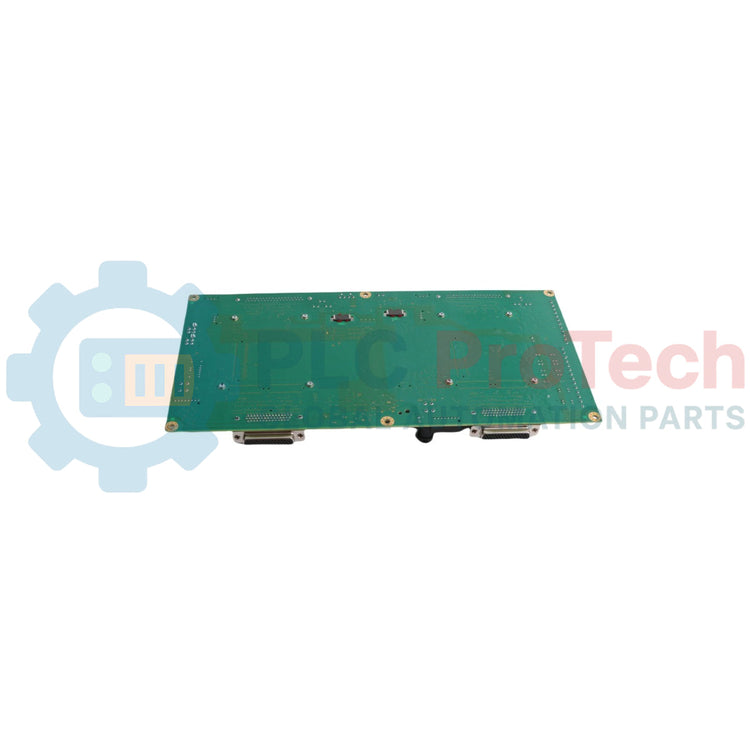

PCB di interfaccia per energie rinnovabili GE Mark VIe IS215REBFH1BA

Descrizione

La GE IS215REBFH1BA è una scheda a circuiti stampati di interfaccia del ponte per energie rinnovabili REBF, progettata per l’hardware di controllo dei convertitori GE per energie rinnovabili. La famiglia di schede REBF viene utilizzata nei sistemi di conversione delle turbine eoliche, dove l’elettronica di controllo del ponte interagisce con l’architettura di controllo più ampia della turbina.

Nei sistemi per turbine eoliche GE, l’hardware REBF è associato al monitoraggio dei convertitori e alla diagnostica dei guasti. La documentazione GE delle turbine Mark VIe identifica condizioni correlate a REBF, tra cui il rilevamento di una scheda non valida e i guasti dell’alimentazione di controllo REBF nella struttura diagnostica del convertitore.

La IS215REBFH1BA è principalmente pertinente come sostituzione a livello di scheda per apparecchiature GE per energie rinnovabili installate che utilizzano lo stesso numero di parte e la stessa revisione hardware. Poiché l’hardware dei convertitori può dipendere dalla revisione, le decisioni di sostituzione devono basarsi sul numero di parte completo dell’unità installata, non sulla sola designazione REBF.

Per gli interventi di manutenzione, i tecnici devono registrare il numero della scheda originale, le posizioni dei connettori, lo storico dei guasti del convertitore e le condizioni dell’hardware circostante prima della rimozione. I protocolli, i valori nominali elettrici, le assegnazioni dei connettori e l’intercambiabilità tra revisioni devono essere applicati solo dopo averli verificati nella documentazione GE pertinente dell’apparecchiatura.

Caratteristiche

• REBF PCB di interfaccia del ponte per energie rinnovabili
• Progettato per l’hardware di controllo dei convertitori GE per energie rinnovabili
• Associato alle funzioni di controllo del ponte e del convertitore nei sistemi per turbine eoliche GE
• L’hardware REBF è rappresentato nelle funzioni diagnostiche dei convertitori GE Mark VIe
• Sostituzione a livello di scheda identificata dal numero completo IS215REBFH1BA numero di parte
• Adatto alla manutenzione e al ripristino di apparecchiature per convertitori GE compatibili già installate
• L’approccio di sostituzione specifico per revisione aiuta a evitare la sostituzione errata della scheda

Applicazioni

• Sistemi di controllo dei convertitori per turbine eoliche GE che utilizzano hardware REBF compatibile
• Sostituzione della scheda di interfaccia del ponte del convertitore
• Manutenzione dei convertitori di potenza per turbine eoliche
• Risoluzione dei guasti dei convertitori correlati a REBF
• Ripristino dei quadri di controllo GE per energie rinnovabili installati
• Manutenzione dell’elettronica dei convertitori GE legacy, quando la scheda installata è identificata come IS215REBFH1BA

Specifiche tecniche

Linee guida per l’installazione

1. Verificare che la scheda rimossa sia contrassegnata IS215REBFH1BA prima di preparare la sostituzione.
2. Seguire le procedure del produttore della turbina o del convertitore per l'arresto, il lockout e la scarica dell'energia immagazzinata. Gli armadi del convertitore possono contenere tensioni pericolose sul bus CC anche dopo la rimozione dell'alimentazione di controllo normale.
3. Registrare le posizioni attuali della scheda, il percorso dei cavi, l'orientamento dei connettori e la posizione di eventuali ponticelli o interruttori prima di scollegare il modulo installato.
4. Esaminare gli allarmi attivi del convertitore prima di rimuovere la scheda. I guasti relativi a REBF possono coinvolgere anche l'alimentazione di controllo, i connettori o l'hardware circostante del convertitore.
5. Utilizzare procedure appropriate per la gestione ESD. Rimuovere e installare il PCB afferrandolo, ove pratico, dai bordi meccanici ed evitare il contatto diretto con i componenti elettronici esposti.
6. Ispezionare i connettori di accoppiamento, i cablaggi, le guide della scheda e i componenti adiacenti per individuare contaminazione, danni da calore, corrosione, collegamenti allentati o danni meccanici.
7. Installare la scheda sostitutiva senza forzare i connettori o le interfacce del backplane. Verificare che tutti i collegamenti precedentemente documentati siano ripristinati nelle loro posizioni originali.
8. Completare la procedura GE applicabile di avviamento e diagnostica del convertitore prima di riportare la turbina al funzionamento normale.

Raccomandazioni per la messa in servizio

Dopo l'installazione, cancellare solo i guasti consentiti dalla procedura di manutenzione applicabile e osservare se le diagnostiche del convertitore relative a REBF ricompaiono.

Verificare la presenza di guasti ripetuti all'alimentazione di controllo, all'identificazione della scheda, alla comunicazione o al ponte del convertitore durante l'avviamento. Un allarme REBF ricorrente non dimostra automaticamente che il PCB sostitutivo sia difettoso.

Verificare gli alimentatori circostanti, i connettori, i cablaggi e i componenti elettronici correlati del convertitore quando un guasto rimane attivo dopo la sostituzione.

Quando l'accesso diagnostico è disponibile tramite l'ambiente di controllo GE installato, esaminare le informazioni dettagliate sui guasti del convertitore prima di autorizzare il funzionamento normale.

Raccomandazioni per la sostituzione

Utilizzare il completo IS215REBFH1BA identificazione durante l'approvvigionamento di una sostituzione. Non presumere che un'altra scheda REBF con suffisso H1A, H1B o altro sia automaticamente intercambiabile.

Prima di sostituire la scheda con un'altra revisione, verificare la documentazione hardware GE applicabile, la configurazione del convertitore installato, la disposizione dei connettori e gli eventuali requisiti di compatibilità firmware o hardware.

Quando si sostituisce una scheda soggetta a guasti intermittenti, conservare l'unità originale fino al completamento della messa in servizio. I guasti intermittenti del convertitore possono inoltre derivare dal deterioramento dell'alimentatore, da connettori, cablaggi o altri componenti elettronici del ponte.
