Modulo di uscita discreta GE Mark VIe IS220PDOAH1A

Panoramica del prodotto

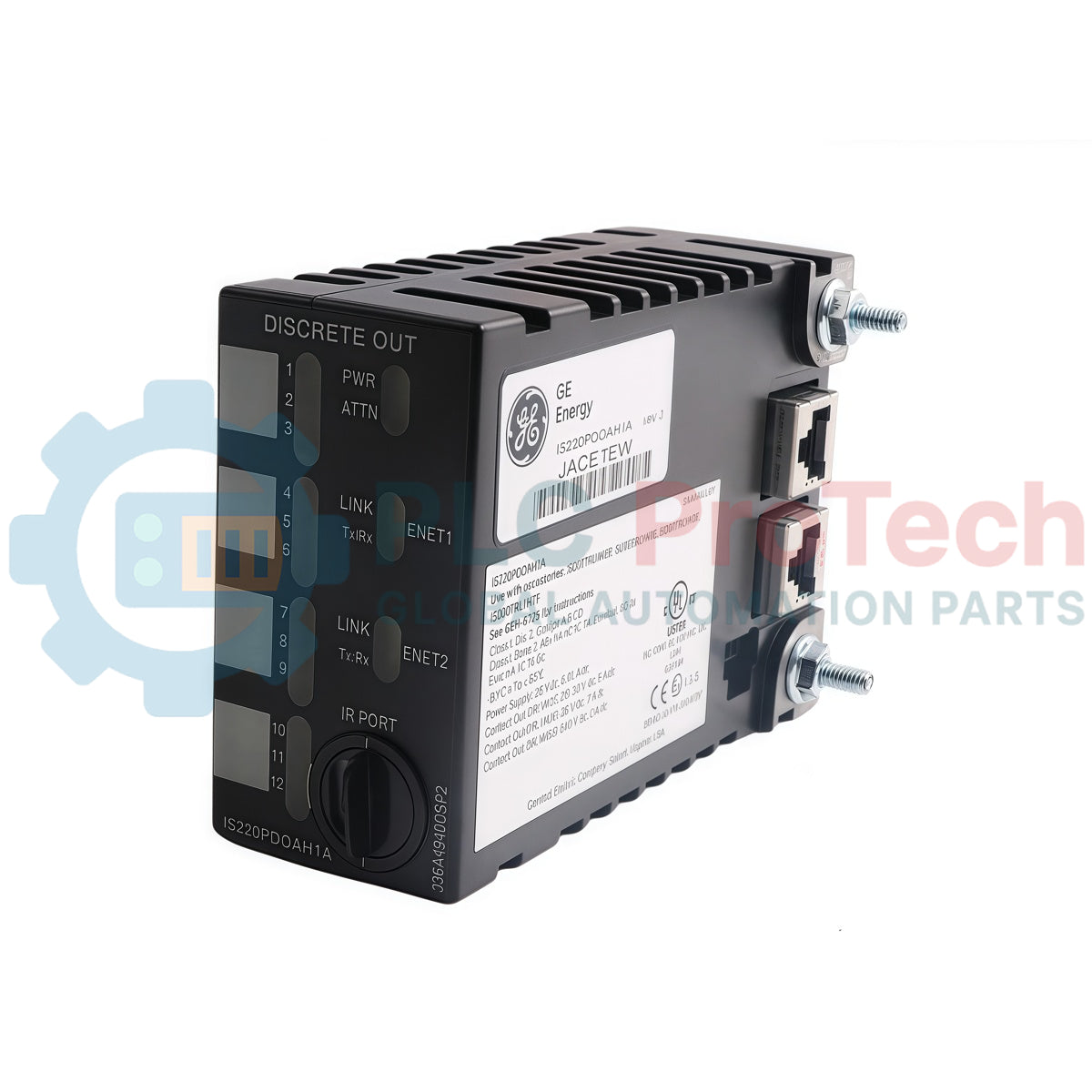

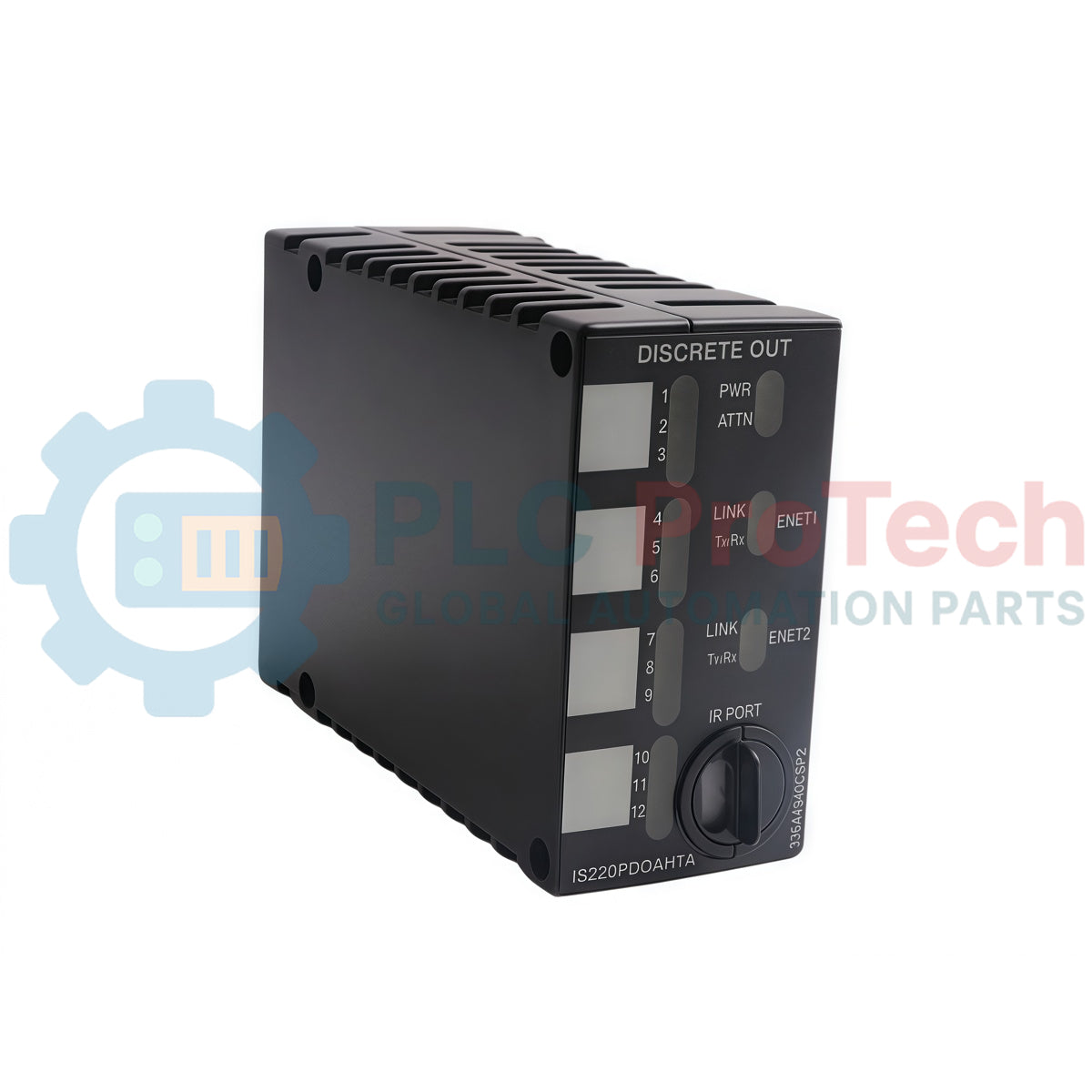

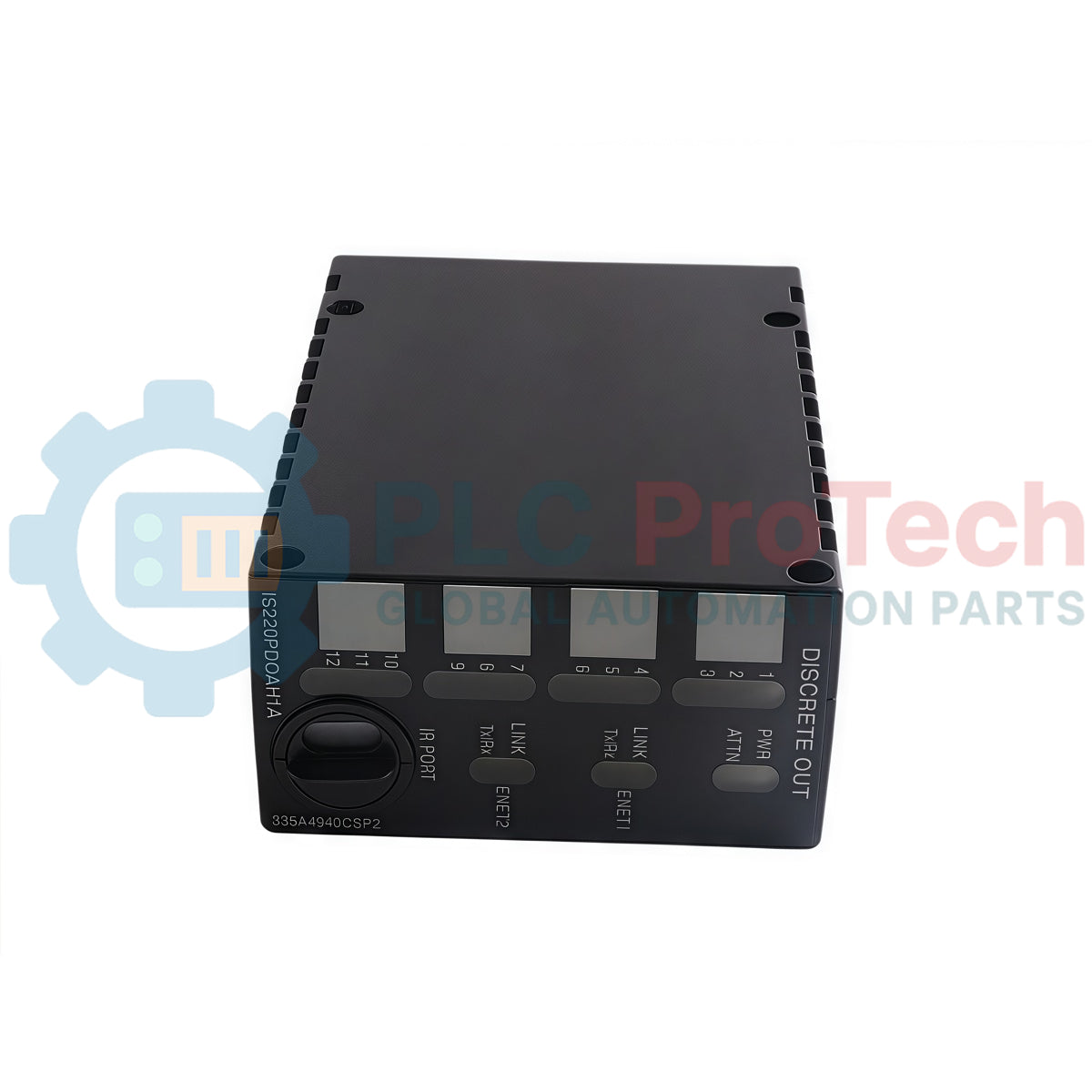

Il dispositivo IS220PDOAH1A (IS220PDOAH1A) è un modulo di controllo industriale a microprocessore ad alta affidabilità, prodotto da General Electric per l'architettura di controllo distribuito Mark VIe . Progettato per fungere da interfaccia Ethernet-terminale di campo avanzata, questo componente I/O dedicato coordina la logica dei comandi in tempo reale dai nodi di controllo centrali verso l'hardware di campo discreto remoto. Le infrastrutture critiche a processo continuo, tra cui centrali elettriche a ciclo combinato, sistemi di distillazione per la raffinazione del petrolio e impianti di estrazione mineraria su larga scala, si affidano al dispositivo IS220PDOAH1A (IS220PDOAH1A) per gestire l'azionamento di valvole binarie e la logica di scatto degli interruttori. Integrando un chip di esecuzione ad alta velocità con un completo feedback a circuito chiuso dello stato delle bobine, il modulo verifica che le uscite esterne corrispondano al codice dei comandi interni. Ciò riduce al minimo il ritardo di comunicazione, segnala immediatamente i guasti elettrici delle bobine e protegge attivamente i macchinari pesanti e costosi da arresti imprevisti e tempi di inattività del sistema non programmati.

Architettura e compatibilità dei terminali

L'infrastruttura hardware sottostante, i collegamenti di comunicazione e i percorsi di protezione dei circuiti del dispositivo IS220PDOAH1A garantiscono un monitoraggio stabile dei segnali anche in condizioni industriali gravose.

• Ridondanza Ethernet a doppia rete: È dotato di due porte Ethernet RJ45 progettate per funzionare simultaneamente su reti I/O separate, creando una rete di comunicazione affidabile che consente ai flussi di dati di passare senza interruzioni a una rete secondaria in caso di caduta della rete primaria.

• Validazione del relè a circuito chiuso: Gestisce attivamente fino a dodici canali di uscita discreti singoli, eseguendo i comandi e verificando l'integrità delle uscite tramite linee di feedback diretto dello stato hardware, instradate dalla base terminale.

• Isolamento intelligente all'accensione: È dotato di un circuito di interblocco dedicato per l'abilitazione dell'uscita, che mantiene tutte le dodici linee digitali in uno stato aperto e disattivato durante l'avvio iniziale della scheda, impedendo commutazioni sul campo non sicure prima del completamento di tutti gli autotest interni del processore.

• Interfacciamento universale con le morsettiere: integra un robusto connettore meccanico DC-37 che si allinea direttamente con sei specifici blocchi terminali per uscite discrete, interfacciandosi senza problemi con le schede standard con relè a stato solido (SRLY e TRLYH1B, C, D, F) o con le varianti specializzate a relè elettromagnetici (TRLYH1E).

• Protezione hot-swap dalla corrente di spunto: progettato con un circuito integrato di avviamento graduale attivo sulla linea di alimentazione interna a 28 VDC, consente ai tecnici della manutenzione di scollegare o collegare la scheda mentre la linea è alimentata, senza introdurre sovracorrenti transitorie nel bus condiviso del quadro.

Indicatori delle prestazioni e limiti ambientali

Domande frequenti sul ciclo di vita e la diagnostica del sistema

Qual è la differenza funzionale tra l'utilizzo di relè a stato solido e relè elettromagnetici con questa scheda?

La scelta dipende interamente dal modello di scheda terminale a valle selezionato in ToolboxST. Il collegamento alle configurazioni TRLYH1B, C, D o F instrada le dodici uscite PDOA verso relè a stato solido, ottimizzando i tempi dei cicli ad alta velocità. L'abbinamento del modulo a una scheda terminale TRLYH1E commuta invece i percorsi di uscita verso robusti relè elettromagnetici a contatti, fornendo barriere di isolamento durevoli per la commutazione induttiva ad alta tensione e per impieghi gravosi.

In che modo gli operatori interpretano uno stato di guasto utilizzando i quattro LED esterni dello chassis?

I quattro LED esterni forniscono istantanee diagnostiche in tempo reale senza richiedere un'interrogazione del sistema. Le spie Power e Attention indicano lo stato di integrità interna della scheda durante l'avvio, mentre gli indicatori TxRx e Link monitorano il traffico dei pacchetti attraverso le porte Ethernet ridondanti. Se la diagnostica interna rileva un guasto a un componente, l'indicatore Attention cambia stato, consentendo ai tecnici di verificare la presenza di guasti prima di mettere la scheda fuori servizio.

L'IS220PDOAH1A è in grado di gestire una sostituzione completa dell'hardware mentre l'armadio di controllo circostante rimane attivo?

Sì. Il modulo include un circuito interno di avviamento graduale che gestisce la corrente di spunto quando la linea di alimentazione a 3 pin viene ricollegata. Questa funzione consente ai tecnici sul campo di sostituire componenti sotto tensione su una scheda terminale attiva, evitando cadute di tensione sull'alimentazione comune a 28 VCC che potrebbero altrimenti influire sui pacchetti I/O adiacenti.

Guida all'ingegneria e all'installazione

• Allineamento della staffa meccanica e scarico della trazione del connettore:

  Quando si inserisce l'IS220PDOAH1A direttamente nel connettore della scheda terminale designata, fissare l'alloggiamento utilizzando i prigionieri filettati integrati situati accanto alle interfacce RJ45. Regolare la staffa di montaggio del modulo per eliminare qualsiasi forza ad angolo retto sul pinout dell'interfaccia DC-37. Garantire questo allineamento meccanico riduce al minimo le sollecitazioni strutturali sui giunti di saldatura a montaggio superficiale durante lunghi periodi di funzionamento.

• Protocolli per l'instradamento e la disposizione dei cavi di rete ridondanti:

  Quando si implementa una progettazione di rete I/O ridondante, collegare la linea Ethernet del controller primario alla porta ENET1 e collegare la linea della rete di controllo ausiliaria alla porta ENET2. Instradare queste due linee Ethernet attraverso percorsi separati nelle canaline del pannello, per evitare che un singolo incendio localizzato nella passerella portacavi o un guasto meccanico interrompa tutti i collegamenti dati al modulo.

• Linee guida sul flusso d'aria dell'involucro e sulle distanze di sicurezza ambientali:

  Il modulo PDOA presenta uno chassis in alluminio ventilato, progettato per il raffreddamento a convezione naturale in un intervallo operativo ambientale compreso tra -20 e +55 °C. Mantenere uno spazio libero minimo di 3 cm attorno alle aperture di ventilazione esterne per garantire un flusso d'aria senza ostacoli. Ispezionare periodicamente l'ambiente dell'armadio per evitare che strati densi di particolato isolino lo chassis e causino sollecitazioni termiche localizzate.
