Descrizione

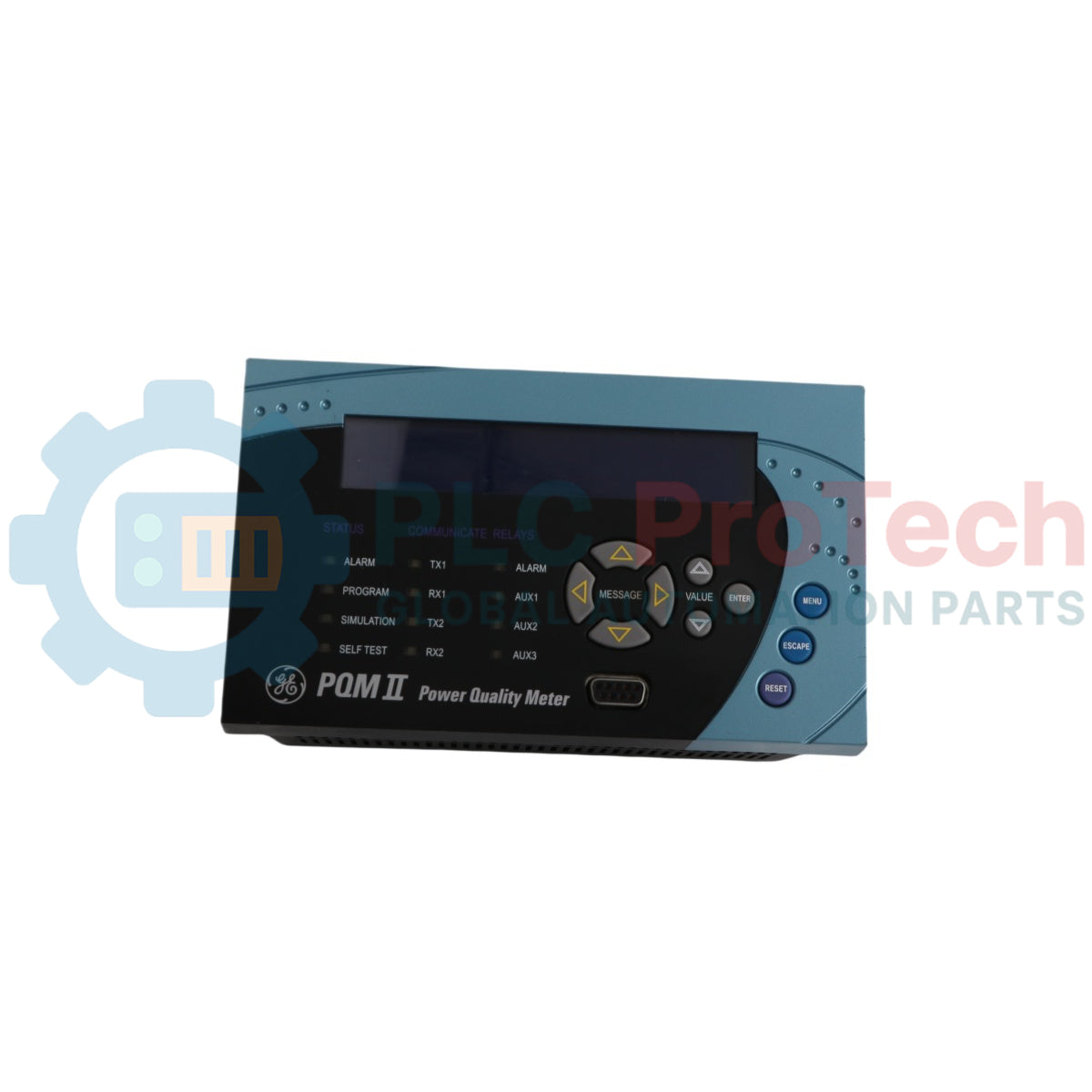

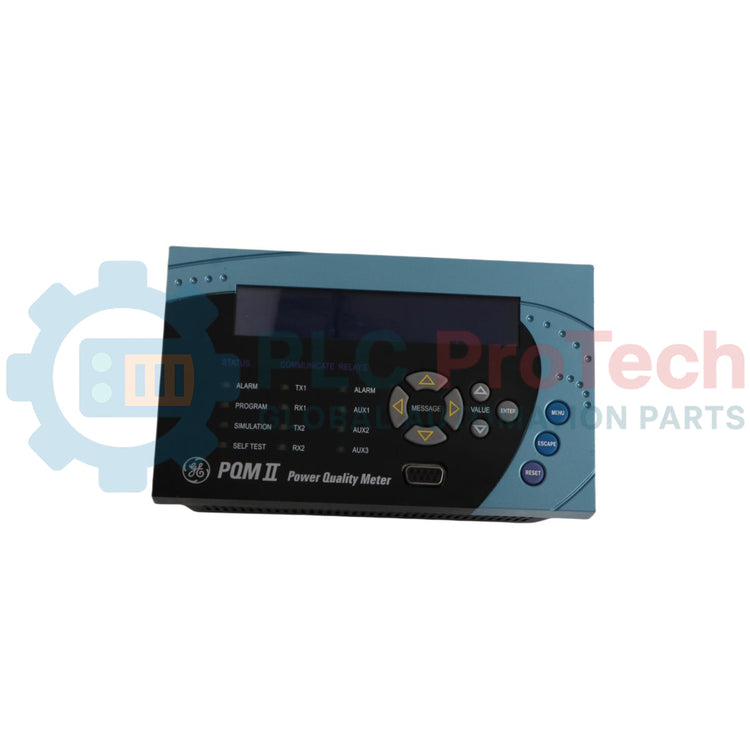

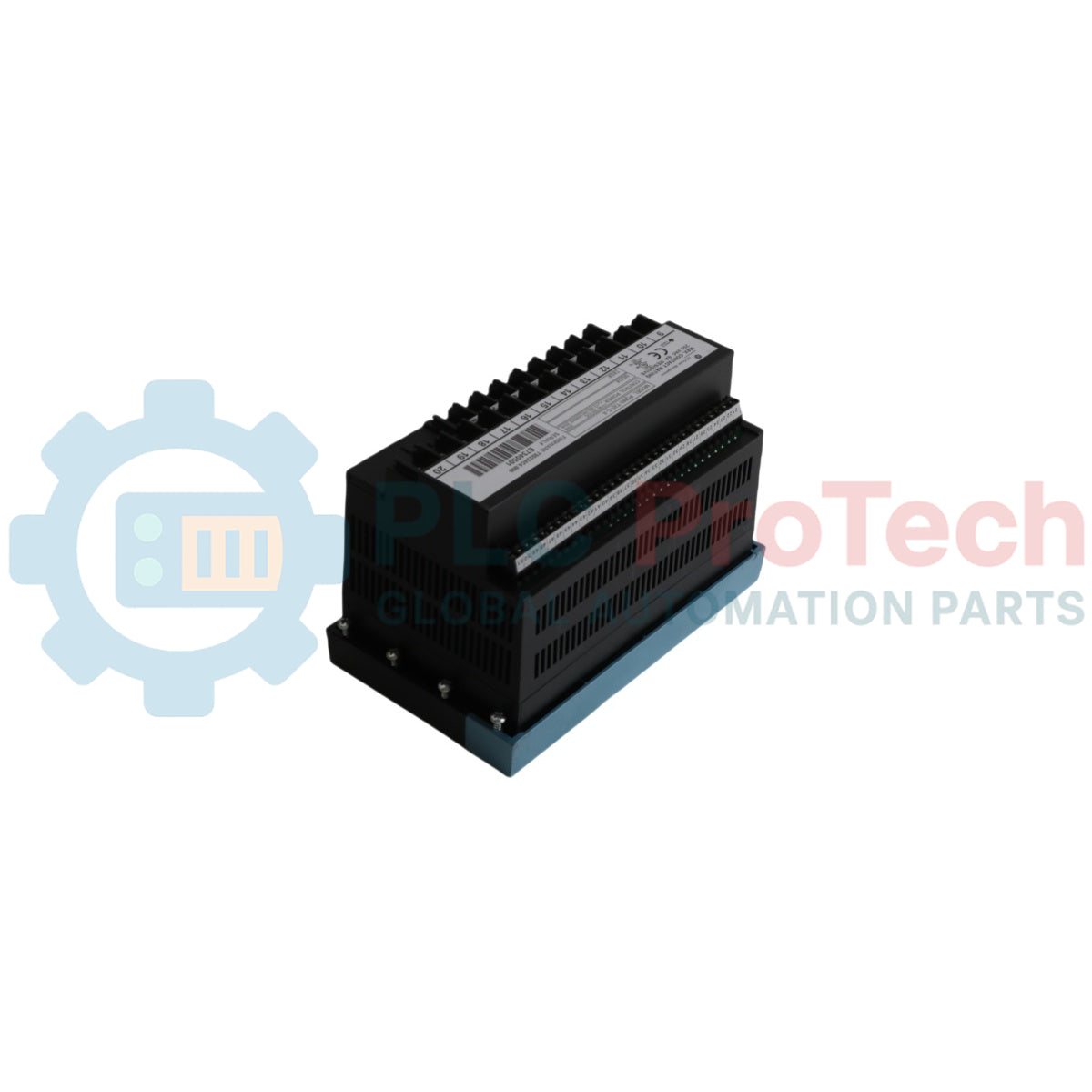

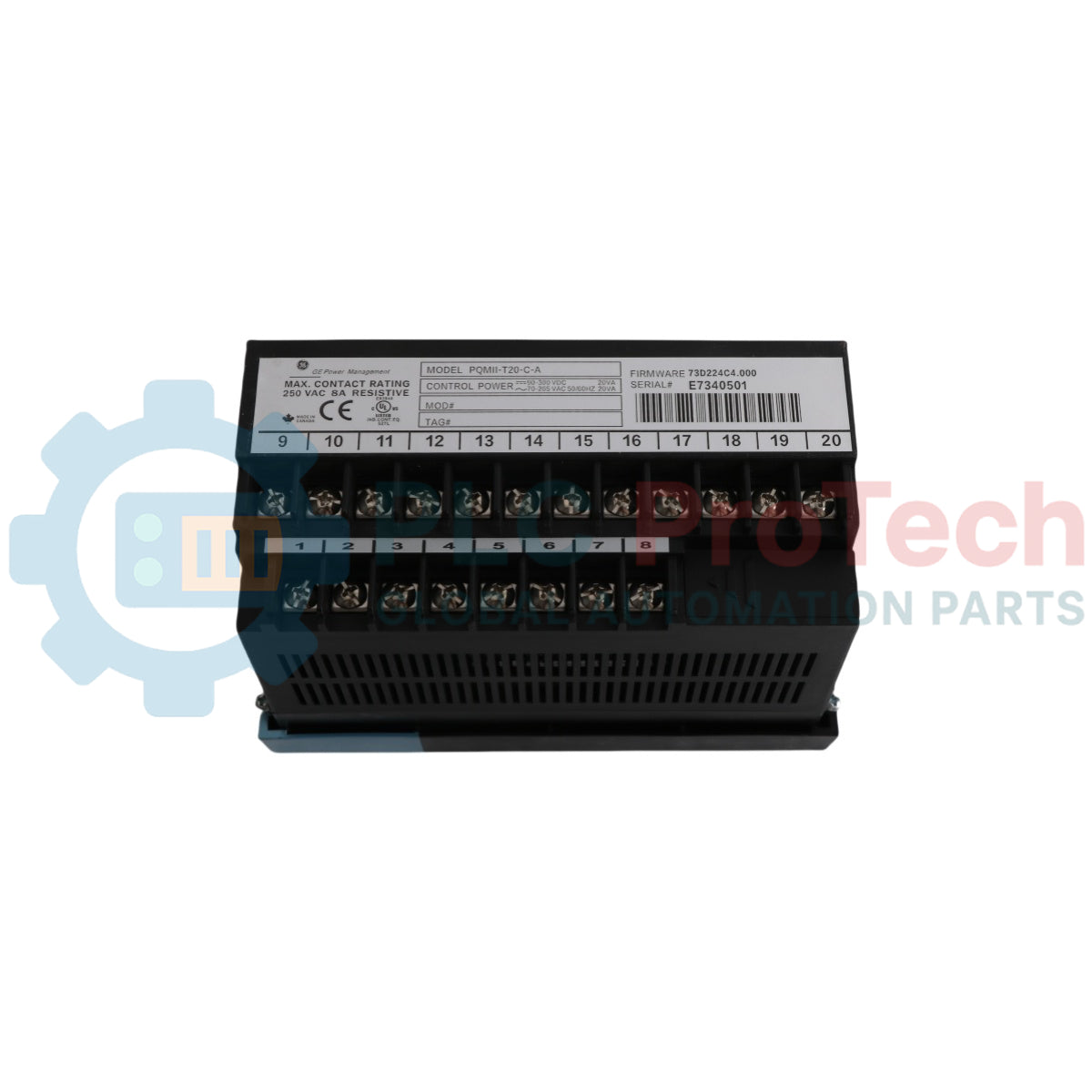

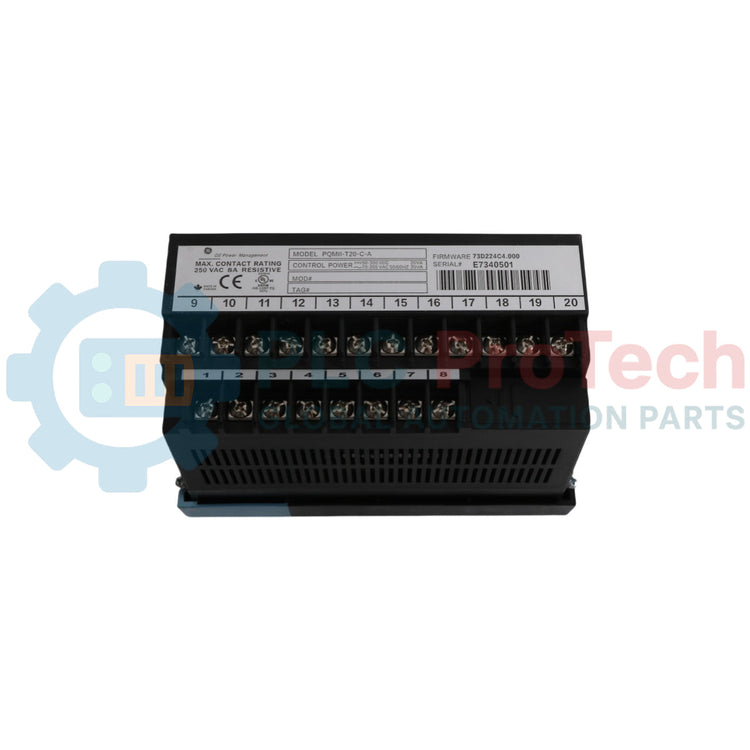

Il GE Multilin PQMII-T20-C-A è un dispositivo industriale per il monitoraggio della qualità dell'energia, progettato per eseguire misurazioni continue, analisi dei parametri elettrici e funzioni di controllo nelle sottostazioni elettriche e nelle reti di alimentazione degli impianti. Questa configurazione completa integra un modulo di misurazione di base con un pannello display alfanumerico locale per registrare tutti i principali vettori di corrente, tensione e potenza. Dotato dell'opzione trasduttore T20, il modulo offre quattro uscite analogiche isolate e un ingresso analogico da 4-20 mA, oltre a un collegamento di comunicazione RS485 secondario. La configurazione di controllo C amplia l'utilità del sistema aggiungendo tre relè di uscita programmabili e quattro ingressi per interruttori hardware, mentre la suite di analisi della potenza A implementa la valutazione delle armoniche, l'acquisizione delle forme d'onda e il monitoraggio dedicato dei disturbi di tensione direttamente nei registri della memoria locale.

Caratteristiche

• Misurazione completa dell'energia: monitora le forme d'onda trifase di tensione e corrente insieme ai vettori di potenza attiva, reattiva e apparente e del fattore di potenza.
• Interfaccia per trasduttori isolata: integra 4 uscite analogiche isolate (0-20 mA o 4-20 mA) assegnabili a qualsiasi parametro misurato e 1 canale di ingresso analogico specializzato da 4-20 mA.
• Controllo dei relè programmabili: dispone di 4 relè di uscita programmabili e 4 ingressi discreti per contatti di commutazione, per coordinare gli interblocchi locali o l'instradamento degli allarmi.
• Diagnostica della qualità dell'energia: offre una profilazione armonica avanzata, l'acquisizione in memoria di tracce attivate da eventi, un registratore interno degli eventi e funzioni di registrazione dei dati.
• Rete dati ridondante: dotato di 2 interfacce di comunicazione seriale RS485 indipendenti e 1 porta RS232 dedicata con accesso frontale.

Applicazioni

• Monitoraggio delle sottostazioni elettriche per utenze e strutture commerciali.
• Monitoraggio del carico dei centri di controllo motori e dei quadri di distribuzione.
• Profilazione della distorsione armonica e supervisione della correzione del fattore di potenza.
• Acquisizione diagnostica dell'alimentatore e registrazione dei disturbi di tensione.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l’installazione

Apertura e montaggio a pannello

Predisporre un’apertura rettangolare verticale standard nel pannello, conforme alle dimensioni dell’alloggiamento definite nel layout di installazione. Inserire il misuratore dal lato anteriore del telaio del quadro e serrare uniformemente i bulloni dei morsetti integrati, accessibili dal retro, per sigillare la guarnizione della cornice anteriore contro l’ingresso di polvere o umidità.

Collegamenti dei trasformatori di misura

Instradare tutti i cavi secondari dei trasformatori di tensione (VT) e dei trasformatori di corrente (CT) attraverso interruttori esterni locali di cortocircuito o isolamento. Assicurarsi che nessun circuito secondario attivo del trasformatore di corrente venga lasciato aperto mentre è presente un carico attivo sulla rete primaria.

Messa a terra dei terminali

Collegare un cavo di messa a terra di sicurezza dedicato e a bassa impedenza, dal prigioniero di messa a terra posteriore dello chassis direttamente alla barra collettrice in rame del pannello principale della stazione. Pulire tutte le superfici di contatto da rivestimenti protettivi o ossidazione prima di fissare il capocorda di terra.

Terminazione del collegamento seriale

Quando si implementano collegamenti RS485 lunghi, installare una resistenza di terminazione da 120 ohm in parallelo alle linee del segnale differenziale presso il punto terminale finale del segmento di rete, per sopprimere la riflessione del segnale e prevenire la corruzione della telemetria.
