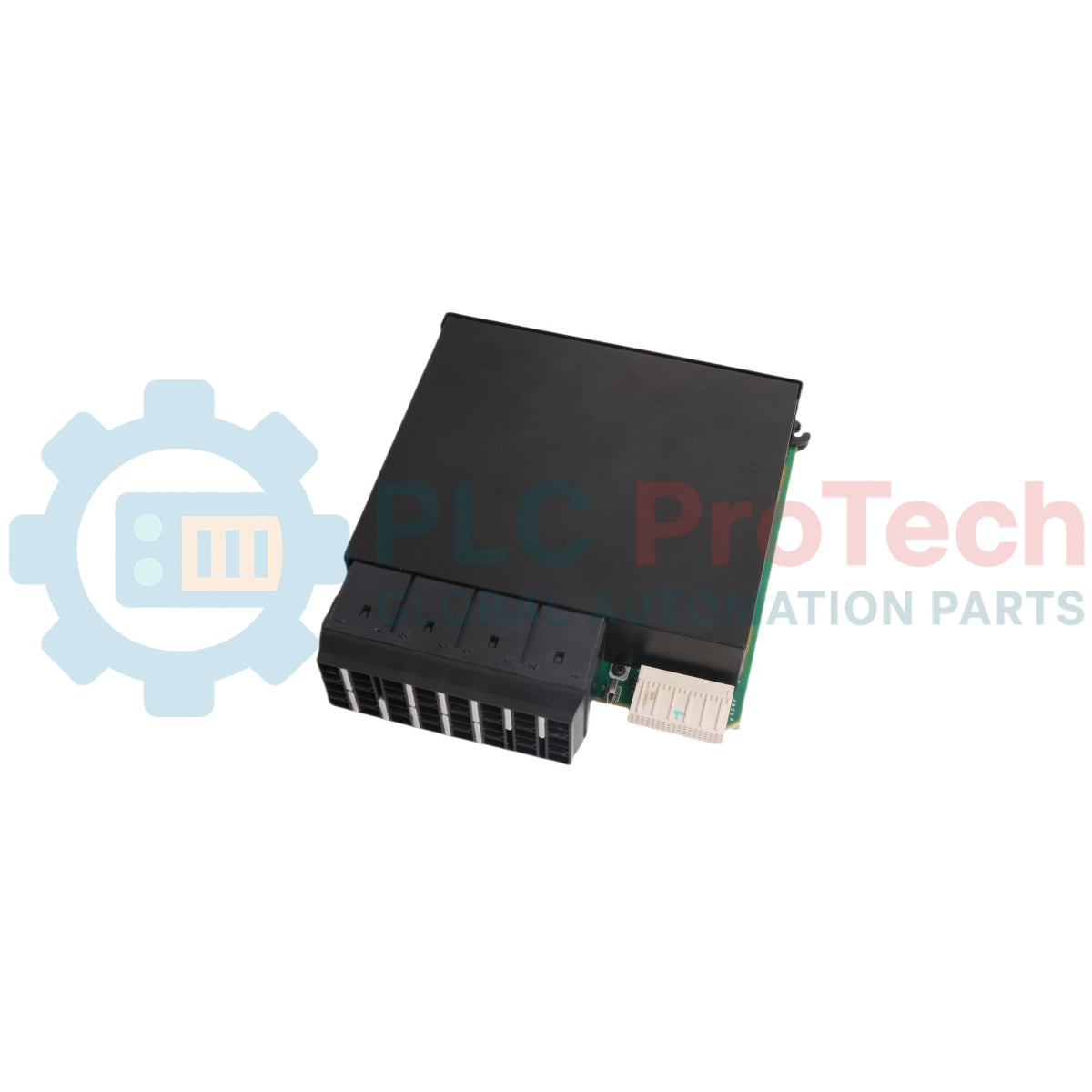

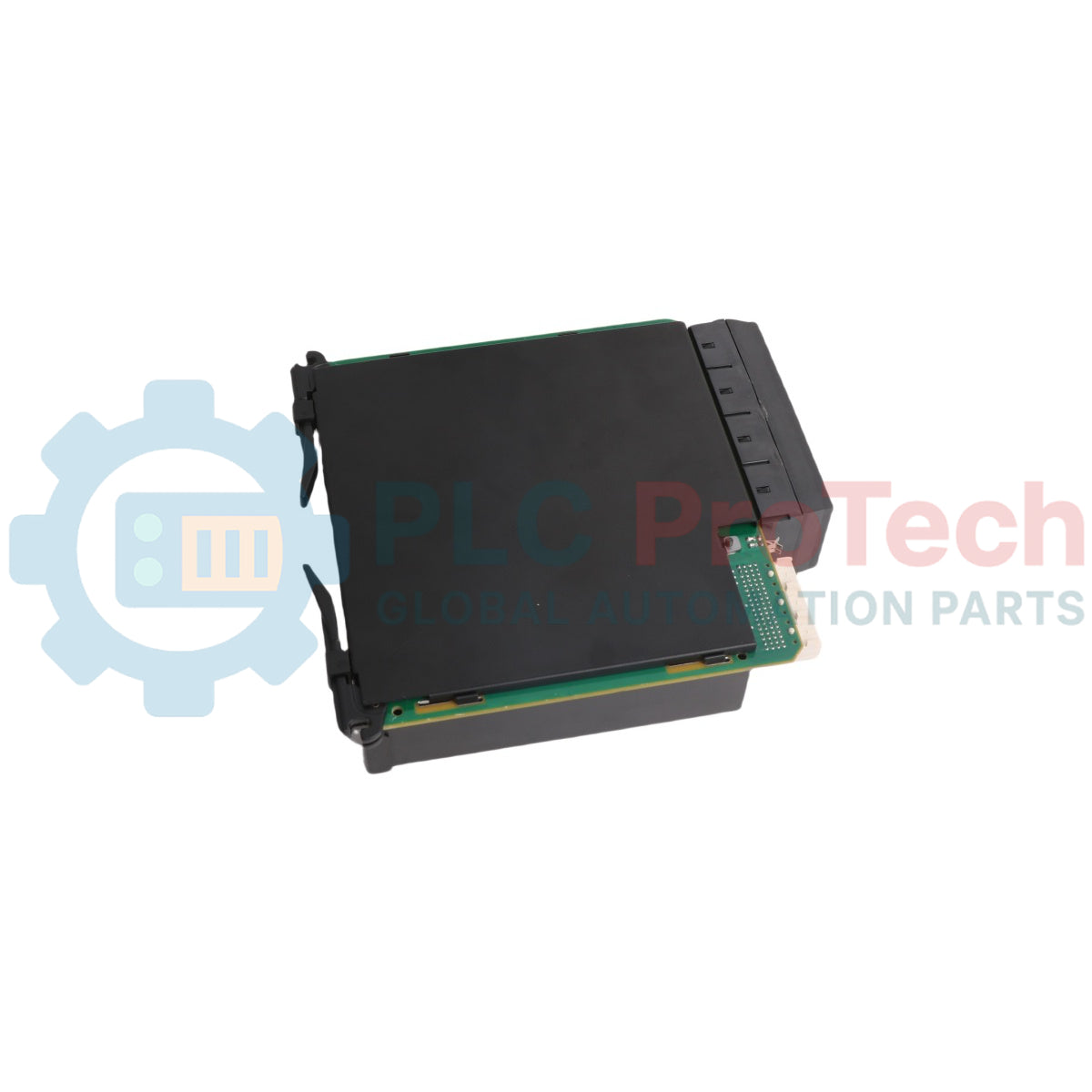

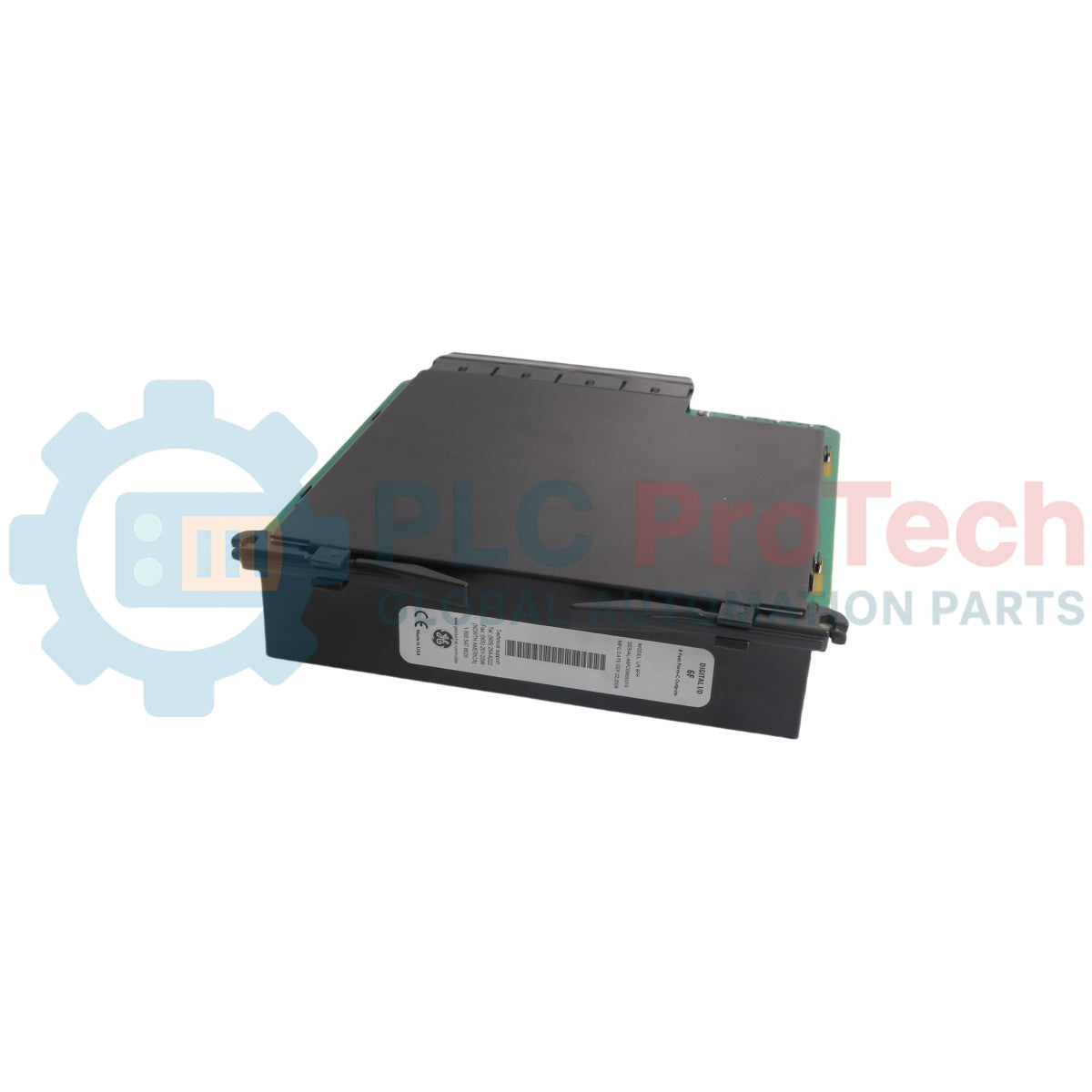

GE Multilin UR-6FH / UR6FH modulo I/O digitale della serie UR

Descrizione

Il GE Multilin UR-6FH è un componente di interfaccia discreta ad alta velocità progettato per la serie Universal Relays, che fornisce otto uscite Fast Form-C per facilitare la comunicazione ad alta velocità e sicura con le apparecchiature dei sistemi elettrici. Questo modulo I/O diretto consente al telaio del relè di protezione di interfacciarsi senza soluzione di continuità con i macchinari delle sottostazioni, permettendo la trasmissione rapida dei segnali di controllo binari necessari per il monitoraggio, la gestione e le routine di protezione localizzate.

La funzione principale dell'UR-6FH è tradurre i comandi di protezione interni in modifiche fisiche dello stato dei contatti con un ritardo sistemico minimo. A differenza dei contatti Form-C standard, che presentano un tempo di intervento inferiore a 8 ms, i relè di uscita meccanici specializzati del UR-6FH sono progettati per ottimizzare la velocità di commutazione, riducendo il tempo operativo totale a meno di 0,6 ms. Ogni percorso Fast Form-C offre una configurazione Single Pole-Double Throw (SPDT), con un terminale comune (C), un terminale normalmente aperto (NO) e un terminale normalmente chiuso (NC). Questa capacità di commutazione consente ai tecnici di configurare circuiti flessibili di interblocco a doppio percorso o circuiti di comando attraverso circuiti di automazione secondari. Tutti gli stati delle uscite e i relativi schemi logici vengono mappati elettronicamente utilizzando l'applicazione di configurazione nativa EnerVista.

Caratteristiche

• Otto uscite relè Fast Form-C: Dotato di 8 contatti di commutazione Single Pole-Double Throw (SPDT) specializzati ad alta velocità.
• Latenza operativa estremamente ridotta: Riduce il tempo di intervento dei contatti dai valori standard a meno di 0,6 ms, per una trasmissione immediata dei segnali di sgancio e interblocco.
• Architettura flessibile dei contatti: Ogni punto fornisce un nodo di commutazione completo contenente terminali Comune, Normalmente aperto e Normalmente chiuso isolati.
• Configurazione software EnerVista: Supportato integralmente dalla piattaforma software EnerVista per implementare assegnazioni di instradamento dei contatti, registrazione degli eventi e profilazione dello stato.

Applicazioni

• Schemi di sgancio degli interruttori ad alta velocità: Installato nei sistemi di relè di protezione per inviare segnali di sgancio immediati e critici in termini di tempo agli interruttori di stazione.
• Interblocco dinamico dell'automazione: Implementa una segnalazione rapida di commutazione tra le zone della sottostazione per proteggere le reti di interblocco prima che si sviluppino condizioni pericolose.
• Coordinamento del controllo della sottostazione: Trasmette parametri di controllo e stato binari ad alta velocità alle reti di supervisione o alle apparecchiature fisiche adiacenti.

Specifiche tecniche

Linee guida per l'installazione

• Rimozione dell'alimentazione di controllo: Assicurarsi che tutti gli alimentatori operativi e i percorsi di tensione secondari che alimentano il telaio del relè di protezione siano isolati e completamente diseccitati prima di maneggiare la scheda hardware.
• Riduzione al minimo delle scariche elettrostatiche: Prima di toccare o far scorrere il modulo hardware, i tecnici devono utilizzare un braccialetto antistatico (ESD) approvato, collegato a un punto di messa a terra verificato.
• Assegnazione del codice d'ordine: Esaminare la matrice del codice d'ordine originale del prodotto del relè di destinazione; gli slot specifici indicati con "XX" identificano campi di layout vuoti e non popolati nei quali è possibile integrare questa scheda come aggiornamento delle prestazioni a livello di campo.
• Procedura di inserimento del modulo: Far scorrere la scheda parallelamente lungo le guide orizzontali dell'involucro del telaio finché i pin del bordo posteriore non siano completamente inseriti nella presa del backplane interno. Fissare saldamente la ferramenta di montaggio del pannello frontale.
