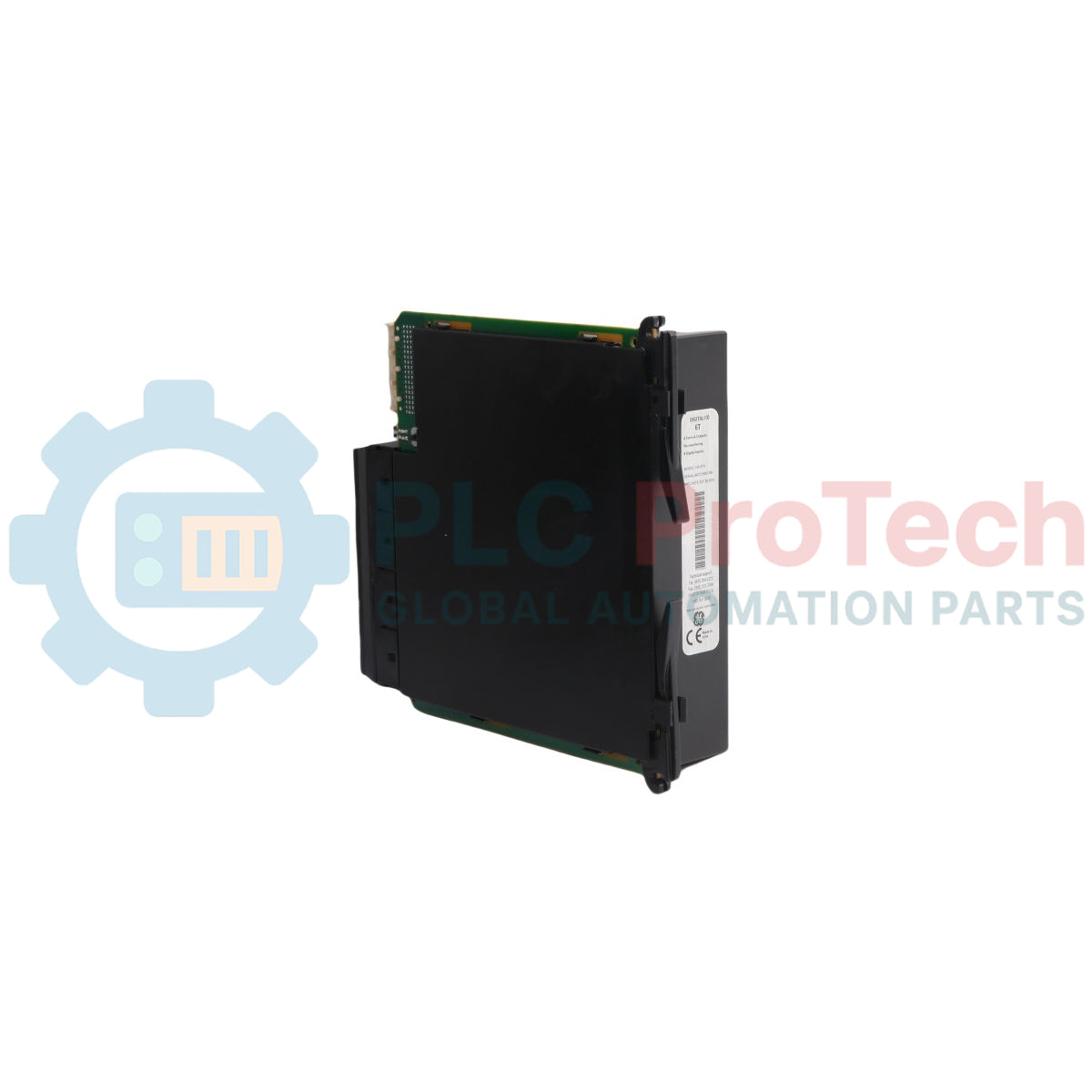

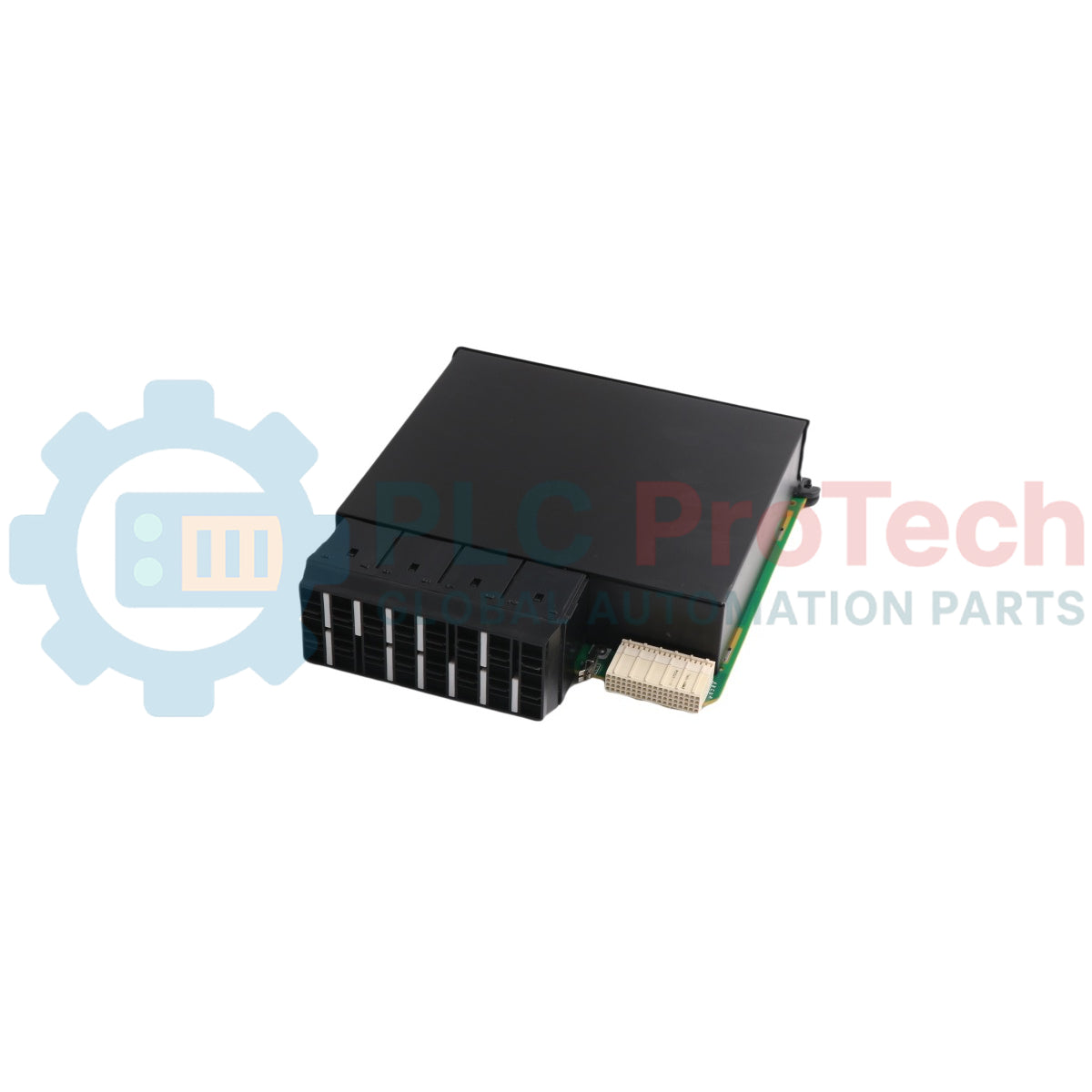

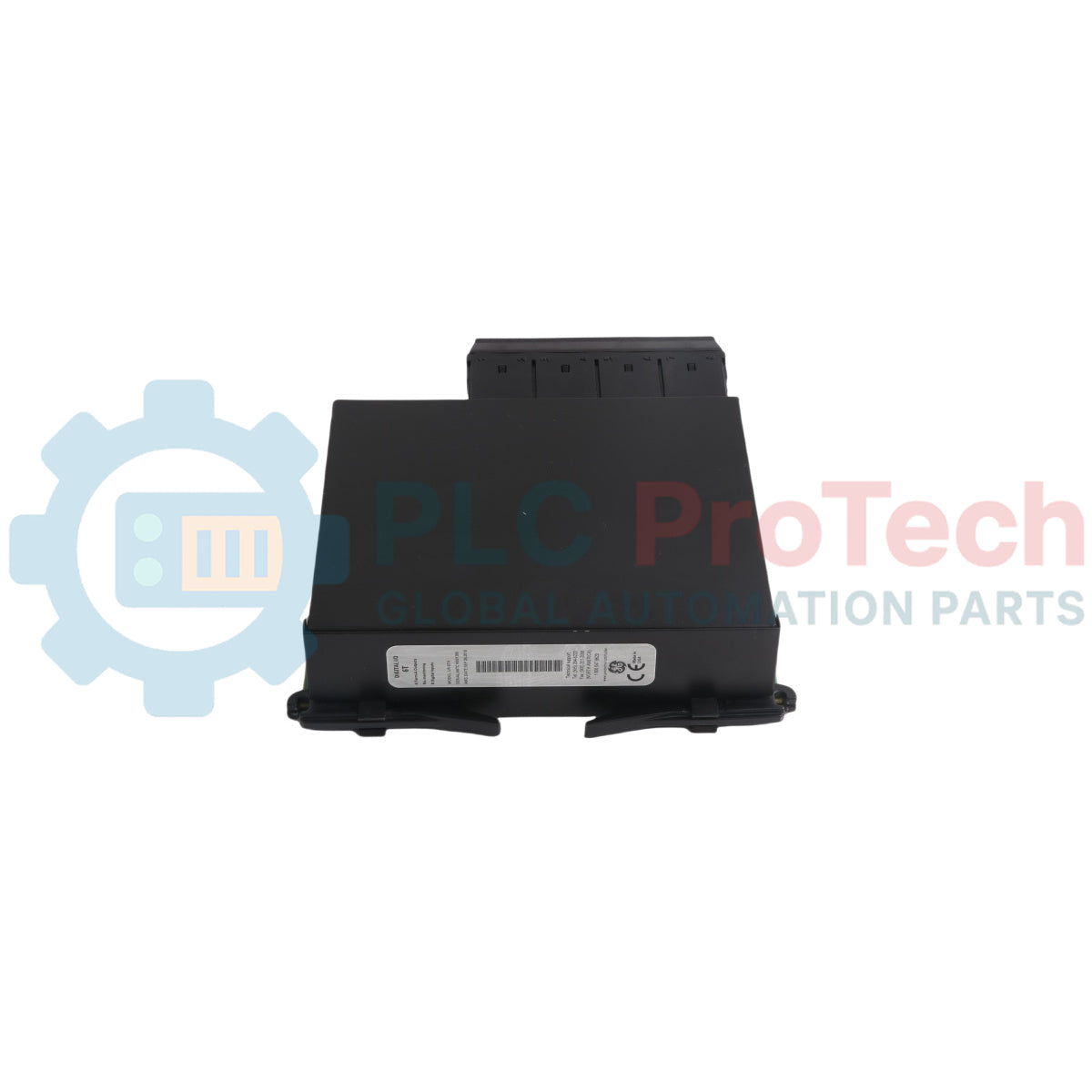

GE Multilin UR-6TH Serie di relè universali Modulo I/O digitale

Descrizione

Il modulo UR-6TH (UR6TH) funziona come un modulo di ingressi/uscite digitali ad alta densità, progettato per la serie di piattaforme GE Vernova Multilin Universal Relay (UR). Questo blocco di espansione hardware si integra direttamente nei telai modulari UR standard, come i relè di protezione F60, L90, G60 e B30, per eseguire rapidamente la logica di interblocco e la distribuzione della telemetria nelle sottostazioni elettriche e nei sistemi energetici industriali pesanti. Dispone di una combinazione integrata di 8 ingressi contatto e 4 uscite Form-A, ottimizzata specificamente per pilotare comandi di controllo ad alta velocità.

Le uscite digitali Form-A funzionano senza monitoraggio interno dei contatti e utilizzano un design meccanico avanzato per ottenere una durata di risposta inferiore a 4 ms. Questo profilo di commutazione ultra-rapido rende l'hardware particolarmente adatto all'impiego nei circuiti di intervento dell'interruttore automatico principale, dove sono obbligatori l'interruzione immediata dell'arco e l'esecuzione della sequenza di protezione. Operando nell'architettura firmware nativa del relè host, i percorsi localizzati di ingresso e uscita sono gestiti dinamicamente tramite collegamenti interni al backplane con EnerVista UR Setup Software per automatizzare la mappatura delle sequenze e ridurre al minimo l'ingombro del cablaggio fisico dei pannelli di controllo ausiliari.

Caratteristiche

• Uscite Form-A ad alta velocità: dotato di 4 contatti Form-A non monitorati, con una velocità di risposta ultra-rapida inferiore a 4 ms per applicazioni di intervento diretto degli interruttori.
• Acquisizione ad alta densità dei contatti: dispone di 8 ingressi contatto indipendenti per acquisire variazioni discrete di stato dalle apparecchiature di alimentazione ausiliarie.
• Integrazione della programmazione FlexLogic: mappa completamente tutti gli 8 ingressi e le 4 uscite nell'editor FlexLogic interno per automazioni personalizzate, interventi automatici per sovracorrente e schemi di blocco esterni.
• Layout di riduzione del cablaggio: riduce significativamente le complesse infrastrutture di cablaggio secondario all'interno dei pannelli tradizionali delle sottostazioni mediante la concentrazione digitale localizzata dei punti.
• Compatibilità flessibile con le tensioni: supporta le tensioni CC di controllo industriale standard, da 24 V CC fino a 250 V CC, a seconda della configurazione definitiva del sistema.

Applicazioni

• Circuiti di intervento diretto (Trip) di interruttori automatici ad alta velocità.
• Reti automatizzate di interblocco e segnalazione per apparecchiature di sottostazione.
• Espansioni dei punti di ingresso/uscita digitali per i relè della serie Multilin UR (F60, L90, G60, B30).
• Sistemi industriali distribuiti di gestione dell'alimentazione che richiedono una mappatura logica personalizzata.

Specifiche tecniche

Linee guida per l'installazione

Verifica della compatibilità hardware

Quando si sostituiscono o si aggiornano schede modulari all'interno di un sistema di relè attivo, assicurarsi che il nuovo modulo I/O, conforme alle specifiche, sia completamente compatibile con la generazione della CPU e il tipo di chassis del relè host. Le schede I/O del Universal Relay differiscono notevolmente nella disposizione delle funzioni, ad esempio per la presenza o l'assenza del monitoraggio dei contatti. Confrontare sempre il codice d'ordine alfanumerico completo riportato sulla targhetta principale del relè e verificare lo slot fisico della scheda interessata (in genere gli slot G, H, M, N, P, U o W) prima di inserire l'hardware.

Isolamento dell'alimentazione prima dell'installazione

• Scollegare completamente l'alimentazione ausiliaria principale secondaria CA/CC che alimenta l'unità host del Universal Relay.
• Isolare o bloccare meccanicamente tutti i circuiti esterni di corrente, tensione e sgancio dell'interruttore che terminano sulle morsettiere esterne di campo, per evitare l'azionamento accidentale dell'interruttore di campo durante la procedura di sostituzione.
• Indossare correttamente un braccialetto antistatico (ESD) e collegarlo a una messa a terra fisica verificata per proteggere i microprocessori interni dal degrado causato dall'elettricità statica.

Estrazione del modulo guasto

1. Collegare un PC al relè ed eseguire un backup completo dei parametri tramite il software EnerVista UR, salvando la configurazione corrente come file .urs.
2. Allentare i dispositivi di fissaggio della mascherina frontale situati agli angoli esterni superiore e inferiore del telaio dello slot I/O interessato, utilizzando un cacciavite appropriato.
3. Afferrare saldamente le maniglie nere integrate per l'estrazione e tirare il modulo verso l'esterno lungo un percorso rettilineo e uniforme, disinnestando la scheda dal gruppo del bus del backplane posteriore.

Inserimento del nuovo modulo UR-6TH

1. Posizionare i bordi laterali verticali della nuova scheda a circuiti UR-6TH all'interno delle guide in plastica sagomate dello slot vuoto del telaio.
2. Far scorrere agevolmente il modulo nella cavità dello slot vuoto finché il pannello frontale esterno non risulti a filo con i moduli strutturali adiacenti.
3. Applicare una pressione orizzontale decisa e centrata sui bordi del pannello frontale per assicurarsi che il connettore posteriore multipolare sia completamente inserito nella presa del backplane.
4. Serrare entrambe le viti di fissaggio superiori e inferiori del pannello per garantire la stabilità meccanica e completare il collegamento obbligatorio di messa a terra del telaio.

Messa in servizio post-installazione

1. Ripristinare l'alimentazione ausiliaria del sistema al modulo di alimentazione principale del telaio del relè.
2. Monitorare la routine di autotest automatizzato tramite lo schermo a cristalli liquidi del pannello frontale; verificare che non si attivino avvisi HARDWARE MISMATCH o indicatori di guasto critico dello slot.
3. Collegarsi tramite la suite software EnerVista, accedere a Status -> Hardware Configuration e verificare che il sistema enumeri correttamente il nuovo blocco hardware UR-6TH prima di ripristinare il funzionamento degli anelli di sgancio I/O esterni.

Domande frequenti

Qual è il tipo specifico di contatti di commutazione presenti sui canali di uscita?

Il modulo contiene 4 uscite Form-A con contatti unipolari a una via normalmente aperti (SPST-NO). Queste uscite sono progettate senza componenti interni per il monitoraggio di corrente o tensione, così da massimizzare la velocità di commutazione e ridurre al minimo i ritardi di risposta, inferiori a 4 ms, risultando eccellenti per il comando diretto dello sgancio degli interruttori.

È possibile installare questo modulo in qualsiasi slot del telaio del relè universale?

No, questo modulo deve essere installato esclusivamente negli appositi spazi per slot I/O digitali standard. Questi corrispondono agli slot G, H, M, N, P, U o W all'interno dell'architettura standard del telaio del relè universale, a seconda di come è assegnato il codice di configurazione primaria specifico.

Cosa accade se la generazione hardware del modulo non corrisponde al telaio del relè host?

 Se si verifica un conflitto di generazione hardware tra la scheda appena inserita e la CPU legacy o il firmware del backplane, il pannello frontale del relè universale attiverà un indicatore di guasto critico e genererà lo stato HARDWARE MISMATCH, impedendo l'esecuzione del software operativo finché i moduli non saranno resi compatibili.
