General Electric

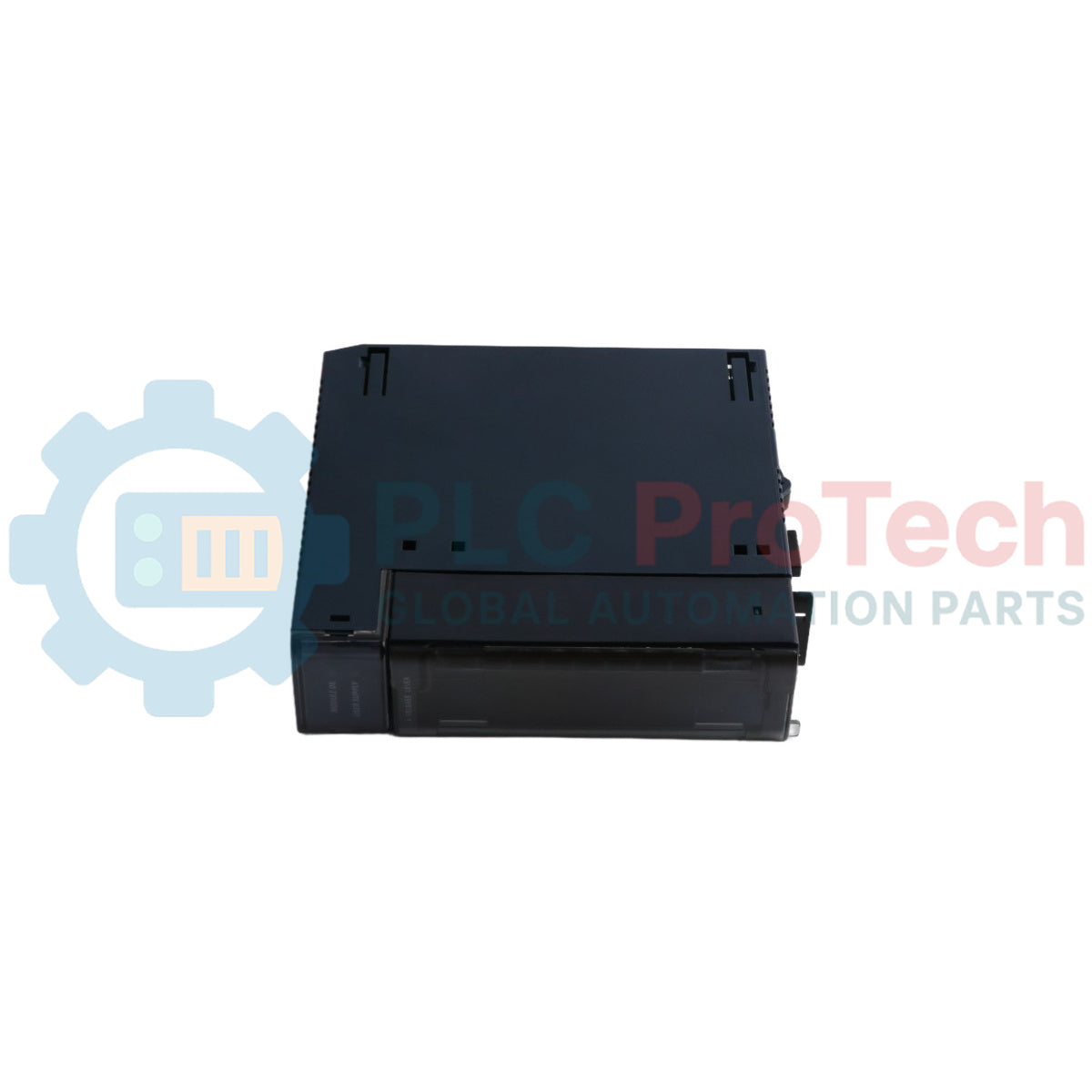

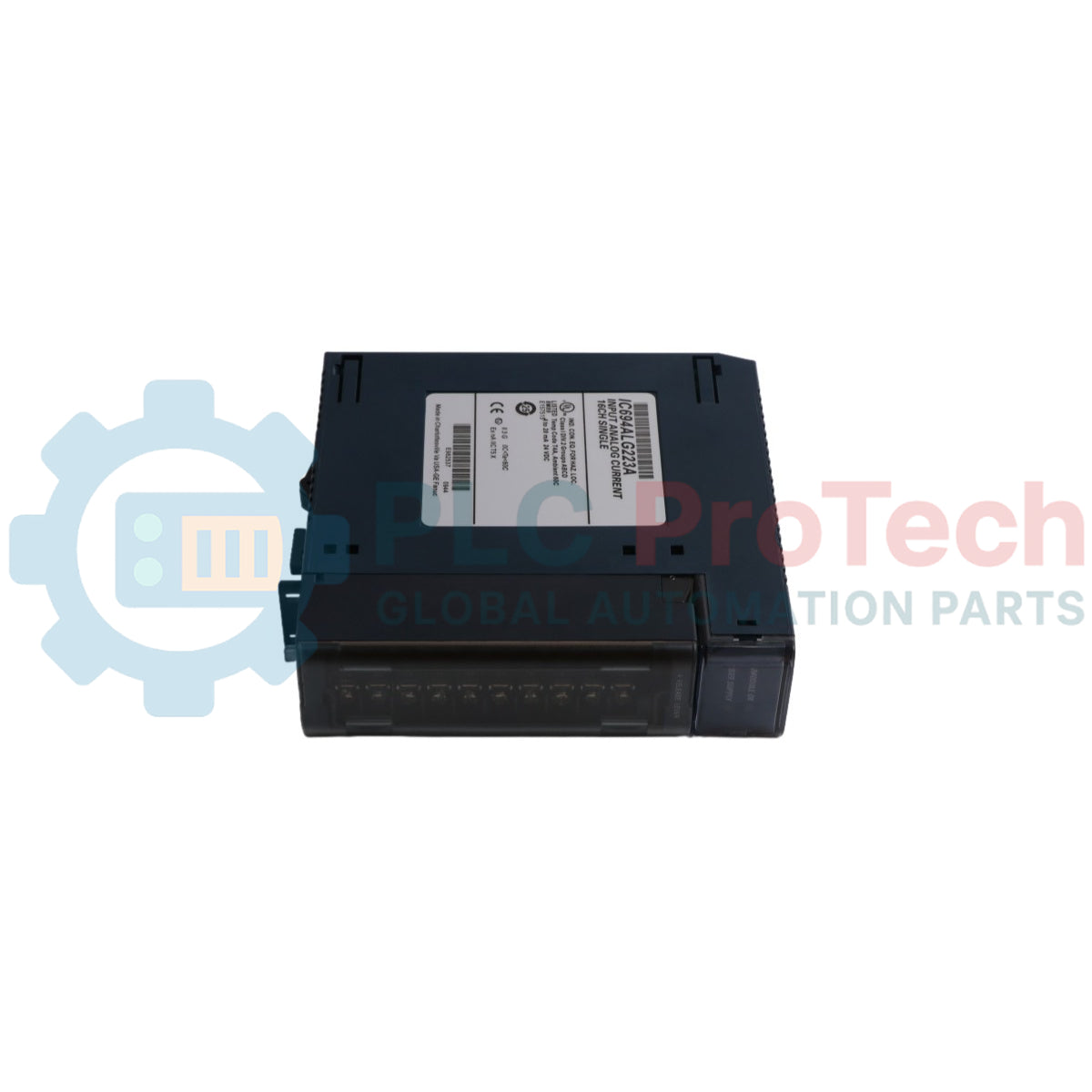

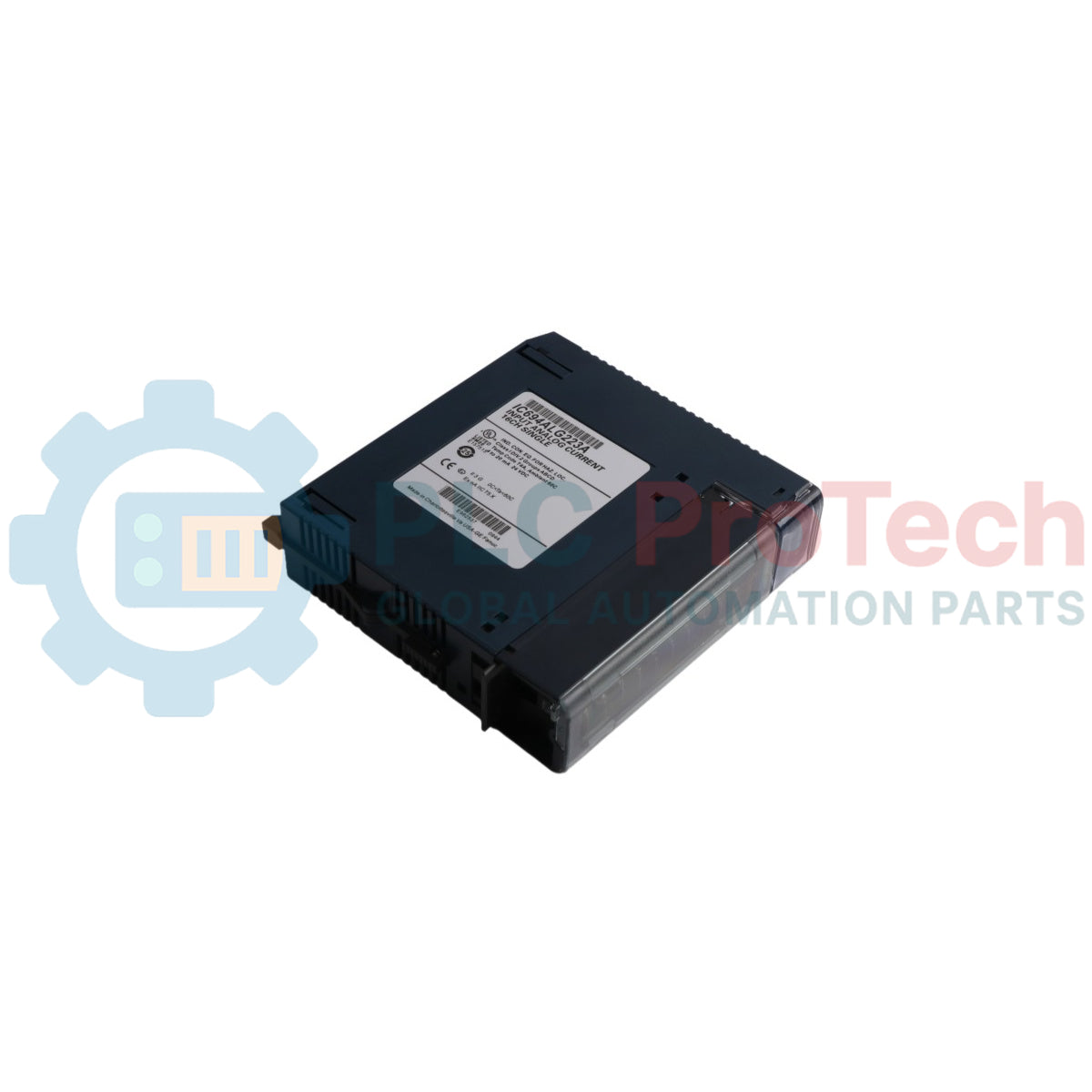

Modulo di ingresso General Electric IC694ALG223

SKU IC694ALG223

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: IC694ALG223

  • Country of origin:United States

  • Product Type: Moduli di ingresso analogici

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 360g

  • Dimensions: 3,5 cm x 13 cm x 13,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

Il IC694ALG223 (IC694ALG223) è un modulo ad alta densità, modulo di ingresso analogico ad alta densità e ad alta disponibilità, a 16 canali, progettato da GE Fanuc per PACSystems RX3i architettura del controller. Progettato per convertire i loop dei trasmettitori sul campo in segnali ad alta risoluzione, conteggi digitali deterministici, questo modulo ad alte prestazioni fornisce fino a 16 canali di ingresso a terminazione singola configurabili su più intervalli di corrente. Infrastrutture di processo critiche, come gli impianti municipali di trattamento delle acque, linee per la produzione della carta, e hub automatizzati per la distribuzione di prodotti chimici, si affidano al IC694ALG223 (IC694ALG223) per monitorare variabili di processo chiave come la pressione, flusso, e segnali di livello. Supportando uno speciale intervallo operativo 4-20 mA Enhanced, il modulo fornisce una scalatura digitale sotto lo zero fino a 0 mA. Questa funzionalità consente alla CPU RX3i di rilevare istantaneamente i guasti dei circuiti con filo interrotto, isolando le cadute della strumentazione prima che interrompano gli interblocchi del sistema, riducendo così al minimo i costosi tempi di inattività dell'impianto.

Configurazione avanzata di sottosistemi e segnali

La disposizione hardware interna, telemetria diagnostica, e percorsi di elaborazione dati del IC694ALG223 la scheda di interfaccia per loop di corrente garantisce prestazioni costanti.

  • Scale ingegneristiche per canale: Include una configurazione autonoma in esecuzione per 4-20 mA (da 0 a 32000 conteggi), da 0 a 20 mA (da 0 a 32000 conteggi), e intervalli da 4 a 20 mA Enhanced (da -8000 a +32000 conteggi), regolabile per il terminale di ciascun canale.

  • Identificazione proattiva dei fili interrotti: La selezione Enhanced della corrente utilizza un offset digitale negativo, in cui una caduta completa a 0 mA corrisponde a un valore di conteggio digitale di -8000. Ciò consente alla logica applicativa di distinguere tra una variabile di processo standard a bassa scala e la rottura fisica di un cavo.

  • Allocazione dinamica dei riferimenti del backplane: Massimizza l'efficienza del rack regolando i requisiti di memoria in base ai canali attivi, consumando tra 1 e 16 slot del registro %AI per gli ingressi di segnale e da 8 a 40 allocazioni di bit %I per trasmettere gli stati di allarme alto/basso alla CPU RX3i.

  • Indicatori completi dello stato diagnostico: Dotato di due LED verdi sul frontalino. Il LED superiore "MODULE OK" lampeggia secondo chiari schemi diagnostici durante l'autotest di avvio, mentre il LED inferiore "User Supply OK" monitora l'integrità della sorgente di alimentazione esterna a 24 VCC per garantire il corretto funzionamento dell'elettronica del lato analogico.

Specifiche delle prestazioni e dati tecnici

Metrica tecnica Standard di specifica per l'automazione industriale
Designazione del modello IC694ALG223
Produttore del marchio GE Fanuc / Emerson Automation Solutions
Linea del sistema di controllo Piattaforma di controllo avanzata PACSystems RX3i
Classificazione del modulo Scheda di ingresso analogico di corrente a 16 canali, single-ended
Intervalli di segnale selezionabili Da 0 a 20 mA, da 4 a 20 mA, da 4 a 20 mA Enhanced
Precisione di conversione analogico-digitale Scala della risoluzione analogica completa a 12 bit
Incrementi di calibrazione di fabbrica 4 uA per conteggio (4-20 mA) / 5 uA per conteggio (0-20 mA e Enhanced)
Velocità di aggiornamento dell'hardware del bus 13 millisecondi complessivi su tutte le 16 linee attive
Precisione assoluta di conversione +/- 0,25 percento del fondo scala a una temperatura ambiente di 25 °C
Deriva termica complessiva +/- 0,5 percento del fondo scala sull'intero intervallo specificato
Isolamento galvanico 1500 VCC continui tra il cablaggio di campo e il lato logico
Reiezione del crosstalk ad alta frequenza Oltre 80 dB da CC a 1 kHz
Assorbimento interno 120 mA dal bus del backplane a 5 VCC / 65 mA dall'alimentazione esterna a 24 VCC
Intervallo termico operativo Intervallo di temperatura ambiente della piastra base durante il funzionamento: da 0 a 60 °C

Domande frequenti sull'installazione e la diagnostica dei rack PACSystems

Qual è la causa della sequenza di lampeggi lenti del LED sul pannello frontale superiore prima che si spenga completamente?Questo specifico schema di lampeggio indica che l'IC694ALG223 non ha superato l'autodiagnosi interna all'accensione o ha rilevato un errore critico nell'esecuzione del codice durante il funzionamento. Se il riavvio dell'alimentazione del backplane PACSystems RX3i non ripristina un'indicazione verde fissa "MODULE OK", indica un guasto di un componente hardware interno, e la scheda deve essere sostituita.

In che modo la configurazione IC694ALG223 interagisce con le tabelle di memoria della CPU RX3i?Il modulo trasferisce dinamicamente i dati in base alle impostazioni del software. Ogni canale abilitato consuma una parola di riferimento %AI per trasmettere i conteggi del valore analogico. Inoltre, se sono impostati i limiti di allarme alto/basso, il modulo utilizza fino a 40 riferimenti di bit %I per trasmettere direttamente al rack del controller i limiti di processo in tempo reale e lo stato di integrità dei canali.

È possibile identificare una caduta dell'alimentazione esterna del loop tramite i flag di configurazione del modulo?Sì. Il modulo monitora continuamente l'alimentazione lato utente. Se l'alimentazione esterna da +24 VDC collegata al Terminale 18 scende al di sotto delle soglie operative, il LED inferiore "User Supply OK" si SPEGNE, e il modulo trasmette al processore CPU RX3i un bit di stato dedicato relativo al guasto dell'alimentazione lato utente per attivare gli interblocchi di sicurezza del sistema.


Protocollo di ingegneria di campo e installazione &

  • Messa a terra dello schermo del doppino intrecciato e isolamento dal rumore:Per mantenere una precisione di conversione a 12 bit in ambienti ad alta interferenza elettromagnetica, tutta la strumentazione di campo deve essere cablata utilizzando cavi schermati a doppino intrecciato. Collegare direttamente i conduttori di drenaggio dello schermo ai prigionieri di messa a terra designati sul gruppo morsettiera RX3i. Mantenere lo schermo collegato a terra in un unico punto all'interno dell'enclosure per eliminare i loop di massa che possono compromettere le misure analogiche single-ended.

  • Alimentazione esterna del loop e collegamenti dei terminali:Il circuito di elaborazione analogica richiede una fonte di alimentazione esterna da +24 VDC collegata direttamente al Terminale 18, con il conduttore di ritorno negativo collegato al terminale User Common. Assicurarsi che questa fonte di alimentazione sia altamente stabile, con una soglia massima di ondulazione della tensione inferiore al 10 percento, impedendo che il rumore elettrico esterno provochi fluttuazioni del segnale sui canali di misura attivi.

  • Fissaggio del gruppo terminale rimovibile:Il modulo è dotato di una morsettiera rimovibile che consente il pre-cablaggio e la sostituzione a caldo rapida senza scollegare singoli conduttori di campo. Quando si riposiziona il gruppo terminale sulla parte frontale in plastica della scheda, verificare che i ganci di allineamento combacino perfettamente e serrare la vite centrale di fissaggio a 0.5 N-m (4.4 pollici-libbra) per garantire connessioni solide in presenza di vibrazioni continue a bassa frequenza dei macchinari.
