Scheda terminale per termocoppie EX2100 IS200TBTCH1CBB di General Electric

SKU IS200TBTCH1CBB

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: IS200TBTCH1CBB

  • Country of origin:United States

  • Product Type: Scheda terminale per termocoppie

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 560g

  • Dimensions: 33 cm x 17,7 cm x 2,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

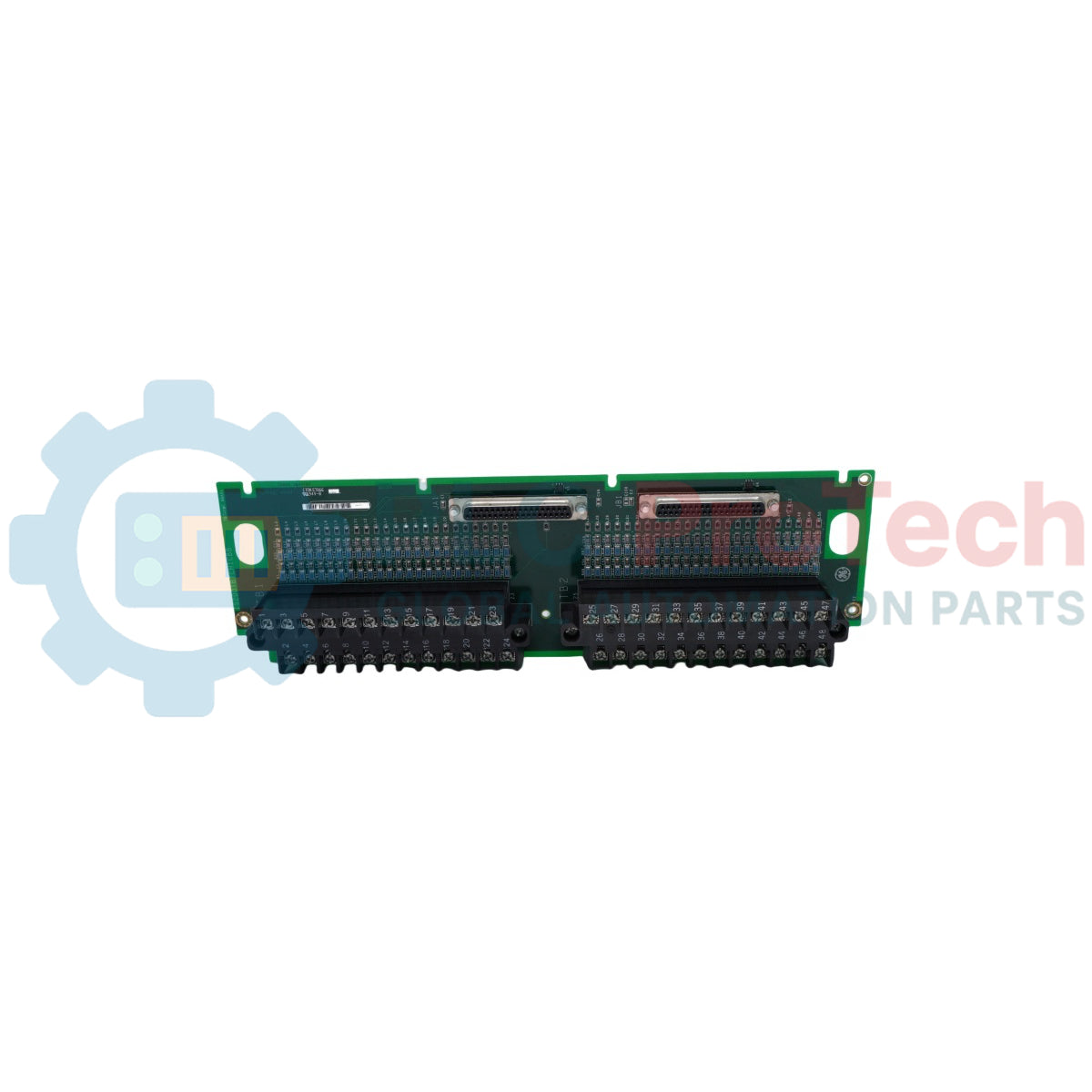

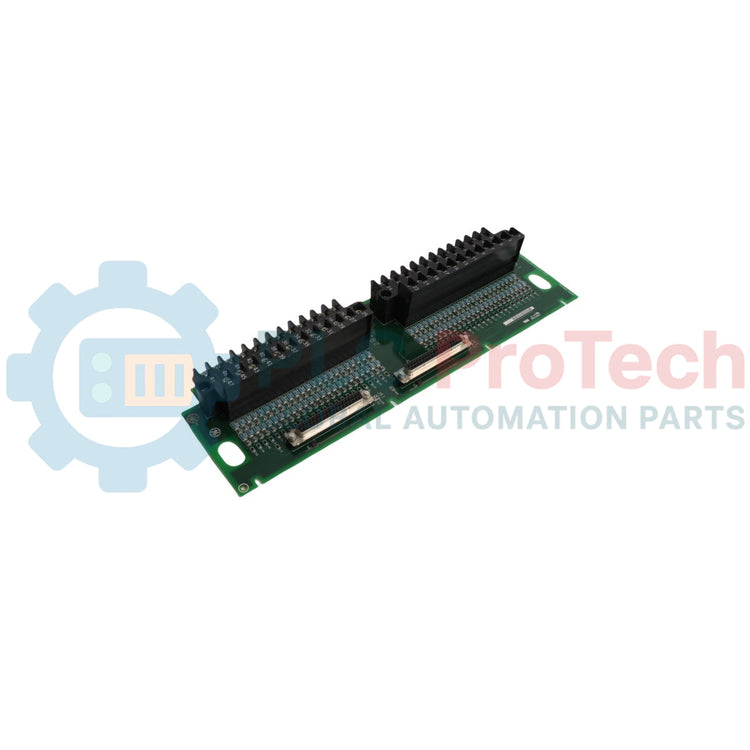

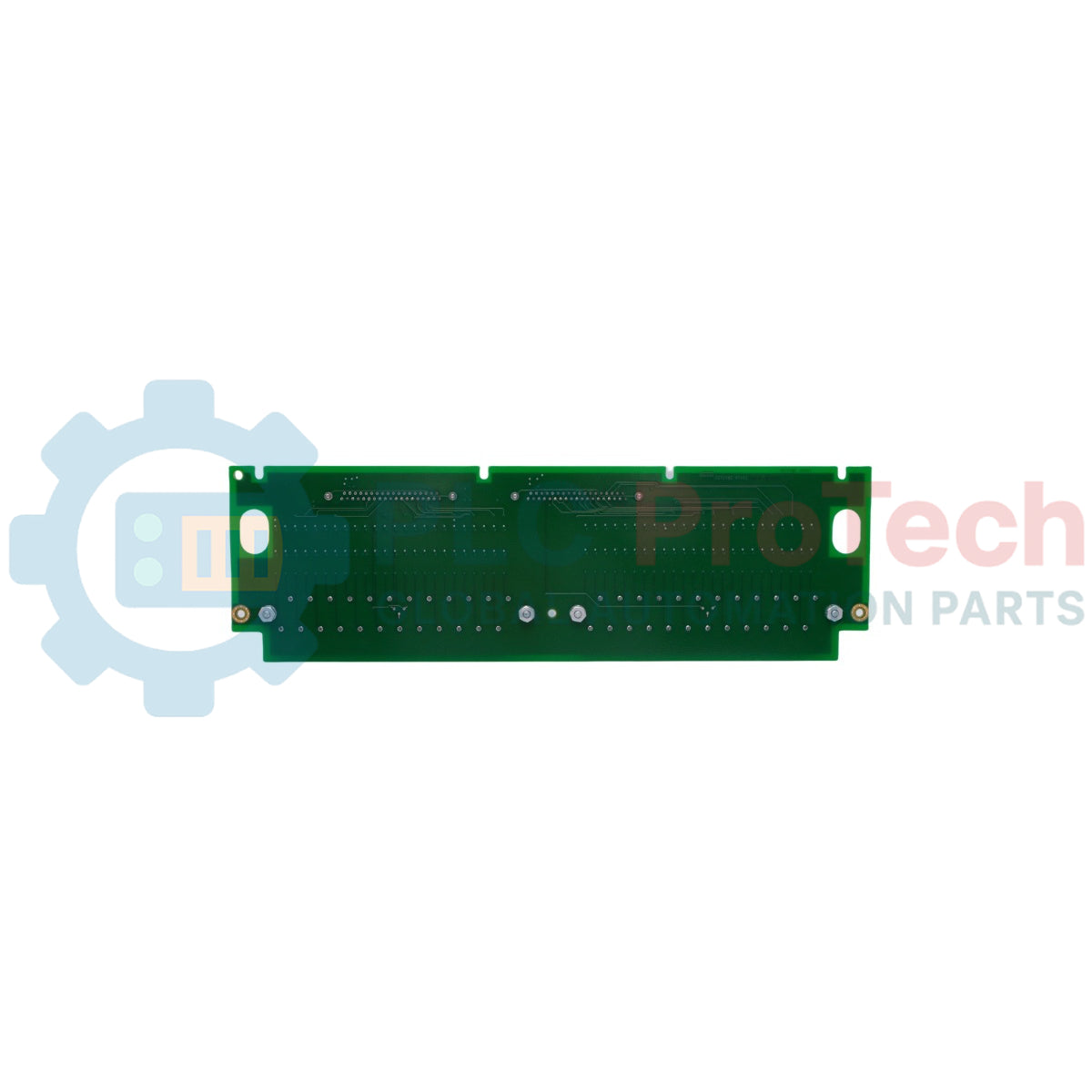

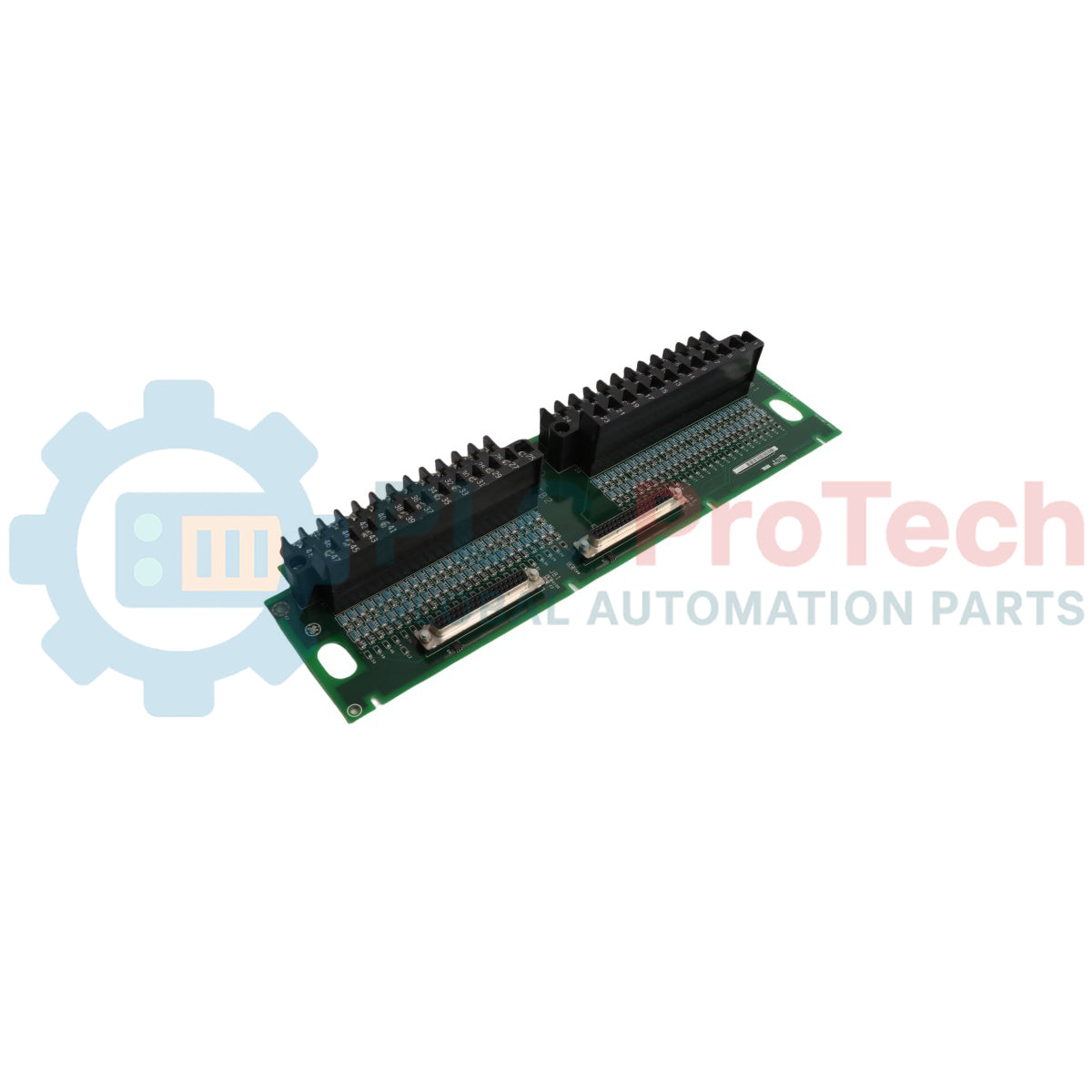

IS200TBTCH1CBB funziona come una scheda terminale specializzata per termocoppie, progettata da GE Industrial Systems per l'integrazione nella serie di sistemi di controllo dell'eccitazione EX2100. Operando come robusto livello di terminazione sul campo, questa scheda accetta e instrada fino a ventiquattro ingressi distinti per termocoppie verso il gruppo della scheda processore per termocoppie VTCC a valle. IS200TBTCH1CBB fornisce la soppressione individuale del rumore ad alta frequenza per ogni canale e parametri localizzati di elaborazione del riferimento della giunzione fredda, essenziali per mantenere precisi circuiti di retroazione della temperatura nei sistemi industriali di generazione elettrica.

La scheda è dotata di morsettiere componibili ad alta resistenza con barriera, che facilitano un'efficiente installazione sul campo e la manutenzione a caldo senza interrompere il cablaggio stabile dell'infrastruttura. Per le architetture ridondanti multicanale, l'hardware è configurato con sei porte per connettori di comunicazione, al fine di stabilire percorsi paralleli di trasmissione del segnale verso il modulo di controllo principale. L'intero gruppo della scheda a circuiti stampati è incapsulato con uno strato resistente di rivestimento conforme, che lo protegge dal deterioramento atmosferico in ambienti difficili con turbine e generatori.

Caratteristiche

  • Instradamento degli ingressi multicanale: instrada 24 segnali indipendenti di ingresso per termocoppie dal campo direttamente alla struttura della scheda di elaborazione VTCC.
  • Compensazione della giunzione fredda: incorpora circuiti localizzati ad alta precisione dedicati al monitoraggio in tempo reale del riferimento della giunzione fredda e alla soppressione del rumore.
  • Morsettiere componibili: presenta due morsettiere ad alta resistenza fissate con viti, ciascuna in grado di accettare fino a due conduttori da campo #12 AWG per punto.
  • Matrice di connettori a sei porte: progettata con sei prese per connettori di comunicazione dedicate e integrate sulla scheda, designate JTA, JTB, JSA, JSB, JRA e JRB.
  • Protezione ambientale mediante rivestimento conforme: sigillata con uno strato professionale di rivestimento conforme per circuiti, che riduce l'impatto di umidità, polvere e contaminazione da particelle.
  • Matrice di stato visivo: dotata di tre LED diagnostici montati sul pannello frontale, che forniscono indicazioni immediate sul normale funzionamento o sui guasti del circuito.

Applicazioni

  • Circuiti automatizzati di monitoraggio termico dei sistemi di controllo dell'eccitazione EX2100
  • Instradamento ad alta densità dei sensori a termocoppia ed elaborazione della giunzione fredda
  • Monitoraggio a tolleranza d'errore della temperatura di generatori, eccitatori e macchinari

Specifiche tecniche

Voce Descrizione / Valore
Produttore GE Industrial Systems
Serie EX2100
Numero di parte IS200TBTCH1CBB
Acronimo funzionale TBTC
Descrizione funzionale Scheda terminale per termocoppie
Ingressi totali per termocoppie 24 canali
Capacità dei conduttori della morsettiera Fino a due cavi #12 AWG
Tensione nominale dei terminali 300 V massimo
Connessioni di interfaccia Porte JTA, JTB, JSA, JSB, JRA, JRB
Rivestimento del PCB Rivestimento conforme
Revisione funzionale 1 C
Revisione funzionale 2 B
Revisione del disegno B

Linee guida per l'installazione

  • Fissaggio delle morsettiere: fissare le due morsettiere componibili alla struttura della scheda a circuiti stampati di base utilizzando le due viti di ritenzione specificate in fabbrica per ciascuna morsettiera, per garantire un contatto continuo e sicuro.
  • Integrità del cablaggio sul campo: spelare e inserire i conduttori delle termocoppie di campo nelle sedi di serraggio dei terminali, assicurandosi che la configurazione complessiva del cablaggio non superi la configurazione massima #12 AWG o la soglia massima di 300 V.
  • Assegnazione delle porte dei connettori: allineare e collegare i cavi piatti di interfaccia nella matrice di prese multipolari da JTA a JRB, per sincronizzare percorsi di tensione dinamici e puliti verso il modulo di elaborazione centrale.
Quantità
