Manufacturer: General Electric
Product No.: IS200TRPGH1B
Country of origin:United States
Product Type: Scheda terminale di sgancio primario
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1420g
Dimensions: 33 cm x 17,8 cm x 5,5 cm
Shipping port: Xiamen
Warranty: 12 months

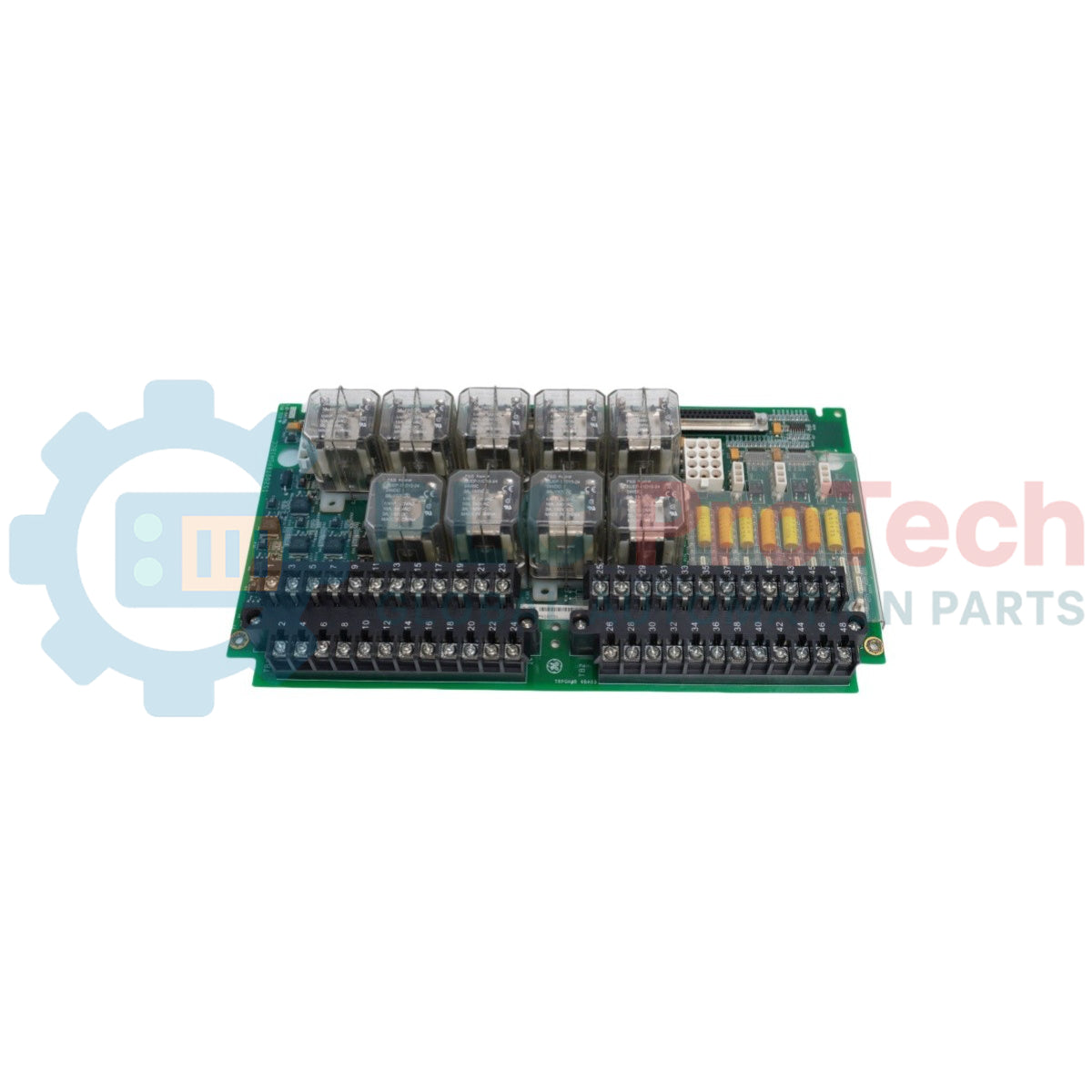

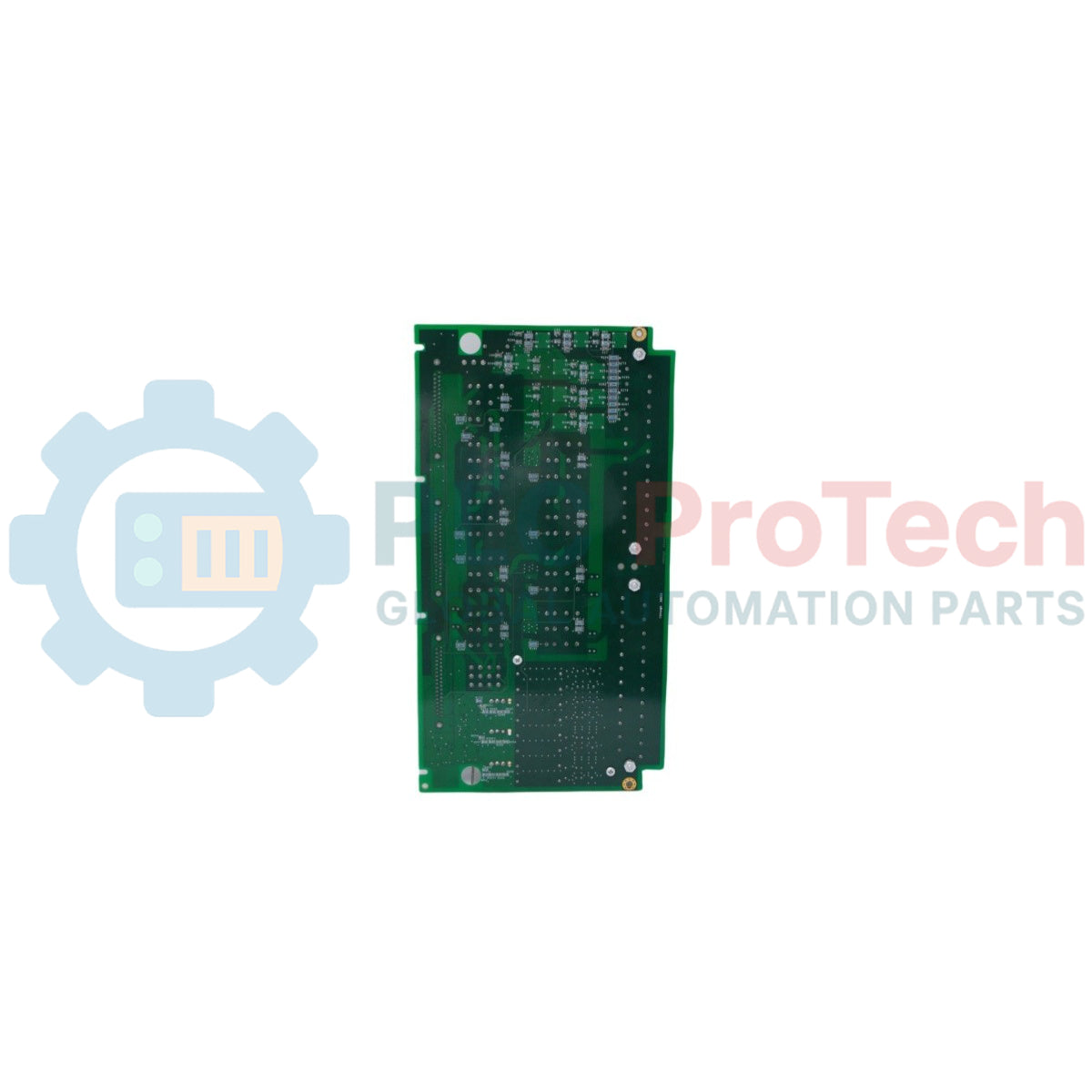

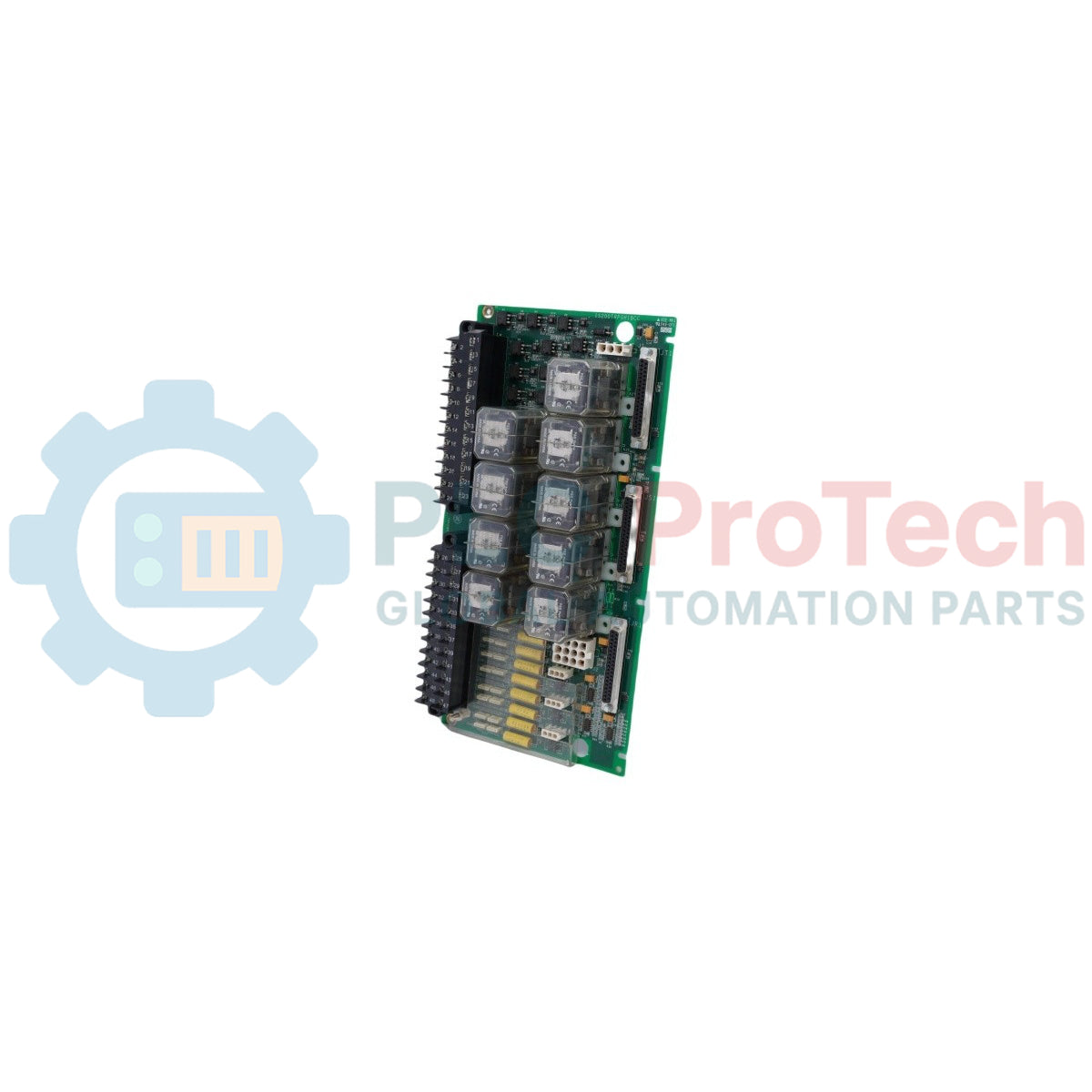

La IS200TRPGH1B è una scheda terminale primaria di intervento ad alta affidabilità, progettata da General Electric per i sistemi di controllo delle turbine a gas Mark VI e Mark VIe. Funge da interfaccia critica tra la logica di controllo della turbina e i dispositivi elettrici di intervento (ETD) o i solenoidi di intervento. La versione "H1B" è progettata specificamente per applicazioni TMR (Triple Modular Redundant) e utilizza nove relè magnetici per formare un circuito di votazione hardware due su tre (2oo3) per ciascuno dei tre solenoidi di intervento. Oltre alle funzioni di intervento, la scheda supporta il monitoraggio di un massimo di otto rilevatori di fiamma Geiger-Mueller, fornendo un'essenziale protezione contro lo spegnimento della fiamma per le operazioni delle turbine a gas.
| Caratteristica | Dettagli |
| Modello | IS200TRPGH1B |
| Serie | Mark VI / Mark VIe |
| Supporto per solenoidi | 3 solenoidi di intervento (ETD) |
| Caratteristiche nominali del solenoide | 125 VDC |
| Tempo di risposta | Costante di tempo L/R = 0,1 sec |
| Logica di votazione | 2oo3 (versione H1B per TMR) |
| Rilevatori di fiamma | 8 ingressi Geiger-Mueller |
| Eccitazione della fiamma | 335 VDC |
| Soppressione | Varistore a ossido metallico (MOV) |
| Riferimento del manuale | GEH-6421J |
La scheda TRPG è il punto di esecuzione hardware per la protezione della turbina. In un sistema TMR, alla scheda vengono inviati tre segnali I/O separati (R, S e T). La IS200TRPGH1B utilizza un circuito logico a relè per eseguire la votazione hardware.
H1A/H1B: 3 relè per solenoide (9 in totale) per la votazione 2oo3.
H2A/H2B: 1 relè per solenoide per applicazioni Simplex.
Il TRPG funziona insieme alla scheda TREG (scheda terminale di sgancio di emergenza). Mentre il TRPG gestisce i comandi di sgancio principali e la protezione dal fuorigiri del controller (VTUR o PTUR), il TREG è gestito dal sistema di emergenza VPRO . Insieme, queste due schede costituiscono l'interfaccia completa con gli ETD, garantendo che i sistemi principale o di emergenza possano arrestare in sicurezza la turbina.
La scheda fornisce un'alimentazione ad alta tensione di 335 VDC per un massimo di otto rilevatori di fiamma. Questi sensori Geiger-Mueller rilevano la radiazione ultravioletta prodotta dalla fiamma della turbina. Il TRPG trasmette questi segnali alla scheda I/O per il monitoraggio della combustione in tempo reale.
| Connettore | Funzione |
| J1 | Ingresso di alimentazione a 125 VDC per i solenoidi di sgancio |
| J2 | Uscita dell'alimentazione verso la scheda TREG |
| J3, J4, J5 | Punti di collegamento per l'alimentazione dei rilevatori di fiamma |
| JR1, JS1, JT1 | Collegamenti al controller I/O (R, S, T) |
| Morsettiera 1 | Cablaggio di campo per i 3 solenoidi di sgancio |
| Morsettiera 2 | Cablaggio di campo per gli 8 rilevatori di fiamma |
Il controller I/O (VTUR o PTUR) monitora continuamente lo stato interno ed esterno del TRPG:
Feedback dei relè: Monitora i contatti normalmente chiusi per garantire che i relè abbiano effettuato correttamente la transizione.
Monitoraggio della tensione: Monitora il bus dei solenoidi a 125 VDC e la tensione di eccitazione della fiamma a 335 VDC; vengono attivati avvisi se i livelli non rientrano nei limiti.
Identificazione elettronica: Ogni connettore (JR1, JS1, JT1) include un chip ID "Plug-and-Play". Il controller lo legge per verificare il tipo di scheda, la revisione e il numero di serie corretti, evitando incompatibilità hardware durante l'installazione.
Mark VI: La scheda si interfaccia con la scheda VTUR situata nel rack VME tramite cavi con connettori sovrastampati.
Mark VIe: La scheda è controllata dai pacchetti I/O PTUR montati su una scheda terminale TTURH1C , che si collega quindi al TRPG tramite connettori di tipo D.
